PCLKU5 - Autres accessoires pour appareil photo SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur de raccordement PC
Marque	Sony
Modèle	PCLKU5
Dimensions (L x H x P)	43 x 23 x 80 mm
Poids	Environ 40 g
Alimentation	Bus USB (consommation environ 80 mA)
Connectique	USB Type B, sortie numérique optique (connecteur rectangulaire, longueur d'onde 660 nm)
Fonctions principales	Connecter un ordinateur à une chaîne stéréo via USB et sortie optique numérique pour lire CD audio ou fichiers MIDI
Systèmes d'exploitation compatibles	Windows 98, 98SE, Me, 2000 Professional
Configuration minimale requise	Pentium II 233 MHz, port USB, lecteur CD-ROM E-IDE (ATAPI)
Contenu de la boîte	Convertisseur CAV-U5, câble USB, câble de raccordement numérique optique, mode d'emploi, carte de garantie
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'humidité, aux chocs ou aux températures extrêmes. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Les câbles fournis sont spécifiques ; en cas de perte, contacter le service client Sony. Aucune pièce détachée prévue.
Informations générales	Ce produit est un accessoire pour appareil photo Sony permettant la connexion audio numérique à un ordinateur.

FOIRE AUX QUESTIONS - PCLKU5 SONY

Quel est le rôle du Sony PCLKU5 ?

Le Sony PCLKU5 est un convertisseur de raccordement PC qui permet de connecter un ordinateur à une chaîne stéréo via USB, afin de lire des CD audio ou des fichiers MIDI avec une sortie numérique optique.

Quels sont les systèmes d'exploitation compatibles avec le PCLKU5 ?

Le PCLKU5 est compatible avec Windows 98, 98SE, Me et 2000 Professional. Il ne fonctionne pas sous Windows 3.1, 95, NT ou sur Macintosh.

Comment installer le pilote USB du PCLKU5 ?

Après avoir démarré Windows, branchez le CAV-U5 à l'ordinateur avec le câble USB fourni. L'assistant 'Add New Hardware Wizard' s'affiche ; suivez les instructions pour terminer l'installation.

Pourquoi n'y a-t-il aucun son après la connexion du PCLKU5 ?

Vérifiez les branchements, que le pilote USB est bien installé, et que les paramètres multimédia sont corrects (dans le panneau de configuration, sélectionnez 'USB Audio Device' comme périphérique préféré). Redémarrez l'ordinateur si nécessaire.

Comment régler les paramètres audio sous Windows pour utiliser le PCLKU5 ?

Ouvrez le panneau de configuration, double-cliquez sur 'Multimedia', onglet 'Audio', sélectionnez 'USB Audio Device'. Dans 'CD Music', cochez 'Enable digital CD audio for the CD-ROM device'. Ajustez les volumes au maximum.

Le PCLKU5 fonctionne-t-il avec un hub USB ?

Il est recommandé de brancher le CAV-U5 directement sur un port USB de l'ordinateur, car l'utilisation d'un hub USB peut entraîner un fonctionnement incorrect.

Quelles sont les dimensions et le poids du PCLKU5 ?

Le convertisseur mesure environ 43 x 23 x 80 mm et pèse environ 40 g.

Puis-je utiliser le PCLKU5 avec un lecteur CD-ROM externe ?

Le lecteur CD-ROM doit être conforme à E-IDE (ATAPI). Certains lecteurs peuvent ne pas lire correctement les CD audio via USB. Contactez le fabricant pour vérifier la compatibilité.

Comment entretenir le Sony PCLKU5 ?

Nettoyez-le avec un chiffon sec et doux. N'utilisez pas de solvants. Évitez l'humidité, les chocs et les températures extrêmes. Débranchez-le avant tout nettoyage.

Que faire si le message 'Din Unlock' s'affiche ?

Ce message indique un problème de synchronisation. Vérifiez les connexions USB et optique, redémarrez l'ordinateur, et assurez-vous que les paramètres multimédia sont corrects. Si le problème persiste, le câble optique est peut-être défectueux.

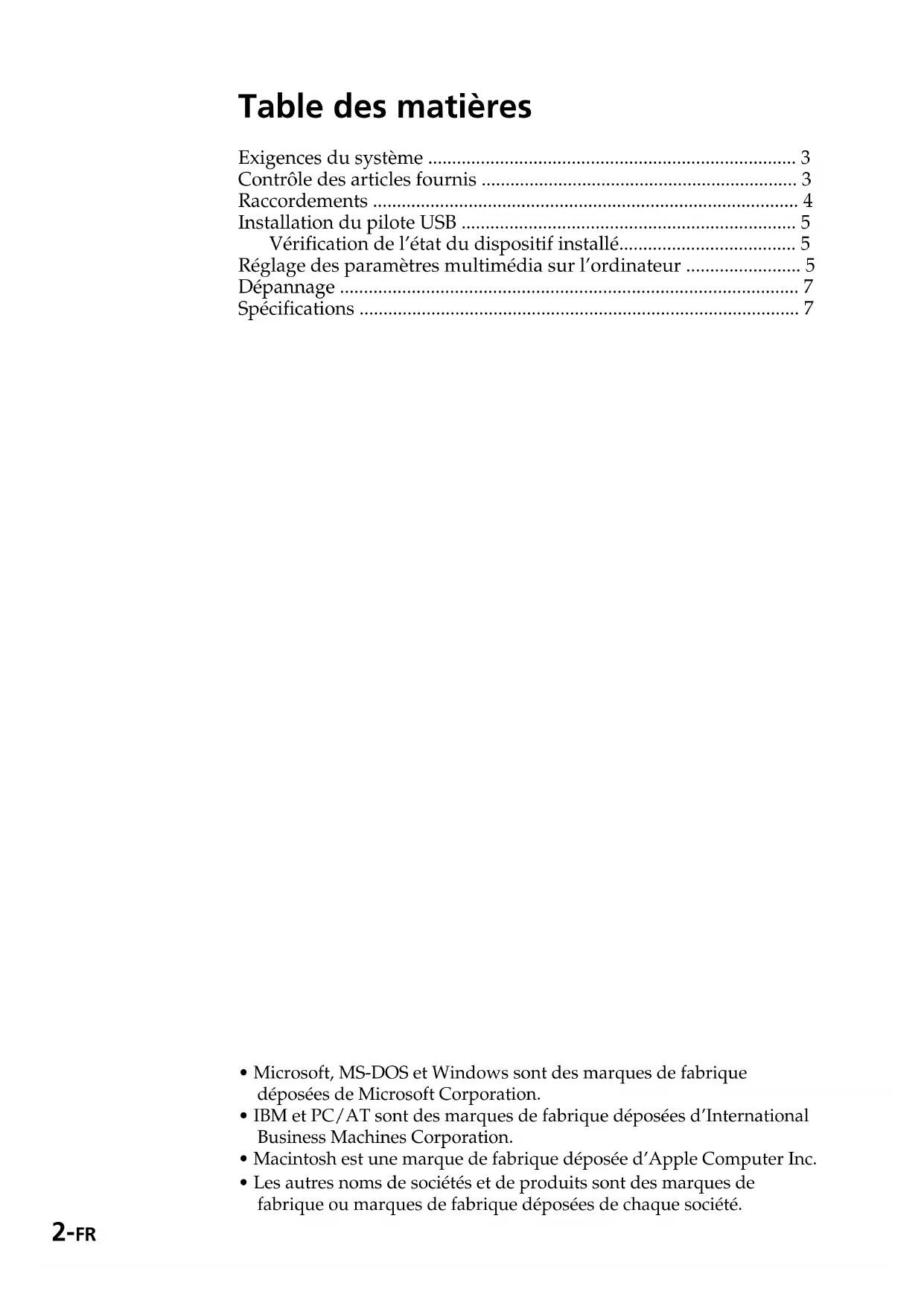

MODE D'EMPLOI PCLKU5 SONY

Exigences du système 3
Contrôle des articles fournis 3
Raccordements 4
Installation du pilote USB 5

Vérification de l'etat du dispositif installé 5

Réglage des paramètres multimédia sur l'ordinateur 5
Dépannage 7
Specifications 7

• Microsoft, MS-DOS et Windows sont des marques de fabrique déposées de Microsoft Corporation.
• IBM et PC/AT sont des marques de fabrique déposées d'International Business Machines Corporation.
• Macintosh est une marque de fabrique déposée d'Apple Computer Inc.
• Les autres noms de sociétés et de produits sont des marques de fabrique ou marques de fabrique déposées de chaque société.

Exigences du système

Le matériel ci-dessous est requis pour l'utilisation du kit PCLK-U5.

□IBM PC/AT ou compatible (Ce logiciel ne fonctionne pas sur Apple Macintosh.)

□CPU*: Intel Pentium II 233 MHz/ Celeron 300A ou plus

• Le fonctionnement du PCLK-U5 n'est pas garantiet avec certains ordinateurs avec puces CPU compatibles Pentium, tels que AMD K6 (par ex. des omissions de son sont possibles pendant la lecture d'un fichier audio).

Lecteur CD-ROM conforme à E-IDE (ATAPI)*

• Vérifiez que votre lecteur CD-ROM est conforme à E-IDE (ATAPI). Sinon, les CD audio ne seront pas lus correctement via la connexion USB, même si les réglages Windows sont corrects. Pour les détails, contactez le fabricant du lecteur CD-ROM concerné.

□Port USB: 1 ou plus

□Système d'exploitation: Windows 98/Windows 98SE/Windows Me/Windows 2000 Professional (Ce produit ne fonctionne pas sur Microsoft Windows 3.1, Windows 95 ou Windows NT.)

Contrôle des articles fournis

Vérifiez que les articles suivants sont bien inclus dans le rit le PCLK-U5. En cas de manque, contactez le magasin où vous avez acheté cet apparéil ou bien le revendeur Sony le plus proche.

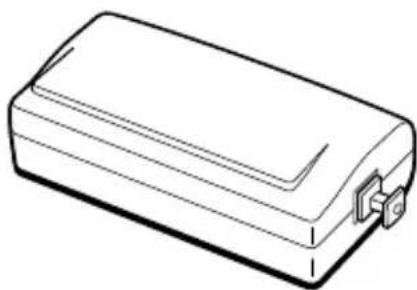

• Convertisseur de raccordement PC CAV-U5 (1)

Cable USB (1)

Cable de raccordement numérique optique (pourvu de connecteurs rectangulaires) (1)
Mode d'emploi (1)
- Carte de garantie (1)

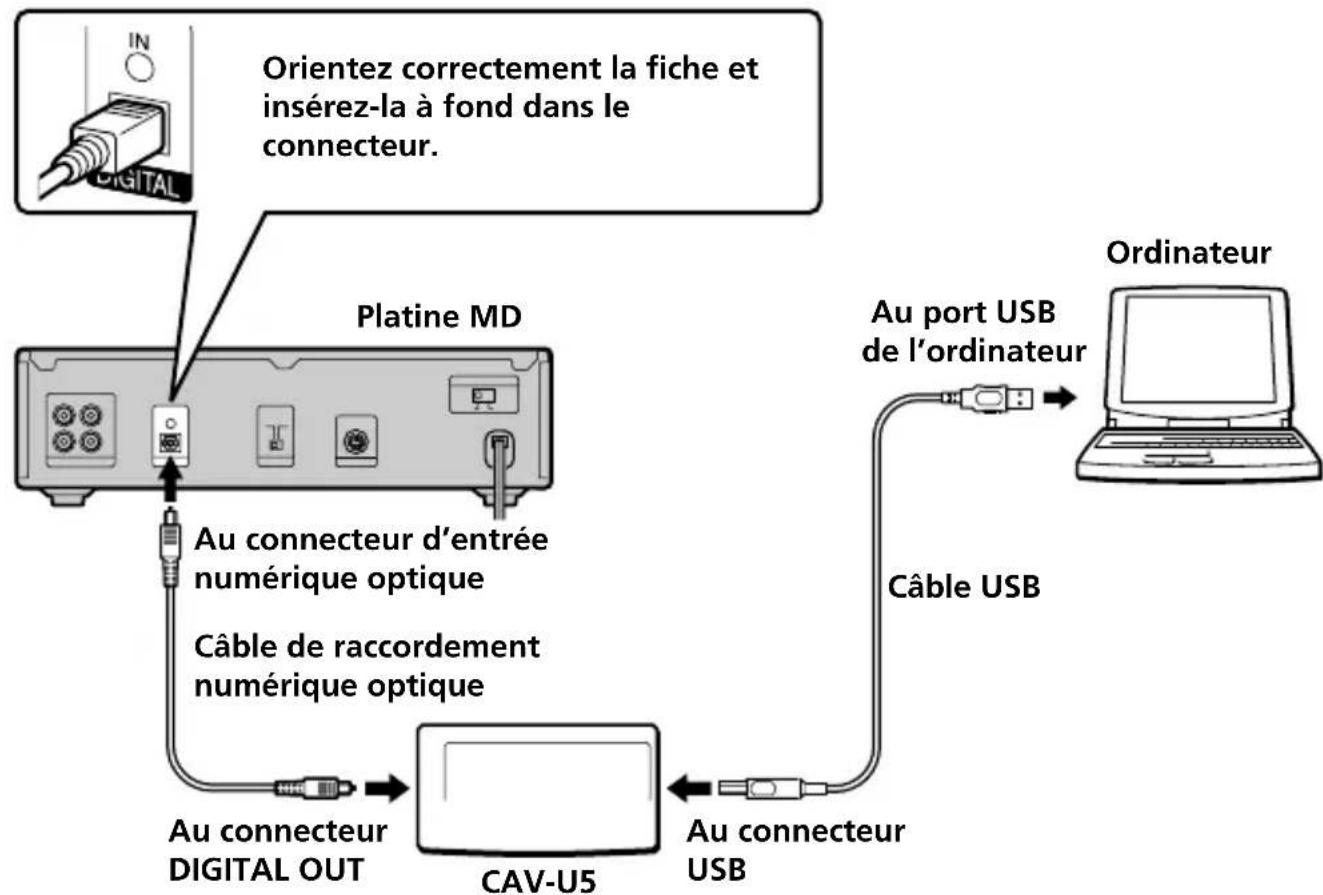

Raccordements

Utilisez l'adaptateur CAV-U5, le cable USB et le cable de raccordement numérique optique fournis pour racorder votre ordinateur à un composant stéreo de système.

N'oubliez pas de démarrer Windows avant d'effectuer les raccordements pour la première fois. Voir "Installation du pilote USB" à la page suivante pour les détails.

Remarques

• Vérifiez que la fiche est droite à l'insertion. Une insertion de biais pourrait endommager des parties du connecteur.

Raccordez le connecteur DIGITAL OUT du CAV-U5 au connecteur d'entrée numérique optique d'une platine MD ou d'un composant de chaine stéreo avec le cable de raccordement numérique optique fourni. Consultez le mode d'emploi du composant utilisé pour les détails sur les raccordements et le changement de la sélection d'entrée.

• Raccordez le CAV-U5 directement à l'ordinateur avec le cable USB fourni. Le CAV-U5 peut ne pas fonctionner correctement si un noeud USB est utilisé pour les raccordements.

Installation du pilote USB

Remarque

Les instructions suivantes sont prévues pour Windows 98. Certaines parties de la procédure d'installation peuvent varier selon le système d'exploitation sur lequel le pilote est installé.

1 Demarrez Windows, et quitterz toute application activée.
2 Raccordez le CAV-U5 à l'ordinateur avec le cable USB fourni. "Add New Hardware Wizard" s'affiche.
3 Suivez les instructions du Wizard.

Vérification de l'etat du dispositif installé

N'oubliez pas de vérifier l'état du dispositif que vous avez installé après l'installation du pilote.

1 Ouvrez le panneau de commande. Au menu Start, selectionnez "Settings", puis "Control Panel".
2 Double-cliquez sur I'icone System. La boite de dialogue "System Properties" s'affiche.
3 Cliquez sur l'onglet "Device Manager". Verifiez que les rubriques suivantes figurent dans la fenetre "Device Manager".

Remarque sur Windows Me

Selon la configuration de votre ordinateur, peut apparaitre avant "USB Composite Device". Mais cela n' affecte pas le fonctionnement du système (l'ordinateur et le composant stereo de système).

4 Cliquez sur "OK" pour refermer la boîte de dialogue "System Properties".

Réglage des paramètres multimédia sur l'ordinateur

Vous devez régler les paramétres multimédia sur l'ordinateur avant de pouvoir sortir le son d'un CD dans le lecteur CD-ROM ou d'un fichier MIDI stocké sur le disque dur de l'ordinateur via le composant stéreo de système raccordé à l'ordinateur.

1 Ouvrez le panneau de commande. Au menu Start, selectionnez "Settings", puis "Control Panel".

à suivre

2 Double-cliquez sur I'icone Multimedia. La boite de dialogue "Multimedia Properties" s'affiche.

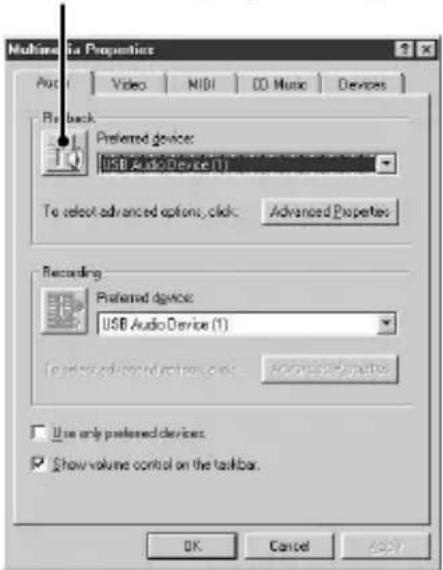

3 Cliquez sur l'onglet "Audio", puis selectionnez "USB Audio Device" sous "Preferred device:".

Bouton de réglage des options

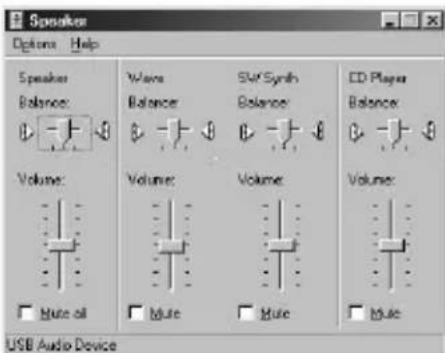

4 Cliquez sur le bouton de réglage des options. La boîte de dialogue "Speaker" s'affiche.

5 Ajustez toutes les coulisses de volume au maximum.

Remarque

Vous ne pouvez pas ajuster le volume du son lu de l'ordinateur avec la coulisse sous "Speaker". Ajustez le volume, la balance et l'assourdissement avec la coulisse correspondante, et cochez la case sous "CD Player", "Wave" ou "SW Synth".

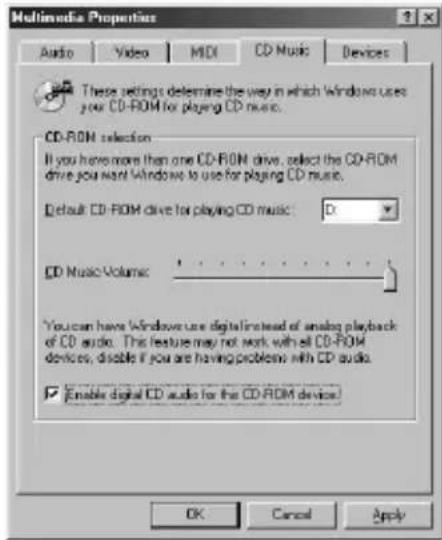

6 Cliquez sur l'onglet "CD Music" et cochez "Enable digital CD audio for the CD-ROM device".

Remarque

Selon la version de votre Windows 98, cette rubrique peut etre grisée et donc inaccessible. Dans ce cas, redemarrez l'ordinateur.

7 Cliquez sur "OK" pour fermer la boîte de dialogue "Multimedia Properties".

Remarque

Selon votre lecteur CD-ROM, la lecture de CD audio peut être impossible. Consultez le fabricant du lecteur CD-ROM pour les détails.

Dépannage

Lessons du systeme (alerte d'advertisement/avis d'arrivee de courrier)ne sont pas sortis.
Lessons du systeme ne sont pas sortis de l'ordinateur pendant la procedure de reconnaissance du CAV-U5 en tant que dispositif de lecture.

"Din Unlock" s'affiche ou aucun son n'est sorti ni enregistré sur le composant stéreo de système raccordé au démarrage de la lecture (CD, fichier MIDI etc.) sur l'ordinateur.

Verifiez le raccordement du connecteur USB.
Si le problème est survenu juste après l'installation du pilote, redémarrez l'ordinateur.
Verifiez l'etat de dispositif installé et le réglage de "Multimedia Properties".

Du bruit est audible pendant la lecture sur l'ordinateur.
Si une application de grande volume est executée, quittez-la pour réduire la charge du système. Une panne d'alimentation-temporaire du système peut aussi provoquer l'arrêt de la sortie sonore.

Specifications

Description

Convertisseur deraccordement d'ordinateur

Fréquence d'échantillonnage

44,1 kHz

Connecteur USB

Prise de série B, mode alimentation par bus (conforme à USB Ver. 1.1)

Sortie

DIGITAL OUT: connecteur rectangulaire, longueur d'onde: 660nm

Consommation

Env. 80mA

Dimensions (l/h/p)

Env. 43· 23· 80mm (pièces en saillie exclues)

Poids

Env. 40g
