Produkttyp	PC-anslutningsomvandlare
Märke	Sony
Modell	PCLKU5
Mått (L x H x D)	43 x 23 x 80 mm
Vikt	Cirka 40 g
Strömförsörjning	USB-buss (strömförbrukning cirka 80 mA)
Anslutningar	USB typ B, optisk digital utgång (rektangulär kontakt, våglängd 660 nm)
Huvudfunktioner	Ansluta en dator till en stereoanläggning via USB och optisk digital utgång för att spela upp CD-ljud eller MIDI-filer
Kompatibla operativsystem	Windows 98, 98SE, Me, 2000 Professional
Minsta systemkrav	Pentium II 233 MHz, USB-port, E-IDE (ATAPI) CD-ROM-enhet
Innehåll i lådan	Omvandlare CAV-U5, USB-kabel, optisk digital anslutningskabel, bruksanvisning, garantikort
Underhåll och rengöring	Rengör med en torr, mjuk trasa. Använd inte lösningsmedel.
Säkerhet	Utsätt inte för fukt, stötar eller extrema temperaturer. Koppla ur före rengöring.
Reservdelar och reparerbarhet	De medföljande kablarna är specifika; vid förlust, kontakta Sonys kundtjänst. Inga reservdelar planerade.
Allmän information	Denna produkt är ett tillbehör för Sony-kameror som möjliggör digital ljudanslutning till en dator.

Vanliga frågor - PCLKU5 SONY

Vad är rollen för Sony PCLKU5?

Sony PCLKU5 är en PC-anslutningsomvandlare som gör det möjligt att ansluta en dator till en stereoanläggning via USB, för att spela upp CD-ljud eller MIDI-filer med en optisk digital utgång.

Vilka operativsystem är kompatibla med PCLKU5?

PCLKU5 är kompatibelt med Windows 98, 98SE, Me och 2000 Professional. Det fungerar inte under Windows 3.1, 95, NT eller på Macintosh.

Hur installerar man USB-drivrutinen för PCLKU5?

Efter att Windows har startat, anslut CAV-U5 till datorn med den medföljande USB-kabeln. Guiden 'Add New Hardware Wizard' visas; följ instruktionerna för att slutföra installationen.

Varför kommer det inget ljud efter anslutning av PCLKU5?

Kontrollera anslutningarna, att USB-drivrutinen är korrekt installerad och att multimediainställningarna är korrekta (i kontrollpanelen, välj 'USB Audio Device' som föredragen enhet). Starta om datorn om det behövs.

Hur ställer man in ljudparametrarna i Windows för att använda PCLKU5?

Öppna kontrollpanelen, dubbelklicka på 'Multimedia', fliken 'Audio', välj 'USB Audio Device'. Under 'CD Music', markera 'Enable digital CD audio for the CD-ROM device'. Justera volymerna till max.

Fungerar PCLKU5 med en USB-hubb?

Det rekommenderas att ansluta CAV-U5 direkt till en USB-port på datorn, eftersom användning av en USB-hubb kan leda till felaktig funktion.

Vilka är måtten och vikten på PCLKU5?

Omvandlaren mäter cirka 43 x 23 x 80 mm och väger cirka 40 g.

Kan jag använda PCLKU5 med en extern CD-ROM-enhet?

CD-ROM-enheten måste vara E-IDE (ATAPI)-kompatibel. Vissa enheter kanske inte läser CD-ljud korrekt via USB. Kontakta tillverkaren för att kontrollera kompatibiliteten.

Hur underhåller man Sony PCLKU5?

Rengör den med en torr, mjuk trasa. Använd inte lösningsmedel. Undvik fukt, stötar och extrema temperaturer. Koppla ur den före rengöring.

Vad gör jag om meddelandet 'Din Unlock' visas?

Detta meddelande indikerar ett synkroniseringsproblem. Kontrollera USB- och optiska anslutningar, starta om datorn och se till att multimediainställningarna är korrekta. Om problemet kvarstår kan den optiska kabeln vara defekt.

BRUKSANVISNING PCLKU5 SONY

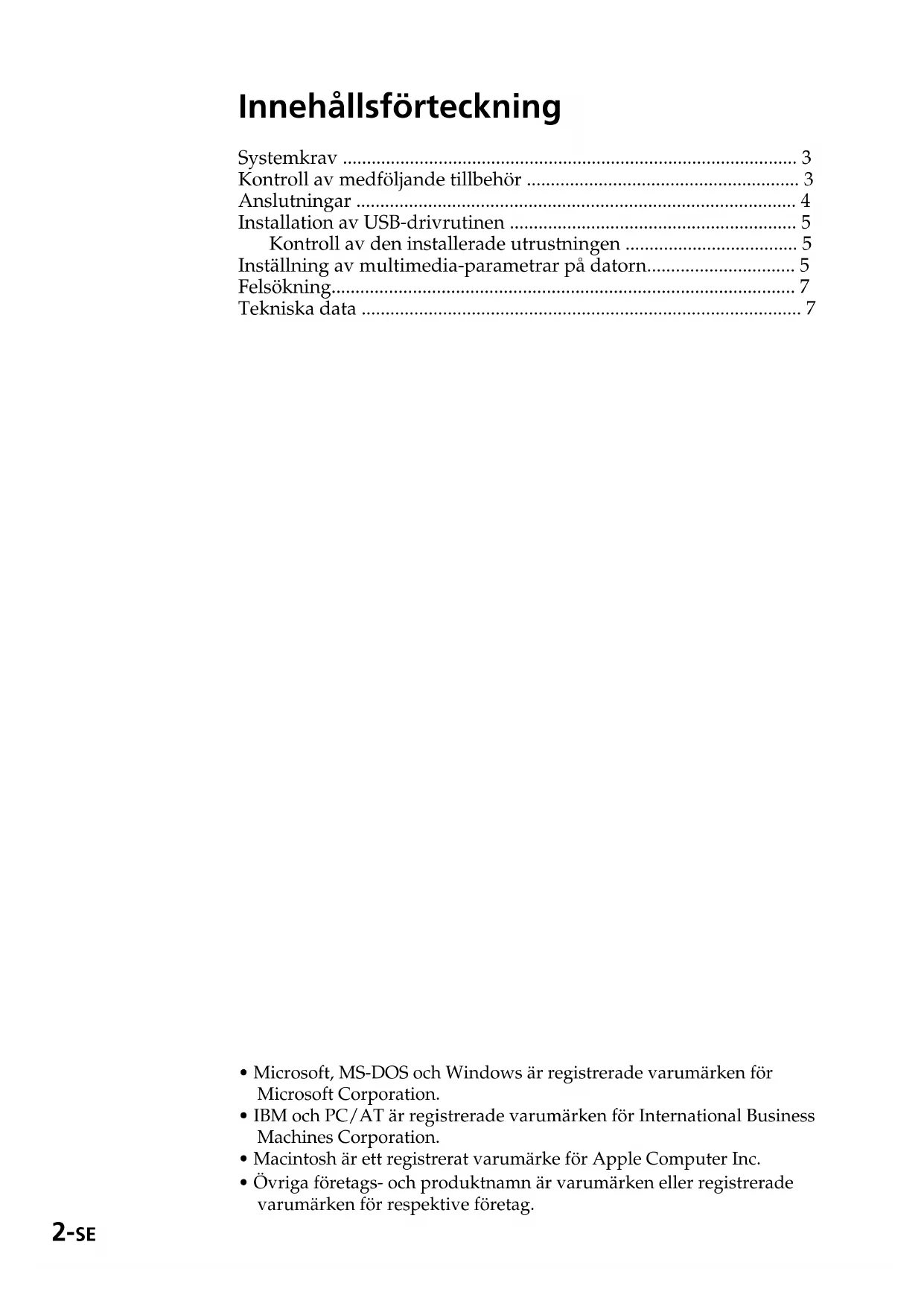

Innehållsförteckning

Systemkrav 3
Kontroll av medfoljande tillbehör 3
Ansluttingar 4
Installation av USB-drivrutinen 5
Kontroll av den installerade utrustningen 5
Installingnagvmultimedia-parametrarpadorn. 5
Felsökning. 7
Tekniska data 7

• Microsoft, MS-DOS och Windows ar registrarade varumärken für Microsoft Corporation.
• IBM och PC/AT ar registrarade varumärken für International Business Machines Corporation.
• Macintosh ar éttr registrarat varumärke für Apple Computer Inc.
• Övriga foretags- och produktnamn ar varumärken eller registerrade varumärken for respektive foretag.

Systemkrav

Följande hardvara kravs for att det skall gå att använda satsen PCLK-U5.

□IBM PC/AT eller kompatibel dator (Denna mjukvara kan inte anvandas for Apple Macintosh.)

□CPU*: Intel Pentium II 233 MHz/ Celeron 300A eller högre

• PCLK-U5 kan inte anvandas für vissa datorer med Pentium-kompatibla CPU-chips, till exempl AMD K6 (till exempl kan ljud hoppas über vid spelning av en ljudfil).

□CD-ROM-läsare som overensstämmer med E-IDE (ATAPI)*

• Kontrollera att din CD-ROM-läsare überensstämmer med E-IDE (ATAPI). Om den inte gör det, kan det hända att CD-skivor med ljud inte kan spelas korrekt via USB-anslutningen, även om Windows-inställingarna ar korrekta. Kontakta tillverkaren av din CD-ROM-läsare, om du behöver ytterligare upplysningar.

□USB-port: 1 eller flera

□Operativsystem: Windows 98/Windows 98SE/Windows Me/Windows 2000 Professional (Denna product fungerar inte med Microsoft Windows 3.1, Windows 95 erler Windows NT.)

Kontroll av medfoljande tillbehör

Kontrolera att samtiga foljande tillbehör medfoljer satsen PCLK-U5. Om nagonting fattas, skall du kontakta affären dar du gjorde inköpet aller närmaste Sony-Äterförsäljare.

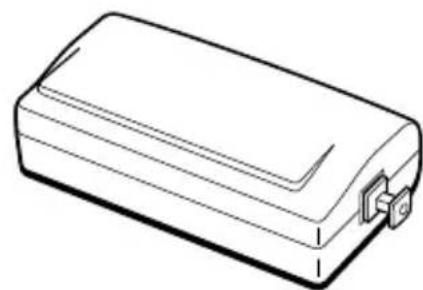

PC-kontaktomvandlare CAV-U5 (1)

• USB-kabel (1)

Optisk digital anslutningskabel (med rektangulara kontakter) (1)
Bruksanvisning (1)
- Garantisedel (1)

SE

Anslutningar

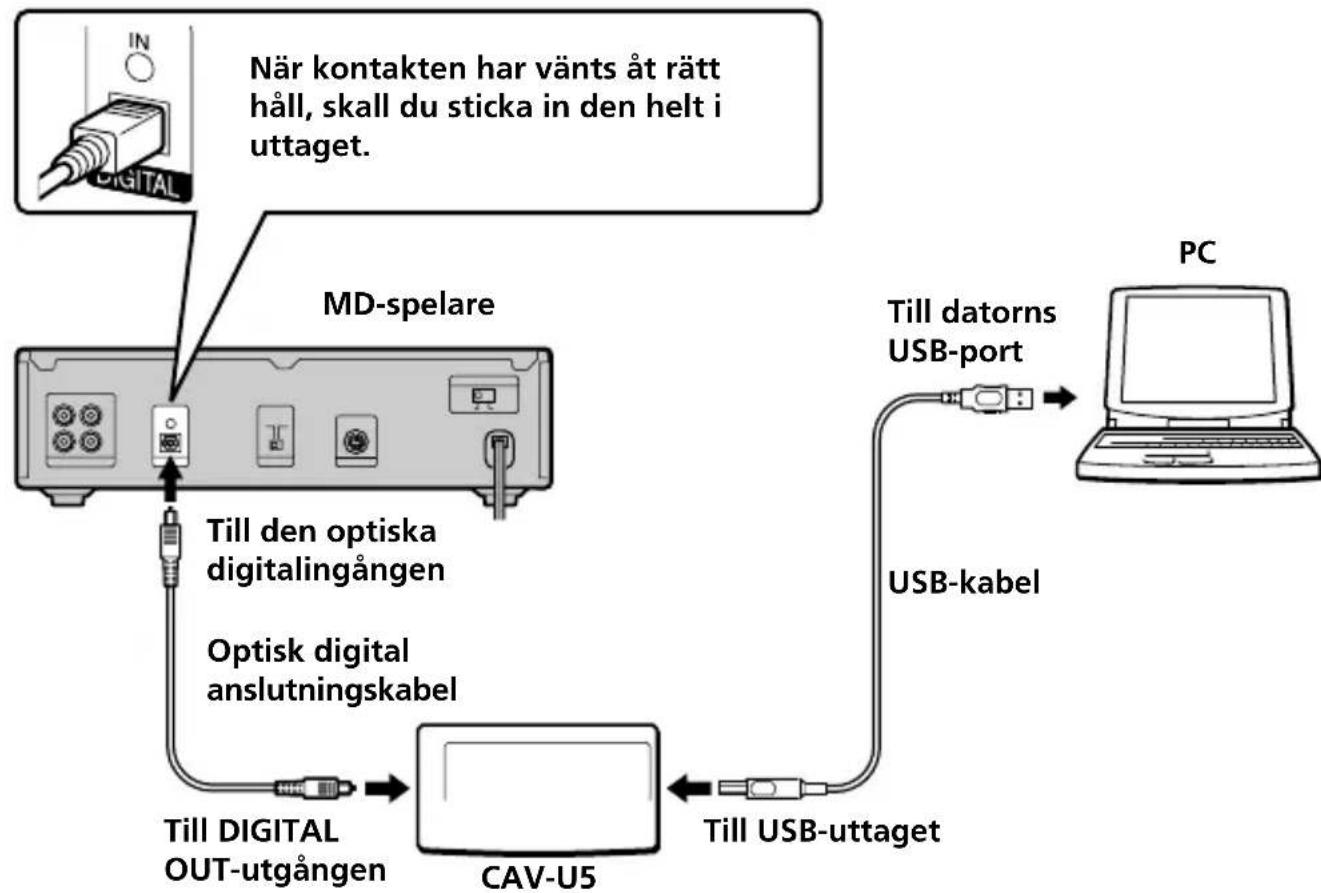

Använd den medfoljande USB-kabeln CAV-U5 damit den optiska digitala anslutningskabeln für att ansluta din persondator till en systemstereoapparat.

Kom ihåg att starta Windows innan du utfor anslutningarna for Första gangen. Se "Installation av USB-drivrutinen" på Nästa sida for ytterligare uppliesningar.

Observera

• Kontrollera att kontakten ar i rät vinkel nar du sätter in den. Om du sätter in den snett, kan kontaktdilar skadas.
• Använd den medfoljande optiska digitala anslutningskabeln für att ansluta mellan DIGITAL OUT-utgangen på CAV-U5 och den optiska digitalingängen på en MD-spelare aller en systemstereoapparat. För ytterligare uppliesninger om ansluttingarna och hur du skall andere ingängsvalet, hanvisas till bruksanvisningen for den apparat du anvander.
• Använd den medfoljande USB-kabeln für att ansluta CAV-U5 direkt till datorn. Om att USB-na vands for anslutningen, kan det hända att CAV-U5 inte fungerar på rätt satt.

Följande anvisningar gäller for Windows 98. Vissa delar av installationsproceduren kan variera i enlighet med vilket operativsystem du installerar drivrutinen for.

1 Starta Windows och stäng)darefter av alla aktiva program.
2 Använd den medfoljande USB-kabeln für att ansluta CAV-U5 till datorn. Wizarden "Add New Hardware Wizard" tänds.
3 Folj anvisiningarna for wizarden.

Kontroll av den installerade utrustingen

Var noga med att kontrollera den installerade utrustingens tillstand after installationen av drivrutinen.

1 Oppna Control Panel. Peka på "Settings" och klicka därefter på "Control Panel" på Start-menyn.
2 Dubbelklicka pa System-ikonen. Dialogrutan "System Properties" visas.
3 Klicka på fliken "Device Manager". Kontrollera att foljande detailjer finns i fönstret "Device Manager".

kan visas fore "USB Composite Device" beroende pa sammansattningen av din dator. Detta paverkar dock inte anvandningen av anlaggningen (datorn och systemstereoapparaten).

4 Klicka på "OK" für att stänga dialogrutan "System Properties".

Inställing av multimedia-parametrar på datorn

Du maste stalla in multimedia-parametrar pa datorn, innan du kan mata ut ljud via den systemstereoapparat, som har anslutits till datorn, fran en CD-skiva i CD-ROM-lasaren ell er fr an MIDI-fil som finns lagrad pa datorns hardsdisk.

1 Oppna Control Panel. Peka pa "Settings" och klicka direfter pa "Control Panel" pa Start-menyn.
2 Dubbelklicka på Multimedia-ikonen. Dialogrutan "Multimedia Properties" visas.

forts.

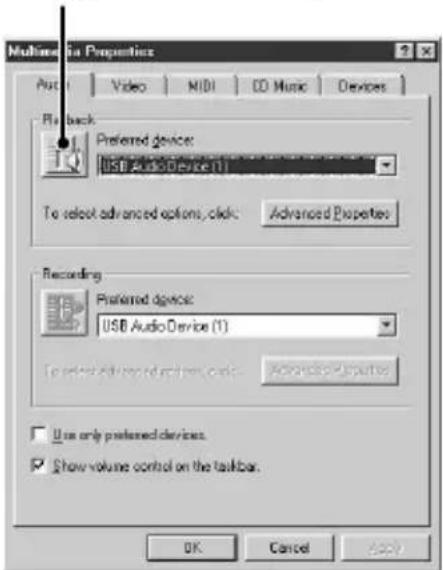

3 Klicka på fliken "Audio" och valj)darefter "USB Audio Device" i "Preferred device:"

Knapp forinstallingav alternative

4 Klicka på knappen forinstalling av alternative.

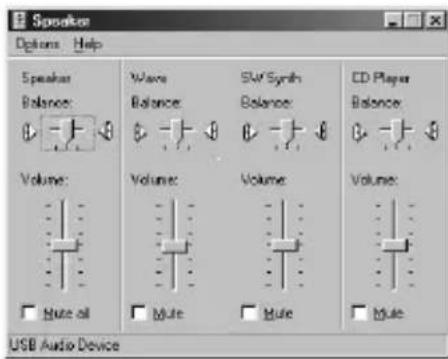

Dialogrutan "Speaker" visas.

5 Justera alla ljudnivareglage till full.
ljudniva.

Observera

Du kan inte justera ljudnivan for datorns upspelningsljud med skjutreglagen under "Speaker". Justera ljudnivaamt balans och dampa ljudet med lampligt skjutreglage, och markera rutan under CD Player", "Wave"ller "SW Synth".

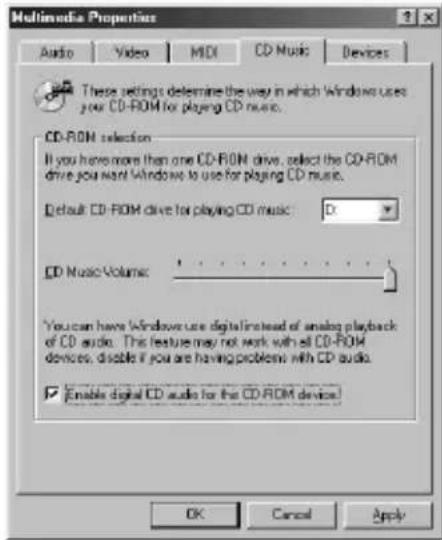

6 Klicka på fliken "CD Music" och markera "Enable digital CD audio for the CD-ROM device".

Observera

Denna detalj kan grafargas och darrfor vara oanvandbart for vissa versioner av Windows 98. Aterstarta datorn om sa ar fallet.

7 Klicka på "OK" För att stänga dialogrutan "Multimedia Properties".

Observera

Det kan hända att CD-skivor med ljud inte kan spelas, beroende på din CD-ROM-läsare. Kontakta tillverkaren av CD-ROM-läsaren, om du vill ha ytterligare uppliesningar.

Felsökning

Systemljud (varningsalarm/uppliesnig om att e-post har inkommit) hors inte.

Systemljud hors inte fran datorn, medan datorn avkanner CAV-U5 somen upspelningsutrustning.

"Din Unlock" tänds på displayen, eller inget ljud hör s elser spelas in på den anslutna systemstereoapparaten, nar du startup upspelning (CD, MIDI-fil, etc.) på datorn.
Kontrollera anslutningen av USB-kontakten.
Aterstarta datorn om problemet uppstod alldeles after installationen av drivrutinen.
Kontrollera tillstandet for den installerade utrustningen ochinstallungen for Multimedia Properties.

Vissa störningsljud uppträder under upspelning fran datorn.

Om du anvander ett stort program, skall du stanga av programmet for att minska systembelastningen. En tillfällig brist på systemresurser kan också gora att ljudet inte hörs.

Tekniska data

Beskrivning

PC-kontaktadapter

Samplingsfrekvens

44,1 kHz

USB-uttag

Ca. 43· 23· 80mm (utskjutande delar inte inkluderade)

Vikt

Ca. 40g
