BEDIENUNGSANLEITUNG PCLKU5 SONY

• Microsoft, MS-DOS und Windows sind eingetragene Warenzeichen von Microsoft Corporation.

• IBM und PC/AT sind eingetragene Warenzeichen von International Business Machines Corporation.

• Macintosh ist das eingetragene Warenzeichen von Apple Computer Inc.

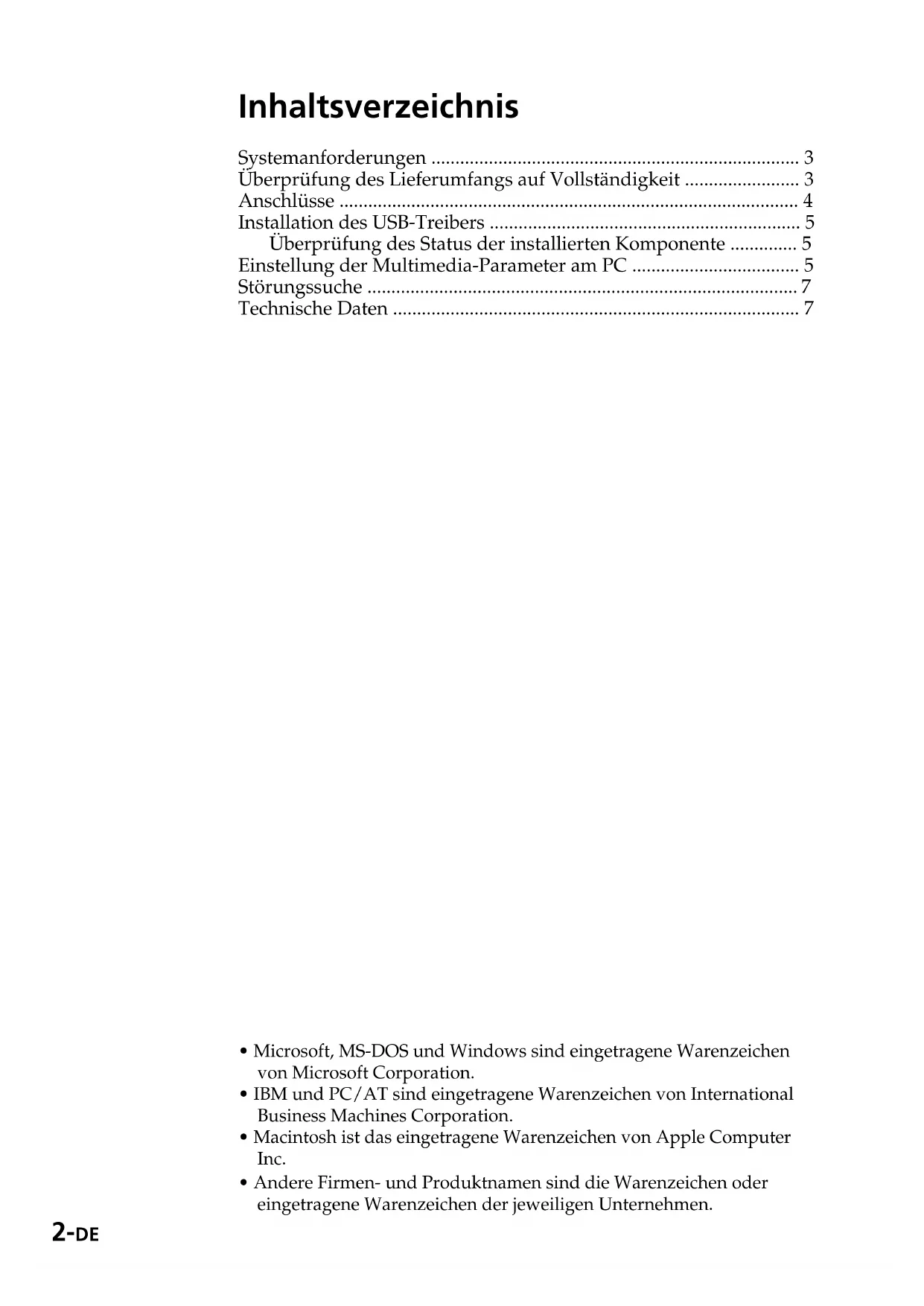

• Andere Firmen- und Produktnamen sind die Warenzeichen oder eingetragene Warenzeichen der jeweiligen Unternehmen. Inhaltsverzeichnis Systemanforderungen ............................................................................. 3 Überprüfung des Lieferumfangs auf Vollständigkeit ........................ 3 Anschlüsse ................................................................................................ 4 Installation des USB-Treibers ................................................................. 5 Überprüfung des Status der installierten Komponente .............. 5 Einstellung der Multimedia-Parameter am PC ................................... 5 Störungssuche .......................................................................................... 7 Technische Daten ..................................................................................... 73-DE Systemanforderungen Die folgende Hardware ist für die Verwendung des Kits PCLK-U5 erforderlich. s IBM PC/AT oder kompatibler PC (Diese Software läuft nicht auf Macintosh-Rechnern von Apple.) s CPU*: Intel Pentium II 233 MHz/ Celeron 300A oder spätere Version

• Bei manchen Rechnern mit Pentium- kompatiblen CPU-Chips wie etwa AMD K6 ist die einwandfreie Funktion von PCLK-U5 nicht garantiert (z.B. sind Klangaussetzer bei der Wiedergabe von Audiodateien möglich). s CD-ROM-Laufwerk, E-IDE (ATAPI) kompatibel*

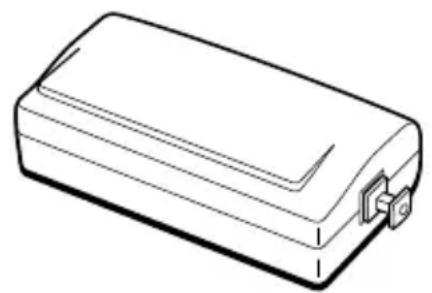

• Das CD-ROM-Laufwerk muss unbedingt E-IDE (ATAPI) kompatibel sein. Andernfalls ist keine korrekte Wiedergabe von Audio-CDs über den USB-Anschluss möglich, obwohl alle Windows- Einstellungen richtig sein mögen. Einzelheiten erfragen Sie bitte beim Hersteller Ihres CD-ROM- Laufwerks. s USB-Anschluß: mindestens einer s Betriebssystem: Windows 98/ Windows 98SE/Windows Me/ Windows 2000 Professional (Dieses Produkt arbeitet nicht mit Windows 3.1, Windows 95 oder Windows NT.) Überprüfung des Lieferumfangs auf Vollständigkeit Stellen Sie fest, ob sich alle nachstehend aufgeführten Teile zusammen mit dem PCLK-U5 in der Packung befinden. Bei fehlenden Teilen wenden Sie sich bitte an Ihren Bezugshändler oder den nächsten Sony-Fachhändler.

• Optisches Anschlußkabel (mit rechteckigen Steckern) (1)

• Bedienungsanleitung (1)

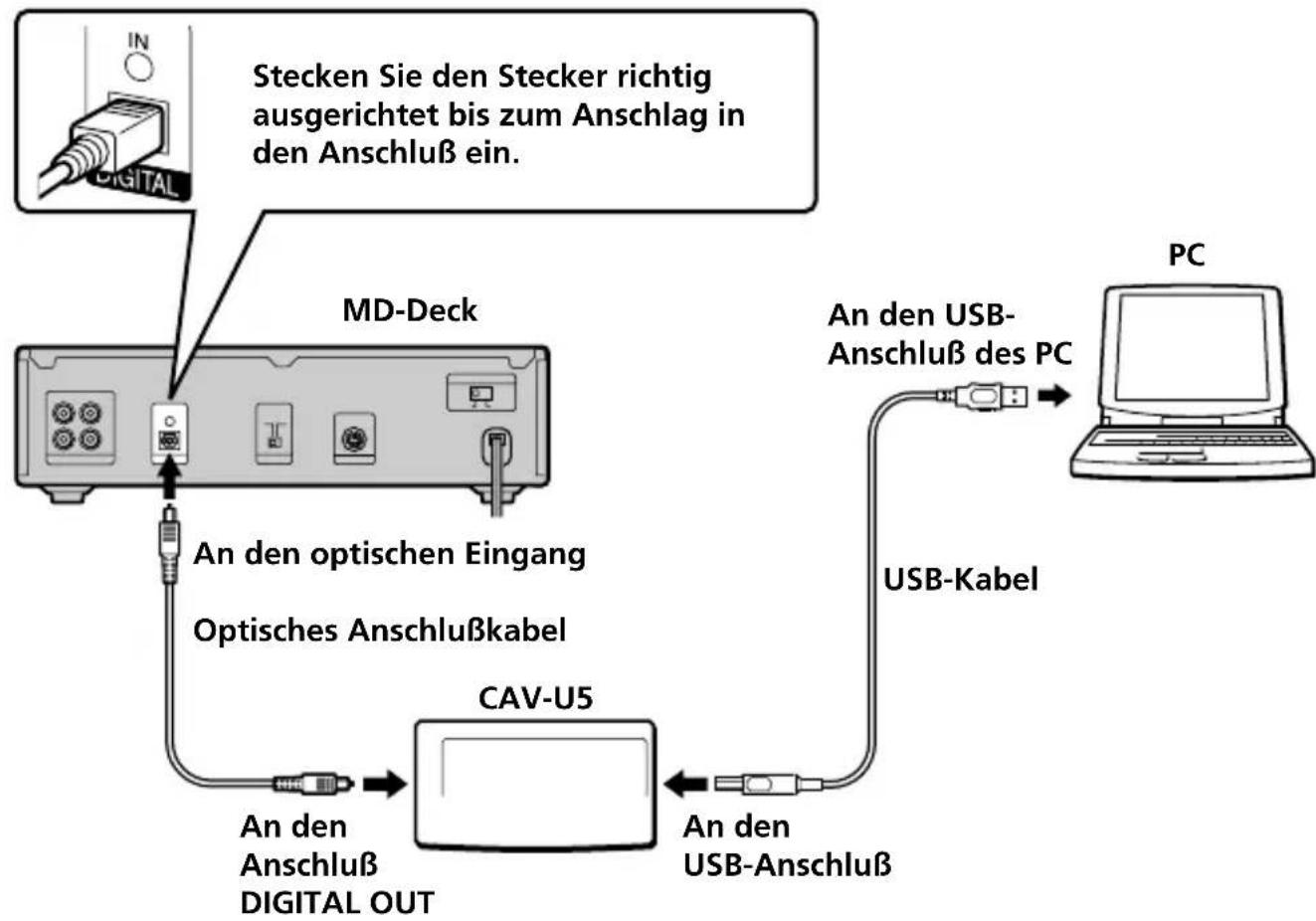

• Garantiekarte (1) DE4-DE Anschlüsse Schließen Sie Ihren PC über Adapter CAV-U5, USB-Kabel und optisches Anschlußkabel an eine Komponente des Stereosystems an. Sorgen Sie unbedingt dafür, daß vor Herstellung der Anschlüsse Windows gestartet ist. Näheres finden Sie unter “Installation des USB-Treibers” auf der nächsten Seite. Stecken Sie den Stecker richtig ausgerichtet bis zum Anschlag in den Anschluß ein. MD-Deck An den optischen Eingang

An den USB- Anschluß des PC An den USB-Anschluß USB-Kabel An den Anschluß DIGITAL OUT Hinweise

• Der Stecker ist unbedingt gerade ausgerichtet einzustecken. Wird er verkantet eingeführt, so können die Steckerverbinderteile beschädigt werden.

• Verbinden Sie den DIGITAL OUT-Ausgang des CAV-U5 über das mitgelieferte optische Digitalkabel mit dem optischen Digitaleingang am MD-Deck oder einer anderen System- Stereokomponente. Lesen Sie bitte die Bedienungsanleitung der betreffenden Komponente für Einzelheiten zu den Anschlüssen und die Eingangssignalwahl.

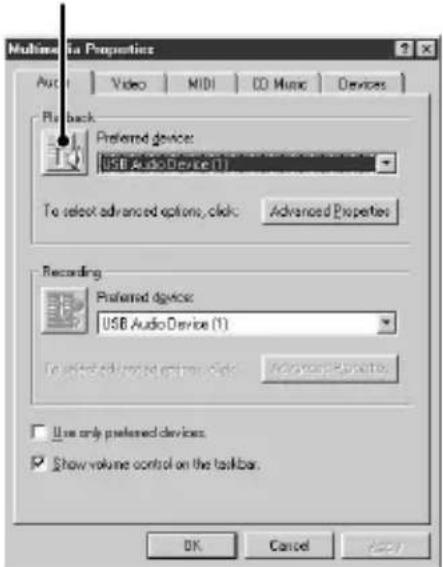

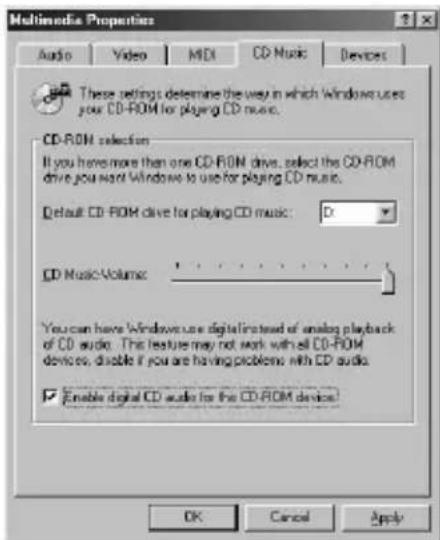

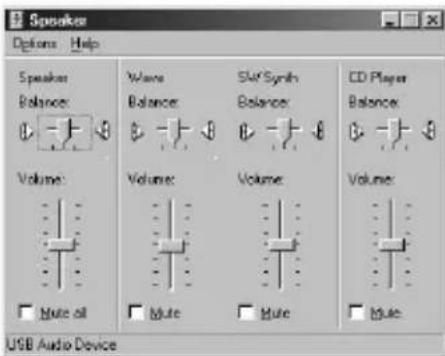

• Schließen Sie das CAV-U5 über das mitgelieferte USB-Kabel direkt an den PC an. Bei Umweg über einen USB-Hub ist kein einwandfreier Betrieb des CAV-U5 gewährleistet. CAV-U5 Optisches Anschlußkabel5-DE Installation des USB- Treibers Hinweis Die nachstehenden Anweisungen beziehensich auf Windows 98. Je nach demBetriebssystem in das der Treibereingebunden wird, können manche Teile desInstallationsverfahrens unterschiedlich sein. 1 Starten Sie Windows, und schließen Sie alle aktiven Anwendungen. 2 Verbinden Sie den CAV-U5 über das mitgelieferte USB-Kabel mit dem PC. Daraufhin erscheint die Aufforderung “Add New Hardware Wizard”. 3 Folgen Sie den Anweisungen des Assistenten. Überprüfung des Status der installierten Komponente Nach der Installation des Treibers ist unbedingt der Status der installierten Komponente zu überprüfen. 1 Öffnen Sie das Control Panel. Wählen Sie im Startmenü “Settings” und dann “Control Panel”. 2 Doppelklicken Sie auf das Systemsymbol. Daraufhin erscheint das Dialogfeld “System Properties”. 3 Klicken Sie auf Kategorie “Device Manager”. Vergewissern Sie sich, daß die nachstehenden Komponenten im Fenster “Device Manager” aufgelistet sind. — “USB Audio Device” unter “Sound, video and game controllers” — “USB Composite Device” unter “Universal Serial Bus controllers” Hinweis zu Windows Me Je nach Konfiguration Ihres PCserscheint u.U. vor “USB CompositeDevice”. Dies hat jedoch keinen Einflussauf den Betrieb des Systems (PC undSystem-Stereokomponente). 4 Klicken Sie auf “OK”, um das Dialogfeld “System Properties” zu schließen. Einstellung der Multimedia- Parameter am PC Voraussetzung für die Wiedergabe einer CD im CD-ROM-Laufwerk oder einer auf der Festplatte gespeicherten MIDI-Datei über die am PC angeschlossene Stereosystemkomponente ist die Einstellung der Multimedia-Parameter am PC. 1 Öffnen Sie das Control Panel. Wählen Sie im Startmenü “Settings” und dann “Control Panel”. Forts.6-DE 2 Doppelklicken Sie auf das Multimedia-Symbol. Daraufhin erscheint das Dialogfeld “Multimedia Properties”. 3 Klicken Sie auf Kategorie “Audio” und wählen Sie dann “USB Audio Device” in “Preferred device:”. Schaltfläche für Optionseinstellung 4 Klicken Sie auf Schaltfläche für Optionseinstellung. Daraufhin erscheint das Dialogfeld “Speaker”. 5 Stellen Sie alle Lautstärke- Schieberegler auf volle Lautstärke. Hinweis Mit dem Lautstärke-Schieberegler unter “Speaker” läßt sich die Wiedergabelautstärke des PC nicht einstellen. Lautstärke, Balance und Stummschaltung erfolgen jeweils mit dem zugehörigen Schieberegler und durch Anklicken des Kontrollkästchens “CD Player”, “Wave” oder “SW Synth”. 6 Klicken Sie auf die Schaltfläche “CD Music” und aktivieren Sie “Enable digital CD audio for the CD-ROM device”. Hinweis Je nach der Version von Windows 98 ist diese Option nicht verfügbar (graue Anzeige). In solch einem Fall starten Sie den PC erneut. 7 Klicken Sie auf “OK”, um das Dialogfeld “Multimedia Properties” zu schließen. Hinweis Abhängig vom Hersteller des CD-ROM- Laufwerks werden Audio-CDs u.U. nicht abgespielt.7-DE Störungssuche Akustische Systemsignale (Alarm oder E- mail eingetroffen) werden ausgegeben b Der PC gibt akustische Systemsignale aus, sofern er das CAV-U5 als Wiedergabegerät erkennt. Anzeige von “Din Unlock” erscheint im Display bzw. keine Klangwiedergabe/- aufnahme mit der angeschlossenen System-Stereokomponente bei versuchter Audiowiedergabe über PC (z.B. CD, MIDI-Datei). b Überprüfen Sie USB- Steckverbinder auf richtigen Anschluß. b Ist die Störung direkt nach Installation des Treibers aufgetreten, starten Sie den PC erneut. b Prüfen Sie den Status der installierten Komponente und die Einstellungen der Multimedia-Eigenschaften. Leicht verrauschter Klang bei Wiedergabe über PC. b Verlassen Sie größere Anwendungsprogramme, um die Systembelastung zu reduzieren. Eine kurzfristige Überbelastung (zu wenige Systemressourcen stehen zur Verfügung) kann dazu führen, dass die Tonwiedergabe stoppt. Technische Daten Beschreibung PC-Anschlußadapter Abtastfrequenz 44,1 kHz USB-Anschluß Buchse Serie B, Busleistungsmodus (gemäß USB Ver. 1.1) Ausgang DIGITAL OUT: rechteckiger Steckverbinder, Wellenlänge: 660 nm Stromaufnahme Ca. 80 mA Abmessungen (B/H/T) Ca. 43 × 23 × 80 mm (ohne vorstehende Teile) Gewicht Ca. 40 g2-ES
