BRUKSANVISNING SUP42T1 SONY

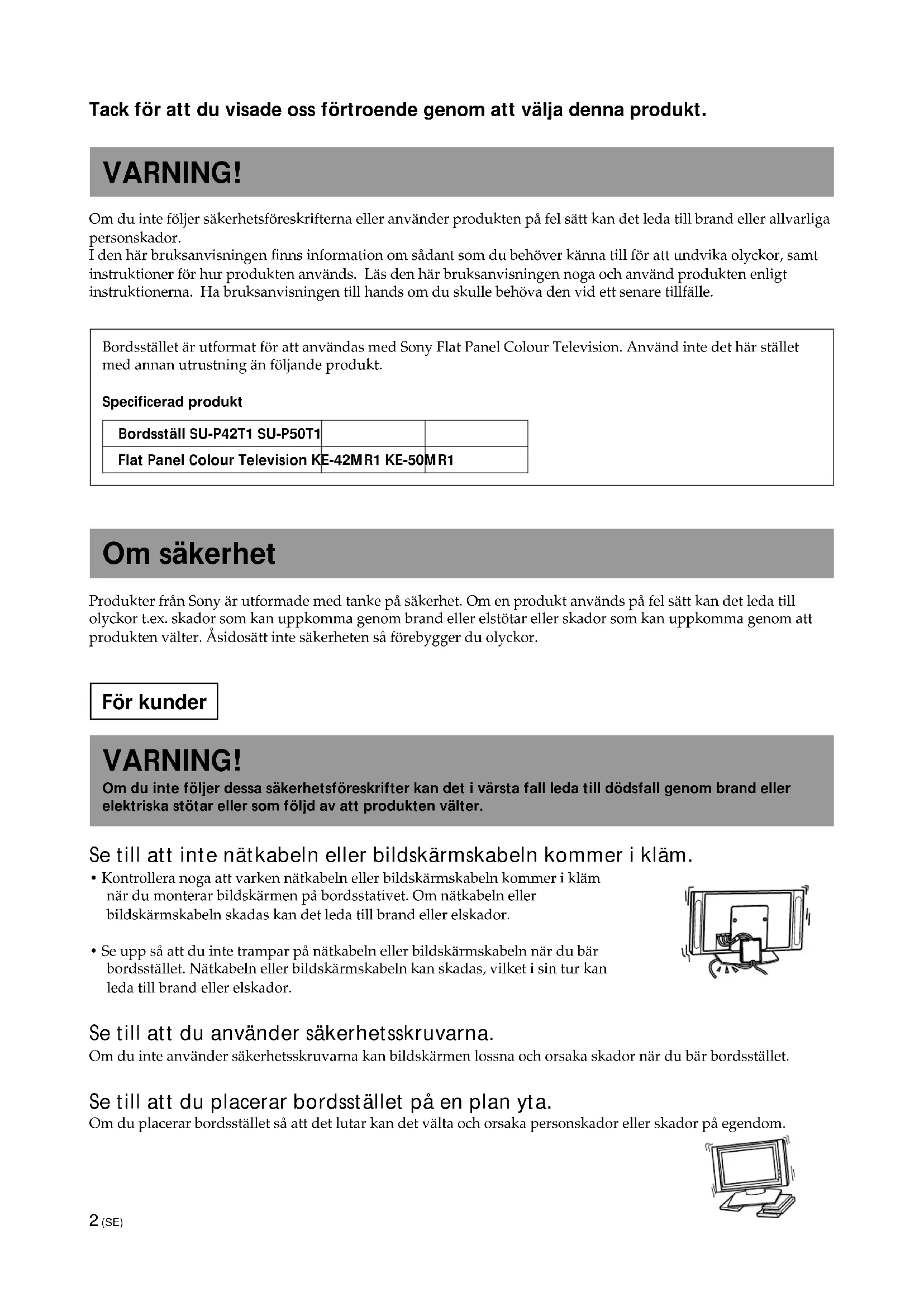

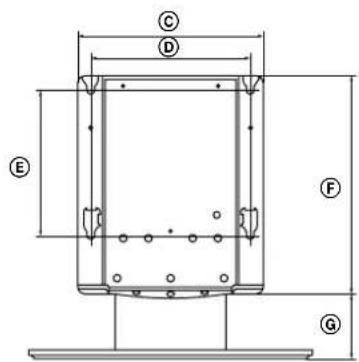

Spesifikasjoner Utforming og spesifikasjoner kan endres uten forvarsel. SU-P42T1 SU-P50T1 Enhet: (mm) A 500 600 B 295 321 C 392 D 340 E 310 F 461 G 141 H 602 Vekt: (kg) 16,0 19,011 (NO)2 (SE) Tack för att du visade oss förtroende genom att välja denna produkt. VARNING! Om du inte följer säkerhetsföreskrifterna eller använder produkten på fel sätt kan det leda till brand eller allvarliga personskador. I den här bruksanvisningen finns information om sådant som du behöver känna till för att undvika olyckor, samt instruktioner för hur produkten används. Läs den här bruksanvisningen noga och använd produkten enligt instruktionerna. Ha bruksanvisningen till hands om du skulle behöva den vid ett senare tillfälle. Bordsstället är utformat för att användas med Sony Flat Panel Colour Television. Använd inte det här stället med annan utrustning än följande produkt. Specificerad produkt Bordsställ SU-P42T1 SU-P50T1 Flat Panel Colour Television KE-42MR1 KE-50MR1 Om säkerhet Produkter från Sony är utformade med tanke på säkerhet. Om en produkt används på fel sätt kan det leda till olyckor t.ex. skador som kan uppkomma genom brand eller elstötar eller skador som kan uppkomma genom att produkten välter. Åsidosätt inte säkerheten så förebygger du olyckor. För kunder VARNING! Om du inte följer dessa säkerhetsföreskrifter kan det i värsta fall leda till dödsfall genom brand eller elektriska stötar eller som följd av att produkten välter. Se till att inte nätkabeln eller bildskärmskabeln kommer i kläm.

• Kontrollera noga att varken nätkabeln eller bildskärmskabeln kommer i kläm när du monterar bildskärmen på bordsstativet. Om nätkabeln eller bildskärmskabeln skadas kan det leda till brand eller elskador.

• Se upp så att du inte trampar på nätkabeln eller bildskärmskabeln när du bär bordsstället. Nätkabeln eller bildskärmskabeln kan skadas, vilket i sin tur kan leda till brand eller elskador. Se till att du använder säkerhetsskruvarna. Om du inte använder säkerhetsskruvarna kan bildskärmen lossna och orsaka skador när du bär bordsstället. Se till att du placerar bordsstället på en plan yta. Om du placerar bordsstället så att det lutar kan det välta och orsaka personskador eller skador på egendom.3 (SE) Se till att du placerar bordsstället på en stabil yta. Stället kan välta om du placerar det på en ostabil yta. Då finns det risk för skadorpå person och egendom. Tänka på följande så undviker du risken för att stället välter. Om du inte följer instruktionerna kan stället välta (t.ex. i visa områden under en jordbävning) med personskadoreller materiella skador som följd. Dra en vajer eller liknande genom säkerhetshålen upptill på monteringsplattanoch förankra vajern i väggen. Då har du en säkerhetsanordning som förhindrar bordstället från att välta. Luta dig inte emot bordsstället och häng inte på det. Det kan välta och orsaka skador. Se till att inte bildskärmens ventilationshål täcks för. Om ventilationen på bildskärmen blockeras genom att du exempelvis lägger enduk på bordsstället kan bildskärmen överhettas vilket i sin tur kan leda till brand. Om du bär stället bör du göra det på det sätt som beskrivs i bruksanvisningen. Om du bär stället på fel sätt kan du tappa det med personskador som följd. Se upp så att du inte snavar på nätkabeln eller bildskärmskabeln. Om du skulle snubbla på nätkabeln eller bildskärmskabeln kan bordsstället välta och skada någon eller något. Bär inte bordsstället så länge bildskärmen är monterad på det. Montera bort bildskärmen om du behöver flytta bordsstället. Om du flyttarbordsstället med bildskärmen monterad kan bildskärmen lossna och orsakapersonskador. VARNING! Om du inte följer dessa säkerhetsföreskrifter kan det leda till skador på person och/eller egendom. Använd inte bordsstället för några andra enheter än de som det är avsett för. Bordsstället är utformat för att användas med den produkt som anges i specifikationerna. Om du använder det förandra produkter kan det leda till att stället välter vilket kan orsaka skador på person och egendom. Svenska SE4 (SE) Försiktighetsåtgärder Du håller stället rent genom att då och då torka av det med en mjuk, torr duk. Envisa fläckar får du bort genom att använda en mjuk duk lätt fuktad med ett utspätt diskmedel. Torka sedan efter med en mjuk, torr duk. Använd inga typer av kemikalier, som t.ex. thinner eller bensin, eftersom de kan skada ställets ytbehandling. Montering av bordsstället Till Sony-återförsäljare Följande instruktioner gäller bara för Sony-återförsäljare. Läs ovanstående säkerhetsföreskrifter noga och släpp aldrig tanken på säkerheten, vare sig under installation, underhåll eller kontroll av den här produkten. Se till att ni är två som hjälps åt under installationen. Du bör ha en medhjälpare när du monterar bildskärmen på bordsstället. Olycksrisken ökar om du utför monteringsarbetet ensam. Se till att du följer instruktionerna i bruksanvisningen när du monterar bordsstället så att arbetet blir rätt utfört. Om någon av skruvarna sitter löst eller lossnar kan bordsstället välta och bildskärmen kan lossna. Det medför risk för skador på person och/eller egendom. Se till att du tänker på säkerheten när du monterar bildskärmen och följ monteringsanvisningarna noga. Se till att du drar åt skruvarna ordentligt. Om inte monteringen görs på rätt sätt kan bildskärmen falla av och orsaka skador. Se upp så att du inte skadar händer eller fingrar när du utför monteringsarbetet. Var försiktig så att du inte skadar dina händer eller fingrar när du sätter ihop bordsstället och monterar bildskärmen. Försiktighetsåtgärder vid installation

• Se till att lägga förpackningsmaterial eller liknande på golvet innan du börjar skruva ihop bordsstället.

• Placera stället på ett plant och stabilt golv. Se till att du inte placerar stället snett eller så att det lutar åt något håll. Du undviker detta genom att följa följande säkerhetsföreskrifter. – Om du placerar stället på en mjuk yta, t.ex. en matta, bör du först lägga något hårt under det. – Placera inte stället på en plats där det utsätts för direkt solljus eller i närheten av ett värmeelement. – Placera inte stället där det är varmt eller fuktigt, inte heller utomhus. För Sony-återförsäljare5 (SE) Steg 1: Kontrollera medföljande tillbehör

• Se till att ha en Phillips-skruvmejsel (en form av stjärnskruvmejsel) redo innan du börjar monteringen.

• Var mycket försiktig när du skruvar fast monteringsplattan så att du inte skadar dig. Monteringsplatta (1 del) Ställ (1 del) Steg 2: Skruva fast monteringsplattan

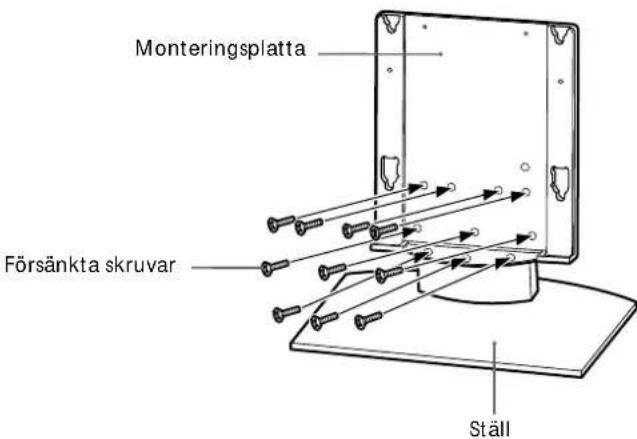

Passa in monteringsplattan över skruvhålen i stället. Skruva sedan fast monteringsplattan med tio försänkta skruvar. Se till att du har hjälp av två eller fler personer som håller i delarna när du gör det här. Skruva till sist åt alla de 10 försänkta skruvarna eftersom du först bara skruvat åt dem temporärt. Varning!

• Se till att stället hålls stadigt och i ett fast grep.

• Om du använder en elektrisk skruvdragare för att dra åt skruvarna får vridmomentet högst vara 2,45 N·m. Använd inte slagskruvmejsel. Om du använder slagskruvmejsel eller en skruvdragare vars vridmoment överstiger 2,45 N·m blir skruvarna för hårt åtdragna. Detta kan förstöra materialet eller skruvarna så att monteringsplattan lossnar från stället vilket i sin tur kan orsaka personskador. För Sony-återförsäljare Tillbehör AntalSäkerhetsskruv 2Försänkt skruv 10Kabelklämma 1 För Sony-återförsäljare Försänkta skruvarMonteringsplattaStäll6 (SE) Steg 3: Montera bildskärmen VARNING! Anslut inte nätkabeln till ett vägguttag innan du är klar med monteringen. Om nätkabeln kommer i kläm under eller mellan olika delar av utrustningen kan det leda till kortslutning eller elskador. Om någon snubblar över nätkabeln eller bildskärmskabeln kan stället välta med skador som följd.

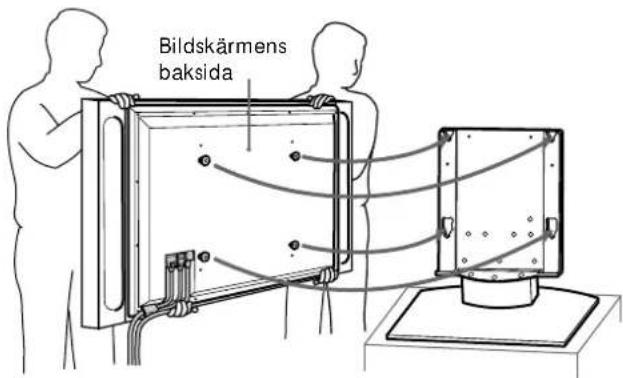

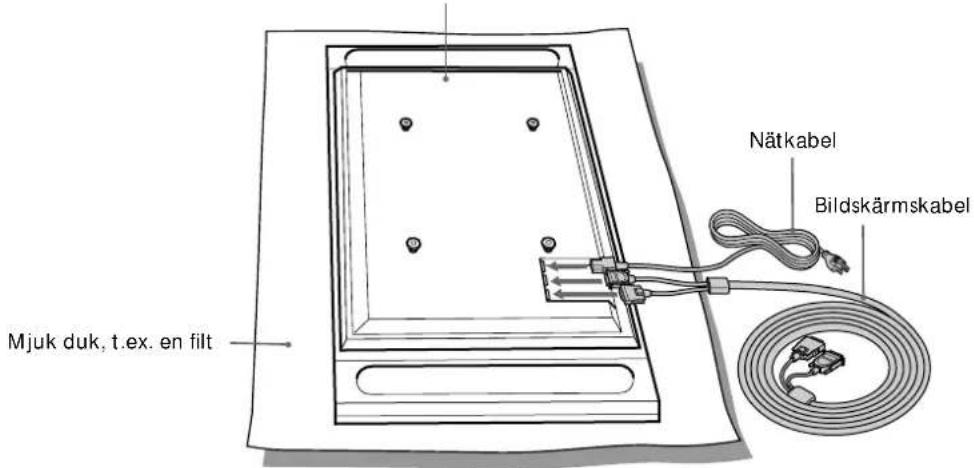

Montera bildskärmen på bordsstället. 1 Anslut nätkabeln och bildskärmskabeln till bildskärmen. Tips! Mer information om hur du ansluter nätkabeln och bildskärmskabeln finns i bruksanvisningen till Sony Flat Panel Colour Television (KE-42MR1/KE-50MR1). 2 Se till att minst två personer håller om höger och vänster sida på över och undersidan av bildskärmen när krokarna på baksidan av bildskärmen ska passas in i hålen på ställets fixtur. Se till att krokarna på bilskärmens baksida verkligen är ordentligt insatta i fixturens fyra hål. Obs! Se upp så att du inte snavar på nätkabeln eller bildskärmskabeln. För Sony-återförsäljare

Bildskärmens baksidaMjuk duk, t.ex. en filtNätkabelBildskärmskabelBildskärmensbaksida 27 (SE) 3 Skjut bildskärmen rakt nedåt tills den har hakat fast. Obs!

• Skjut bildskärmen nedåt så långt det går. Se till att bildskärmen sitter horisontellt i stället.

• Se till att hålla fast bordsstället när bildskärmen sätts på plats.

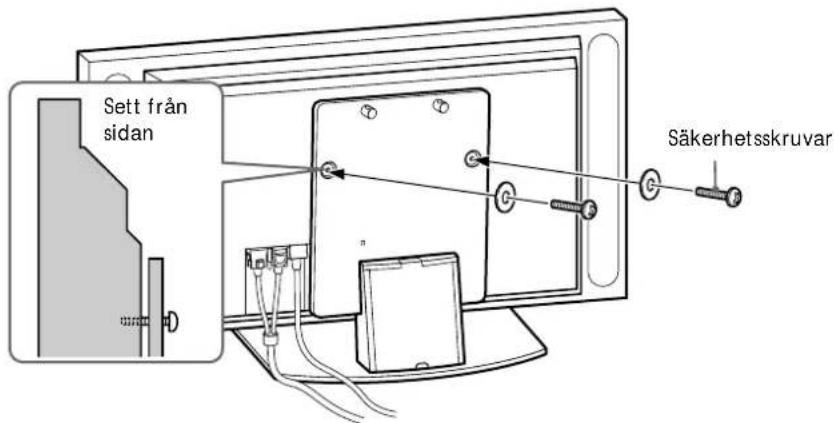

Säkra bildskärmen mot stället med de två säkerhetsskruvarna.

Krok SäkerhetsskruvarSett frånsidan8 (SE) Kabelklämma

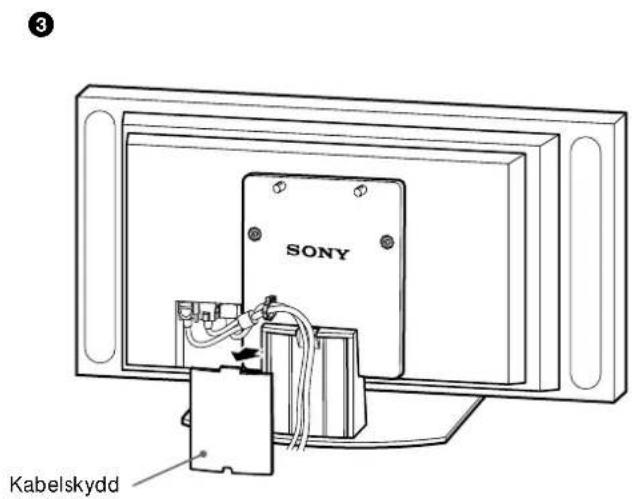

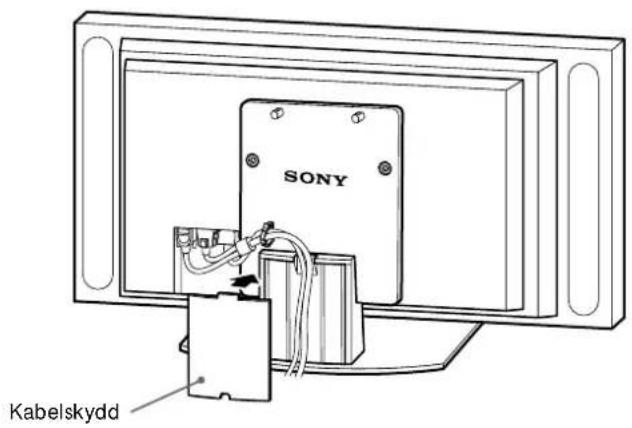

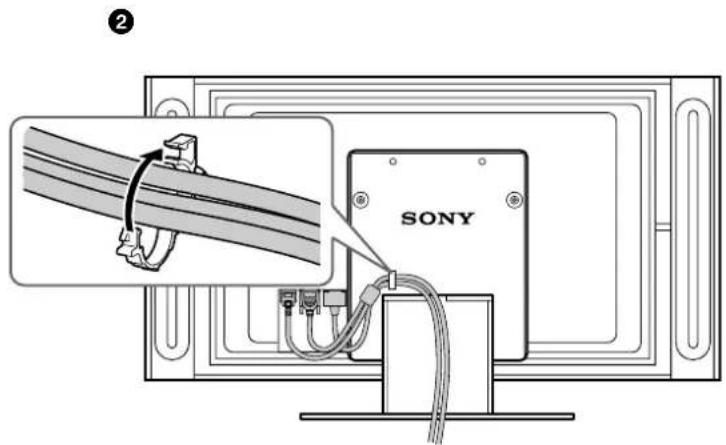

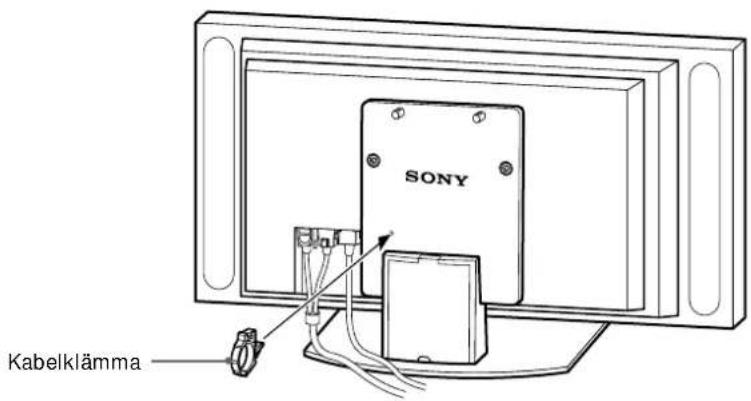

Dra nätkabeln och bildskärmskabeln genom stället. 1 Fäst kabelklämman på monteringsplattan. 2 Dra nätkabeln och bildskärmskabeln genom kabelklämman och fäst dem. 3 Ta bort kabelskyddet från stället och dra nätkabeln och bildskärmskabeln på insidan av stället.9 (SE) 4 Sätt tillbaka kabelskyddet på stället.

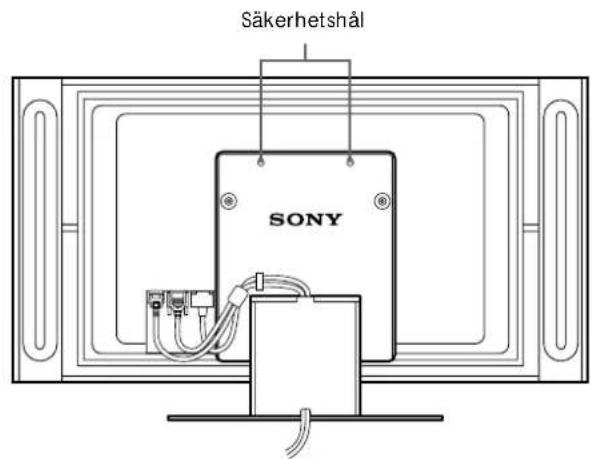

Tänk på följande så minskar du risken för att stället välter. Dra en vajer eller liknande genom säkerhetshålen upptill på monteringsplattan och förankra vajern i väggen. Då har du en säkerhetsanordning som förhindrar bordstället från att välta. VARNING! Tänk på följande så undviker du risken för att stället välter. Om du inte följer instruktionerna kan stället välta (t.ex. i vissa områden under en jordbävning) med personskador eller materiella skador som följd. Dra en vajer eller liknande genom säkerhetshålen upptill på monteringsplattan och förankra vajern i väggen. Då har du en säkerhetsanordning som förhindrar bordstället från att välta.

Kabelskydd Säkerhetshål10 (SE) Specifikationer Utförande och specifikationer kan ändras utan föregående meddelande.
