KÄYTTÖOHJE SUP42T1 SONY

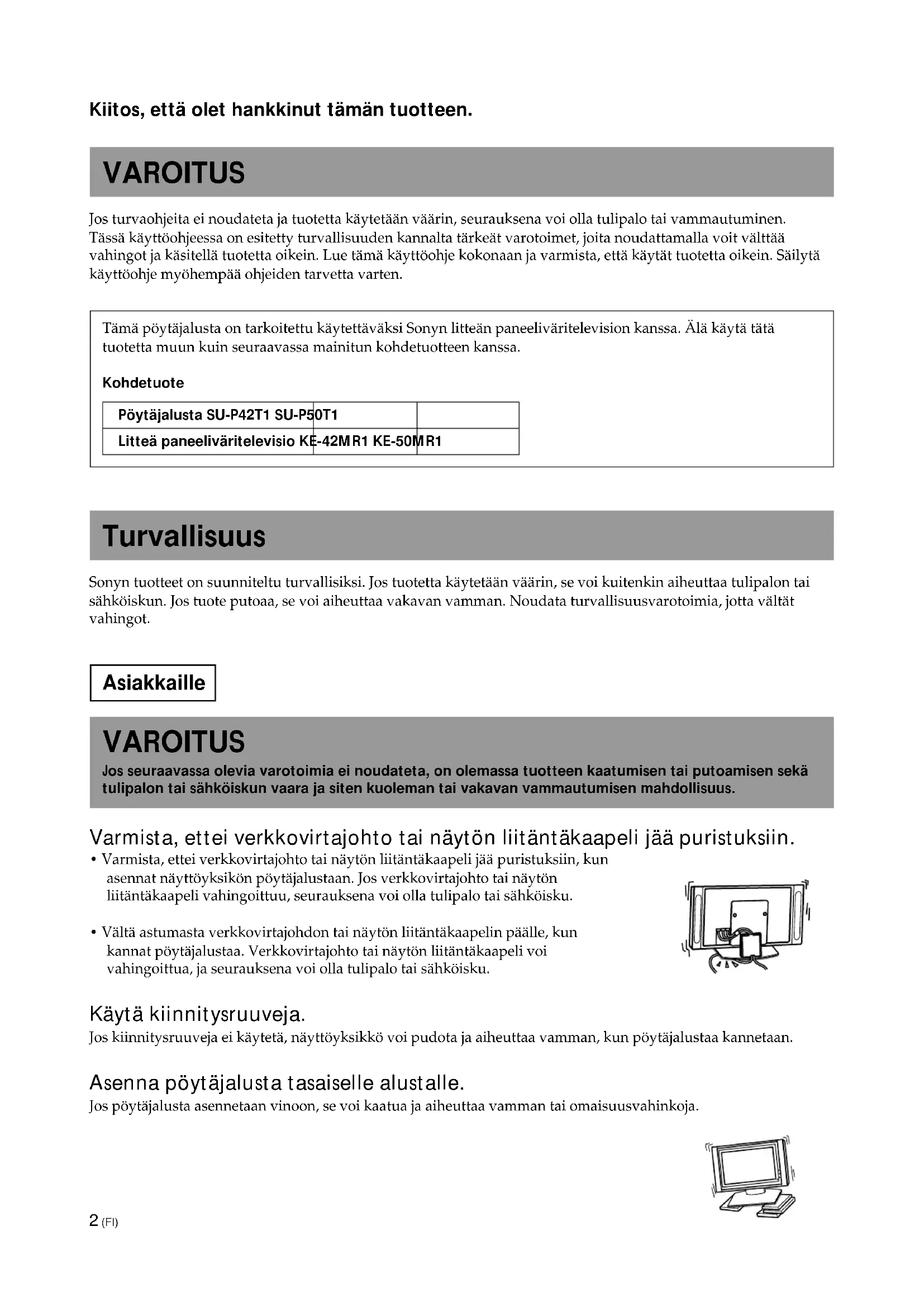

SU-P42T1 SU-P50T1 Enhet: (mm) A 500 600 B 295 321 C 392 D 340 E 310 F 461 G 141 H 602 Vikt: (kg) 16,0 19,011 (SE)2 (FI) Kiitos, että olet hankkinut tämän tuotteen. VAROITUS Jos turvaohjeita ei noudateta ja tuotetta käytetään väärin, seurauksena voi olla tulipalo tai vammautuminen. Tässä käyttöohjeessa on esitetty turvallisuuden kannalta tärkeät varotoimet, joita noudattamalla voit välttää vahingot ja käsitellä tuotetta oikein. Lue tämä käyttöohje kokonaan ja varmista, että käytät tuotetta oikein. Säilytä käyttöohje myöhempää ohjeiden tarvetta varten. Tämä pöytäjalusta on tarkoitettu käytettäväksi Sonyn litteän paneeliväritelevision kanssa. Älä käytä tätä tuotetta muun kuin seuraavassa mainitun kohdetuotteen kanssa. Kohdetuote Pöytäjalusta SU-P42T1 SU-P50T1 Litteä paneeliväritelevisio KE-42MR1 KE-50MR1 Turvallisuus Sonyn tuotteet on suunniteltu turvallisiksi. Jos tuotetta käytetään väärin, se voi kuitenkin aiheuttaa tulipalon tai sähköiskun. Jos tuote putoaa, se voi aiheuttaa vakavan vamman. Noudata turvallisuusvarotoimia, jotta vältät vahingot. Asiakkaille VAROITUS Jos seuraavassa olevia varotoimia ei noudateta, on olemassa tuotteen kaatumisen tai putoamisen sekä tulipalon tai sähköiskun vaara ja siten kuoleman tai vakavan vammautumisen mahdollisuus. Varmista, ettei verkkovirtajohto tai näytön liitäntäkaapeli jää puristuksiin.

• Varmista, ettei verkkovirtajohto tai näytön liitäntäkaapeli jää puristuksiin, kun asennat näyttöyksikön pöytäjalustaan. Jos verkkovirtajohto tai näytön liitäntäkaapeli vahingoittuu, seurauksena voi olla tulipalo tai sähköisku.

• Vältä astumasta verkkovirtajohdon tai näytön liitäntäkaapelin päälle, kun kannat pöytäjalustaa. Verkkovirtajohto tai näytön liitäntäkaapeli voi vahingoittua, ja seurauksena voi olla tulipalo tai sähköisku. Käytä kiinnitysruuveja. Jos kiinnitysruuveja ei käytetä, näyttöyksikkö voi pudota ja aiheuttaa vamman, kun pöytäjalustaa kannetaan. Asenna pöytäjalusta tasaiselle alustalle. Jos pöytäjalusta asennetaan vinoon, se voi kaatua ja aiheuttaa vamman tai omaisuusvahinkoja.3 (FI) Asenna pöytäjalusta tukevalle alustalle. Jos asennat pöytäjalustan epävakaalle alustalle, se voi kaatua tai pudota. Tällöinvoi seurata vamma tai omaisuusvahinko. Varmista, ettei jalusta pääse kaatumaan. Muutoin pöytäjalusta voi kaatuessaan aiheuttaa vamman tai omaisuusvahinkoja. Pujota esimerkiksi rautalankapääkiinnittimen yläosassa olevien turvakiinnitysosien reikien läpi ja kiinnitä rautalangan päät seinään. Näin voitankkuroida pöytäjalustan paikalleen ja estää sen kaatumisen. Älä nojaa pöytäjalustaan äläkä roiku siitä. Pöytäjalusta voi kaatua ja aiheuttaa vamman. Älä peitä näyttöyksikön tuuletusaukkoja. Jos peität näyttöyksikön tuuletusaukot esimerkiksi asettamalla liinan pöytäjalustanpäälle, näyttöyksikkö voi ylikuumentua ja aiheuttaa tulipalon. Kanna jalustaa tässä käyttöohjeessa kuvatulla tavalla. Jos pöytäjalustaa kannetaan väärin, se voi kaatua ja aiheuttaa vamman. Varo kompastumasta verkkovirtajohtoon tai näytön liitäntäkaapeliin. Jos kompastut verkkovirtajohtoon tai näytön liitäntäkaapeliin, pöytäjalusta voi kaatua ja aiheuttaa vamman. Älä kanna pöytäjalustaa, kun näyttöyksikkö on asennettuna siihen. Irrota näyttöyksikkö ennen pöytäjalustan kantamista. Muutoin näyttöyksikkö voipudota ja aiheuttaa vamman. VAROITUS Jos seuraavassa olevia varotoimia ei noudateta, käyttäjä voi vammautua tai voi aiheutuaomaisuusvahinkoja. Tähän jalustaan saa asentaa vain mainitun kohdetuotteen. Tämä pöytäjalusta on tarkoitettu käytettäväksi vain mainitun kohdetuotteen kanssa. Jos asennat muun laitteenkuin mainitun kohdetuotteen, laite voi pudota ja aiheuttaa vamman tai omaisuusvahinkoja. Suomi FI4 (FI) Varotoimet Pyyhi aika ajoin jalusta puhtaaksi kuivalla, pehmeällä liinalla. Pinttyneet tahrat voit poistaa liinalla, joka on kostutettu kevyesti miedolla astianpesuaineliuoksella. Pyyhi alue lopuksi kuivalla, pehmeällä liinalla. Älä käytä puhdistuksessa liuottimia, kuten tinneriä tai bensiiniä, sillä ne voivat vahingoittaa jalustan pintaa. Pöytäjalustan kokoaminen Sony-jälleenmyyjille Seuraavat ohjeet on tarkoitettu vain Sony-jälleenmyyjille. Lue edellä kuvatut turvaohjeet ja varmista turvallisuus tämän tuotteen asennuksen, kunnossapidon ja tarkastuksen aikana. Varmista, että asennustyöhön osallistuu vähintään kaksi henkilöä. Varmista, että vähintään kaksi henkilöä osallistuu näyttöyksikön asentamiseen pöytäjalustaan. Jos yksi henkilö suorittaa asennuksen, seurauksena voi olla vammautuminen tai omaisuusvahinko. Asenna pöytäjalusta turvallisesti tässä käyttöohjeessa olevien ohjeiden mukaan. Jos jokin ruuveista jää löysäksi tai on poissa paikaltaan, pöytäjalusta voi kallistua ja kaatua tai näyttöyksikkö voi pudota. Tällöin voi seurata vamma tai omaisuusvahinko. Asenna näyttöyksikkö annettujen ohjeiden mukaan pitävästi. Kiristä ruuvit tiukasti. Jos näyttöyksikköä ei asenneta pitävästi, se voi pudota ja aiheuttaa vamman. Varo vahingoittamasta käsiäsi tai sormiasi pöytäjalustan asennuksen aikana. Varo vahingoittamasta käsiäsi tai sormiasi pöytäjalustan ja näyttöyksikön asennuksen aikana. Asennusta koskevat varotoimet

• Aseta etukäteen lattian suojaksi esimerkiksi pakkauslaatikon pahvia, kun kokoat pöytäjalustan.

• Asenna jalusta tukevalle ja suoralle lattialle. Varmista, että jalusta asennetaan pystysuoraan niin, ettei se ole kallistuneena mihinkään suuntaan. Voit tehdä tämän noudattamalla seuraavia ohjeita. – Jos asennat jalustan pehmeälle alustalle, esimerkiksi matolle, sijoita ensin asennuskohtaan sopiva levy. – Älä asenna jalustaa lämmityslaitteen lähelle tai paikkaan, jossa se on alttiina suoralle auringonvalolle. – Älä asenna jalustaa kuumaan tai kosteaan paikkaan tai ulos. Sony-jälleenmyyjille5 (FI) Vaihe 1: Tarkasta osat

• Varaa ristipääruuvitaltta saatavillesi etukäteen.

• Ole erityisen varovainen pääkiinnitintä asentaessasi, jotta vältät vammat. Pääkiinnitin (1 kpl) Jalusta (1 kpl) Vaihe 2: Asenna pääkiinnitin

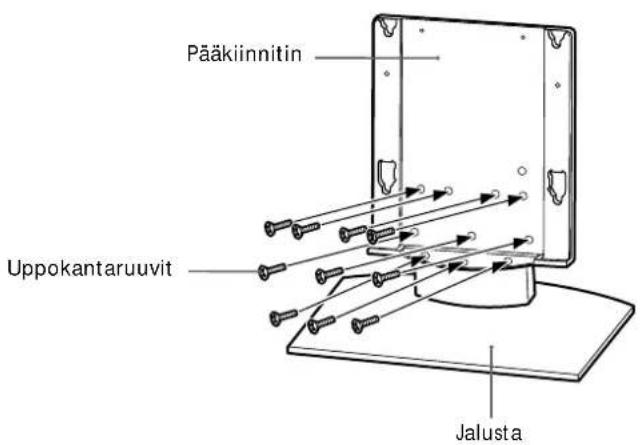

Aseta pääkiinnitin jalustassa olevien ruuvinreikien kohdalle. Kiinnitä pääkiinnitin sitten jalustaan kymmenellä uppokantaruuvilla. Varmista, että vähintään kaksi henkilöä pitelee osia tämän toimenpiteen aikana. Kun olet kiertänyt 10 uppokantaruuvia paikoilleen, kiristä ruuvit vielä uudelleen. Varoitus

• Pitele jalustaa tiukasti ja pidä se vakaana.

• Jos kiristät ruuvit sähkökäyttöisellä ruuvinvääntimellä, kiristysvoiman on oltava noin 2,45 N·m. Älä käytä ruuvien kiristämisessä iskuporakonetta. Jos kiristät ruuvit iskuporakoneella tai sellaisella sähkökäyttöisellä ruuvinvääntimellä, jonka vääntövoima on suurempi, ruuvit kiristyvät liikaa. Tällöin ruuvit tai kiinnitysosat voivat vahingoittua, ja pääkiinnitin voi pudota jalustasta ja aiheuttaa vamman. Sony-jälleenmyyjille Nimi MääräKiinnitysruuvi 2Uppokantaruuvi 10Kaapelinpuristin 1 Sony-jälleenmyyjille UppokantaruuvitPääkiinnitinJalusta6 (FI) Vaihe 3: Asenna näyttöyksikkö VAROITUS Suorita asennus loppuun ennen verkkovirtajohdon liittämistä pistorasiaan. Jos verkkovirtajohto jää puristuksiin laitteiden alle tai väliin, seurauksena voi olla oikosulku tai sähköisku. Jos kompastut verkkovirtajohtoon tai näytön liitäntäkaapeliin, jalusta voi kaatua ja aiheuttaa vammoja.

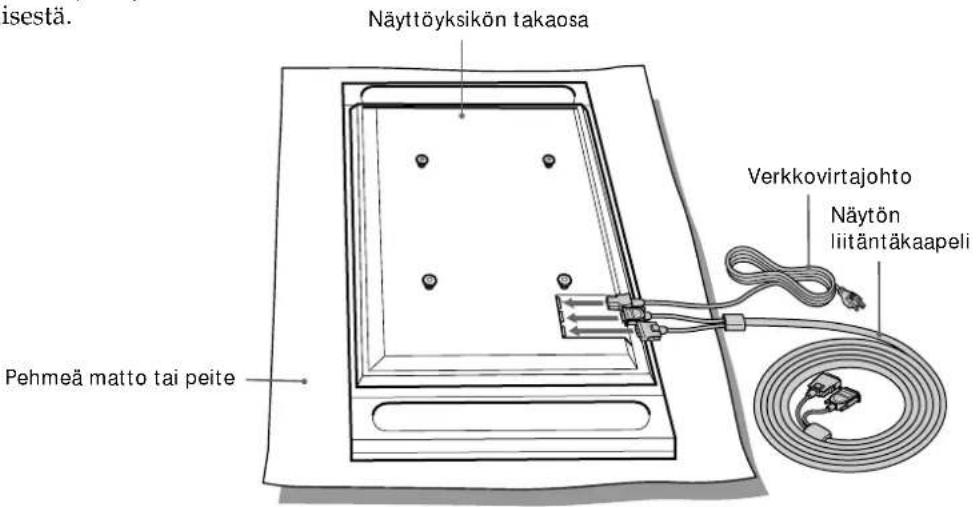

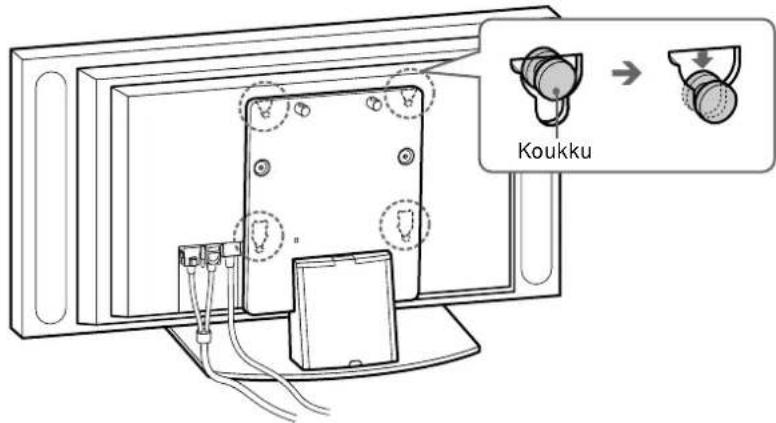

Asenna näyttöyksikkö pöytäjalustaan. 1 Liitä verkkovirtajohto ja näytön liitäntäkaapeli näyttöyksikköön. Vihje Katso Sonyn litteän paneeliväritelevision (KE-42MR1/KE-50MR1) käyttöohjeesta lisätietoja verkkovirtajohdon ja näytön liitäntäkaapelin liittämisestä. 2 Vähintään kahden henkilön on pideltävä näyttöyksikköä sen ylä- ja alaosan vasemmasta ja oikeasta reunasta, kun näyttöyksikön takaosan koukut kiinnitetään jalustassa oleviin kiinnityskohtiin. Varmista, että näyttöyksikön takaosassa olevat koukut ovat kokonaan asetettuina jalustan kiinnityskohdissa oleviin neljään reikään. Huomautus Varo kompastumasta verkkovirtajohtoon tai näytön liitäntäkaapeliin. Sony-jälleenmyyjille

Näyttöyksikön takaosaPehmeä matto tai peiteVerkkovirtajohtoNäytönliitäntäkaapeliNäyttöyksiköntakaosa 27 (FI) 3 Paina näyttöyksikköä suoraan alaspäin, kunnes se napsahtaa paikalleen. Huomautuksia

• Paina näyttöyksikkö jalustaan pohjaan saakka. Varmista, että näyttöyksikkö on asennettu jalustaan vaakasuoraan asentoon.

• Pidä pöytäjalusta vakaana näyttöyksikön asennuksen aikana.

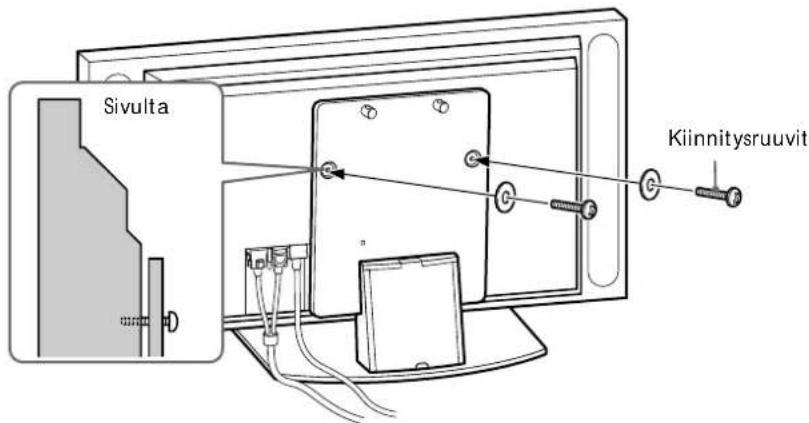

Kiinnitä näyttöyksikkö jalustaan kahdella kiinnitysruuvilla.

KoukkuKiinnitysruuvitSivulta8 (FI) Kaapelinpuristin

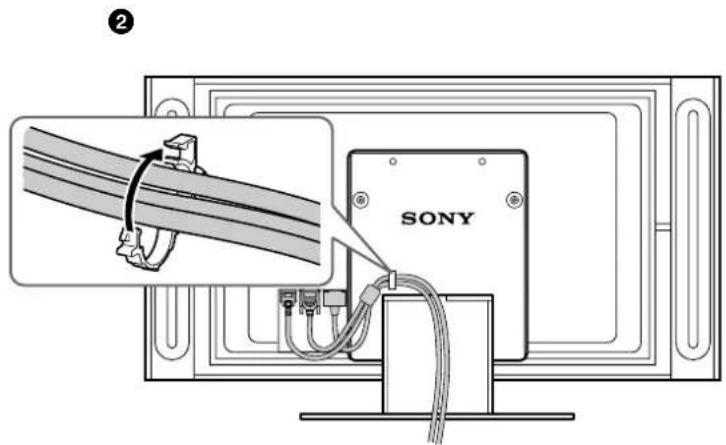

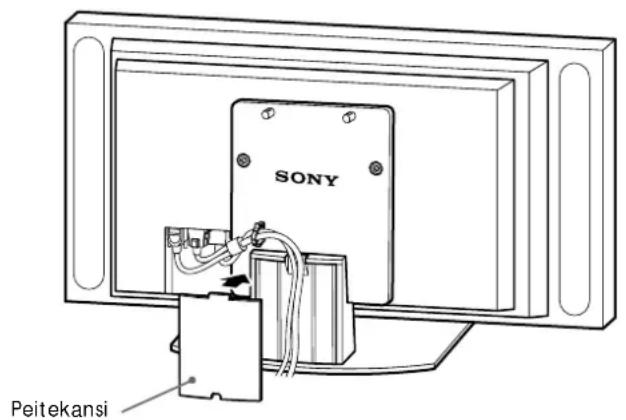

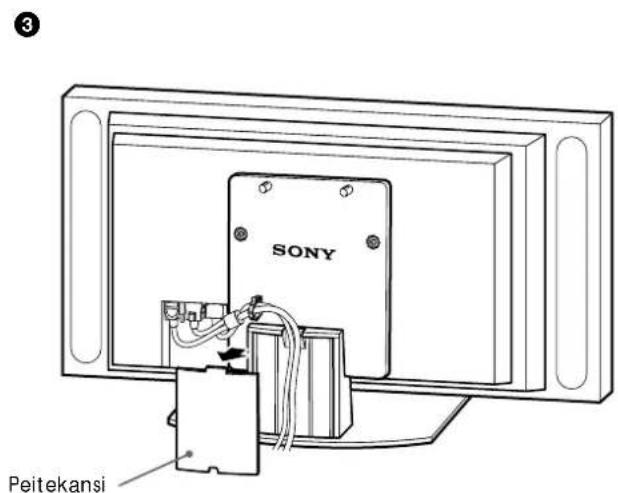

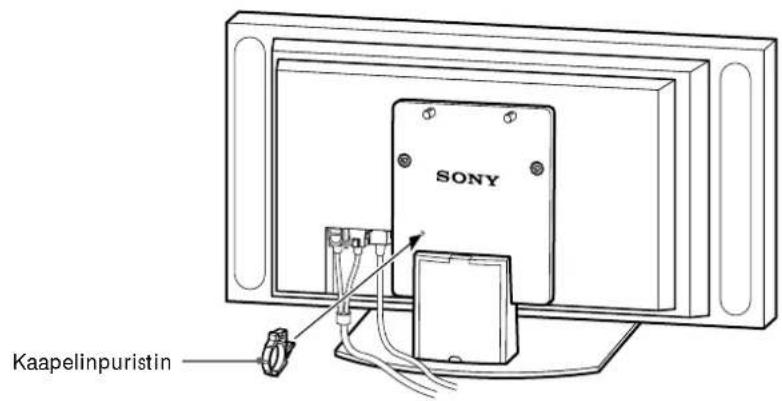

Pujota verkkovirtajohto ja näytön liitäntäkaapeli jalustan läpi. 1 Kiinnitä kaapelinpuristin pääkiinnittimeen. 2 Pujota verkkovirtajohto ja näytön liitäntäkaapeli kaapelinpuristimen läpi ja kiinnitä ne. 3 Irrota peitekansi jalustasta ja pujota verkkovirtajohto ja näytön liitäntäkaapeli jalustan sisään.9 (FI) 4 Kiinnitä peitekansi takaisin jalustaan.

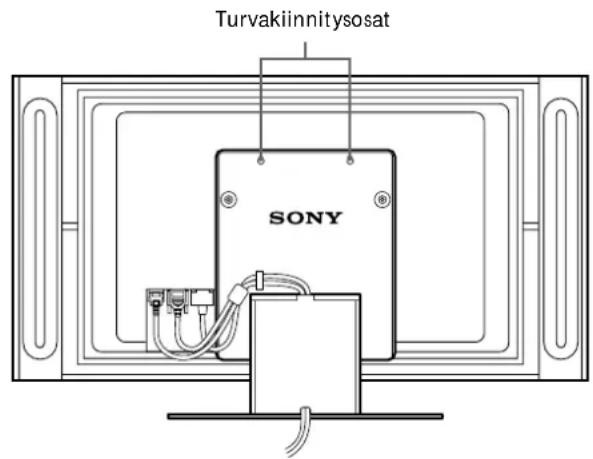

Varmista, ettei jalusta pääse kaatumaan. Pujota esimerkiksi rautalanka pääkiinnittimen yläosassa olevien turvakiinnitysosien reikien läpi ja kiinnitä rautalangan päät seinään. Näin voit ankkuroida pöytäjalustan paikalleen ja estää sen kaatumisen. VAROITUS Varmista, ettei jalusta pääse kaatumaan. Pöytäjalusta voi kaatuessaan aiheuttaa vamman tai omaisuusvahinkoja. Pujota esimerkiksi rautalanka pääkiinnittimen yläosassa olevien turvakiinnitysosien reikien läpi ja kiinnitä rautalangan päät seinään. Näin voit ankkuroida pöytäjalustan paikalleen ja estää sen kaatumisen.

Peitekansi Turvakiinnitysosat10 (FI)

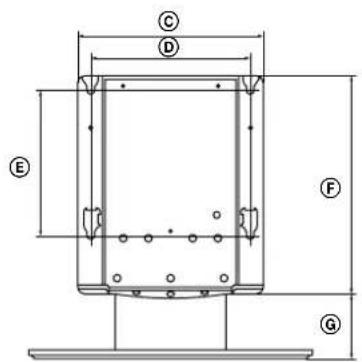

Tekniset tiedot Valmistaja pidättää itsellään oikeuden muuttaa tuotteen mallia ja ominaisuuksia ilman erillistä ilmoitusta. SU-P42T1 SU-P50T1 Mittayksikkö: (mm) A 500 600 B 295 321 C 392 D 340 E 310 F 461 G 141 H 602 Paino: (kg) 16,0 19,011 (FI)132 (GB) Printed in Japan Printed on 100% recycled paper using VOC (Volatile Organic Compound)-free vegetable oil based ink.
