BEDIENUNGSANLEITUNG SUP42T1 SONY

Gebrauchsanweisung DE

Istruzioni IT

Mode d'emploi FR

Instructies NL

O8nyieG GR

Yönergeler TR

Instrucciones ES

Instruções PT

Vejledning DK

Instruksjoner NO

Bruksanvising

Käyttoohje FI

SU-P42T1/SU-P50T1

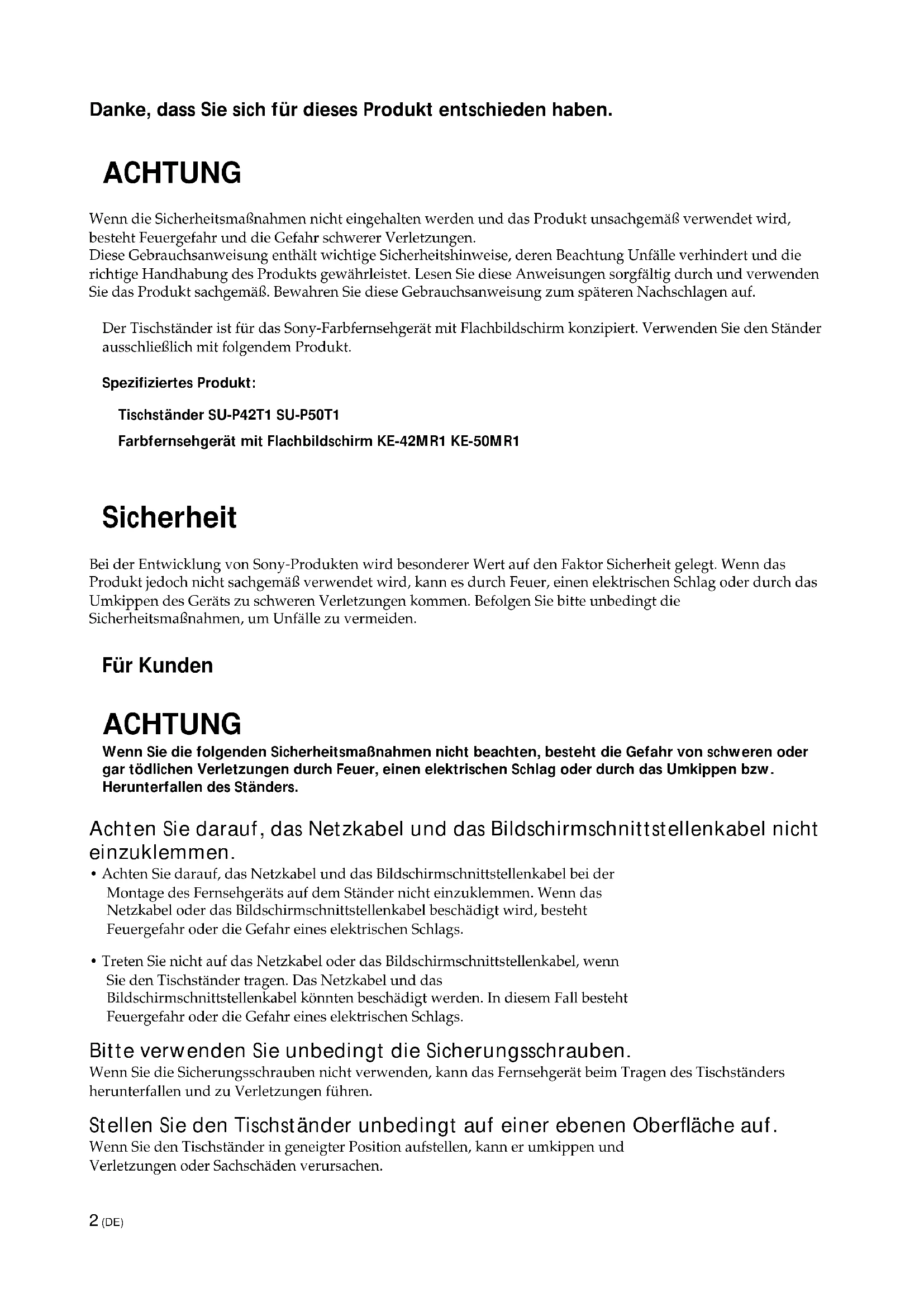

Danke, dass Sie sich für thesese Produkt entschieden haben.

ACHTUNG

Wenn die Sicherheitsmaßnahmen nicht eingehalten werden und das Produkt unsachgemäß verwendet wird, besteht Feuerergefahr und die Gefahr schwerer Verletzungen.
These Gebrauchsanweisung enthalt wichtige Sicherheitshinweise, deren Beachtung Unfälle verhindert und die richtige Handhabung des Produkts gewährleistet. Lesen Sie diese Anweisungen sorgfältig durch und verwenden Sie das Produkt sachgemäß. Bewahren Sie diese Gebrauchsanweisung zum späteren Nachschlagen auf.

Der Tischständer ist für das Sony-Farbfernsehgerät mit Flachbildschirm konzipiert. Verwenden Sie den Ständer ausschließlich mit folgenden Produkt.

Spezifiziertes Produkt:

Tischständer SU-P42T1 SU-P50T1

Farbfernsehgerät mit Flachbildschirm KE-42MR1 KE-50MR1

Sicherheit

Bei der Entwicklung von Sony-Produkten wird besonderer Wert auf den Faktor Sicherheit gelegt. Wenn das Produkt jedoch nicht sachgemäß verwendet wird, kann es durch Feuer, einen elektrischen Schlag oder durch das Umkippen des Geräts zu schweren Verletzungen kommt. Befolgen Sieitte unbedingt die Sicherheitsmaßnahmen, um Unfälle zu vermeiden.

FürKunden

ACHTUNG

Wenn Sie die folgenden Sicherheitsmaßnahmen nicht beachten, besteht die Gefahr von schweren oder gar tödlichen Verletzungen durch Feuer, einen elektrischen Schlag oder durch das Umkippen bzw. Herunterfallen des Ständers.

Achten Sie darauf, das Netzkabel und das Bildschirmschnittstellenkabel nicht einzuklemen.

• Achten Sie darauf, das Netzkabel und das Bildschirmsschnittstellenkabel bei der Montage des Fernsehgerats auf dem Ständer nicht einzukommen. Wenn das Netzkabel oder das Bildschirmsschnittstellenkabel beschädigt wird, besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.
• Treten Sie nicht auf das Netzkabel oder das Bildschirmschnittstellenkabel, wenn Sie den Tischständer tragen. Das Netzkabel und das Bildschirmschnittstellenkabel konnen beschädigt werden. In dieser Fall besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

Bitte verwenden Sie unbedingt die Sicherungsschrauben.

Wenn Sie die Sicherungsschrauben nicht verwenden, kann das Fernsehgerat beim Tragen des Tischständers herunterfallen und zu Verletzungen führen.

Stellen Sie den Tischständer unbedingt auf einer ebenen Oberfläche auf.

Wenn Sie den Tischständer in geneiger Position aufstellen, kann er umkippen und Verletzungen oder Sachschäden verursachen.

Stellen Sie den Tischständer unbedingt auf einer stabilen Standfläche auf.

Wenn Sie den Tischständer auf einer Standfläche aufstellen, die nicht stabil ist, kann er aus dem Gleichgewicht geraten und umkippen bzw. herunterfallen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden.

Ergreifen Sie unbedingt geeignete Maßnahmen, um ein Umkippen des Ständers zu verhindern.

Andernfalls konnte der Tischständer bei einem Erdbeben umkippen und es besteht die Gefahr von Sachschäden und Verletzungen. Ziehen Sie Sicherungsdrahte oder etwas Ähnliches durch die Bohrungen der Sicherheitsbeschlage am oberen Teil der Haupthalterung und befestigen Sie das andere Ende der Drähte an der Wand, damit der Tischständer fest verankert ist und nicht umkippen kann.

Lehnen und hängen Sie sich nicht an den Tischständer.

Andernfalls konnte der Ständer umkippen und Sie konnten sich verletzen.

Blockieren Sie nicht die Luftungsöffnungen des Fernsehgeräts.

Wenn Sie die Luftungsöffnungen am Fernsehgerät blockieren, indem Sie eine Tischdecke oder etwas Ähnliches darauf auf legen, kann sich das Fernsehgerät überhitzen. In thisem Fall besteht Brandgefahr.

Tragen Sie den Ständer unbedingt so, wie in dieser Gebrauchsanweisung angegeben.

Wenn Sie den Ständer anders tragen, kann er umkippen und Sie konnten sich verletzen.

Achten Sie darauf, nicht über das Netzkabel und das Bildschirmsschnittstellenkabel zu stolpern.

Wenn Sie über das Netzkabel oder das Bildschirmschnittstellenkabel stolpern, kann der Tischständer umkippen und Verletzungen verursichen.

Tragen Sie den Tischständer nicht, während das Fernsehgerät darauf auf installiert ist.

Nehmen Sie das Fernsehgerät unbedingt vom Ständer herunter, bevor Sie versuchen, diesen zu tragen. Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen verursachen.

VORSICHT

Bei Nichtbeachtung der folgenden Sicherheitsmaßnahmen kann es zu Verletzungen oder Sachschäden kommt.

Installieren Sie auf dem Ständer ausschließlich die angegebenen Geräte.

Dieser Tischständer ist ausschließlich für die angegebenen Geräte konzipiert. Wenn Sie andere als die angegebenen Geräte darauf auf installmenten, kann der Ständer umkippen und es besteht die Gefahr von Sachschäden und Verletzungen.

Sicherheitsmaßnahmen

Um den Ständer sauber zu halten, wischen Sie hin gelegentlich mit einem trockenen weichen Tuch ab. Hartnackige Verschmutzungen können Sie mit einem Tuch entfern, das Sie leicht mit einer Reinigungslösung aus Wasser und Spülmittel angefeucht haben. Wischen Sie den Bereich anschließend mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Chemikalien wie Verdünnung oder Benzin. Diese konnten die Oberfläche des Ständers angreifen.

Zusammenbau den Tischständers

Für Sony-Handler

Für Sony-Handler

Die folgenden Anweisungen richten sich ausschließlich an Sony-Handler. Lesen Sie die oben erlauterten Sicherheitsmaßnahmen sorgfältig durch und beachten Sie bei der Installation, der Wartung und der Überprüfung这点es Produktys alle geeigneten Sicherheitsmaßnahmen.

Die Installationsarbeiten sind unbedingt von mindestens zwei Personen auszufahren.

Zur Montage des Fernsehgeräts auf dem Ständer sind mindestens zwei Personen erforderlich. Wenn Sie versuchen, das Fernsehgeber allein auf dem Ständer zu montieren, besteht Unfallgefahr und Sie konnen sich verletzen.

Gehen Sie bei der Montage des Ständer unbedingt genau nach den Anweisungen in dieser Gebrauchsanweisung vor.

Wenn Schrauben nicht fest sitzen oder gar hereausfallen, kann der Tischständer aus dem Gleichgewicht geraten und umkippen oder das Fernsehgerät kann herunterfallen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden.

Gehen Sie zur Installation des Fernsehgeräts unbedingt wie im Folgenden beschreiben vor, um eine sichere Installation zu gewährleisten.

Achten Sie darauf, die Schrauben fest anzuziehen.

Wenn das Fernsehgerat nicht safer installiert wird, kann es herunterfallen und Verletzungen verursachen.

Gehen Sie bei der Montage des Tischständersitte vorsichtig vor, damit Siessich nicht an den Handen oder Fingern verletzen.

Gehen Sie bei der Montage des Tischständers und bei der Installation des Fernsehgerätsitte vorsichtig vor, damit Sie sich nicht an den Händen oder Fingern verletzen.

Sicherheitshinweise zur Montage des Ständers

• Legen Sie den Fußboden unbedingt mit Verpackungsmaterial oder Ähnlichem aus, bevor Sie mit der Montage des Tischständers beginnen.

• Stellen Sie den Ständer auf einer stabilen und flachen Standfläche auf. Stellen Sie den Ständer nicht schrag oder genegt auf. Befolgen Sie dazu die folgenden Sicherheitsmaßnahmen:

• Wenn Sie den Ständer auf einer weichen Oberfläche, wie z. B. einer Matte oder einem Teppich, aufstellen, legen Sie eine feste Platte unter den Ständer.

• Stellen Sie den Ständer nicht in der Höhe von Heizungen oder an Orten auf, an denen er direktem Sonnenlicht ausgesetzt ist.
• Stellen Sie den Ständer nicht an einem sehr warmen oder feuchten Ort oder außen auf.

Schritt 1: Überprüfen der gelieferten Teile

Für Sony-Handler

• Legen Sie sich einen Kreuzschlitzschraubenzieher zurecht.
• Gehen Sie bei der Montage der Haupthalterung mit äußerster Sorgfalt vor, damit es nicht zu Verletzungen kommt.

Haupthalterung (1) Ständer (1)

Bezeichnung Menge
Sicherungsschrauben 2
Senkschrauben 10
Kabelschelle 1

Schritt 2: Installieren der Haupthalterung

Für Sony-Handler

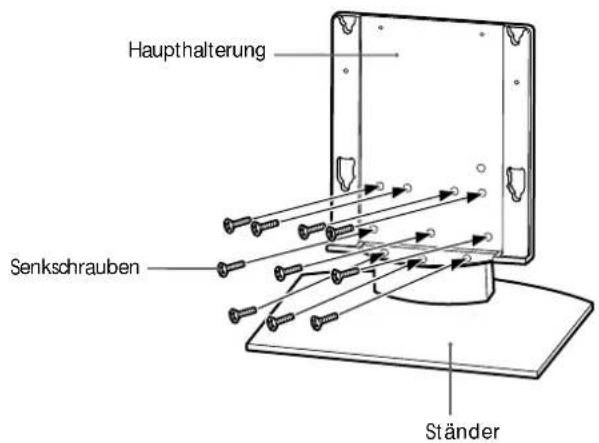

1 Richten Sie die Haupthalterung an den Bohrungen am Ständer aus. Befestigen Sie die Haupthalterung mit den zehn Senkschrauben am Ständer.

Bei thisem Schritt mssen mindestens zwei Personen die einzelnen Teile festhalten. Schrauben Sie die 10 Senkschrauben zunachst nur leicht fest undziehen Sie sie dann fest an.

Achtung

• Halten Sie den Ständer damit gut fest, so dass er stabil stehen.
• Wenn Sie zum Anziehen der Schrauben einen elektrischen Schraubenzieher verwenden, muss das Drehmoment ungebahr 2,45 N·m betragen. Verwenden Sie keine Schlagschraubmaschinen. Wenn Sie Schlagschraubmaschinen oder elektrische Schraubenzieher mit einem anderen Drehmoment als 2,45 N·m verwenden, werden die Schrauben überdreht. Dadurch konnen Teile oder die Schrauben selbst beschadigt werden und die Haupthalterung kann vom Ständer herunterfallen und Verletzungen verursachen.

ACHTUNG

Führn Sie erst die Installation vollständig durch und schliefen Sie dann das Netzkabel an eine Netzsteckdose an. Wenn das Netzkabel unter oder zwischen irgendwelchen Teilen eingeklemmt wird, kann es zu einem KurzschlusskommenundesbestehtdieGefahr eines elektrischenSchlags.WennSieüberdasNetzkabeloder das Bildschirmschnittstellenkabel stolpern, Kann der Ständer umkippen und Verletzungen verursachen.

Montieren Sie das Fernsehgerät auf dem Tischständer.

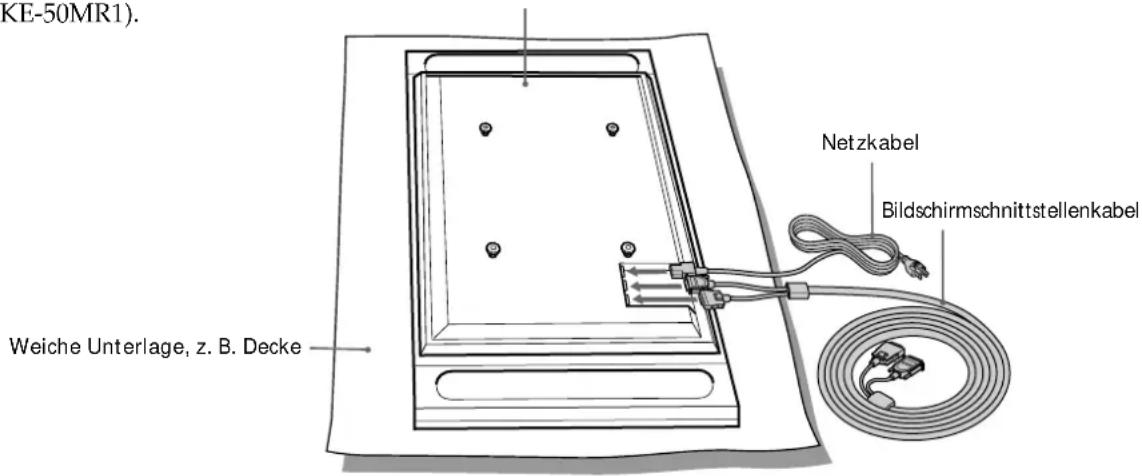

Schlieben Sie das Netzkabel und das Bildschirmschnittstellenkabel an das Fernsehgerät an.

Tipp

Naheres zum Anschlieben des Netzkabels und des Bildschirmschnittstellenkabels finden Sie in der Bedienungsanleitung zum Sony- Farbfernsehgerat mit Flachbildschirm (KE-42MR1/KE-50MR1).

Rückseite des Fernsehgerats

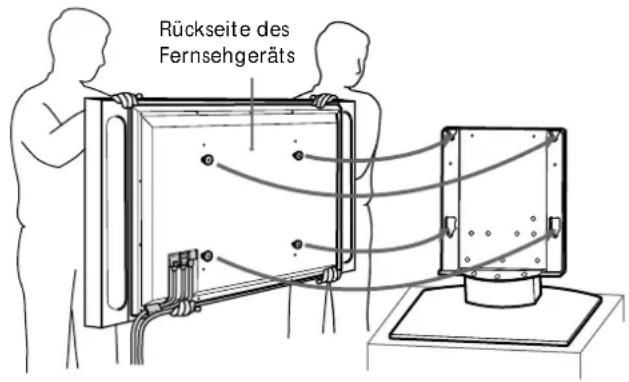

2 Halten Sie das Fernsehgerät mit mindestens noch einer weiteren Person links und rechts am oberen und unteren Rand fest. Führren Sie so die Haken an der Rückseite des Fernsehgeräts durch die Bohrungen in den Halterungen am Ständer. Vergewissern Sie sich danach, dass Sie die Haken am Fernsehgerät vollständig durch die vier Bohrungen in den Halterungen geführt haben.

Hinweis

Achten Sie darauf, nicht über das Netzkabel und das Bildschirmsschnittstellenkabel zu stolpern.

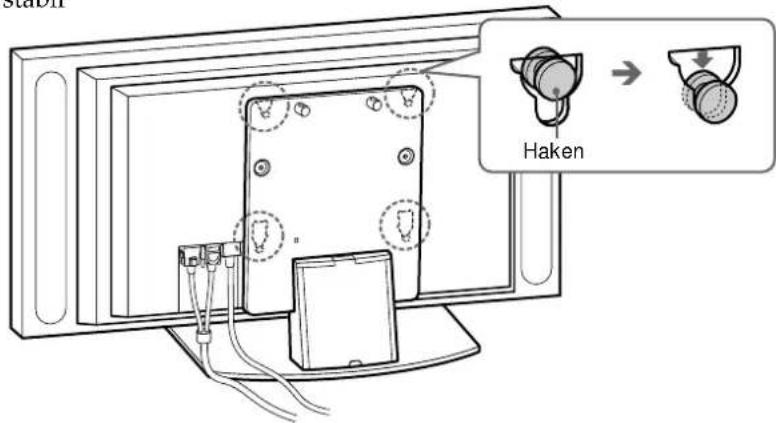

3 Senken Sie das Fernsehgerät dann gereade nach unten ab, bis die Haken fest in den Halterungen sitzen.

Hinweise

• Senken Sie das Fernsehgerät ganz bis nach unter ab. Stellen Sie sicher, dass das Fernsehgerät in horizontaler Position auf dem Ständer befestigt ist.

• Achten Sie daraufuf, dass der Tischständer bei der Montage des Fernsehgeräts stabil besteht.

3

2

Befestigen Sie das Fernsehgerät mit den beiden Sicherungsschrauben auf dem Ständer.

3

Führn Sie das Netzkabel und das Bildschirmschnittstellenkabel durch den Ständer.

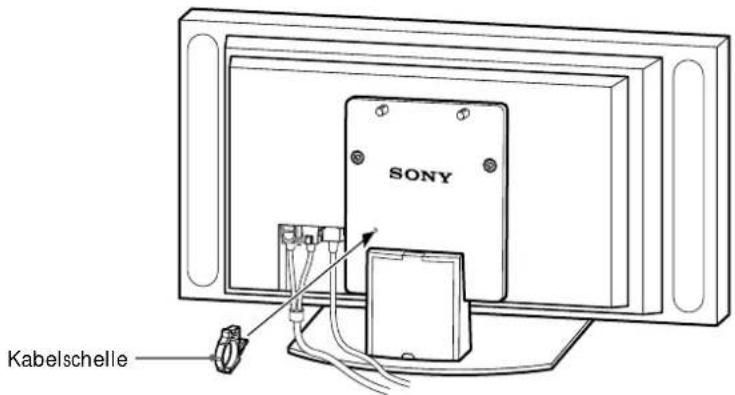

Befestigen Sie die Kabelschelle an der Haupthalterung.

0

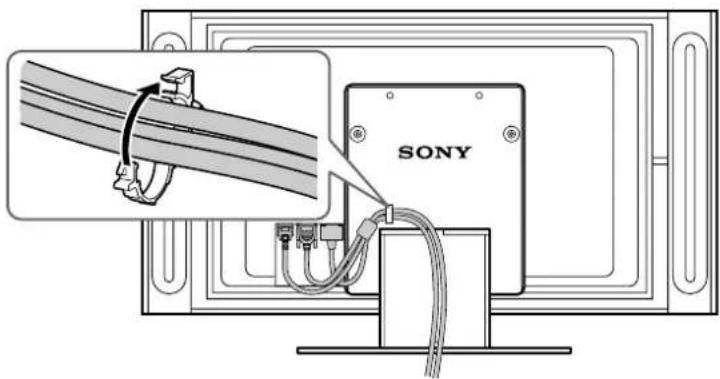

Ziehen Sie das Netzkabel und das Bildschirmschnittstellenkabel durch die Kabelschelle und fixieren Sie die beiden Kabel.

2

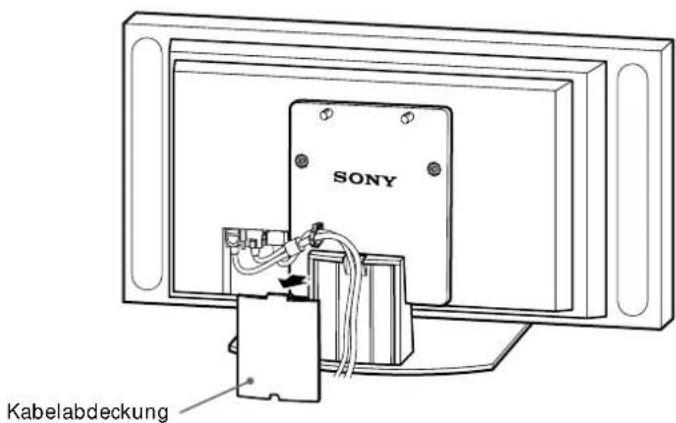

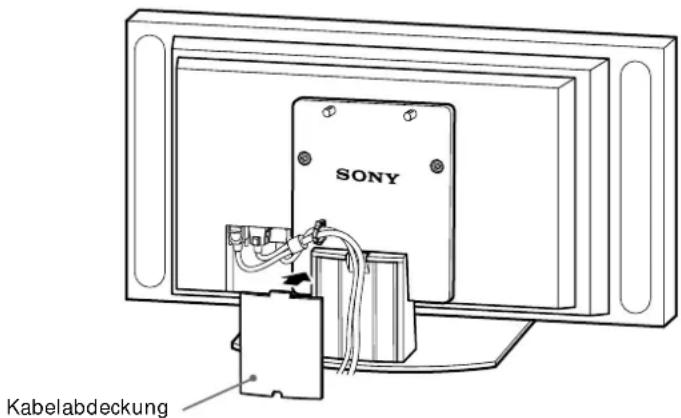

Entfernen Sie die Kabelabdeckung am Ständer und führen Sie das Netzkabel und das Bildschirmschnittstellenkabelinnen durch den Ständer.

3

4 Bringen Sie die Kabelabdeckung wieder am Ständer an.

4

4

Ergreifen Sie geeignete Maßnahmen, um ein Umkippen des Ständers zuverhindern.

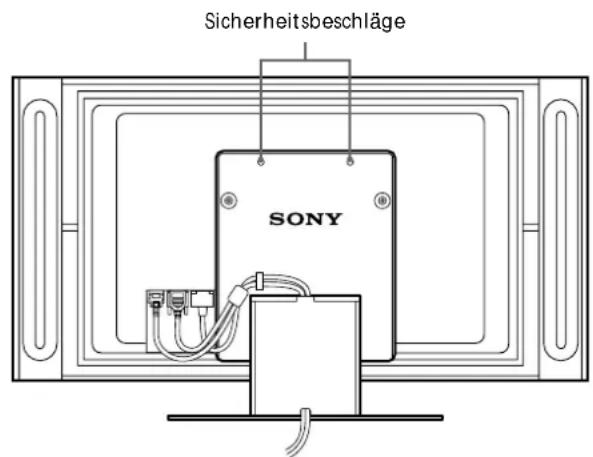

Ziehen Sie Sicherungsdrähte oder etwas Ähnliches durch die Bohrungen der Sicherheitsbeschläge am oberen Teil der Haupthalterung und befestigen Sie das andere Ende der Drahte an der Wand, damit der Tischständer fest verankert ist und nicht umkippen kann.

ACHTUNG

Ergreifen Sie unbedingt geeignete Maßnahmen, um ein Umkippen des Ständers zu verhindern. Andernfalls konnte der Tischständer bei einem Erdbeben umkippen und es besteht die Gefahr von Sachschäden und Verletzungen. Ziehen Sie Sicherungsdrähte oder etwas Ähnliches durch die Bohrungen der Sicherheitsbeschläge am oberen Teil der Haupthalterung und befestigen Sie das andere Ende der Drahte an der Wand, damit der Tischständer fest verankert ist und nicht umkippen kann.

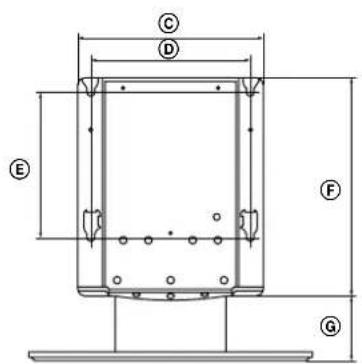

Technische Daten

		SU-P42T1 SU	P50T1
Maßebinheit: (mm) A 500 600
	B 295 321
	C 392
	D 340
	E 310
	F 461
	G 141
	H 602
Gewicht: (kg) 16,0 19,0

Änderungen, die dem technischen Fortschriftdienen, bleiben vorbehalten.
