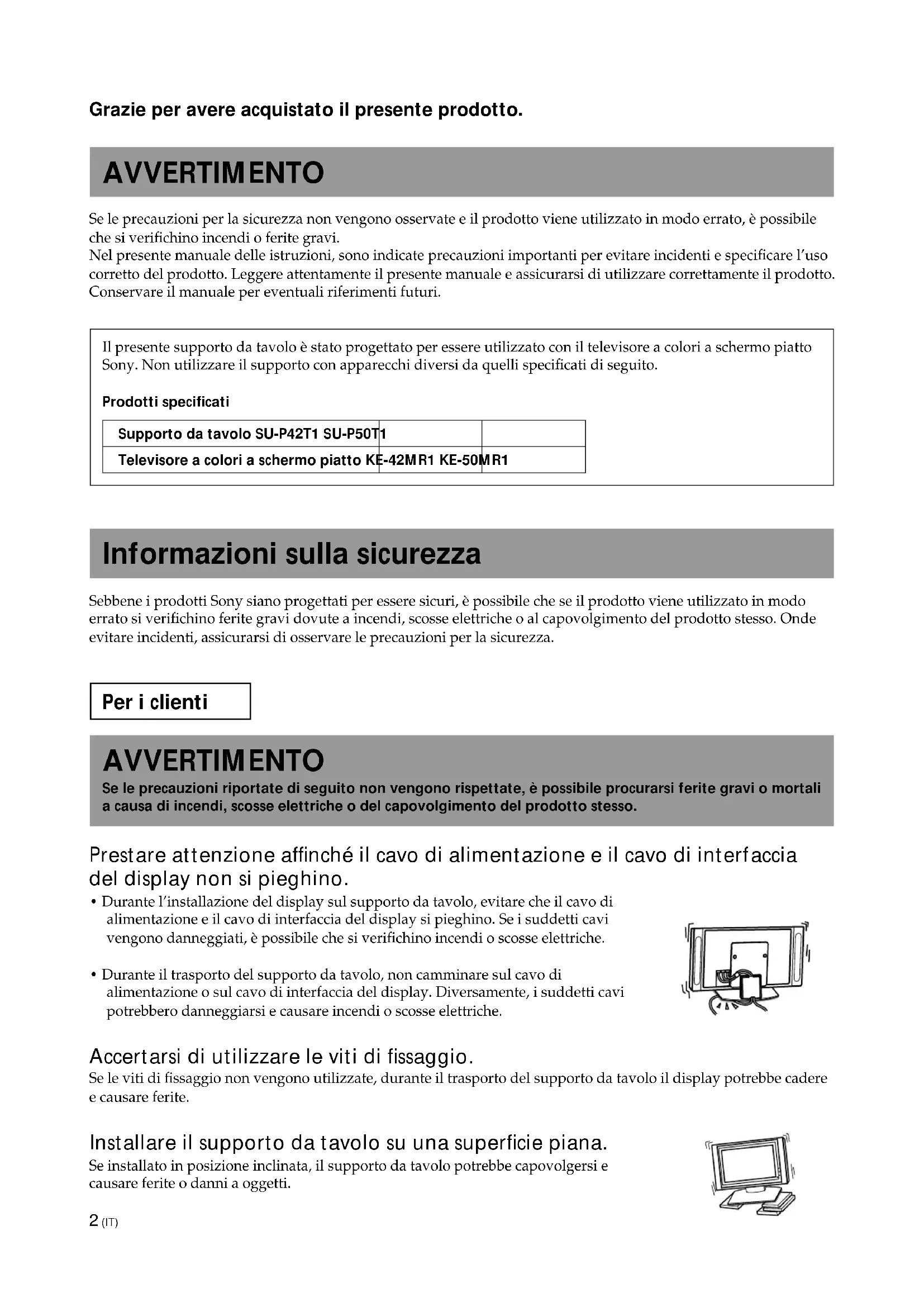

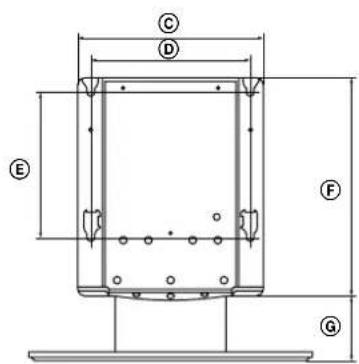

SU-P42T1 SU-P50T1 Maßeinheit: (mm) A 500 600 B 295 321 C 392 D 340 E 310 F 461 G 141 H 602 Gewicht: (kg) 16,0 19,0 B11 (DE)2 (IT) Grazie per avere acquistato il presente prodotto. AVVERTIMENTO Se le precauzioni per la sicurezza non vengono osservate e il prodotto viene utilizzato in modo errato, è possibile che si verifichino incendi o ferite gravi. Nel presente manuale delle istruzioni, sono indicate precauzioni importanti per evitare incidenti e specificare l’uso corretto del prodotto. Leggere attentamente il presente manuale e assicurarsi di utilizzare correttamente il prodotto. Conservare il manuale per eventuali riferimenti futuri. Il presente supporto da tavolo è stato progettato per essere utilizzato con il televisore a colori a schermo piatto Sony. Non utilizzare il supporto con apparecchi diversi da quelli specificati di seguito. Prodotti specificati Supporto da tavolo SU-P42T1 SU-P50T1 Televisore a colori a schermo piatto KE-42MR1 KE-50MR1 Informazioni sulla sicurezza Sebbene i prodotti Sony siano progettati per essere sicuri, è possibile che se il prodotto viene utilizzato in modo errato si verifichino ferite gravi dovute a incendi, scosse elettriche o al capovolgimento del prodotto stesso. Onde evitare incidenti, assicurarsi di osservare le precauzioni per la sicurezza. Per i clienti AVVERTIMENTO Se le precauzioni riportate di seguito non vengono rispettate, è possibile procurarsi ferite gravi o mortali a causa di incendi, scosse elettriche o del capovolgimento del prodotto stesso. Prestare attenzione affinché il cavo di alimentazione e il cavo di interfaccia del display non si pieghino.

• Durante l’installazione del display sul supporto da tavolo, evitare che il cavo di alimentazione e il cavo di interfaccia del display si pieghino. Se i suddetti cavi vengono danneggiati, è possibile che si verifichino incendi o scosse elettriche.

• Durante il trasporto del supporto da tavolo, non camminare sul cavo di alimentazione o sul cavo di interfaccia del display. Diversamente, i suddetti cavi potrebbero danneggiarsi e causare incendi o scosse elettriche. Accertarsi di utilizzare le viti di fissaggio. Se le viti di fissaggio non vengono utilizzate, durante il trasporto del supporto da tavolo il display potrebbe cadere e causare ferite. Installare il supporto da tavolo su una superficie piana. Se installato in posizione inclinata, il supporto da tavolo potrebbe capovolgersi e causare ferite o danni a oggetti.3 (IT) Installare il supporto da tavolo su una superficie stabile. Se il supporto da tavolo viene installato su una superficie instabile potrebbeperdere l’equilibrio e capovolgersi o cadere, causando ferite o danni a oggetti. Assicurarsi di prendere le dovute precauzioni in modo che il supporto non si capovolga. Diversamente, è possibile che, ad esempio durante un terremoto, il supporto da tavolo si capovolga causando feriteo danni a oggetti. Fare passare un cavo o un filo attraverso i fori degli attacchi di sicurezza situati nella partesuperiore della staffa principale e fissarne l’altra estremità alla parete per bloccare il supporto da tavolo ed evitareche si capovolga. Non appoggiarsi né aggrapparsi al supporto da tavolo. Il supporto da tavolo potrebbe capovolgersi e causare ferite. Non bloccare i fori di ventilazione del display. Se tali fori vengono bloccati coprendo la parte superiore del supporto da tavolo conun panno o simile, l’apparecchio potrebbe surriscaldarsi e causare incendi. Accertarsi di trasportare il supporto secondo quanto indicato nel presente manuale. Se trasportato in modo non corretto, il supporto da tavolo potrebbe capovolgersi e causare ferite. Prestare attenzione a non inciampare nel cavo di alimentazione o nel cavo di interfaccia del display. Se si inciampa sul cavo di alimentazione o sul cavo di interfaccia del display, il supporto potrebbe capovolgersicausando ferite. Non trasportare il supporto da tavolo con il display installato. Prima di trasportare il supporto da tavolo, rimuovere il display, diversamente, ildisplay potrebbe cadere e causare ferite a persone. ATTENZIONE Se le precauzioni riportate di seguito non vengono rispettate, è possibile procurarsi ferite o che siverifichino danni a oggetti. Non installare sul supporto apparecchi diversi da quelli specificati. Il presente supporto da tavolo è stato progettato per essere utilizzato con il prodotto specificato. Se vengonoutilizzati altri prodotti, questi potrebbero cadere e causare ferite o danni a oggetti. Italiano IT4 (IT) Precauzioni Per mantenere pulito il supporto, di tanto in tanto pulirlo con un panno morbido asciutto. Rimuovere le macchie persistenti con un panno leggermente inumidito con un detersivo per piatti diluito con acqua. Quindi asciugare l’area con un panno morbido asciutto. Non utilizzare sostanze chimiche quali solventi o benzene, onde evitare di danneggiare la finitura del supporto. Montare il supporto da tavolo Per gli installatori Sony Le seguenti istruzioni sono rivolte esclusivamente agli installatori Sony. Assicurarsi di leggere le precauzioni per la sicurezza di cui sopra e di prestare particolare attenzione durante l’installazione, la manutenzione e i controlli del presente prodotto. Assicurarsi che l’installazione venga effettuata da due o più persone. Assicurarsi che l’installazione del display sul supporto da tavolo venga effettuata da due o più persone. Diversamente, è possibile che si verifichino incidenti o si causino ferite. Accertarsi di montare il supporto da tavolo seguendo le istruzioni indicate nel presente manuale. Se le viti sono lenti o non avvitate, il supporto da tavolo potrebbe inclinarsi o capovolgersi oppure il display potrebbe cadere causando ferite o danni a oggetti. Installare saldamente il display seguendo la procedura appropriata. Accertarsi di stringere in modo saldo le viti. Se il display non viene installato in modo corretto, potrebbe cadere e causare ferite. Prestare attenzione a non ferirsi le mani o le dita durante il montaggio del supporto da tavolo. Durante il montaggio del supporto da tavolo o durante l’installazione del display, prestare attenzione a non ferirsi le mani o le dita. Precauzioni relative all’installazione

• Sistemare il materiale della confezione sul pavimento prima di procedere al montaggio del supporto da tavolo.

• Installare il supporto su una superficie solida e piana. Non installare il supporto in una posizione angolare né in pendenza. Onde evitare quanto riportato sopra, osservare le seguenti precauzioni. – Prima di installare il supporto su una superficie morbida quale un tappeto, appoggiare sopra tale superficie un pannello. – Non installare il supporto in luoghi soggetti alla luce solare diretta né in prossimità di impianti di riscaldamento. – Non installare il supporto in luoghi soggetti a temperature elevate o umidi né in esterni. Per gli installatori Sony5 (IT) Punto 1: Verifica dei componenti

• Preparare un cacciavite Phillips.

• Prestare particolare attenzione ad evitare di ferirsi durante l’installazione della staffa principale. Staffa principale (1 pezzo) Supporto (1 pezzo) Punto 2: Installazione della staffa principale

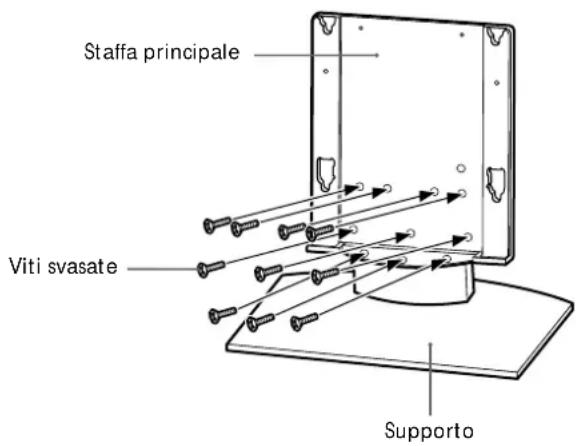

Allineare la staffa principale con i fori delle viti presenti nel supporto. Fissare la staffa principale al supporto mediante dieci viti svasate. Assicurarsi che durante la procedura il supporto sia sorretto da due o più persone. Dopo averle inserite temporaneamente, serrare le 10 viti svasate. Avvertenza

• Tenere il supporto da tavolo in modo saldo e in posizione stabile.

• Se per serrare le viti viene utilizzato un avvitatore elettrico, la forza di serraggio da applicare deve essere pari a circa 2,45 N·m. Non utilizzare avvitatori ad impatto. Se viene utilizzato un avvitatore ad impatto o elettrico applicando una forza di serraggio superiore a 2,45 N·m, le viti verranno serrate eccessivamente. Ciò potrebbe danneggiare i componenti o le viti stesse, causando la caduta della staffa principale dal supporto e dunque eventuali ferite. Per gli installatori Sony Nome QuantitàVite di fissaggio 2Vite svasata 10Fermacavo 1 Per gli installatori Sony Viti svasateStaffa principaleSupporto6 (IT) Punto 3: Installazione del display ATTENZIONE Prima di collegare il cavo di alimentazione alla presa di rete, completare l’installazione. Se il cavo di alimentazione rimane incastrato sotto o tra parti dell’apparecchio, è possibile che si verifichino cortocircuiti o scosse elettriche. Prestare attenzione a non inciampare nel cavo di alimentazione o nel cavo di interfaccia del display, onde evitare che il supporto si capovolga e causi ferite.

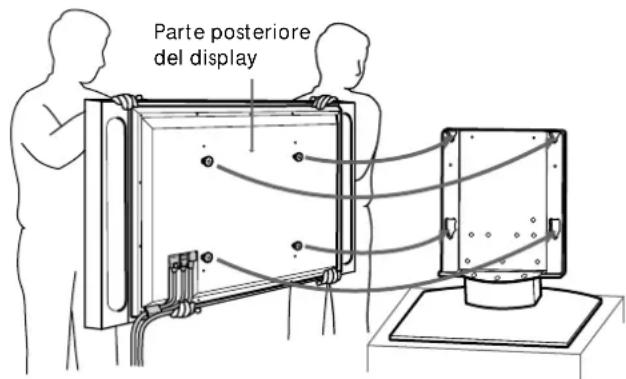

Installare il display sul supporto da tavolo. 1 Collegare il cavo di interfaccia del display e il cavo di alimentazione al display. Suggerimento Per ulteriori informazioni sul collegamento del cavo di alimentazione e del cavo di interfaccia del display, consultare il manuale delle istruzioni del televisore a colori a schermo piatto Sony (KE-42MR1/KE-50MR1). 2 Accertarsi che i bordi destro e sinistro delle parti superiore e inferiore del display siano sorretti da due o più persone durante l’inserimento dei ganci del display nei fori delle parti di fissaggio del supporto. Verificare che i ganci nella parte posteriore del display siano completamente inseriti nei quattro fori sulle parti di fissaggio. Nota Prestare attenzione a non inciampare nel cavo di alimentazione o nel cavo di interfaccia del display. Per gli installatori Sony

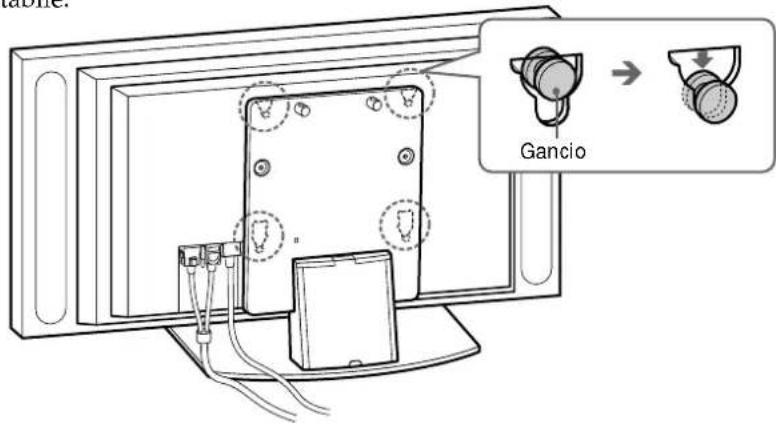

Parte posteriore del displayPanno morbido(ad es. una coperta)Cavo di alimentazioneCavo di interfacciadel displayParte posterioredel display 27 (IT) 3 Fare scorrere il display perpendicolarmente verso il basso finché non si trova in posizione. Note

• Fare scorrere il display per tutta la lunghezza. Accertarsi che il display sia installato in modo orizzontale nel supporto.

• Durante l’installazione del display, tenere il supporto da tavolo in posizione stabile.

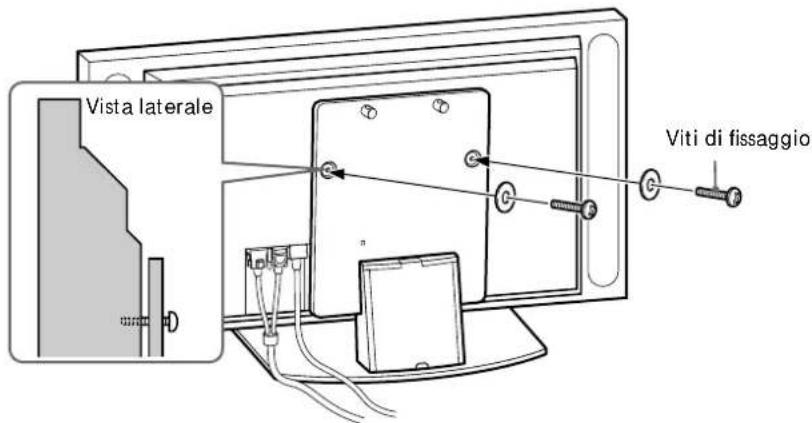

Applicare il display al supporto utilizzando le due viti di fissaggio.

GancioViti di fissaggioVista laterale8 (IT)

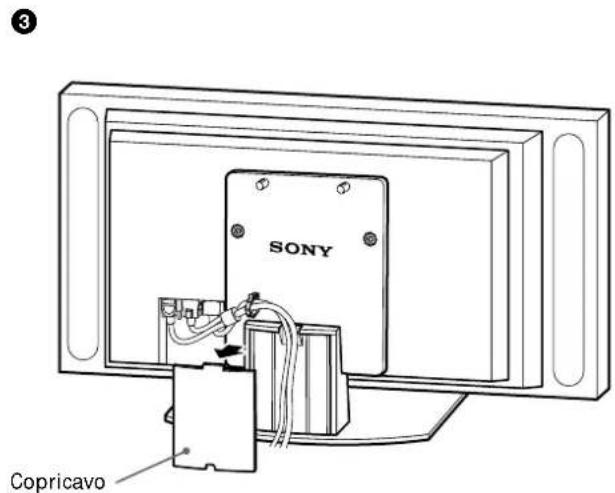

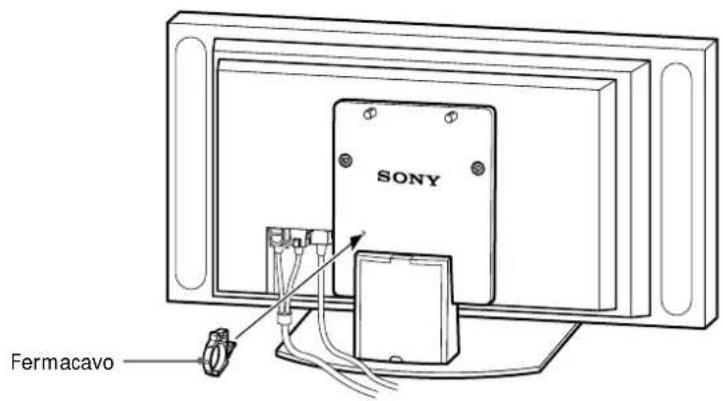

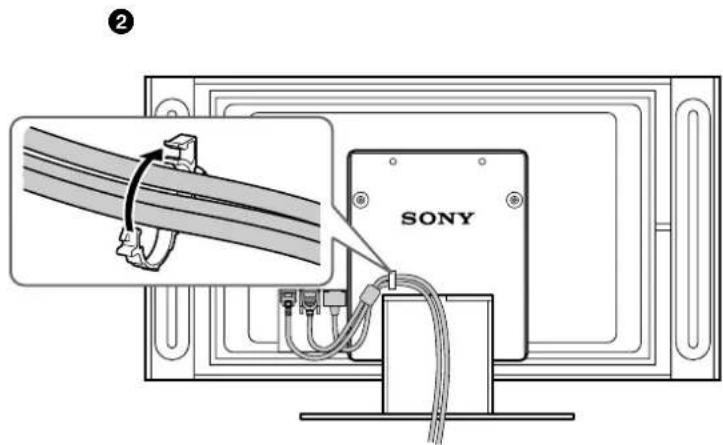

Fare passare il cavo di interfaccia del display e il cavo di alimentazione attraverso il supporto. 1 Fissare il fermacavo alla staffa principale. 2 Fare passare il cavo di alimentazione e il cavo di interfaccia del display attraverso il fermacavo, quindi fissarli. 3 Rimuovere il copricavo dal supporto e fare passare il cavo di alimentazione e il cavo di interfaccia del display all’interno del supporto. Fermacavo

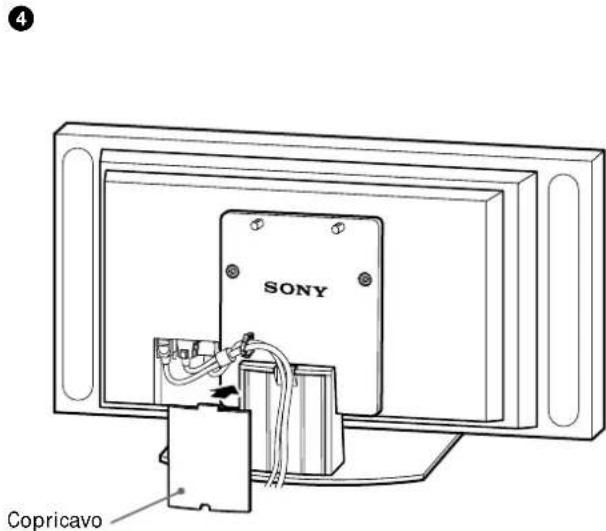

Copricavo9 (IT) 4 Riapplicare il copricavo al supporto.

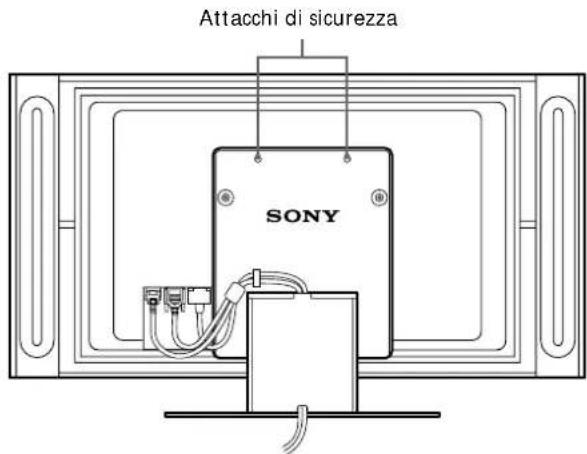

Assicurarsi di prendere le dovute precauzioni in modo che il supporto non si capovolga. Fare passare un cavo o un filo attraverso i fori degli attacchi di sicurezza situati nella parte superiore della staffa principale e fissarne l’altra estremità alla parete per bloccare il supporto da tavolo ed evitare che si capovolga. ATTENZIONE Assicurarsi di prendere le dovute precauzioni in modo che il supporto non si capovolga. Diversamente, è possibile che, ad esempio durante un terremoto, il supporto da tavolo si capovolga causando ferite o danni a oggetti. Fare passare un cavo o un filo attraverso i fori degli attacchi di sicurezza situati nella parte superiore della staffa principale e fissarne l’altra estremità alla parete per bloccare il supporto da tavolo ed evitare che si capovolga.

Copricavo Attacchi di sicurezza10 (IT) Caratteristiche tecniche Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.
