MANUALE UTENTE UNAEN1 SONY

Istruzioni per l'uso

Prima di usare l'unità, leggere attendamente queste istruzioni e conservarle per riferimenti futuri.

ATTENZIONE

Per evitare il rischio di incendi o scosse elettriche, non esporre l'apparecchio alla pioggia o all'umidità.

Indices

Precauzioni per l'uso 4
Precauzioni per il maneggio 5
Manutenzione 6
Identificazione delle parti 7
Prima dell'uso 8
Preparativi 8

Collegamento ad un LAN con un adattatore Ethernet 8

Accesso a Internet 9

Scollegamento dell'adattatore USB-Ethernet alla videocamera 10
Collegamento a xDSL, modem per TV via cavo, ecc. 11
Solutione di problemi 12
Caratteristiche tecniche 13

Introduzione

• Il collegamento USB permette la trasmissione di dati tra un LAN e una videocamera compatibile con adattatore di rete USB.
• L'adattatore USB-Ethernet è un dispositivo alimentato via bus e quando l'alimentazione viene fornita alla videocamera.
• L'adattatore USB-Ethernet riconosce automaticamente 10BASE-T/ 100BASE-TX*.
• L'adattatore USB-Ethernet è compatible con 100BASE-TX, ma la velocità interfaccia dipende alla velocità di trasmissione USB.

Precazioni per l'uso

Dove non collocare quello dispositivo

Indipendente da che l'adattatore USB-Ethernet sia in uso o in deposito, non collocarlo in alcuno dei seguenti luoghi. Questo potrebbe causare guasti.

• Luoghi a temperature extremamente alto La temperatura sale notevolmente all'interno di un auto con i finestrini chiusi in estate o al sole e si lascia l'adattatore USB-Ethernet al suo interno"This potrebbe deformarsi o guastarsi.
• Luoghi con umidità eccessiva, polvere, fuliggine o vapore L'uso dell'adattatore USB-Ethernet in tali ambienti cui cause incendi o scosse elettriche.
• Luoghi dove bambini piccoli possano toccarlo Esiste il rischio di ferite, scosse elettriche e guasti.
  Dove batte il sole o nei pressi di caloriferi Esiste il rischio di deformazioni o guasti.
• Luoghi con vibrazioni eccessive
• Luoghi con forte elettromagnetismo
• Luoghi con sabbia eccessiva In luoghi come spiagge o altre aree sabbiose o quando si levano nugoli di polvere, proteggere l'adattatore USB-Ethernet della sabbia e alla polvere. Esiste il rischio di guasti.

Precauzioni per il maneggio

• L'uso dell'adattatore USB-Ethernet riduce la durata del blocco batteria, perché sfrutta il blocco batteria della videocamera.

• Quando non si usa l'adattatore USB-Ethernet, scollegarlo alla videocamera per evitare che il blocco batteria della videocamera si scarichi.

• Non sollevare la videocamera tenero l'adattatore USB-Ethernet o il suo cavo.

• Non estrarre il connettore tirando il suo cavo.

• Non piegare o aplicare forza eccessiva al cavo.

• Collegare quello adattatore USB-Ethernet solo ad una rete o linea Telefonica designata Se si collega l'adattatore USB-Ethernet a una delle seguenti reti o linee Telefoniche, una corrente eccessiva fluisceattraverso il connettore, causando guasti, surriscaldamenti o incendi. In particolare, non collegare mai ad una linea Telefonica domestica o per uffici.

• Reti diverse dal tipo 10BASE-T e 100BASE-TX

• Linea Telefonica ordinaria

• Presa (analogica, digitale) di Telefono pubblico compatibile con ISDN (digitale)

• Linea PBX (centralino privato digitale)

• Linea Telefonica domestica o per uffici

• Qualsiasi altri tipo di linea Telefonica

Evitare collegamenti erronei

• Evitare la penetrazione di piccoli peszzi di metallo nel connettore. Un cortocircuito tra i piedini può incendi o guasti.

• Inserire il connettore complefamente diritto. Se lo si inseisce obliquamente, si può causare un cortocircuito tra i piedini, che può causare incendi o guasti.

• Scollegare il cavo LAN prima di spostare l'adattatore USB-Ethernet. Lo spostamento con il cavo LAN alla collegato più danneggiare il cavo e causare incendi, scosse elettriche o lesioni se l'adattatore USB-Ethernetcade o si rovescia. Fare inoltre attenzione a non lasciare cadere l'adattatore USB-Ethernet.

Interferenze elettromagnetice

Se si colloca l'adattatore USB-Ethernet vicino ad un altro dispositivo elettronico, si possono avere effetti negativi reciproci. In particolari, i disturbi da quello dispositivo posso sono influire su teilevisori o radio nei pressi. In quello caso, procedere come segue:

• Allontanare il più possibile l'adattatore USB-Ethernet dal tevisore o alla radio.

• Cambiare l'orientamento dell'antenna del teilevisore o della radio.

Manutenzione

Pulire l'adattatore USB-Ethernet con un panno morbido asciutto. Se l'adattatore USB-Ethernet è molto sporco, pulirlo con un panno inumidito con un poco di detergente neutro e quindi asciugare. Non usare solventi, benzina, alcohol, ecc., perché danneggiano la superficie dell'adattatore USB-Ethernet.

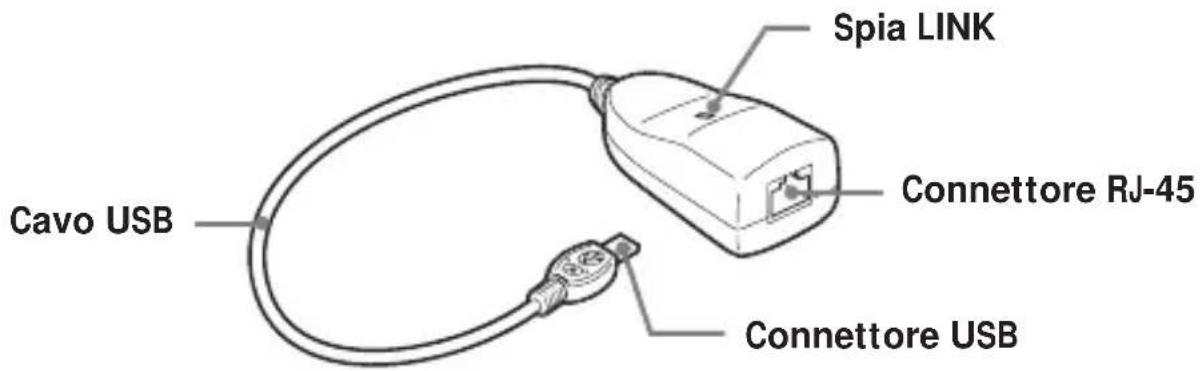

Identificazione delle parti

Quando si collega l'adattatore USB-Ethernet, farlo correttamente controlling la forma dei connettori.

Connette USB: Per il collegamento ad una videocamera compatible USB.

Connettore RJ-45: Per il collegamento ad un Cavo LAN.

Cavi LANutilizzabili

Cavo diritto a coppia incrociata non schermato (UTP)

• Categoria 3,4,5 con 10BASE-T
• Categoria 5 con 100BASE-TX

Spia LINK

Lo stato della spia indica lo stato di comunicazione dell'adattatore USB-Ethernet :

Spia Significato
Arancione	Accesa	Comunicazione 10BASE-T, nessuna trasmissione dati
	Lampeggiante	Comunicazione 10BASE-T, trasmissione dati
Verde	Accesa	Comunicazione 100BASE-TX, nessuna trasmissione dati
	Lampeggiante	Comunicazione 100BASE-TX, trasmissione dati
-	Spenta	Nessuna communicatesione

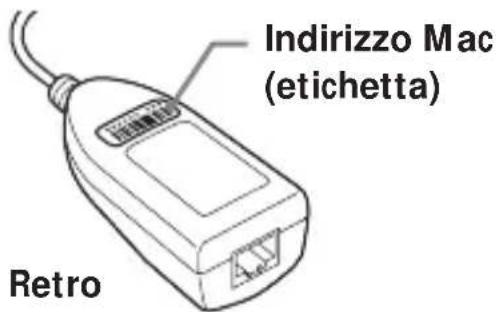

Indirizzo MAC

Un modem per TV via cavo può necessitate di un indirizzo MAC per l'impostazione. In quello caso, registrar i dati voce (lettere e numeroi) riportati su但这a etichetta.

Prima dell'uso

Questo adattatore USB-Ethernet è esclusivamente per l'uso con una videocamera compatible con adattatore di rete USB. Prima dell'uso,fare riferimento alle "Istruzioni per l'uso della funzione di rete/applicazione".

Preparativi

Per il collegamento a Internet, prima collegare l'adattatore USB-Ethernet ad una videocamera compatibile con adattatore di rete USB.

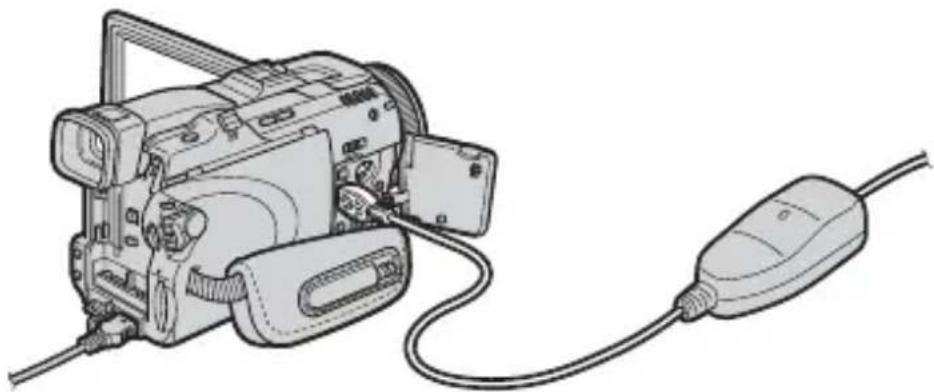

Collegamento ad un LAN con un adattatore Ethernet

Collegamento a Internet tramite un LAN (Ethernet) using an adattatore USB-Ethernet.

1 Collegare I'adattatore USB-Ethernet al cavo LAN.

Nota

Per 10BASE-T, usare un cavo LAN diritto a coppiia incrociata non schermato categoria 3, 4, 5.

Per 100BASE-TX, usare un cavo LAN diritto a coppia incrociata non schermato categoria 5.

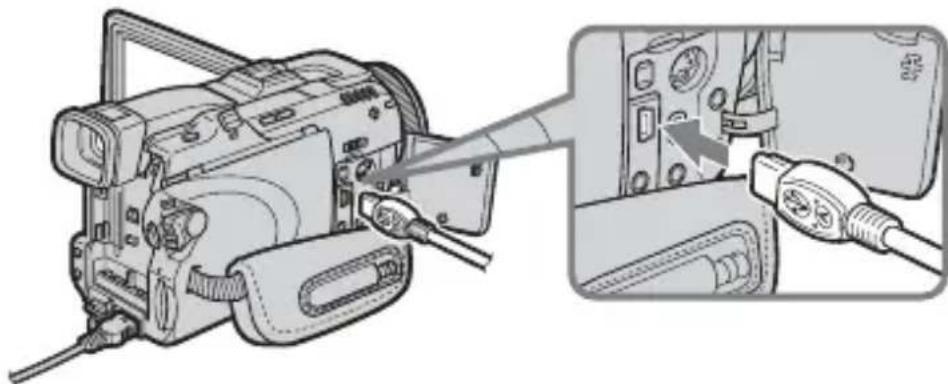

2 Collegare il connettore USB dell'adattatore USB-Ethernet alla presa (USB) della videocamera.

Nota

La posizione della presa (USB) varia a seconda dei modelli.

Per dettagli, fare riferimento al manuale di istruzioni della videocamera.

3 Regolare l'interruttore di alimentazione della videocamera compatibile con con adattatore di rete USB su "Memory/ Network" per visualizzare Network Menu.

La videocamera è ora pronta per la comunicazione.

Nota

Collegare l'adattatore USB-Ethernet direttamente alla videocamera. Né quello adattatore USB-Ethernet né la videocamera sono compatibili con un pannello di collegamento USB.

Accesso a Internet

Per dettagli su come collegarsi fare riferimento alle "Istruzioni per l'uso della funzione di rete/applicazione" della videocamera.

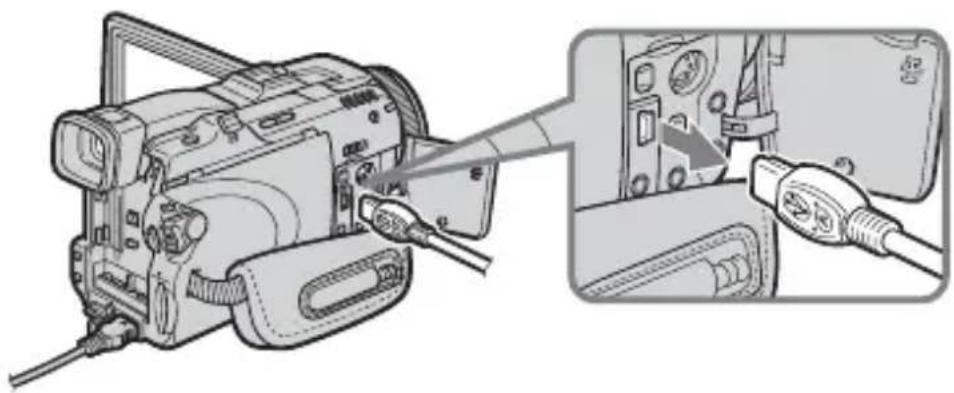

Scollegamento dell'adattatore USB-Ethernet alla videocamera

1 Scollegare il connettore USB dell'adattatore USB-Ethernet alla presa (USB) della videocamera.

2 Scollegare il cavo LAN dall'adattatore USB-Ethernet.

Collegamento a xDSL, TV via cavo, ecc.

Se il modem xDSL o il modem per TV via cavo e del tipo router
Collegare l'adattatore USB-Ethernet al modem tramite cavo LAN.
Se il modo xDSL o il modem per TV via cavo è del tipo brigde (1:1)
Con la presa Ethernet del modem collegata ad un router reperibile in commercio, collegare l'adattatore USB-Ethernet alla presa Ethernet del routertramite un cavo LAN.
Se il modem xDSL o il modem per TV via cavo è privo di presa USB
Non è possibile usare l'adattatore USB-Ethernet con tale modem. Sostituire il modem con uno del tipo router.
- Per dettagli sul modem, contattare l'azienda xDSL o di TV via cavo.
- Se il modem per TV via cavo richiede un indirizzo MAC per l'impostazione, l'indirizzo cui esso è uscere utilizzabile solo con un modello che è stato registrato. Per dettagli, consultare l'azienda di TV via cavo.
- L'indirizzo MAC è riportato sul retro dell'adattatore USB-Ethernet. (Pagina 7)
- Può non èsere possibile usare l'adattatore USB-Ethernet quando ci si collega in alcuni edifici pubblici, come per esempio alberghi, se è necessaria un'autorizzazione.

Soluzione di problemi

Se si incontrano problemi durante l'uso di但这a unità, usare la segunte tabella o visitare il nostro site web a http://www.sony.net/ per porvi rimedio. Se si usa un modem per TV via cavo, cui possere necessario cancellare le sue impostazioni. Controllare con l'azienda di TV via cavo. Se il problema rimane insoluto, contattare il proprio rivenditore Sony.

Sintomo Causa/Rimedio
Non è possibile scaricare pagine del browser.	Il cavo LAN non è collegato correttamente all'adattatore USB-Ethernet. →Collegarlo correttamente.
Non è possibile collegarsi.	L'adattatore USB-Ethernet non è collegato correttamente alla presa (USB) della videocamera compatible con adattatore di rete USB. →Collegarlo correttamente. La videocamera compatible con adattatore di rete USB non è regolata nel modo di rete. →Regolare l'interruttore POWER su "Memory/Network". Il modem per TV via cavo non può riconoscere l'adattatore di rete. →Spagnere il modem per TV via cavo e quindi riaccenderlo. →Impostare il modem per TV via cavo in modo che riconosca l'adattatore USB-Ethernet. (Contattare l'azienda di TV via cavo per come impostare il modem per TV via cavo.)
Non è possibile inviare o ricevere posta elettronica.	Le dimensioni del file di imagine allegato eccedono la capacité del server posta. →Reimpostare le dimensioni del file di imagine allegato per renderlo più piccolo. (Fare riferimento al manuale della videocamera per come impostare le dimensioni.)
Non è possibile collegarsi alla rete dopo che è stato applicato l'adattatore USB-Ethernet,anche quando il computer è collegato al modem per TV via cavo.	Il modem per TV via cavo non può riconoscere il computer. →Spagnere il modem per TV via cavo e quindi riaccenderlo. →Impostare il modem per TV via cavo in modo che riconosca il computer. (Contattare l'azienda di TV via cavo per come impostare il modem per TV via cavo.)

Caratteristiche tecniche

Parte interfaccia LAN

Standard interfaccia IEEE802.3 (10BASE-T)/

IEEE802.3U (100BASE-TX)

Connettore interfaccia RJ-45

Controllo accesso CSMA/CD

Parte interfaccia USB

Standard interfaccia Compatible USB

Connettore interfaccia Spina mini-A

Alimentazione Alimentazione tramite bus

Tensione operativa 5V CC (fornita dall'interfaccia USB)

Consumo di corrente Massimo 200mA

Generali

Dimensioni

Circa 69.26,5.35 mm

(larghezza · altezza · profondità)

Lunghezza totale cavo Circa 355mm

Peso Circa 36g

Temperatura di impiego Da 0^ a +40^

Temperatura di deposito Da -20^ a +60^

Accessori

Istruzioni per l'uso (1)

Il disegno e le caratteristiche tecniche sono soggetti a modifiche alla preavviso.
