BEDIENUNGSANLEITUNG UNAEN1 SONY

Lesen Sie vor dem Betrieb diese Anleitung sorgfältig durch, und bewahren Sie sie zum späteren Nachschlagen gut auf.

ACHTUNG

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Inhaltsverzeichnis

Zur besonderen Beachtung 4
Vorsichtsmaßnahmen beim Betrieb 5
Wartung 6
Bezeichnung der Teile 7
Vor dem Betrieb 8
Vorbereitung 8

Anschluss an ein LAN über den Ethernetadapter 8

Internetzugriff 9

Abtrennen des USB-Ethernetadapters vom Camcorder. 10
Anschluss an xDSL, Kabelmodem usw. 11
Storungssuche 12
Technische Daten 13

Merkmale

• Der USB-Ethernetadpter erhögt eine Datenübertragung zwischen einem LAN-Network und einem USB-kompatiblem Camcorder.
• Der USB-Ethernetadapter wird vom Camcorder mit Strom versorgt.

• Der USB-Ethernetadapter erkennt automatisch 10BASE-T/100BASE-TX*.

• Der USB-Ethernetadapter ist mit 100BASE-TX kompatibel, die Schnittstellenrate hangt jedoch von der USB-Übertragungsrate ab.

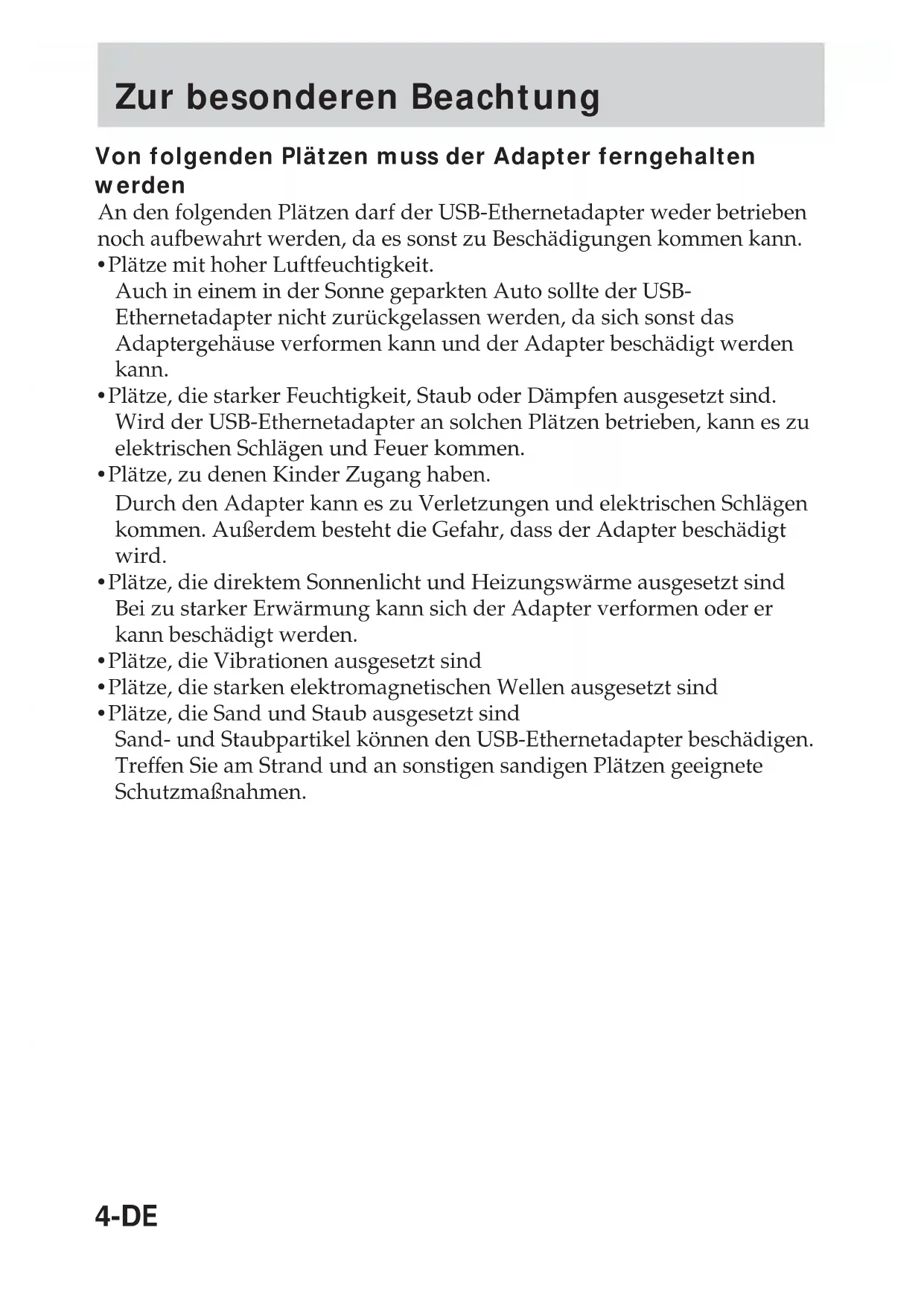

Zur besonderen Beachtung

Von folgenden Plätzen muss der Adapter ferngehalten werden

An den folgenden Plätzen darauf der USB-Ethernetadapter weder betrieben noch aufbewahrt werden, da es sonst zu Beschädigungen kommt kann.

• Plätze mit hoher Luftfeuchtigkeit.

Auch in einem in der Sonne geparkten Auto sollte der USB-

Ethernetadapter nicht zurückgelassen werden, da sich sonst das

Adapterergehause verformen kann und der Adapter beschädigt werden kann.

• Plätze, die starker Feuchtigkeit, Staub oder Dämpfen ausgesetzt sind.

Wird der USB-Ethernetadapter an solchen Plätzen betrieben, kann es zutelektrischen Schlägen und Feuer kommt.

• Plätze, zu denen Kinder Zugang haben.

Durch den Adapter kann es zu Verletzungen und elektrischen Schlägen kommt. Außen dem besteht die Gefahr, dass der Adapter beschädigt wird.

• Plätze, die direktem Sonnenlicht und Heizungswärme ausgesetzt sind Bei zu starker Erwärung kann sich der Adapter verformen oder er kann beschädigt werden.
• Plätze, die Vibrationen ausgesetzt sind
• Plätze, die starken elektromagnetischen Wellen ausgesetzt sind
• Plätze, die Sand und Staub ausgesetzt sind

Sand- und Staubpartikel konnen den USB-Ethernetadapter beschädigen.

Treffen Sie am Strand und an sonstigen sandigen Plätzen geeignete

Schutzmaßnahmen.

Vorsichtsmaßnahmen beim Betrieb

• Da USB-Ethernetadapter vom Akku des Camcorders versorgt wird, verfügbar sich die Betriebszeit des Akkus.
• Trennen Sie den USB-Ethernetadapter vom Camcorder ab, um eine unnottige Belastung des Camcorder-Akkus zu vermeiden.
• Fassen Sie den Camcorder nicht am USB-Ethernetadapter und nicht am Kabel an.
  Fassen Sie beim Abtrennen niemals am Kabel an.
• Achten Sie darauf, dass das Kabel nicht zu stark gespannt wird und nicht geknigt wird.
• Schließen Sie den USB-Ethernetadapter nur an ein geeignetes Netzwerk oder eine Telefonleitung an.

An folgenden Netzwerken und Telefonleitungen darf der USB-Ethernetadapter nicht angeschlossen werden, da es zu Beschädigungen, Überhitzung und Feuer kommt kann. Auf keinen Fall darf der Adapter an einer Heim- oder Firmen-Telefonanlage angeschlossen werden.

• Anderes Netzwerk als 10BASE-T und 100BASE-TX
• Normale Telefonleitung
• ISDN-Buchse eines öffentlichen Telefons (analog, digital)
• PBX-Leitung (Digital Private Branch Exchange)
• Heim- oder Firmen-Telefonanlage
• Andere Arten von Telefonleitungen

Fuhren Sie den Anschluss sorgfältig aus.

• Achten Sie daraufuf, dass keine Metallteile in den Stecker gelangen, da es sonst durch einen Kurzschluss der Stifte zu Feuer oder Beschädigungen kommt kann.

• Stecken Sie den Stecker unverkantet und vollständig ein. Wird er verkantet eingesteckt, kann es durch Kurzschluss der Stifte zu Feuer und Beschädigungen kommt.

• Trennen Sie beim Transport das LAN-Kabel ab. Ansonsten besteht die Gefahr, dass es durch Herunterfallen des USB-Ethernetadapters zu einer Beschädigung des Kabels, zu Feuer, zu elektrischen Schlägen oder Verletzungen kommt. Achten Sie sorgfältig daraufuf, dass der USB-Ethernetadapter nicht herunterfällt.

Elettromagnetische Interferenzen

Wenn sich der USB-Ethernetadapter sehr dicht an anderen elektrischen Geräten kommt, kann es zu gegenseitigen Störungenkommen. Wenn es beispielsweise zu Störungen des Fernseh- oder Radioempfangs kommt, verfahren Sie wie folgt:

• Entfernen Sie den USB-Ethernetadapter weiter vom Fernseher oder Radio.
• Richten Sie die Antennen des Fernsehers oder Radios anders aus.

Wartung

Wischen Sie den USB-Ethernetadapter mit einem weichen, trocknen Tuch ab. Starke Verschmutzungen entfern den Sie mit einem leicht mit einem milden Haushaltsreiniger angefeuchteten Tuch. Wischen Sie den Adapter anschließend trocken.

Auf keinen Fall)dürfen Verdünner, Benzin, Alkohol usw. verwendet werden, da diese Materialien das Gehäuse des USB-Ethernetadapters angreifen.

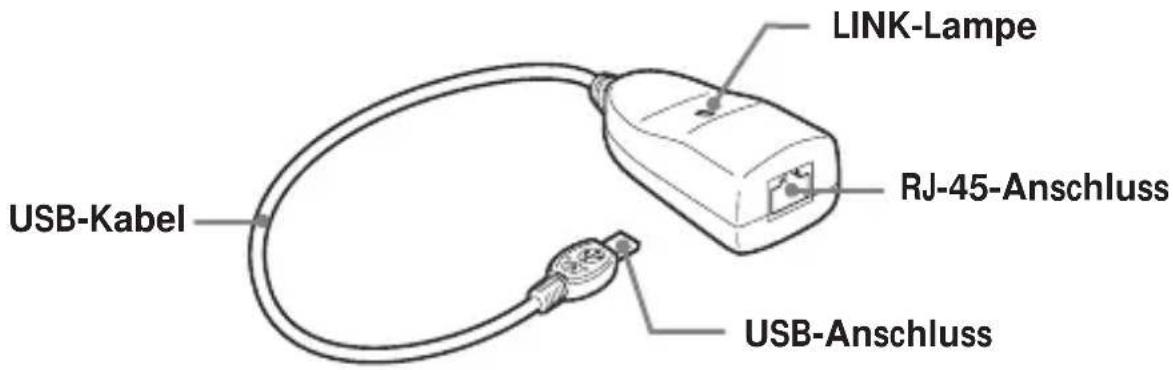

Bezeichnung der Teile

Beachten Sie beim Anschlieben des USB-Ethernetadapters die Form der Anschlüsse.

USB-Anschluss: An Camcorder mit USB-kompatiblen Camcorder. RJ-45-Anschluss: Für LAN-Kabel.

Verwendbare LAN-Kabel

Ungeschirmtes, verdrittles Straight-Kabelpaar (UTP)

• Kategorie 3, 4, 5 mit 10BASE-T
• Kategorie 5 mit 100BASE-TX

LINK-Lampe

Die Lampe zeigt den Kommunikationsstatus des USB-Ethernetadapters an:

Lampe Bedeutung
Orange	Leuchten	10BASE-T-Kommunikation, keine Datenübertragung
	Blinken	10BASE-T-Kommunikation, Datenübertragung
Grün	Leuchten	100BASE-TX-Kommunikation, keine Datenübertragung
	Blinken	100BASE-TX-Kommunikation, Datenübertragung
-	Erloschen	Keine Kommunikation

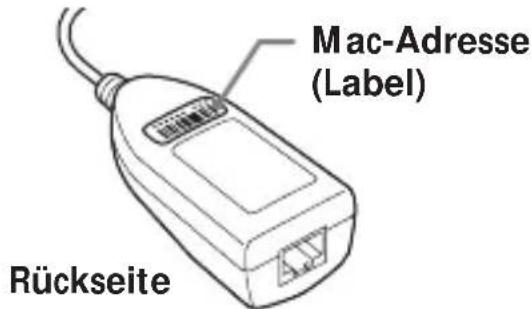

MAC-Adresse

Bei einem kabelmodem muss evtl. die MAC-Adresse eingestellt werden. Verwenden Sie den auf thisem Label angegebenen Code.

Vor dem Betrieb

Der USB-Ethernetadapter ist ausschließlich für USB-kompatible Camcorder bestimmt. Einzelheiten finden Sie in der Anleitung „Netzwerk Funktionen/Netzwerkbetrieb".

Vorbereitung

Für den Zugriff auf das Internet muss der USB-Ethernetadapter an einen USB-kompatiblen Camcorder angeschlossen werden.

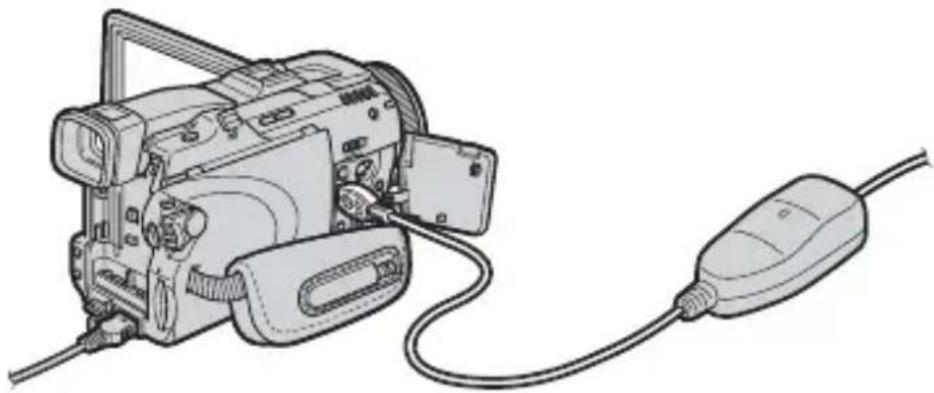

Anschluss an ein LAN über den Ethernetadapter

Mit dem USB-Ethernetadapter konnen Sie über ein LAN auf das Internet zugreifen.

1 Schließen Sie das LAN-Kabel an den USB-Ethernetadapter an.

Hinweis

Bei einem 10BASE-T-LAN verwenden Sie ein ungeschirmtes Straight-LAN-Kabel der Kategorie 3, 4 oder 5.
Bei einem 100BASE-TX-LAN verwenden Sie ein ungeschirmtes Straight-LAN-Kabel der Kategorie 5.

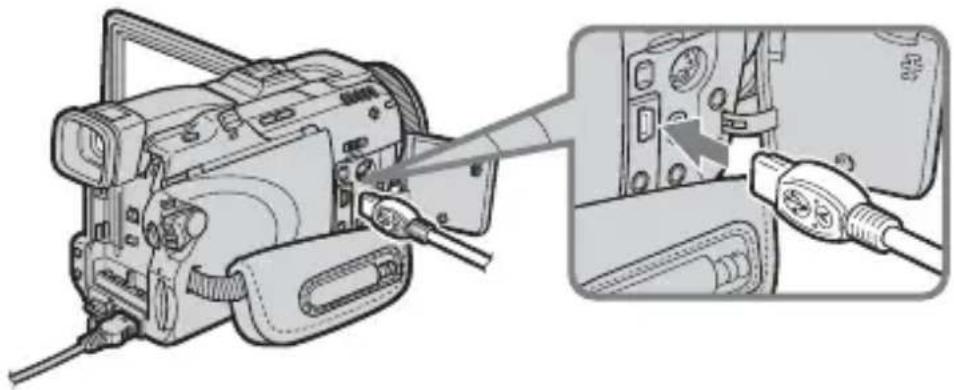

2 Schlieben Sie das USB-Kabel des USB-Ethernetadapters an die (USB)-Buchse des Camcorders an.

Hinweis

Die Position der USB)-Buchse ist je nach Modell verschieden. Einzelheiten entnehmen Sieitte der Anleitung des Camcorders.

3 Stellen Sie den Betriebsschalter des Camcorders auf „Memory/Network“, um das Network-MENU anzuzeigen.

Der Camcorder ist nunCOMMunikationsbereit.

Hinweis

Schließen Sie den USB-Ethernetadapter direkt an den Camcorder an. Mit einem USB-Hub ist weder der USB-Ethernetadapter noch der Camcorder kompatibel.

Internetzugriff

Einzelheiten zum Zugreifen auf das Internet entnehmer Sieitte der Anleitung „Netzwerkfunktionen/Netzwerkbetrieb" des Camcorders.

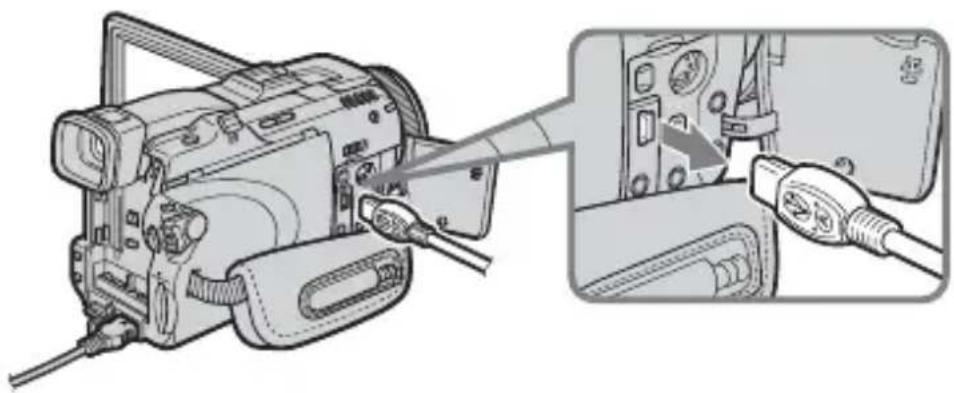

Abtrennen des USB-Ethernetadapters vom Camcorder

1 Trennen Sie das USB-Kabel des USB-Ethernetadapters von der (USB)-Buchse des Camcorders ab.

2 Trennen Sie das LAN-Kabel vom USB-Ethernetadapter ab.

Anschluss an xDSL, Kabelmodem usw.

• Wenn das xDSL- oder Kabelmodem Router-tauglich ist
  →Schließen Sie den USB-Ethernetadapter über ein LAN-Kabel an das Modem an.
• Wenn es sich bei dem xDSL- oder Kabelmodem um einen Brückentyp handelt (1:1)
  Schließen Sie die Ethernet-Buchse des Modems an einen handelsüblichen Router an, und verbinden Sie den USB-Ethernetadapter über ein LAN-Kabel mit der Ethernet-Buchse des Routers.
• Wenn das xDSL- oder Kabelmodem keine USB-Buchse besitzt
  Mit einem solchen Modem kann der USB-Ethernetadapter nicht verwendet werden. Verwenden Sie ein Router-fähiges Modem.
• Weitere Einzelheiten zum Modem erfahren Sie bei Ihr dem xDSL- oder Kable-Provider.
• Wenn bei Ihrem Kabelmodem die MAC-Adresse eingestellt werden muss, ist ein Betrieb möglicherweise nur mit einem registrierten Modell möglich. Einzelheiten erfolhen Sie bei Ihrem Kable-Provider.
  Die MAC-Adresse steht auf der Rückseite des USB-Ethernetadapters (Seite 7).
• In öffentlichen Gebäuden, Hotels usw., in denen eine Autorisierung erforderlich ist, kann der USB-Ethernetadapter möglicherweise nicht verwendet werden.

Störungssuche

Bei Problemen mit dem Gerät gehen Sie die folgende Beste durch oder besuchen Sie die Web-Section http://www.sony.net/. Wenn Sie ein Kabelmodem verwenden, müssen Sie evtl. die Einstellungen ändern. Fragen Sie gegebenenfalls nach. Laßt sich das Problem nicht beheben, wenden Sie sich an ihren Sony Handler.

Symptom Ursache/Abhilfe
Browser-Seiten können nicht heruntergeladen werden.	Das LAN-Kabel ist nicht richtig in den USB-Ethernetadapter eingesteckt. →Das Kabel richtig einstecken.
Es ist kein Zugriff möglich.	Der USB-Ethernetadapter ist nicht richtig an die (USB)-Buchse des USB-kompatiblen Camcorders angeschlossen. →Den Adapter richtig anschlieben. ·Der USB-kompatible Camcorder ist nicht in den Netzwerkmodus geschaltet. →Den POWER-Schalter auf „Memory/Network" stellen. ·Das Kabelmodem erkennt den Netzwerkadapater nicht. →Das Kabelmodem einzel aus- und wieder einschalten. →Das Kabelmodem so einstellen, dass der USB-Ethernetadapter erkannt wird. (Einzelheiten zur Einstellung erfahren Sie bei Ihr Kabelanbieter.)
E-Mails können nicht gesendet oder empfangenen werden.	Die angehängte Bilddatei ist zu groß für den Mail-Server. →Die Bilddatei verkleinern. (Einzelheiten zum Ändern der Bilddateigörde finden Sie in der Anleitung des Camcorders.)
Der USB-Ethernetadapter ist angeschlossen, es kann"Justisch keine Netzwerkverbindunghergestellt werden, auch wenn der Computer an das Kabelmodem angeschlossenen ist.	Das Kabelmodem kann den Computer nicht erkennen. →Das Kabelmodem einzel aus- und wieder einschalten. →Das Kabelmodem so einstellen, dass der USB-Ethernetadapter erkannt wird. (Einzelheiten zur Einstellung erfahren Sie bei Ihr Kabelanbieter.)

Technische Daten

LAN-Interface

Interface Standard IEEE802.3 (10BASE-T)/ IEEE802.3U (100BASE-TX)

Interface-Anschluss RJ-45
Zugriffssteuerung CSMA/CD

USB-Interface

Interface Standard USB-kompatibel
Anschlussyp Mini-A-Stecker
Stromversorgung Über Bus
Betriebsspannung 5 V Gleichspannung (über USB-Interface)

Stromaufnahme max. 200mA

Allgemeines

Abmessungen ca. 69· 26,5· 35mm (B· H· T)

Gesamte Kabellange ca. 355mm

Gewicht ca. 36g

Betriebstemperatur 0^ bis +40^

Lagertemperatur -20^ bis +60^

Zubehör

Bedienungsanleitung (1)

Änderungen, die dem technischen Fortschriftdienen, bleiben vorbehalten.
