Type de produit	Adaptateur USB-Ethernet
Marque	Sony
Modèle	UNAEN1
Interface LAN	IEEE802.3 (10BASE-T) / IEEE802.3U (100BASE-TX), connecteur RJ-45
Interface USB	Compatible USB, fiche Mini A
Alimentation	Par bus USB, 5 V DC, max. 200 mA
Dimensions (L × H × P)	Environ 69 × 26,5 × 35 mm
Longueur du câble	Environ 355 mm
Poids	Environ 36 g
Plage de température de fonctionnement	0 °C à +40 °C
Plage de température de stockage	-20 °C à +60 °C
Fonctions principales	Connexion réseau LAN via USB pour caméscope compatible, support 10BASE-T/100BASE-TX, témoin LINK (orange/vert)
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. En cas de saleté tenace, utiliser un chiffon légèrement imprégné de solvant neutre, puis sécher. Ne pas utiliser de diluants, benzine ou alcool.
Sécurité	Ne pas exposer à la pluie ou à l'humidité. Ne pas utiliser avec des lignes téléphoniques. Éviter les températures élevées, la poussière et les vibrations.
Accessoires fournis	Mode d'emploi
Compatibilité	Caméscopes Sony compatibles avec adaptateur réseau USB

FOIRE AUX QUESTIONS - UNAEN1 SONY

Comment connecter l'adaptateur UNAEN1 à un caméscope ?

Raccordez le câble LAN à l'adaptateur, puis branchez le connecteur USB à la prise USB du caméscope. Réglez le commutateur d'alimentation du caméscope sur Memory/Network pour accéder au menu Réseau.

Que faire si je ne peux pas me connecter à Internet ?

Vérifiez que le câble LAN est correctement branché, que l'adaptateur est bien enfiché dans la prise USB du caméscope et que le commutateur est sur Memory/Network. Si le modem câble ne reconnaît pas l'adaptateur, éteignez-le puis rallumez-le.

L'adaptateur consomme-t-il beaucoup de batterie du caméscope ?

Oui, car l'alimentation est fournie par le caméscope via le bus USB. Débranchez l'adaptateur lorsqu'il n'est pas utilisé pour économiser la batterie.

Puis-je utiliser l'adaptateur avec un modem ADSL ou câble ?

Oui, si le modem possède un port Ethernet. Si le modem fait office de routeur, branchez directement. S'il s'agit d'un pont (1:1), raccordez l'adaptateur à une prise Ethernet du routeur. Les modems sans prise USB ne sont pas compatibles.

Où trouver l'adresse MAC de l'adaptateur ?

L'adresse MAC est inscrite sur une étiquette apposée sur l'adaptateur. Elle peut être nécessaire pour l'enregistrement auprès du fournisseur d'accès câble.

Que signifient les témoins LINK ?

Le témoin orange allumé ou clignotant indique une communication en 10BASE-T, le vert allumé ou clignotant indique 100BASE-TX. Éteint signifie aucune communication.

Comment nettoyer l'adaptateur ?

Essuyez-le avec un chiffon sec et doux. Pour les saletés tenaces, utilisez un chiffon légèrement imprégné de solvant neutre, puis séchez. N'utilisez jamais de diluants, benzine ou alcool.

Puis-je utiliser l'adaptateur avec une ligne téléphonique ?

Non, ne branchez jamais l'adaptateur sur une ligne téléphonique (domestique, ISDN, PBX, etc.). Cela pourrait provoquer une surchauffe ou un incendie. Utilisez uniquement des réseaux 10BASE-T/100BASE-TX.

Que faire si l'adaptateur ne fonctionne pas après une mise à jour du caméscope ?

Vérifiez la compatibilité dans le mode d'emploi du caméscope. Consultez le site http://www.sony.net/ ou contactez votre revendeur Sony.

L'adaptateur est-il compatible avec tous les caméscopes Sony ?

Non, il est conçu exclusivement pour les caméscopes compatibles avec les adaptateurs réseau USB. Consultez le mode d'emploi de votre caméscope pour vérifier la compatibilité.

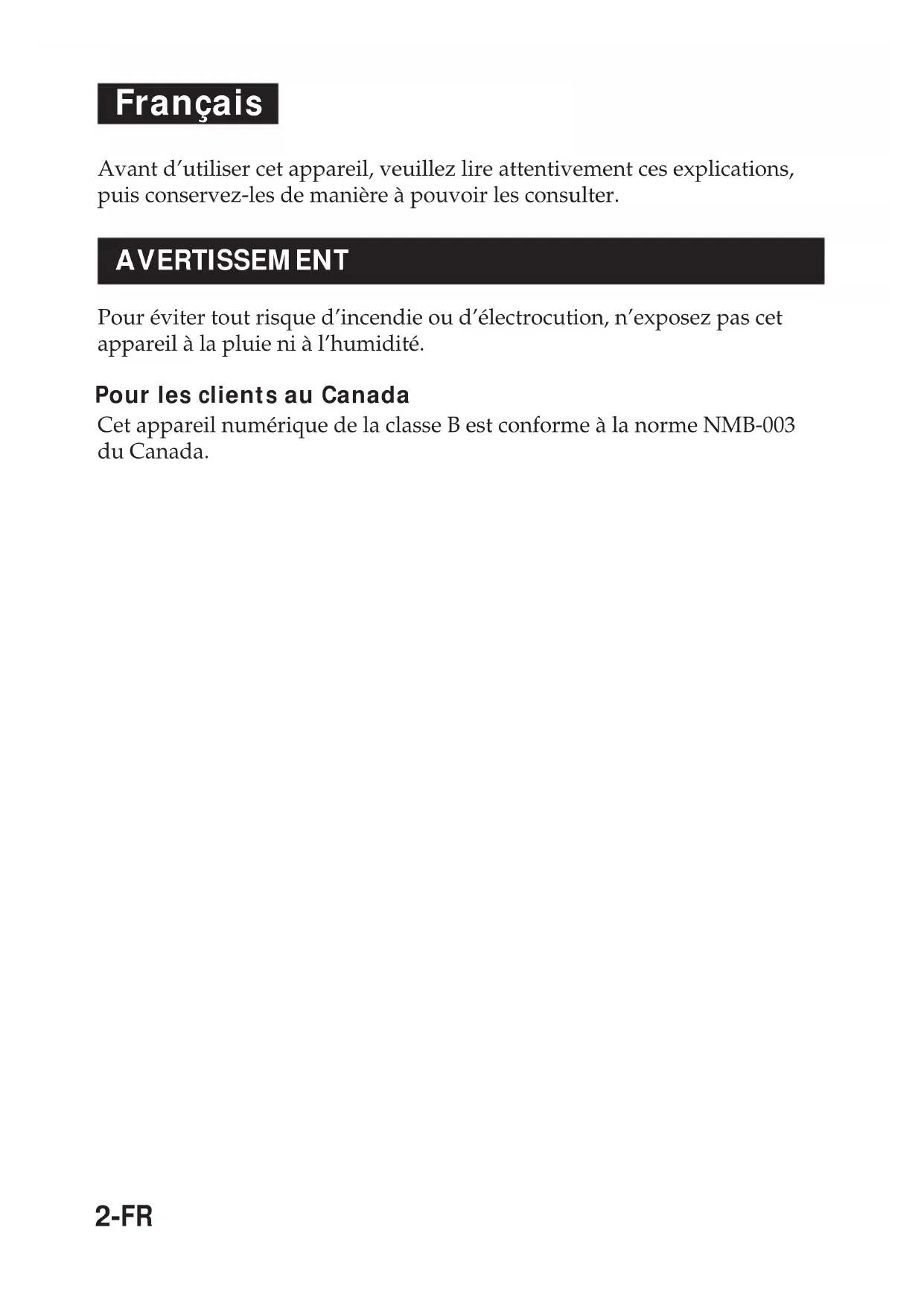

MODE D'EMPLOI UNAEN1 SONY

Avant d'utiliser cet apparéil, veuillez tire attentivement ces explications, puis conservez-les de manière à pouvoir les consulter.

AVENTISSEMENT

Pour éviter tout risque d'incendie ou d'électrocution, n'exposez pas cet apparéil à la pluie ni à l'humidité.

Pour les clients au Canada

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Table des matieres

Précautions d'emploi 4
Précautions concernant la manipulation 5
Entretien 6
Identification des différentes parties 7
Avant l'emploi 8
Preparatifs 8
Raccordement à un réseau LAN par un adaptateur Ethernet............ 8
Acces a Internet 9
Débranchement de l'adaptateur USB-Ethernet du caméscope 10
Raccordement à un modem pour réseau xDSL, cable, etc. 11
Dépannage 12
Specifications. 13

Introduction

• La liaison USB permet de transmettre des données entre un réseau LAN et un caméoscope compatible avec un adaptateur réseau USB.
• L'adaptateur USB-Ethernet est un apparéil alimenté par bus dont l'alimentation est fournie par le caméscope.
• L'adaptateur USB-Ethernet reconnaît automatique un port 10BASE-T/100BASE-TX.*
• L'adaptateur USB-Ethernet est compatible avec un port 100BASE-TX, mais la vitesse de l'interface dépend de la vitesse de transmission USB.

Précautions d'emploi

Endroits déconseillés

L'adaptateur USB-Ethernet ne doit enaucun cas etre déposé aux endroits suivants. Il pourrait sinon etre endommagé.

Endroits exposés à des températures élevées L'adaptateur Ethernet peut être déformé ou endommagé si vous le laissez en plein soleil ou dans une voiture garée en plein soleil en été, car la température peut considérablement augmenter à l'intérieur.
- Endroits exposés à une humidité, poussière ou vapeur excessive L'emploi de l'adaptateur USB-Ethernet à un tel endroit peut entraîner une électrocution ou à un incendie.
- Endroits accessibles aux enfants - Les enfants peuvent se blesser, subir un choc électrique ou casser l'adaptateur.
- En plein soleil ou pres d'un apparéil de chauffage L'adaptateur peut se déformer ou être endommagé.
Endroits exposés à des vibrations excessives
Endroits exposés à un electromagnetisme puissant
- Endroits exposés au sable Au bord de la mer, sur la plage ou à tout autre endroit sableux ou poussiêreux, protégez l'adaptateur USB-Ethernet du sable ou de la poussière. L'adaptateur pourrait être endommagé.

• L'autonomie de la batterie est réduite lorsque l'adaptateur USB-Ethernet est utilisé, parce que celui s'alimente sur la batterie du caméscope.
• Lorsque vous n'utilisez pas l'adaptateur USB-Ethernet, débranchez-le du caméscope pour éviter d'user inutillement la batterie du caméscope.
• Ne soulevez pas le caméscope par l'adaptateur USB-Ethernet ou son cable.
• Ne débranchez pas le connecteur en tirant sur le cable.
• Ne pliez pas et n'exercez pas de force excessive sur le cable.
• Raccordez seulement l'adaptateur USB-Ethernet au réseau ou à la ligne téléphonique spécifique.

Si vous le raccordez à d'autres types de reseaux ou lignes téléphoniques, un courant excessif passera par le connecteur et l'adaptateur risque d'être endommaged, ou bien une surchauffe ou un incendie peut se produit. Ne raccordez jamais l'adaptateur à une ligne téléphonique domestique ou de bureau.

• Réseau autre que les réseaux de type 10BASE-T et 100BASE-TX
  -Ligne de telephone ordinaire
• Prise de téléphone public (analogique, numérique) compatible ISDN (numérique)
  Ligne PBX (standard téléphonique)
  Ligne domestique ou de bureau

• Tout autre type de ligne téléphonique

• La connexion doit être correcte.

• Ne pas laisser pénétrer de petits morceaux de métal dans le connecteur. Un court-circuit entre les broches peut provoquer un incendie ou une panne.

• Insérez le connecteur tout droit. Si vous l'insérez de biais, un court-circuit peut se produit et provoquer un incendie ou une panne.

• Débranchez le cable LAN avant de déplacer l'adaptateur USB-Ethernet. Si vous le déplacez en laissant le cable LAN raccordé, le cable peut être endommagé ou bien une chute de l'adaptateur peut provoquer un incendie, un choc électrique ou des blessures. Attention aussi de ne pas laisser tomber l'adaptateur USB-Ethernet.

Interférences electromagnétiques

Si vous posez l'adaptateur USB-Ethernet pres d'un apparéil électronique, des interférences electromagnétiques peuvent se produit. En particulier, l' apparéil peut produit du bruit qui perturbera la réception TV ou radio, s'il est placé à proximité. Dans ce cas, tenez compte des points suivants :

• Eloiignez l'adaptateur USB-Ethernet le plus possible du téléviseur ou de la radio.
• Changez la direction de l'antenne du téléviseur ou de la radio.

Entretien

Essuyez l'adaptateur USB-Ethernet avec un chiffon sec et doux. Si l'adaptateur USB-Ethernet est très sale, essuyez-le avec un chiffon improugné d'un peu de solvant neutre, puis séchez-le bien. Ne pas utiliser de diluants, benzine, alcool, etc. car ces produits peuvent endommager la surface de l'adaptateur USB-Ethernet.

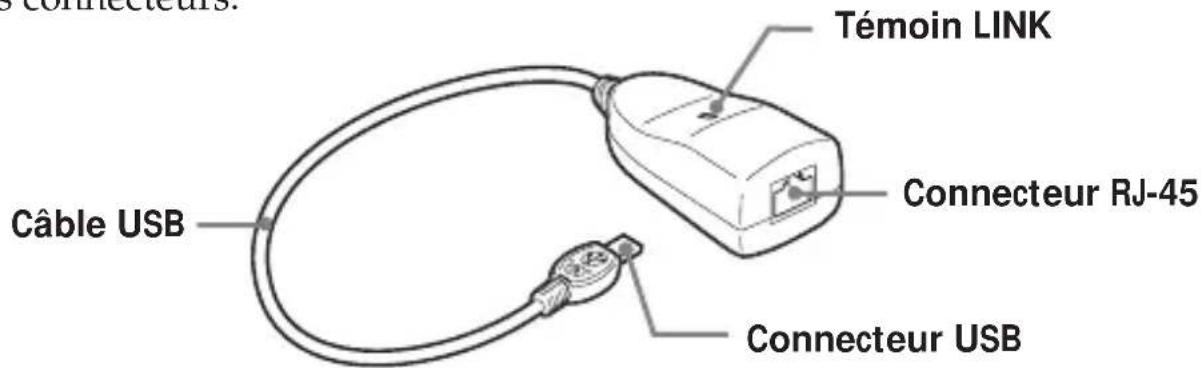

Identification des différentes parties

Raccordez l'adaptateur USB-Ethernet correctement en vérifiable la forme des connecteurs.

Connecteur USB : Pour la connexion d'un caméoscope compatible USB. Connecteur RJ-45 : Pour la connexion d'un LAN.

Cables LAN utilisables

Cable droit à paire torsadée non blindée (UTP)

• Catégorie 3, 4, 5 à 10BASE-T
• Catégorie 5 à 100BASE-TX

Témoin LINK

L'etat du témoin indique l'état de la communication de l'adaptateur USB-Ethernet :

Témoin Signification
Orange	Allumé	Communication 10BASE-T, pas de transmission de données
	Clignotant	Communication 10BASE-T, transmission de données
Vert	Allumé	Communication 100BASE-TX, pas de transmission de données
	Clignotant	Communication 100BASE-TX, transmission de données
-	Eteint	pas de communication

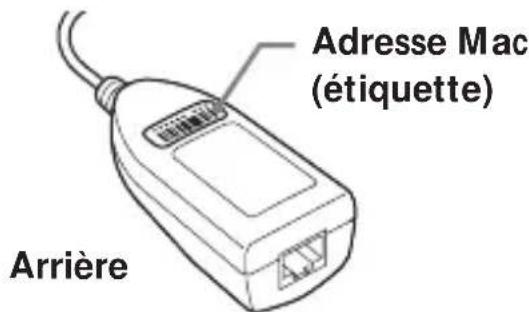

Adresse MAC

Le modem pour réseau cable peut exiger le réglage de l'adresse MAC. Dans ce cas, enregistrez les données (lettres et numérios) inscrites sur cette étiquette.

Avant I'emploi

Cet adaptateur USB-Ethernet est unconçu exclusivement pour les caméscopés compatibles avec les adaptateurs réseau USB. Avant de l'utiliser, consultez le « Mode d'emploi de la fonction/application Réseau »

Préparatifs

Pour se connecter à Internet, il faut d'abord raccorder l'adaptateur USB-Ethernet à un caméoscope compatible avec un adaptateur réseau USB.

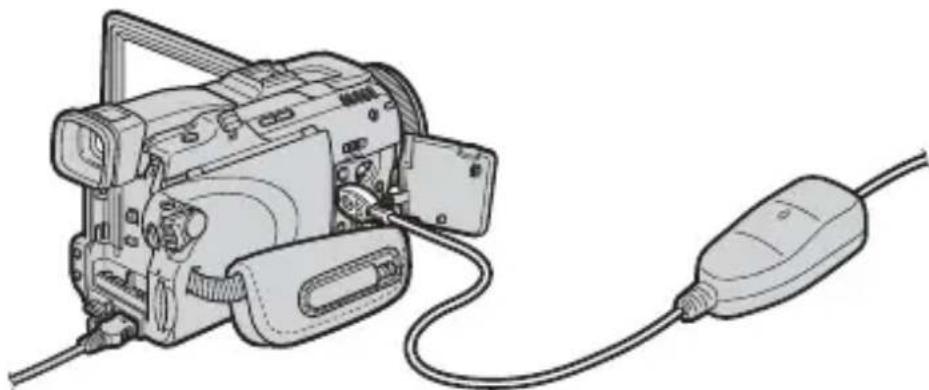

Raccordement à un réseau LAN par un adaptateur Ethernet

Raccordez-vous à Internet via le réseau LAN (Ethernet) avec l'adaptateur USB-Ethernet.

1 Raccordez le cable LAN à l'adaptateur USB-Ethernet .

Remarque

Avec un port 10BASE-T, un cable LAN droit à paire torsadée non blinde de catégorie 3, 4, 5.

Avec un port 100BASE-TX, utilisez un cable LAN droit à paire torsadée non blindo de catégorie 5.

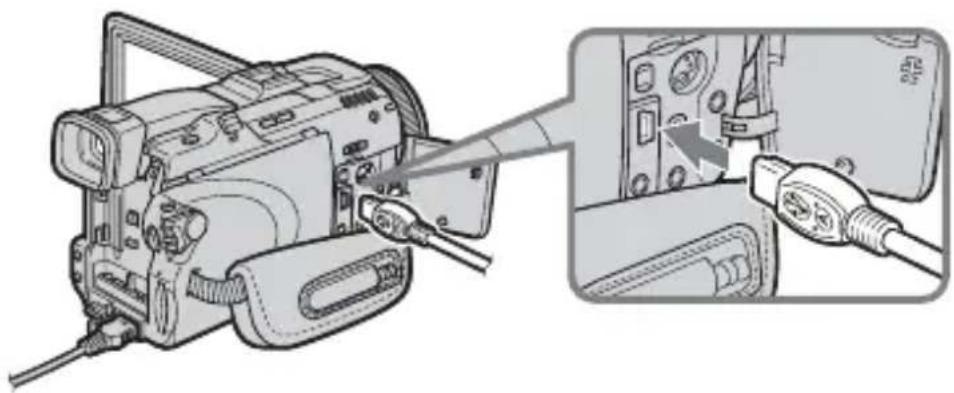

2 Raccordez le connecteur USB de l'adapateur USB-Ethernet à la prise (USB) du caméscope.

Remarque

La position de la prise (USB) dépend du modele. Pour le détaill, voir le mode d'emploi du caméscope.

3 Réglez le commutateur d'alimentation du caméscope compatible avec l'adaptateur réseau USB sur « Memory/Network » pour afficher le menu Réseau.

Le caméscope est maintainant prét pour la communication.

Remarque

Raccordez l'adaptateur USB-Ethernet directement au caméoscope. L'adaptateur USB-Ethernet et le caméoscope ne peuvent pas être raccordés par un concentrateur USB.

Accès à Internet

Pour le détaill sur la façon de se connecter, reportez-vous au « Mode d'emploi de la fonction/application Résseau » du caméscope.

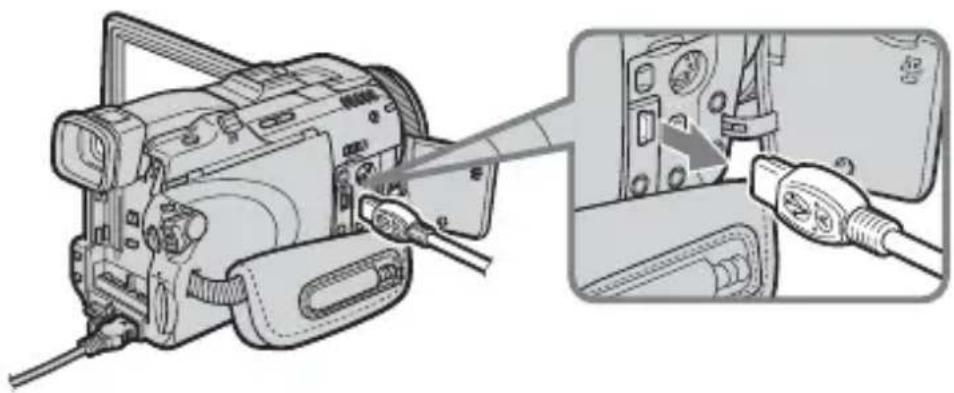

Débranchement de l'adaptateur USB-Ethernet du caméscope

1 Débranche le connecteur USB de l'adapateur USB-Ethernet de la prise (USB) du caméscope.

2 Débranche le cable LAN de l'adaptateur USB-Ethernet.

Raccordement à un modem pour réseau xDSL, cable, etc.

• Si le modem du réseau xDSL ou cable est un router.
  Raccordez l'adaptateur USB-Ethernet au modem avec le cable LAN.
• Si le modem du réseau xDSL ou cable est un pont. (1:1)
  Raccordez l'adaptateur USB-Ethernet à la prise Ethernet par un cable LAN, avec la prise Ethernet du modem raccordée à un router en vents dans le commerce.
• Si le modem du réseau xDSL ou cable n'a pas de prise USB.
  Vous ne pouvez pas utiliser l'adaptateur USB-Ethernet avec ce type de modem. Remplacez le modem par un router.
• Pour le détaill sur le modem, contactez la société du réseau xDSL ou cable.
• Si le modem du réseau cable exige qu'une adresse MAC soit spécifiée, vous ne pourrez peut-être utiliser cette adresse qu'avac un modele enregistré. Pour le détail, contactez la société du réseau cable.
• L'adresse MAC est inscrite à l'arrête de l'adaptateur USB-Ethernet. (Page 7)
• Vous ne pourrez peut-être pas utiliser l'adaptateur USB-Ethernet lorsque vous essayez de vous connecter dans un lieu public, un hôtel par exemple, à moins d'en demander l'autorisation.

Dépannage

En cas de problème, reportez-vous au tableau suivant ou visitez notre site Internet http://www.sony.net/. Si vous utilisez un modem de réseau cable, il faudra peut-etre faire des réglages. Adressez-vous à la société du réseau cable pour les réglages. Si le problème persiste, contactez votre revendeur Sony.

Symptôme Symptôme Causes/Solutions
Impossible de télécharger des pages du navigateur	• Le cable LAN n'est pas raccordé correctement à l'adaptateur USB-Ethernet. → Raccordez-le correctement.
Impossible de se connecter	• L'adaptateur USB-Ethernet n'est pas raccordé correctement à la prise (USB) de votre caméoscope, compatible à l'adaptateur réseau USB. → Raccordez-le correctement. • Voitre caméoscope compatible avec l'adaptateur réseau USB n'est par régle sur le mode Réseau. → Réglez le commutateur POWER sur « Memory/Network ». • Le modem du réseau câblé ne peut pas reconnaître l'adaptateur réseau. → Eteignez-le puis rallumez-le. → Réglez le modem pour qu'il reconnaissée l'adaptateur Ethernet USB. (Contactez votre société de réseau câblé pour le détaïl sur le réglage du modem.)
Impossible d'envoyer ou de receivevoir du courrier électronique.	• La taille du fichier d'image joint est supérieure à la taille admise par le serveur. → Réduisez la taille du fichier d'image pour pouvoir l'envoyer. (Consultez le mode d'emploi du caméoscope pour le changement de taille.
Impossible de se connecter au réseau après l'skeleton de l'adaptateur Ethernet USB, même si l'ordinateur est raccordé au modem du réseau câblé.	• Le modem du réseau câblé ne peut pas reconnaître l'ordinateur. → Eteignez-le puis rallumez-le. → Réglez le modem pour qu'il reconnaissée l'ordinateur. (Contactez votre société de réseau câblé pour le détaïl sur le réglage du modem.)

Specifications

Interface LAN

Standard de l'interface IEEE802.3 (10BASE-T)/

IEEE802.3U (100BASE-TX)

Connecteur de l'interface RJ-45

Contrôle d'accès CSMA/CD

Interface USB

Standard de l'interface Compatible USB

Connecteur de l'interface Fiche Mini A

Alimentation Par bus

Tension de fonctionnement DC 5 V (fournis par l'interface USB)

Consommation d'électricité max. 200 mA

Généralités

Dimensions

approx. 69· 26,5· 35mm

(23/4·11/16·17/16 po)

(largeur·hauteur·profondeur)

Longueur totale du cable approx. 355mm (14 po)

Poids approx. 36g (1,3 on)

Température de fonctionnement 0^ à +40^

Température de stockage -20^ à +60^

Accessoires

Mode d'emploi (1)

La conception et les specifications peuvent être modifiées sans avis préalable.
