| Type de produit | Lecteur de carte mémoire AXS/SxS |
| Marque | Sony |
| Modèle | AXS-AR1 |
| Interface | Thunderbolt™ 2 |
| Alimentation | Adaptateur secteur (DC IN 19,5 V) |
| Systèmes d'exploitation supportés | OS X Yosemite v10.10 à macOS Mojave v10.14 |
| Cartes mémoire compatibles | Cartes Sony AXS et SxS (vendues séparément) |
| Fonctions principales | Transfert à grande vitesse, connexion en guirlande jusqu'à 6 périphériques, emplacement combiné |
| Témoin d'accès | Bleu (accès), vert (veille), jaune (alarme), rouge (erreur), blanc (connexion) |
| Nettoyage | Chiffon doux et sec. Ne pas utiliser de solvants. |
| Précautions d'utilisation | Ne pas débrancher pendant l'accès ; ne pas retirer la carte pendant l'accès ; ne pas actionner le commutateur de protection lorsque la carte est insérée. |
| Pièces consommables | Ventilateur (remplacement ~5 ans), condensateur électrolytique (~5 ans) |
| Logiciel fourni | Utilitaire de lecteur AXSM (formatage et gestion de version) |
| Condensation | Si condensation, mettre hors tension et attendre la disparition avant utilisation. |
| Protection en écriture | Commutateur WP sur cartes SxS |
| Connexion en guirlande | Jusqu'à 6 périphériques (y compris l'appareil) peuvent être connectés en guirlande. |
FOIRE AUX QUESTIONS - AXS-AR1 SONY
Questions des utilisateurs sur AXS-AR1 SONY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Autres accessoires pour appareil photo au format PDF gratuitement ! Retrouvez votre notice AXS-AR1 - SONY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AXS-AR1 de la marque SONY.

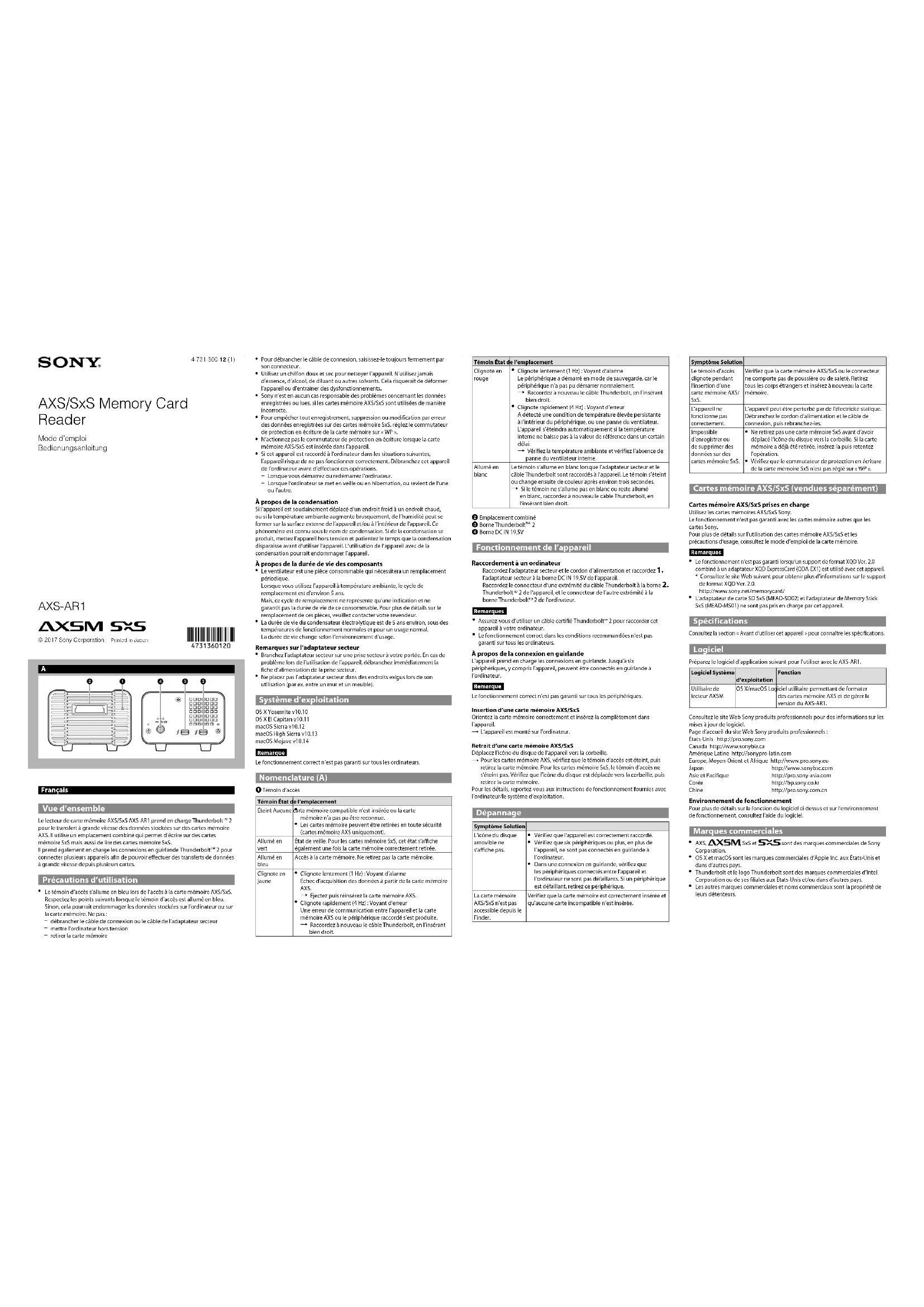

MODE D'EMPLOI AXS-AR1 SONY
Le lecteur de carte mémoire AXS/SxS AXS-AR1 prend en charge Thunderbolt™ 2 pour le transfert à grande vitesse des données stockées sur des cartes mémoire AXS. Il utilise un emplacement combiné qui permet d'écrire sur des cartes mémoire SxS mais aussi de lire des cartes mémoire SxS.
Il prend également en charge les connexions en guirlande Thunderbolt™ 2 pour connecter plusieurs appareils afin de pouvoir effectuer des transferts de données à grande vitesse depuis plusieurs cartes.
Précautions d'utilisation
- Le témoin d'accès s'allume en bleu lors de l'accès à la carte mémoire AXS/SxS. Respectez les points suivants lorsque le témoin d'accès est allumé en bleu. Sinon, cela pourrait endommager les données stockées sur l'ordinateur ou sur la carte mémoire. Ne pas :
- débrancher le câble de connexion ou le câble de l'adaptateur secteur
- mettre l'ordinateur hors tension
-
retires la carte mémoire
retirer la carte memoire -
Pour débrancher le câble de connexion, saisissez-le toujours fermement par son connecteur.
- Utilisez un chiffon doux et sec pour nettoyer l'appareil. N'utilisez jamais d'essence, d'alcool, de diluant ou autres solvants. Cela risquerait de déformer l'appareil ou d'entraîner des dysfonctionnements.
- Sony n'est en aucun cas responsable des problèmes concernant les données enregistrées ou lues, si les cartes mémoire AXS/SxS sont utilisées de manière incorrecte.
- Pour empêcher tout enregistrement, suppression ou modification par erreur des données enregistrées sur des cartes mémoire SxS, réglez le commutateur de protection en écriture de la carte mémoire sur « WP ».
- N'actionnez pas le commutateur de protection en écriture lorsque la carte mémoire AXS/SxS est insérée dans l'appareil.
- Si cet appareil est raccordé à l'ordinateur dans les situations suivantes, l'appareil risque de ne pas fonctionner correctement. Débranchez cet appareil de l'ordinateur avant d'effectuer ces opérations.
- Lorsque vous démarrez ou redémarrez l'ordinateur.
- Lorsque l'ordinateur se met en veille ou en hibernation, ou revient de l'une ou l'autre.
À propos de la condensation
Si l'appareil est soudainement déplacé d'un endroit froid à un endroit chaud, ou si la température ambiante augmente brusquement, de l'humidité peut se former sur la surface externe de l'appareil et/ou à l'intérieur de l'appareil. Ce phénomène est connu sous le nom de condensation. Si de la condensation se produit, metteez l'appareil hors tension et patientez le temps que la condensation disparaisse avant d'utiliser l'appareil. L'utilisation de l'appareil avec de la condensation pourrait endommager l'appareil.
À propos de la durée de vie des composants
- Le ventilateur est une pièce consommable qui nécessitera un remplacement périodique.
Lorsque vous utilisez l'appareil à température ambiante, le cycle de remplacement est d'environ 5 ans.
Mais, ce cycle de remplacement ne représente qu'une indication et ne garantit pas la durée de vie de ce consommable. Pour plus de détails sur le remplacement de ces pièces, veuillez contacter votre revendeur.
- La durée de vie du condensateur électrolytique est de 5 ans environ, sous des températures de fonctionnement normales et pour un usage normal. La durée de vie change selon l'environnement d'usage.
Remarques sur l'adaptateur secteur
- Branchez l'adaptateur secteur sur une prise secteur à votre portée. En cas de problème lors de l'utilisation de l'appareil, débranchez immédiatement la fiche d'alimentation de la prise secteur.
- Ne placez pas l'adaptateur secteur dans des endroits exigus lors de son utilisation (par ex. entre un mur et un meuble).
Système d'exploitation
OS X Yosemite v10.10
OS X El Capitan v10.1
macOS Sierra v10.12 macOS High Sierra v10.13
macOS Mojave v10.14
Remarque
Le fonctionnement correct n'est pas garanti sur tous les ordinateurs.
Nomenclature (A)
① Témoin d'accès
Témoin État de l'emplacement
| Éteint Aucune | Carte mémoire compatible n'est insérée ou la carte mémoire n'a pas pu être reconnue.Les cartes mémoire peuvent être retirées en toute sécurité (cartes mémoire AXS uniquement). |
| Allumé en vert | État de veille. Pour les cartes mémoire SxS, cet état s'affiche également une fois la carte mémoire correctement retirée. |
| Allumé en bleu | Accès à la carte mémoire. Ne retirez pas la carte mémoire. |
| Clignote en jaune | Clignote lentement (1 Hz) : Voyant d'alarme Échec d'acquisition des données à partir de la carte mémoire AXS.→ Ejectez puis résinérez la carte mémoire AXS.Clignote rapidement (4 Hz) : Voyant d'erreurUne erreur de communication entre l'appareil et la carte mémoire AXS ou le périphérique raccordé s'est produite.→ Raccordez à nouveau le câble Thunderbolt, en l'insérant bien droit. |
| Témoin État de l'emplacement | |
| Clignote en rouge | Clignote lentement (1 Hz) : Voyant d'alarmeLe périphérique a démarré en mode de sauvegarde, car le périphérique n'a pas pu démarrer nomalement.Raccordez à nouveau le câble Thunderbolt, en l'insérant bien droit.Clignote rapidement (4 Hz) : Voyant d'erreurA détecté une condition de température élevée persistante à l'intérieur du périphérique, ou une panne du ventilateur.L'appareil s'éteindra automatiquement si la température interne ne baisse pas à la valeur de référence dans un certain délai.→ Vérifiez la température ambiante et vérifiez l'absence de panne du ventilateur interne. |
| Allumé en blanc | Le témoin s'allume en blanc lorsque l'adaptateur secteur et le câble Thunderbolt sont raccordés à l'appareil. Le témoin s'éteint ou change ensuite de couleur après environ trois secondes.→ Si le témoin ne s'allume pas en blanc ou reste allumé en blanc, raccordez à nouveau le câble Thunderbolt, en l'insérant bien droit. |
② Emplacement combiné
③ Borne Thunderbolt ④ Borne DC IN 10.5V
Bonne DC IN 19,3V
Fonctionnement de l'appareil
Raccordement à un ordinateur
Raccordez l'adaptateur secteur et le cordon d'alimentation et raccordez 1. l'adaptateur secteur à la borne DC IN 19,5V de l'appareil. Raccordez le connecteur d'une extrémité du câble Thunderbolt à la borne 2. Thunderbolt™ 2 de l'appareil, et le connecteur de l'autre extrémité à la borne Thunderbolt™ 2 de l'ordinateur.
Remarques
- Assurez-vous d'utiliser un câble certifié Thunderbolt™ 2 pour raccorder cet appareil à votre ordinateur.
Le fonctionnement correct dans les conditions recommandées n'est pas garanti sur tous les ordinateurs.
À propos de la connexion en guirlande
L'appareil prend en charge les connexions en guirlande. Jusqu'à six périphériques, y compris l'appareil, peuvent être connectés en guirlande à
Ромажное
Le fonctionnement correct n'est pas garanti sur tous les périphériques.
Insertion d'une carte mémoire AXS/SxS
Orientez la carte mémoire correctement et insérez-la complètement dans l'appareil.
→ L'appareil est monté sur l'ordinateur.
Retrait d'une carte mémoire AXS/SxS
Déplacez l'icône du disque de l'appareil vers la corbeille. → Pour les cartes mémoire AXS, vérifiez que le témoin d'accès est éteint, puis retirez la carte mémoire. Pour les cartes mémoire SxS, le témoin d'accès ne s'éteint pas. Vérifiez que l'icône du disque est déplacée vers la corbeille, puis retirez la carte mémoire.
Pour les détails, reportez-vous aux instructions de fonctionnement fournies avec l'ordinateur/le système d'exploitation.
Dépannage
| Symptôme Solution | |
| L'îcène du disque amovible ne s'affiche pas. | Vérifiez que l'apparell est correctement raccordé.Vérifiez que six périphériques ou plus, en plus de l'apparell, ne sont pas connectés en guirlande à l'ordinateur.Dans une connexion en guirlande, vérifiez que les périphériques connectés entre l'apparell et l'ordinateur ne sont pas défaillants. Si un périphérique est défallant, retirez ce périphérique |
| La carte mémoire AXS/Sx5 n'est pas accessible depuis le Finder. | Vérifiez que la carte mémoire est correctement insérée et qu'aucune carte incompatible n'est insérée. |
| Symptôme Solution | |
| Le témoin d'accès clignote pendant l'insertion d'une carte mémoire AXS/SxS. | Vérifiez que la carte mémoire AXS/SxS ou le connecteur ne comporte pas de poussière ou de saleté. Retirez tous les corps étrangers et inséréz à nouveau la carte mémoire. |
| L'appareil ne fonctionne pas correctement. | L'appareil peut être perturbé par de l'électricité statique. Débranchez le cordon d'alimentation et le câble de connexion, puis rebranchiez-les. |
| Impossible d'enregistrer ou de supprimer des données sur des cartes mémoire SxS. | • Ne retirez pas une carte mémoire SxS avant d'avoir déplacé l'icône du disque vers la corbeille. Si la carte mémoire a déjà été retirée, inséréz-la puis retentez l'opération.• Vérifiez que le commutateur de protection en écriture de la carte mémoire SxS n'est pas réglé sur «WP». |
Cartes mémoire AXS/SxS (vendues séparément)
Cartes mémoire AXS/SxS prises en charge
Utilisez les cartes mémoires AXS/SxS Sony.
Le fonctionnement n'est pas garanti avec les cartes mémoire autres que les cartes Sony.
Pour plus de détails sur l'utilisation des cartes mémoire AXS/SxS et les précautions d'usage, consultez le mode d'emploi de la carte mémoire.
Remarques
- Le fonctionnement n'est pas garanti lorsqu'un support de format XQD Ver. 2.0 combiné à un adaptateur XQD ExpressCard (QDA-EX1) est utilisé avec cet appareil. * Consultez le site Web suivant pour obtenir plus d'informations sur le support de format XQD Ver. 2.0.
• L'adaptateur de carte SD SxS (MEAD-SD02) et l'adaptateur de Memory Stick SxS (MEAD-MS01) ne sont pas pris en charge par cet appareil.
Spécifications
Consultez la section « Avant d'utiliser cet appareil » pour connaître les spécifications.
Logiciel
Préparez le logiciel d'application suivant pour l'utiliser avec le AXS-AR1.
| Logiciel Système | d'exploitation | Fonction |
| Utilitaire de lecteur AXSM | OS X/macOS Logiciel utilitaire permettant de formater des cartes mémoire AXS et de gérer la version du AXS-AR1. | |
Consultez le site Web Sony produits professionnels pour des informations sur les mises à jour de logiciel.
Page d'accueil du site Web Sony produits professionnels :
Etats-Unis http://pro.sony.com
Canada http://www.sonybiz.ca
Amerique Latine http://sonypro.latin.com Europe, Meyer Orient at Africa. http://ys
Europe/Moyen Orient et Amique https://www.proisony.edu Japon http://www.sonybsc.com
Asie et Pacifique http://pro.sony-asia.com
Corée http://bp.sony.co.kr
Chine http://pro.sony.com.cn
Environnement de fonctionnement
Pour plus de détails sur la fonction du logiciel ci-dessus et sur l'environnement de fonctionnement, consultez l'aide du logiciel.
Marques commerciale
- AXS, AXSM, SxS et SXS sont des marques commerciales de Sony Corporation
- OS X et macOS sont les marques commerciales d'Apple Inc. aux États-Unis et dans d'autres pays
- Thunderbolt et le logo Thunderbolt sont des marques commerciales d'Intel Corporation ou de ses filiales aux États-Unis et/ou dans d'autres pays.
- Les autres marques commerciales et noms commerciaux sont la propriété de leurs détenteurs.
