DCCL50B - Autres accessoires pour appareil photo SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur secteur pour voiture
Marque	Sony
Modèle	DCC-L50B
Fonctions principales	Recharge de batterie lithium-ion et alimentation d'appareil vidéo Sony
Tension d'entrée	12/24 V CC (masse négative uniquement)
Tension de sortie (VCR)	CC 8,4 V, 1,8 A
Tension de sortie (BATT)	CC 8,4 V, 1,5 A
Température de fonctionnement	0 °C à +40 °C
Température de stockage	-20 °C à +60 °C
Dimensions (L x H x P)	Environ 46 x 36 x 110 mm
Poids	Environ 300 g
Longueur du câble allume-cigare	Environ 1,5 m
Accessoires fournis	Cordons de liaison DK-215 et DK-235
Compatibilité batterie	Lithium-ion uniquement (pas Ni-Cd ou Ni-MH)
Sécurité	Utilisation sur masse négative uniquement ; ne pas exposer à la pluie ou à l'humidité ; ne pas ouvrir le boîtier ; risque de court-circuit
Entretien	Garder les contacts métalliques propres ; éviter chocs, chaleur extrême, poussière et humidité
Fusible remplaçable	Oui, voir notice pour procédure
Garantie	Aucune compensation pour perte d'enregistrement due à une défaillance
Utilisation véhicule	Voitures avec batterie 12 ou 24 V, moteur allumé

FOIRE AUX QUESTIONS - DCCL50B SONY

Quels types de batteries puis-je recharger avec l'adaptateur DCCL50B ?

Cet adaptateur est conçu exclusivement pour les batteries lithium-ion. Il ne peut pas recharger les batteries Ni-Cd ou Ni-MH.

Puis-je utiliser l'adaptateur dans n'importe quelle voiture ?

Non, il est compatible uniquement avec les voitures à masse négative et une batterie de 12 ou 24 V. Vérifiez la polarité de votre véhicule avant utilisation.

Que faire si l'adaptateur ne fonctionne pas ?

Vérifiez d'abord le fusible à l'intérieur de la fiche allume-cigare. S'il est grillé, remplacez-le par un fusible identique. Si le problème persiste, contactez le revendeur Sony.

L'adaptateur chauffe pendant l'utilisation, est-ce normal ?

Oui, un échauffement est normal. Toutefois, s'il devient extrêmement chaud ou dégage une odeur, débranchez-le immédiatement.

Puis-je utiliser l'appareil vidéo pendant la recharge de la batterie ?

Oui, mais l'adaptateur s'arrêtera si l'appareil vidéo est utilisé. Pour continuer la recharge, éteignez l'appareil.

Comment nettoyer l'adaptateur secteur ?

Maintenez les contacts métalliques propres. Utilisez un chiffon sec pour essuyer l'extérieur. Ne jamais utiliser de solvants ou d'eau.

Quelle est la température idéale pour la recharge ?

La plage optimale est de +10 °C à +30 °C. La recharge est possible de 0 °C à +40 °C, mais les performances peuvent être réduites.

Que faire si la fiche allume-cigare chauffe anormalement ?

Cela peut être dû à une mauvaise connexion à cause de saletés dans la douille. Nettoyez la douille allume-cigare avant utilisation.

Puis-je laisser l'adaptateur branché en permanence ?

Il est recommandé de débrancher l'adaptateur lorsqu'il n'est pas utilisé pour éviter une décharge de la batterie de la voiture.

Quels accessoires sont fournis avec l'adaptateur ?

L'adaptateur est livré avec deux cordons de liaison : DK-215 et DK-235. Consultez la notice pour leur utilisation.

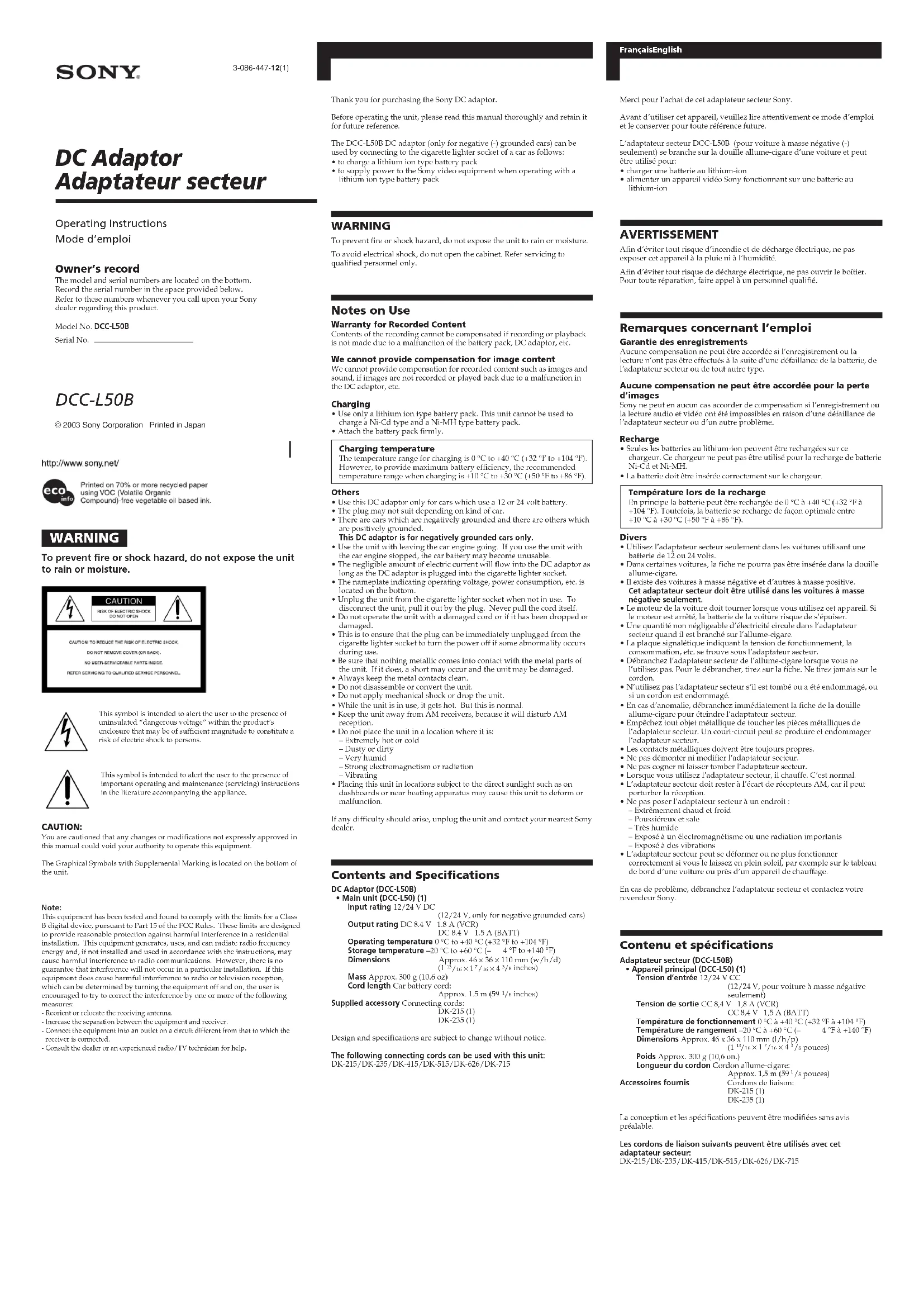

MODE D'EMPLOI DCCL50B SONY

DC adaptor adaptateur secteur

Merci pour l'achat de cet adaptateur secteur Sony.

Avant d'utiliser cet appareil, veuillez lire attentivement ce mode d'emploi et le conserver pour toute référence future.

L'adaptateur secteur DCC-L50B (pour voiture à masse négative (-) seulement) se branche sur la douille allume-cigare d'une voiture et peut être utilisé pour:

- charger une batterie au lithium-ion

- alimenter un appareil vidéo Sony fonctionnant sur une batterie au lithium-ion

Avertissement

Afin d'éviter tout risque d'incendie et de décharge électrique, ne pas exposer cet appareil à la pluie ni à l'humidité.

Afin d’éviter tout risque de décharge électrique, ne pas ouvrir le boîtier. Pour toute réparation, faire appel à un personnel qualifié.

Garantie des enregistrements

Aucune compensation ne peut être accordée si l'enregistrement ou la lecture n'ont pas été effectués à la suite d'une défaillance de la batterie, de l'adaptateur secteur ou de tout autre type.

Aucune compensation ne peut être accordée pour la perte d'images

Sony ne peut en aucun cas accorder de compensation si l'enregistrement ou la lecture audio et vidéo ont été impossibles en raison d'une défaillance de l'adaptateur secteur ou d'un autre problème.

Recharge

• Seules les batteries au lithium-ion peuvent être rechargées sur ce chargeur. Ce chargeur ne peut pas être utilisé pour la recharge de batterie Ni-Cd et Ni-MH.
• La batterie doit être insérée correctement sur le chargeur.

Température lors de la recharge

En principe la batterie peut être rechargée de 0 °C à +40 °C (+32 °F à +104 °F). Toutefois, la batterie se recharge de façon optimale entre +10 °C à +30 °C (+50 °F à +86 °F).

Divers

• Utilisez l'adaptateur secteur seulement dans les voitures utilisant une batterie de 12 ou 24 volts.
• Dans certaines voitures, la fiche ne pourra pas être insérée dans la douille allume-cigare.
• Il existe des voitures à masse négative et d'autres à masse positive. Cet adaptateur secteur doit être utilisé dans les voitures à masse négative seulement.
• Le moteur de la voiture doit tourner lorsque vous utilisez cet appareil. Si le moteur est arrêté, la batterie de la voiture risque de s'épuiser.
• Une quantité non négligeable d'électricité circule dans l'adaptateur secteur quand il est branché sur l'allume-cigare.
• La plaque signalétique indiquant la tension de fonctionnement, la consommation, etc. se trouve sous l'adaptateur secteur.
• Débranchez l'adaptateur secteur de l'allume-cigare lorsque vous ne l'utilisez pas. Pour le débrancher, tirez sur la fiche. Ne tirez jamais sur le cordon.
• N'utilisez pas l'adaptateur secteur s'il est tombé ou a été endommagé, ou si un cordon est endommagé.
• En cas d'anomalie, débranchez immédiatement la fiche de la douille allume-cigare pour éteindre l'adaptateur secteur.
• Empêchez tout objet métallique de toucher les pièces métalliques de l'adaptateur secteur. Un court-circuit peut se produire et endommager l'adaptateur secteur.
• Les contacts métalliques doivent être toujours propres.
• Ne pas démonter ni modifier l'adaptateur secteur.
• Ne pas cogner ni laisser tomber l'adaptateur secteur.
• Lorsque vous utilisez l'adaptateur secteur, il chauffe. C'est normal.
• L'adaptateur secteur doit rester à l'écart des récepteurs AM, car il peut perturber la réception.
• Ne pas poser l'adaptateur secteur à un endroit : – Extrêmement chaud et froid

- Poussiéreux et sale

- Très humide

- Exposé à un électromagnétisme ou une radiation importants

- Exposé à des vibrations

• L'adaptateur secteur peut se déformer ou ne plus fonctionner

correctement si vous le laissez en plein soleil, par exemple sur le tableau de bord d'une voiture ou près d'un appareil de chauffage.

En cas de problème, débranchez l'adaptateur secteur et contactez votre revendeur Sony.

Adaptateur secteur (DCC-L50B)

Tension d'entrée 12/24 V CC

(12/24 V, pour voiture à masse négative seulement)

Tension de sortie CC 8,4 V 1,8 A (VCR)

CC 8,4 V 1,5 A (BATT)

Température de fonctionnement 0 °C à +40 °C (+32 °F à +104 °F)

Température de rangement -20 °C à +60 °C (-4 °F à +140 °F)

Dimensions Approx. 46 x 36 x 110 mm (l/h/p)

(1^13 / 16× 1^7 / 16× 4^3 / 8 pouces)

Poids Approx. 300 g (10,6 oz.)

Longueur du cordon Cordon allume-cigare:

Approx. 1,5 m (59 ^1⁄8 pouces)

Accessoires fournis

Cordons de liaison:

DK-215 (1)

DK-235 (1)

La conception et les spécifications peuvent être modifiées sans avis préalable.

Les cordons de liaison suivants peuvent être utilisés avec cet adaptateur secteur:

Recharge de la batterie

Voir l'illustration A.

Vous pouvez recharger la batterie tout en la laissant sur l'appareil vidéo simplement en raccordant l'adaptateur secteur. Pour le détail sur la mise en place de la batterie, le raccordement des cordons et le temps de recharge, reportez-vous au mode d'emploi de l'appareil vidéo. ATTENTION, la batterie doit être détachée de certains appareils vidéo pour pouvoir être rechargée.

1 Raccordez le cordon allume-cigare à la douille allume-cigare de la voiture. Le témoin POWER (avert) s'allume. 2 Raccordez le cordon de liaison fourni DK-215 ou DK-235 à la prise DC OUT de l'adaptateur secteur. 3 Raccordez le cordon de liaison à la prise d'entrée CC de l'appareil vidéo. 4 Insérez la batterie sur l'appareil vidéo et laissez celui-ci éteint. La recharge de la batterie commence immédiatement.

Remarque

Si vous utilisez l'appareil vidéo pendant la recharge, l'adaptateur secteur s'arrêtera. Pour continuer à recharger la batterie, éteignez l'appareil vidéo.

Utilisation de l'appareil vidéo

Voir l'illustration B.

Pour le détail sur les cordons de liaison et sur le raccordement du cordon de liaison, reportez-vous au mode d'emploi de l'appareil vidéo.

1 Raccordez le cordon allume-cigare à la douille allume-cigare de la voiture. Le témoin POWER (avert) s'allume.

2 Raccordez le cordon de liaison fourni DK-215 ou DK-235 à la prise DC OUT de l'adaptateur secteur.

3 Raccordez le cordon de liaison à la prise d'entrée CC de l'appareil vidéo.

L'adaptateur secteur alimente l'appareil vidéo et celui-ci peut être utilisé.

Remarque

Éloignez l'adaptateur secteur de l'appareil vidéo si l'image est parasitée.

Remplacement du fusible

Voir l'illustration C.

Si cet appareil ne fonctionne pas correctement, vérifiez si le fusible n'a pas sauté. Si c'est le cas, remplacez-le de la façon suivante.

2 Sortez le fusible qui a sauté.

3 Insérez un fusible neuf et revissez l'extrémité de la fiche.

Remarques

• Si la douille de l'allume-cigare est sale, (cendres, etc.) la fiche peut chauffer parce que la connexion est mauvaise. Nettoyez la douille avant de l'utiliser.
• Lorsque vous remplacez le fusible, n'utilisez jamais autre chose qu'un fusible.
• Si le fusible saute une nouvelle fois, consultez votre revendeur Sony.

Contactez le concessionnaire de la voiture pour la polarité de la mise à la masse de votre voiture, la tension de la batterie, etc.
