ご表示の注意事項を守ら存在一定、火災・感電のはと上ご亡或大けがな人身事故の原因为ごは。

注意

拉丁文名	意味	拉丁文名
拉丁文名	点灯	10BASE-T 通信中 贷一夕送受信请联系
拉丁文名	点滅	10BASE-T 通信中 贷一夕送受信中
緑	点灯	100BASE-TX 通信中 贷一夕送受信请联系
	点滅	100BASE-TX 通信中 贷一夕送受信中
-	消灯 通信上いない	消灯 通信上いない

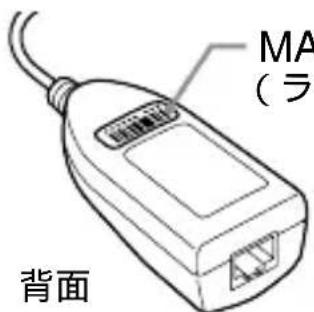

MACアドレスにpine

MACアドレス（ラル）

• 型名：UNA-EN1
  ·接綴さる比才力Mラの型名
  ·故障の状態：生態の状態：如何才能夠詳談？
  · 0買上日

お問い合わせ窓口のご案内

一株式会社 141-0001 东京都品川区北品川6-7-35

English

在操作本機前，請通讀本說明書，並保存以備將來參考。

警告

為防止本機引發火災或電擊，請勿讓本機受雨淋或受潮。

目錄

使用前須知 4
操作前須知 5
維護 6
部件的識別 7
使用之前 8
準備工作 8
用以太網適配器連到局域網 8
訪問網際網路 9
從攝影機上斷開 USB- 以太網適配器 10
連到 xDSL、電纜調制解調器等 11
故障检修 12
規格 13

說明

• USB連接可在局域網和與 USB 網絡適配器兼容的攝影機之間進行數據傳輸。
• USB- 以太網適配器是一總線驅動設備，所以由攝影機供電。

• USB- 以太網適配器自動識別 10BASE-T/100BASE-TX* 。

• USB- 以太網適配器和100BASE-TX兼容，但接口速率取決於USB傳輸速率。

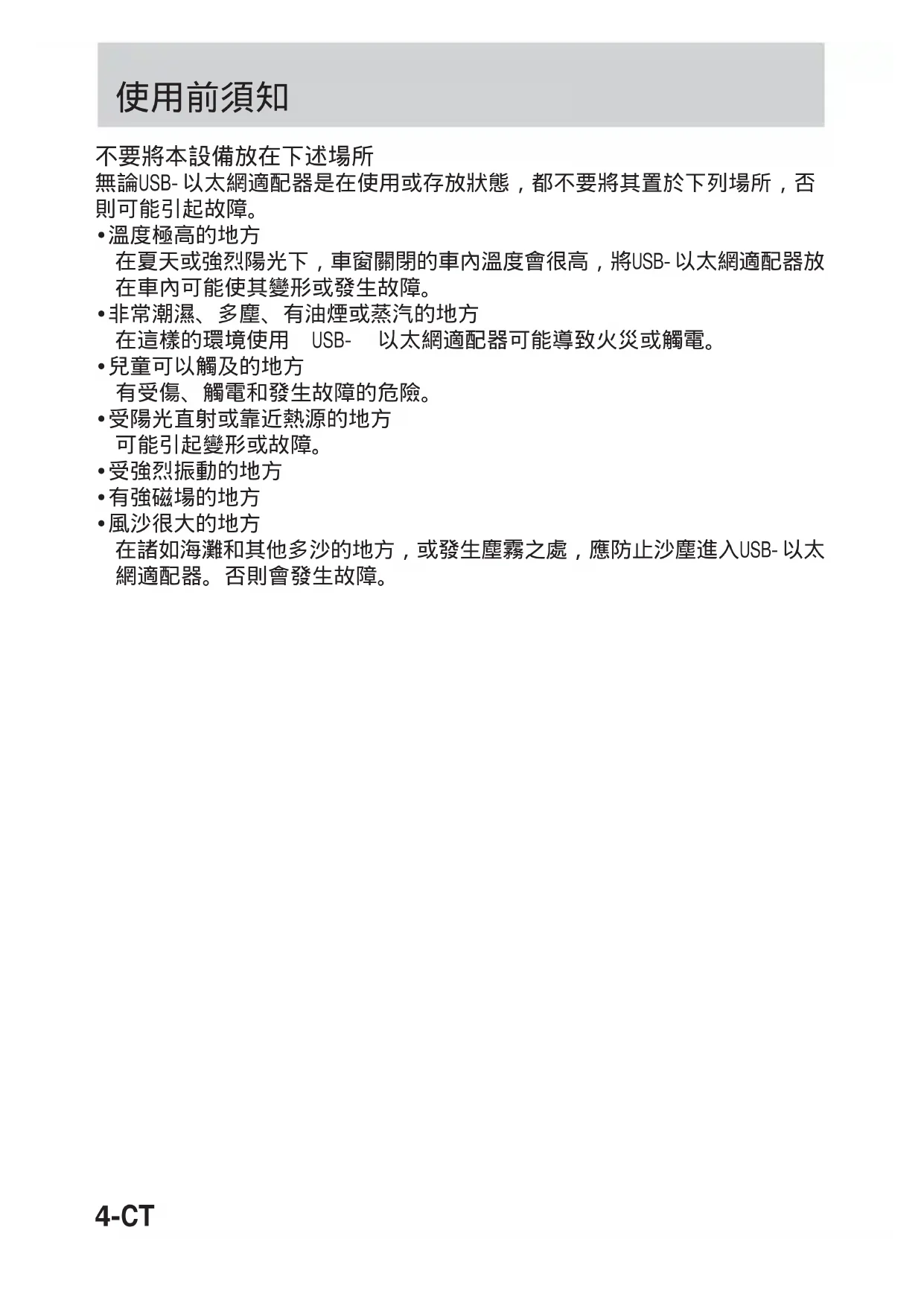

使用前須知

不要將本設備放在下述場所

無論USB-以太網適配器是在使用或存放狀態，都不要將其置於下列場所，否則可能引起故障。

• 温度極高的地方
  在夏天或強烈陽光下，車窗關閉的車內溫度會很高，將USB-以太網適配器放在車內可能使其變形或發生故障。
  ·非常潮濕、多塵、有油煙或蒸汽的地方
  在這樣的環境使用 USB- 以太網適配器可能導致火災或觸電。
• 兒童可以觸及的地方
  有受傷、觸電和發生故障的危險。
• 受陽光直射或靠近熱源的地方
  可能引起变形或故障。
• 受強烈振動的地方
  ·有強礦場的地方
  ·風沙很大的地方
  在諸如海灘和其他多沙的地方，或發生塵霧之處，應防止沙塵進入USB-以太網適配器。否則會發生故障。

操作前須知

• 使用USB-以太網適配器會減少電池剩餘時間，因為它們共用攝影機的電池。
  ·當不使用USB-以太網適配器時，應將它從攝影機上斷開，以防攝影機的電池用完。
• 不要抓住 USB- 以太網適配器或其電纜來提起攝影機。
• 不要用拽拉電纜的方式拔出連接器。

• 不要彎曲電纜或給電纜施加強力。
  ·僅將本USB-以太網適配器連到指定的網絡或電話線上如果將USB-以太網適配器連到下列網絡或電話線上，過大的電流將流經連接器，導致故障、過熱或火災。特別是不要和家庭或辦公室的電話線相連。

• 10BASE-T 和 100BASE-TX 型以外的網絡

• 普通電話線

• ISDN（數位）兼容公共電話插孔（類比、數位）
  PBX（數位專用小型交換機）線
• 家庭或辦公室電話線
• 任何其他類型電話線

·避免不正確的連接
- 連接器裡不允許有任何小片的金屬。
管腳之間短路可能導致火災或故障。
- 筆直地完全插入連接器。以某一角度插入連接器，會造成管腳之間的短路，可能導致火災或故障。
- 在移動 USB- 以太網適配器之前拔下局域網電纜

在局域網電纜仍舊連著時移動適配器，如果USB-以太網適配器掉下或翻倒，可能損壞電纜或引起火災、觸電或受傷。此外，還應小心不要將USB-以太網適配器摔落。

電磁干擾

如果將USB-以太網適配器靠近另一臺電子設備，相互之間可能有干擾。如果將其置於附近，反應相當明顯，來自設備的噪音可能會進入電視或收音機。如果出現這種情況，應採取下列步驟：

• 使 USB- 以太網適配器盡量遠離電視或收音機。
  ·改變電視或收音機的天線方向。

維護

用軟的乾布擦拭USB-以太網適配器。如果USB-以太網適配器很髒，用蘸有少量中性溶劑的布擦拭，然後擦乾。

不要使用稀釋劑、汽油、酒精等，因為它們會損壞 USB- 以太網適配器的表面。

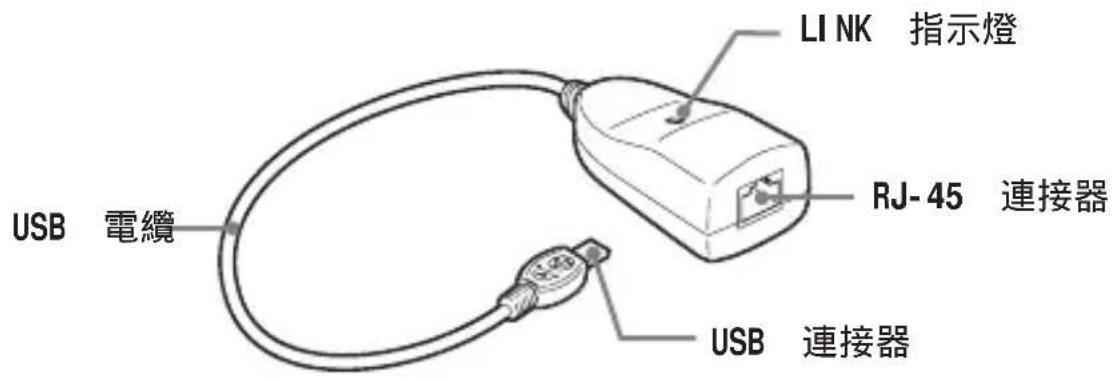

部件的識別

當連接 USB- 以太網適配器時，檢查連接器形狀以正確連接。

USB連接器：連接到兼容USB的攝影機。

RJ-45連接器：連接到局域網電纜

可用的局域網電纜

非屏蔽雙紋線直線電纜(UTP)

-10BASE-T3，4，5類

-100BASE-TX5 類

LINK 指示燈

此燈的狀態指示 USB- 以太網適配器的通訊狀態：

指示燈 意義
橙色 點亮	以 10BASE-T 通信,無數據傳輸
	閃爍 以 10BASE-T 通信,傳輸數據
綠色 點亮	以 100BASE-TX 通信,無數據傳輸
	閃爍 以 100BASE-TX 通信,傳輸數據
-	熄 漢	無通信

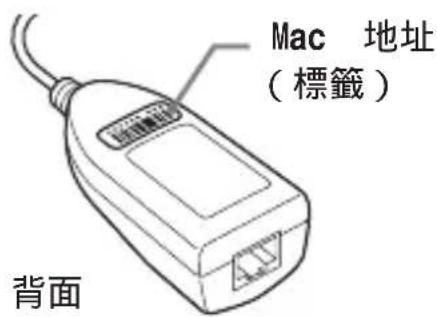

MAC 地址

電纜調制解調器可能需要設定MAC地址。此時，請記下寫在此標籤上的輸入數據（字母和數位）。

使用之前

本 USB- 以太網適配器專用於與 USB 網絡適配器兼容的攝影機。使用前，請參考“網絡功能 / 應用操作說明”。

準備工作

要連到網際網路，首先必須將 USB- 以太網適配器連到與 USB 網絡適配器兼容的攝影機上。

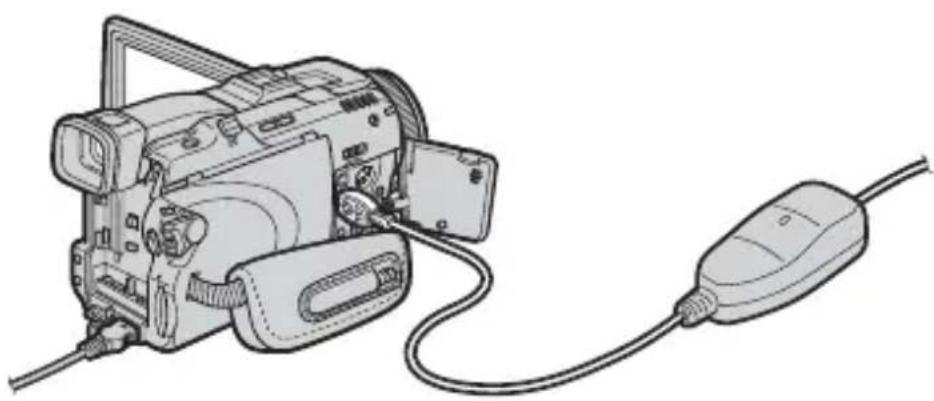

用以太網適配器連到局域網

使用 USB- 以太網適配器通過局域網（以太網）連到網際網路。

1 將 USB- 以太網適配器連到局域網電纜。

註

使用 10BASE-T 時，請使用 3，4，5 類非屏蔽雙紋線直線局域網電纜。

使用 100BASE-TX 時，請使用 5 類非屏蔽雙紋線直線局域網電纜。

2 將USB-以太網適配器的USB連接器接入攝影機的 (USB)插孔。

註

不同的型號的 (USB)插孔的位置不同。

有關詳情，請參閱攝影機的使用說明書。

3 將與 USB 絡絡適配器兼容的攝影機的電源開關設為“ MEMORY/ NETWORK”（記憶體／網絡）以顯示網絡功能表。 現在攝影機已準備好進行通信。

註

將USB以太網適配器直接連到攝影機。本USB以太網適配器和攝影機都不和USB集線器相兼容。

訪問網際網路

有關登錄的詳情，請參閱攝影機的“網絡功能／應用操作說明”。

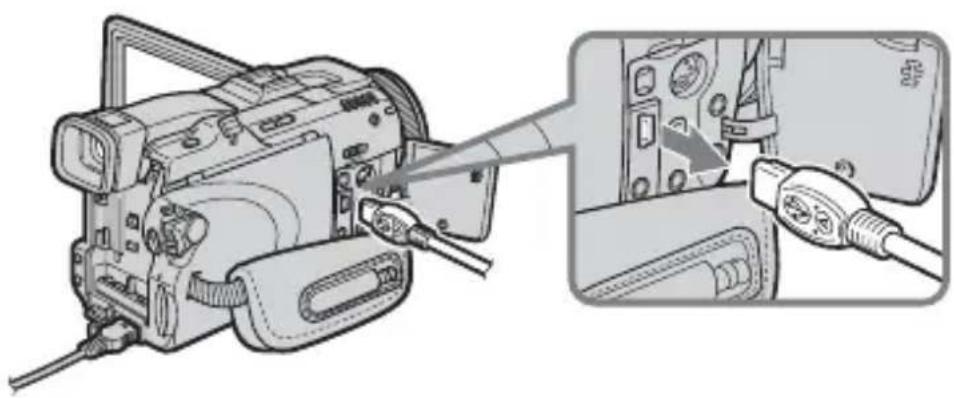

從攝影機上斷開 USB- 以太網適配器

1從攝影機的 USB)插孔拔下USB-以太網適配器的USB連接器。

2從USB-以太網適配器拔下局域網電纜

連到 xDSL 、電纜調制解調器等

• 如果 xDSL 調制解調器或電纜調制解調器是路由器類型
  用局域網電纜將USB-以太網適配器連到調制解調器。
• 如果 xDSL 調制解調器或電纜調制解調器是網橋類型 (1:1)
  用調制解調器的以太網插孔連到市售路由器上，用局域網電纜將USB-以太網適配器連到路由器的以太網插孔。
• 如果 xDSL 調制解調器或電纜調制解調器沒有 USB 插孔
  USB- 以太網適配器不能和這樣的調制解調器一起使用。

換成路由器類型的調制解調器。

• 有關調制解調器的詳情，請向 xDSL 或電纜公司咨詢。
  ·如果電纜調制解調器需要設定MAC地址，可能只能使用已註冊型號的地址。有關詳情，請向電纜公司咨詢。
• MAC 地址記錄在 USB- 以太網適配器的背面。（第7頁）
• 當在某些公共建築物（如旅店）裡時，如果需要經批准才能連接，可能不能使用 USB- 以太網適配器。

故障檢修

如果使用本機時碰到任何問題，請使用下表或訪問我們的網站：http://www.sony.net/來排除故障。如果使用電纜調制解調器，可能不得不改變其設定。請和電纜公司接洽。如果問題仍然存在，請向Sony經銷店咨詢。

症狀 原因 / 解決方法

不能下載瀏覽器頁面 ·局域網電纜沒有正確插入 USB- 以太網適配器。 →請正確插入電纜。

不能登錄·USB- 以太網適配器沒有正確連到與 USB 網絡適配器兼容的攝影機的 (USB)插孔。 →請正確連接。 ·與 USB 網絡適配器兼容的攝影機沒有切換到網絡模式。 →請將 POWER 開關切換到“Memory/Network”（記憶體 / 网絡）。 ·電纜調制解調器不能識別網絡適配器 →關閉電纜調制解調器，然後再打開。 →設定電纜調制解調器使其識別 USB 以太網適配器。 （有關怎樣設定電纜調制解調器的詳情，請向電纜公司咨詢。）

不能收發電子郵件 ·附加圖像檔案的大小超過郵件伺服器的容量。 →重設附加圖像檔案，使其更小。 （有關怎樣設定大小的詳情，請參考攝影機的使用說明書）

即使電腦已連到電纜調制·電纜調制解調器不能識別電腦 解調器，在裝上 USB- 以太 →關閉電纜調制解調器，然後再打開。 網適配器後仍不能聯網 →設定電纜調制解調器使其識別電腦。 （有關怎樣設定電纜調制解調器的詳情，請向電纜公司咨詢。）

規格

局域網接口部件

接口標準 IEEE802.3(10BASE-T)/

IEEE802.3U(100BASE-TX)

接口連接器 RJ-45

訪問控制 CSMA/CD

USB 接口部件

接口標準 USB 兼容

接口連接器 小型 A 插頭

電源 總線驅動

工作電壓DC5V（由USB接口提供）

功耗最大 200mA

概要

尺寸 約69·26.5·35mm（寬·高·深）

電纜總長度 約 355mm

重量約36g

工作温度 0^ C 到 +40^ C

存放溫度 -20°C到 +60°C

附件

使用說明書(1)

設計和規格說明如有變更，恕不另行通知。
