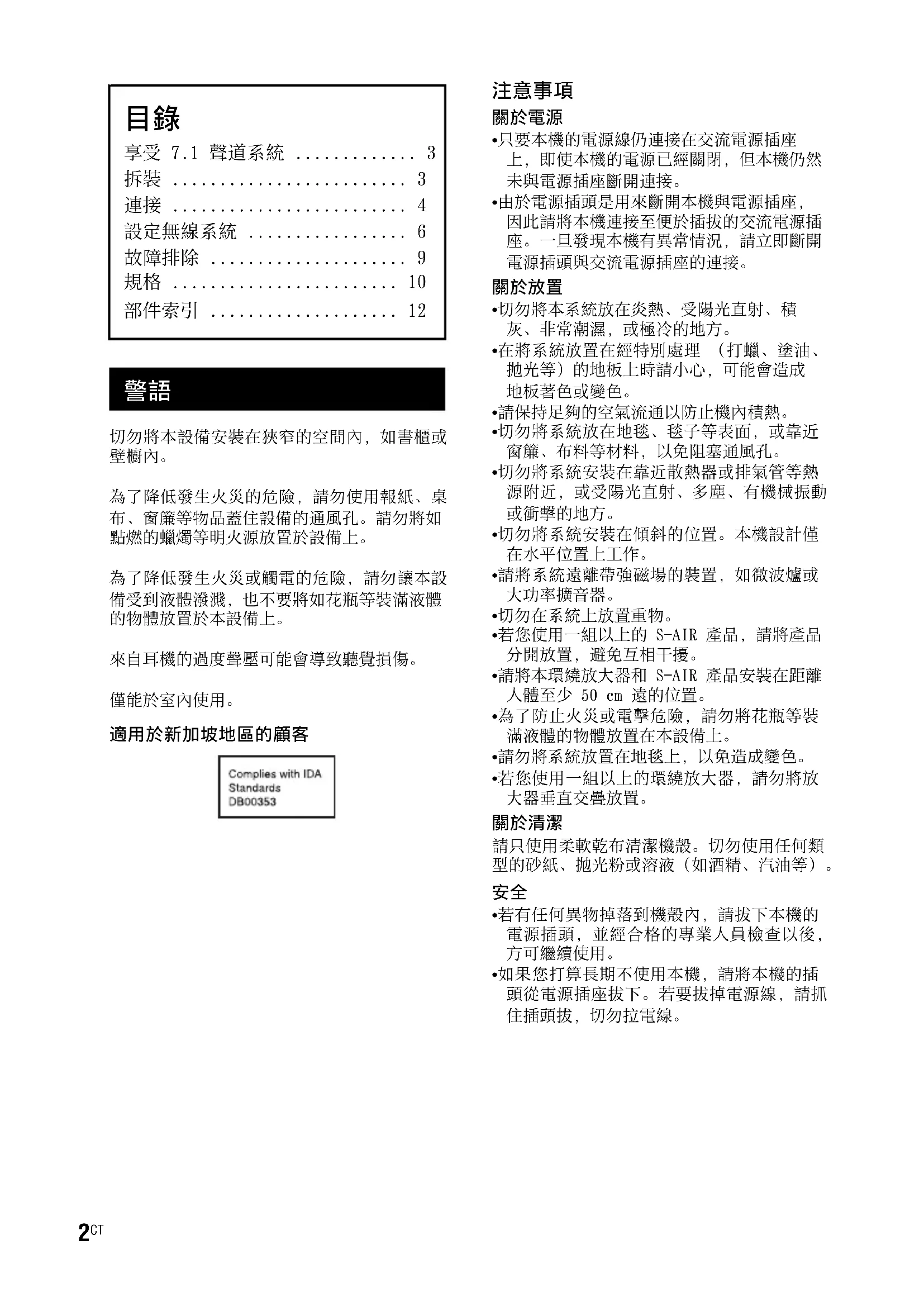

切勿將本設備安裝在狹窄的空間內，如書櫃或壁橱內。

為了降低發生火災的危險，請勿使用報紙、桌布、窗簾等物品蓋住設備的通風孔。請勿將如點燃的蠟燭等明火源放置於設備上。

為了降低發生火災或觸電的危險，請勿讓本設備受到液體潰潰，也不要將如花瓶等裝滿液體的物體放置於本設備上。

來自耳機的過度聲壓可能會導致聽覺損傷。

僅能於室內使用。

適用於新加坡地區的顧客

Complies with IDA

Standards

0800353

注意事項

關於電源

• 只要本機的電源線仍連接在交流電源插座上，即使本機的電源已經關閉，但本機仍然未與電源插座斷開連接。
• 由於電源插頭是用來斷開本機與電源插座，因此請將本機連接至便於插拔的交流電源插座。一旦發現本機有異常情況，請立即斷開電源插頭與交流電源插座的連接。

關於放置

• 切勿將本系統放在炎熱、受陽光直射、積灰、非常潮濕，或極冷的地方。
• 在將系統放置在經特別處理（打蠟、塗油、拋光等）的地板上時請小心，可能會造成地板著色或變色。
• 請保持足夠的空氣流通以防止機內積熱。
• 切勿將系統放在地毯、毯子等表面，或靠近窗簾、布料等材料，以免阻塞通風孔。
• 切勿將系統安裝在靠近散熱器或排氣管等熱源附近，或受陽光直射、多塵、有機械振動或衝擊的地方。
• 切勿將系統安裝在傾斜的位置。本機設計僅在水平位置上工作。
  ·請將系統遠離帶強磁場的裝置，如微波爐或大功率擴音器。
• 切勿在系統上放置重物。
• 若您使用一組以上的 S-AIR 產品，請將產品分開放置，避免互相干擾。
  ·請將本環繞放大器和S-AIR產品安裝在距離人體至少 50~cm 遠的位置。
• 為了防止火災或電擊危險，請勿將花瓶等裝滿液體的物體放置在本設備上。
  ·請勿將系統放置在地毯上，以免造成變色。
• 若您使用一組以上的環繞放大器，請勿將放大器垂直交疊放置。

關於清潔

請只使用柔軟乾布清潔機殼。切勿使用任何類型的砂紙、拋光粉或溶液（如酒精、汽油等）。

安全

• 若有任何異物掉落到機殼內，請拔下本機的電源插頭，並經合格的專業人員檢查以後，方可繼續使用。
• 如果您打算長期不使用本機，請將本機的插頭從電源插座拔下。若要拔掉電源線，請抓住插頭拔，切勿拉電線。

享受7.1聲道系統

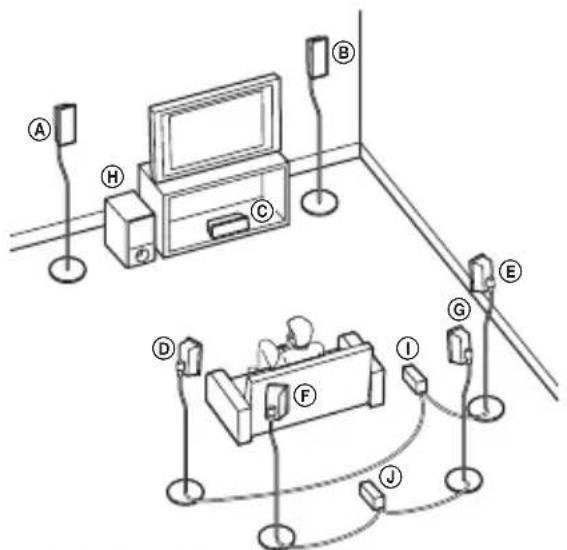

Wireless Surround Speaker Kit (WAHT-SBP1) 包括兩個環繞後置揚聲器和一個環繞放大器。搭配 Sony Home Theatre System 使用此組件時，您可以享受7.1聲道揚聲器配置更真實的環繞聲效果。

A前置左揚聲器
B前置右揚聲器
◎中置揚聲器
⑥後置左揚聲器
⑥後置右揚聲器
F左後置環繞揚聲器
⑥右後置環繞揚聲器
④低音揚聲器
① 環繞放大器

（後置揚聲器專用）

③ 環繞放大器

（環繞後置揚聲器專用）

拆装

環繞後置揚聲器

（SS-TSB92）（2）

環繞放大器

(TA-SA100WR) (1)

揚聲器導線蓋 (1)

揚聲器導線架 (1)

無線收發器

(EZW-RT10/EZW-RT10A*) (1)

• 適用於北美和歐洲機型。

揚聲器導線 (2)

使用說明書 (1)

連接

安裝之前，務必將所有S-AIR產品的交流電源線從電源插座拔下。

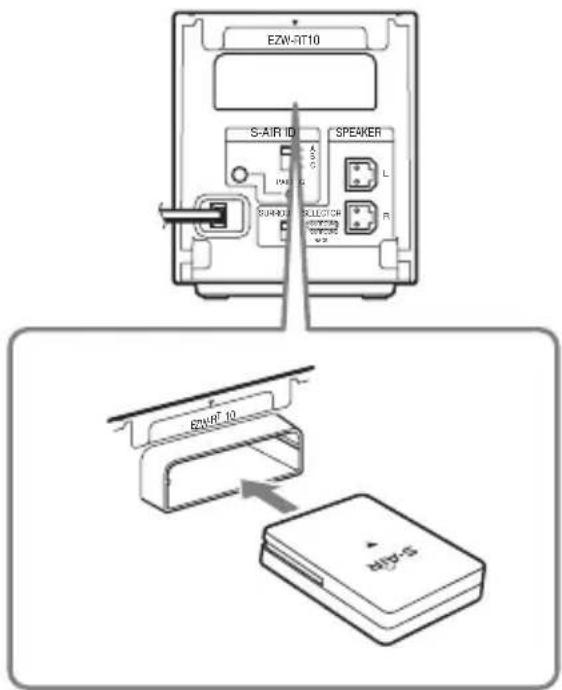

1 將無線收發器 （提供）插入環繞放大器後方的插槽內。

注意

·請勿碰觸無線收發器上的端子。
- 插入無線收發器，對齊▼標誌。
·請勿將無線收發器以外的任何物體插入 EZW-RT10 插槽。

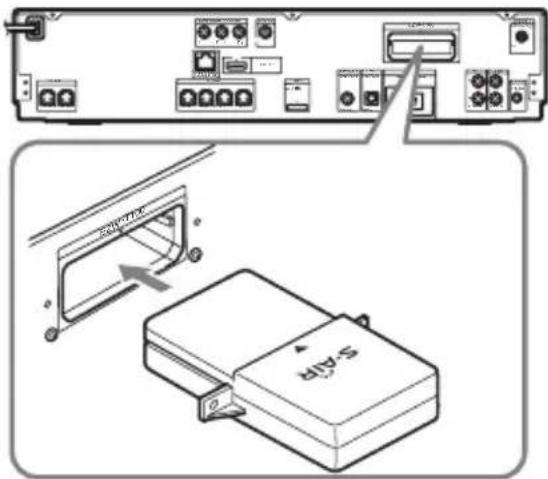

2將無線發射器（隨S-AIR主機提供）

插入 S-AIR 主機上的插槽。

對於不含無線發射器的S-AIR主機，請準備選購S-AIR Adapter（EZW-T100）。

更多詳細內容，請參閱 S-AIR 主機的使用說明書。

本S-AIR主機的後面板圖示僅為

範例。並非所有 S-AIR 主機外觀完全相同。

後面板

3連接揚聲器。

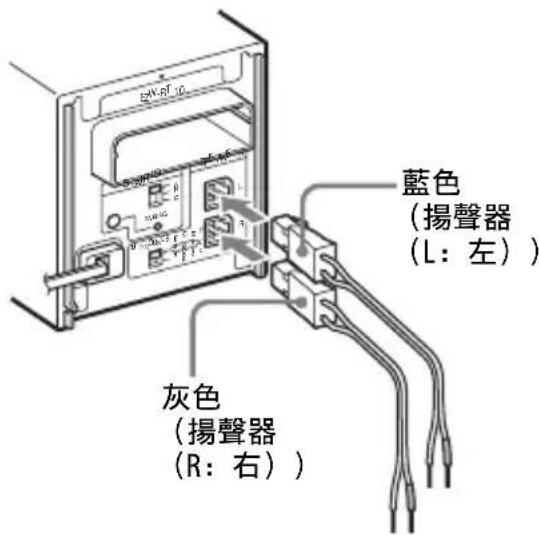

將揚聲器導線連接到本機上對應顏色的 SPEAKER 插孔。

■將揚聲器導線連接到環繞放大器連接至環繞放大器時，插入接頭直至聽到喀嗒一聲。

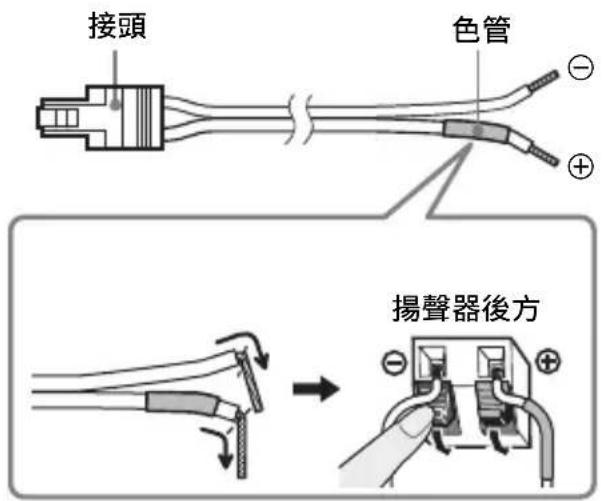

■將揚聲器導線連接到揚聲器

務必將揚聲器導線和正確的揚聲器端子配對：有色管的揚聲器導線接至 ，無色管的揚聲器導線接至。請勿將揚聲器導線絕緣層夾在揚聲器端子內。

注意

• 切勿將 Wireless Surround Speaker Kit 提供的揚聲器導線連接至 S-AIR 主機上的任何揚聲器插孔。

4連接交流電源線。

將S-AIR主機和環繞放大器的交流電源線連接至電源插座前，請確保已連接所有揚聲器。

設定無線系統

若要使用無線系統，您必須設定環繞放大器和S-AIR主機。設定前，請確保無線轉接器已正確插入S-AIR主機和環繞放大器。

設定 S-AIR 主機

有關使用S-AIR主機的詳細說明，請參閱S-AIR主機的使用說明書。

1開啓S-AIR主機。

系統開啓。

2將S-AIR主機的「揚聲器設定」中的[後方環繞]設定為[是]。
3設定 S-AIR 主機以便設定 ID。
4選擇S-AIR主機的ID。

您可以選擇任一 ID（A、B或C）。

5如果S-AIR主機內含環繞放大器，請確保 SURROUND SELECTOR開關已設為SURROUND。

設定環繞放大器

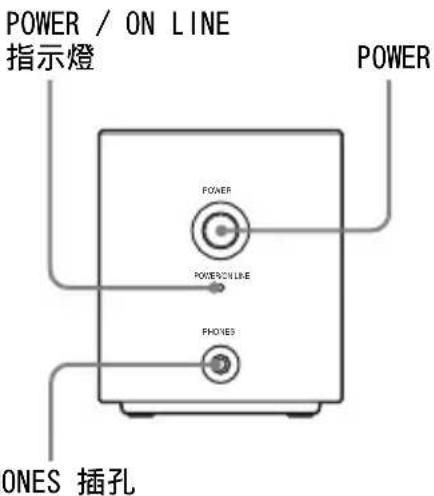

前面板

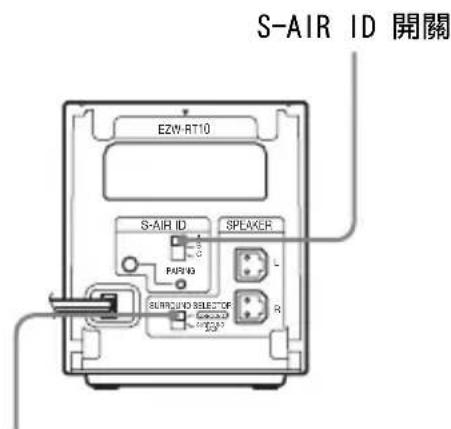

後面板

SURROUND SELECTOR開關

1 將此組件環繞放大器的 SURROUND SELECTOR 開關設為 SURROUND BACK。
2將環繞放大器的S-AIR ID開關設定為與S-AIR主機的ID（A、B或C）相同。
3按環繞放大器上的POWER。

POWER / ON LINE 指示燈變綠。若無，請見“檢查傳送狀態”（第7頁）。

4設定揚聲器。

若S-AIR主機具有自動校正功能，請執行自動校正。

若S-AIR主機沒有自動校正功能，請執行合適的揚聲器設定。

更多詳細內容，請參閱 S-AIR 主機的使用說明書。

檢查傳送狀態

您可以透過檢查環繞放大器上的 POWER / ON LINE 指示燈來檢查 S-AIR 主機和環繞放大器間的聲音傳送狀態。

POWER/ON 紅態LINE指示燈

變綠 已建立聲音傳送。

閃綠色 尚未建立聲音傳送。

變紅 環繞放大器無法輸出聲音。

關閉 環繞放大器關閉或其保護開啓。

更多詳細內容，請見“故障排除”（第9頁）。

使用耳機欣賞聲音

您可以將耳機連接至環繞放大器上的PHONES插孔，在遠離S-AIR主機的地方欣賞系統聲音。

注意

• 當您將耳機連接至環繞放大器時，所有揚聲器均不會輸出聲音。
• 若您將連接有耳機的環繞放大器關閉或無線電收訊不良，S-AIR主機的音量會降至最低。在該兩種情況下，請檢查無線電收訊，並重新設定音量。

防止傳送至鄰居 （配對）

若您的鄰居也擁有S-AIR產品，且ID設定與您的相同，則您的鄰居可能會接收到來自於您S-AIR主機的聲音。要預防該情況，您可以執行配對來辨識您的S-AIR產品。

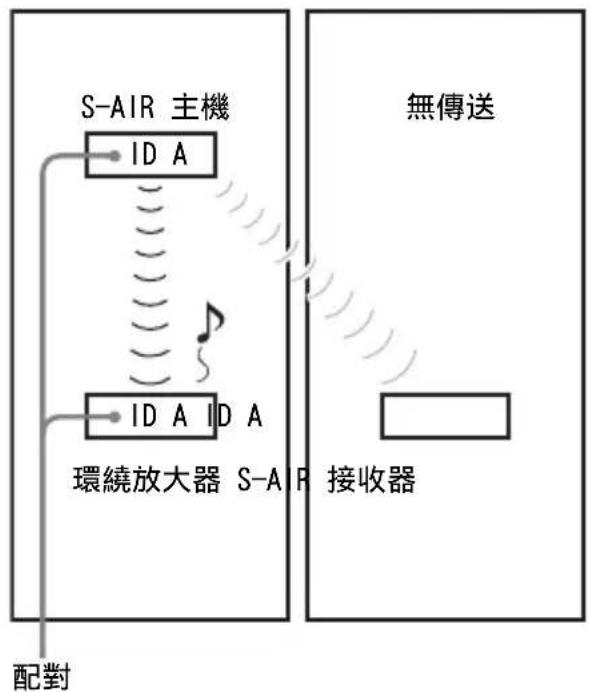

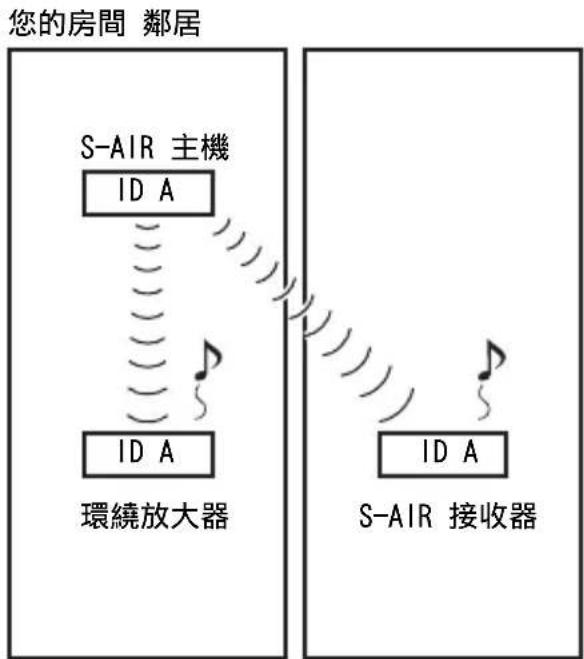

配對前 （範例）

透過ID建立聲音傳送。

配對後 （範例）

聲音傳送會建立在執行配對後的環繞放大器和 S-AIR 主機間。

您的房間 鄒居

1開啓S-AIR主機和環繞放大器。系統開啓。
2S-AIR 主機和環繞放大器的 ID 保持一致。
3設定 S-AIR 主機做好配對準備。

更多詳細內容，請參閱 S-AIR 主機的使用說明書。

環繞放大器上的 POWER / ON LINE 指示燈閃綠色。

4按環繞放大器後面板上的 PAIRING。

開始配對時，PAIRING指示燈閃紅色。

聲音傳送建立後，POWER / ON LINE

啓。若您使用數個環繞放大器，也請執行步驟3和4。

注意

• 若您在環繞放大器和其他 S-AIR 主機間執行配對，則會取消根據 ID 所建立的聲音傳送。
• 除非您變更 ID 設定，否則無法取消配對。

提示

• 若要按 PAIRING 按鈕，可以使用迴紋針等細長的工具。

安裝環繞放大器蓋子

連接與設定後，您可以將蓋子安裝到環繞放大器上，以整理與存放過多的揚聲器導線。

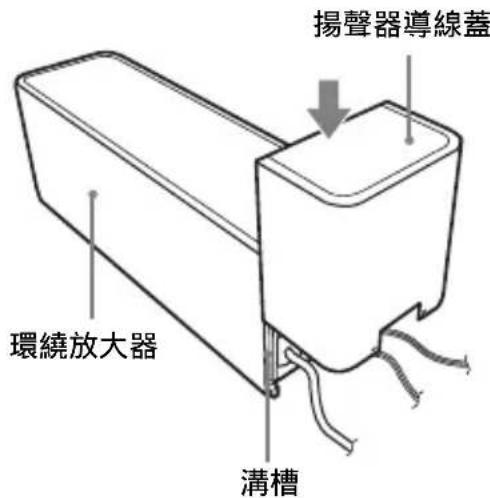

1 沿著環繞放大器邊緣的溝槽，將揚聲器導線蓋滑下安裝。

將揚聲器導線蓋往下推，直至聽到喀嗒一聲。將環繞放大器顛倒，然後將導線藏入揚聲器導線蓋內。

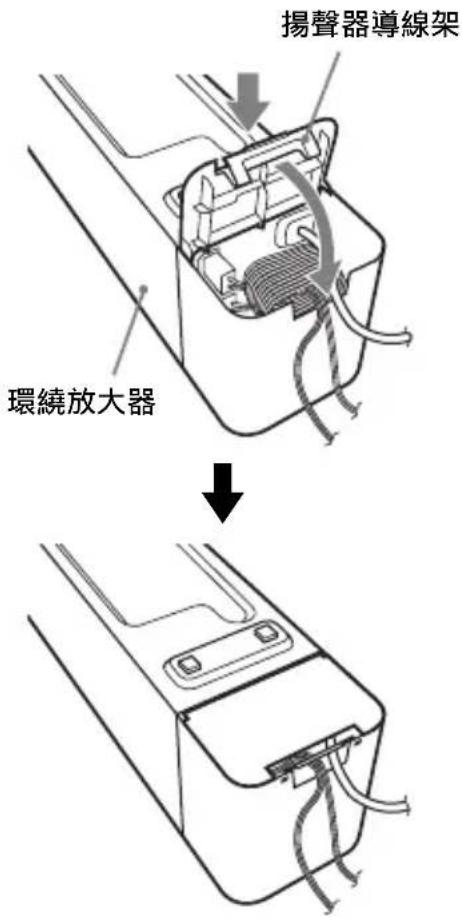

2 將揚聲器導線架垂片插入揚聲器導線蓋插槽，然後按入到位。

故障排除

在使用此系統時，如遇到以下任何疑難問題，在要求維修前先使用故障排除指南幫助解決故障。如果無法解決問題，請就近與Sony經銷商聯絡。

請注意，如果服務人員在維修時更換了部分部件，應留下這些部件。

如果環繞放大器發生問題，請讓Sony經銷商檢查整個系統（系統、揚聲器和無線轉接器）。

電源

無法打開電源。

• 檢查交流電源線是否連接牢固。

POWER/ON LINE 指示燈不點亮。

關閉環繞放大器並取出環繞放大器的交流電源線，然後檢查以下項目。

• 揭聲器的 + 和 - 导線是否短路？
  ·環繞放大器的通風孔是否被堵住？
• 檢查上述項目並解決問題後，連接環繞放大器的交流電源線並開啓環繞放大器電源。若檢查所有上述項目後仍無法找出問題原因，請就近與Sony經銷商聯絡。

聲音

無聲音。

檢查環繞放大器上的 POWER / ON LINE 指示燈狀態。

-變綠

·將S-AIR主機的［揚聲器設定］中的［後方環繞]設定為［是］。
- 將環繞放大器的 SURROUND SELECTOR 開關（SURROUND 或 SURROUND BACK）變更為與 S-AIR 主機相同。

• 檢查揚聲器連接和設定。
  S-AIR主機音量已設為最低
  S-AIR主機處於靜音狀態。
• 視播放源或 S-AIR 主機的設定而定，揚聲器效果可能不顯著。
• 已連接耳機。

-閃綠色

-尚未開啓S-AIR主機。
-S-AIR主機已與其他S-AIR產品配對。
·環繞放大器已與其他的S-AIR主機配對。
·確認S-AIR主機和環繞放大器的ID（第6頁）。
-尚未完成配對。
-聲音傳送不良。移動環繞放大器的位置，直到 POWER / ON LINE 指示燈變綠。
·請將本系統和環繞放大器安裝在遠離其他無線產品的位置。

• 停止使用其他的無線產品。
• 未正確插入無線收發器和/或無線發射器。

-變紅

• 將環繞放大器的 SURROUND SELECTOR 開關 (SURROUND 或 SURROUND BACK)變更為與 S-AIR 主機相同。

沒有聲音從 S-AIR 主機中傳出。

-當您在關閉S-AIR主機前關閉連接有耳機的環繞放大器時，或如果無線電收訊不良時，音量會變成最小。在該類情況下，請檢查無線電收訊，並重新設定音量。

聽到劇烈的交流聲或噪音。

• 檢查 S-AIR 產品是否已連接牢固。
• 檢查連接導線是否遠離變壓器或馬達，並至少離開電視機或螢光燈3米。
  ·將電視機遠離音頻裝置。
• 插頭和插孔髒了。用稍蘸酒精的布進行擦拭。
  ·清潔光碟。

揚聲器中沒有聲音或只有很低音量的聲音。

• 檢查揚聲器連接和設定。
• 檢查解碼模式設定。
• 視播放源而定，揚聲器效果可能不顯著。
• 揚聲器的無線設定不正確。
• 正在播放一個 2 聲道音源。

沒有聽見聲音或聲音被切斷。

S-AIR主機和/或環繞放大器放置於金屬架等上面。
-無線網路、微波（爐）和Bluetooth設備等放置在靠近環繞放大器的地方。
- 請將其他組件從環繞放大器附近移走，或關閉其他組件。

操作

系統工作不正常。

• 從電源插座上斷開交流電源線的連接，幾分鐘後再次連接。

規格

SS-TSB92 （揚聲器）

揚聲器系統 全範圍低音反射

揚聲器單元 65mm 圓錐形

額定阻抗3歐姆

尺寸（約） 105mm×

5mm× 85mm

（宽/高/深）

質量 (約) 0.6kg

TA-SA100WR

（環繞放大器）

放大器部分

美國機型：

環繞模式 (參考)RMS輸出功率

：143W （每聲道

3歐姆， 1kHz

10%THD）

其他機型：

立體聲模式 （額定） 80W + 80W

（3欧姆，1kHz，

1%THD)

環繞模式 (參考)RMS輸出功率

：143W （每聲道

3歐姆， 1kHz

10%THD）

• 視播放音源而定，揚聲器可能沒有聲音輸出。

額定阻抗3-16Ω

一般

電源要求：

北美機型 120VAC ，60Hz

其他機型 220V - 240VAC

50/60 Hz

功率消耗開機時：50W

尺寸（約） 85mm× 100mm×

330 mm

（宽/高/深）

（包括無線收發

器）

85mm× 100mm×

345 mm

（宽/高/深），

包括揚聲器導線蓋

和揚聲器導線架

質量（約） 1.7kg ，包括揚聲

器導線蓋和揚聲器

導線架

EZW-RT10/EZW-RT10A*（無線收發器）

通訊系統 S-AIR 規格 1.0 版

频率波段 2.4000 GHz -

2.4835 GHz

調變方法DSSS

電源需求 DC 3.3 V，350 mA

尺寸（約） 50mm× 13mm×

60 mm

（宽/高/深）

質量 (約) 24g

• 適用於北美和歐洲機型。

設計和規格若有改變，恕不另行通知。

“S-AIR”及其標誌均為Sony Corporation的商標。

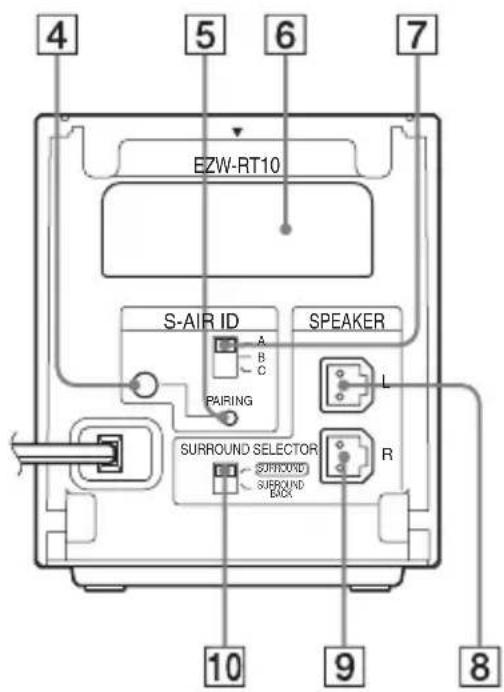

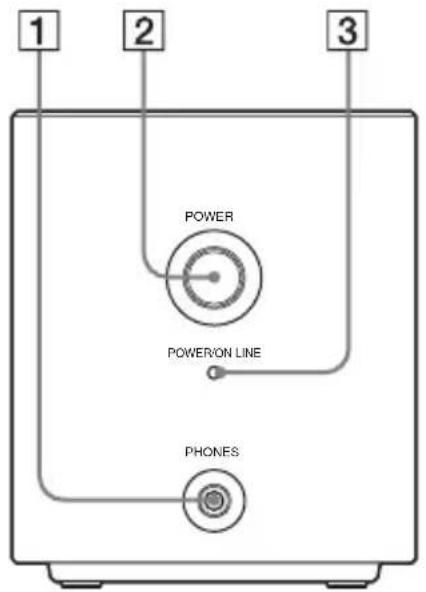

環繞放大器

前面板

後面板
