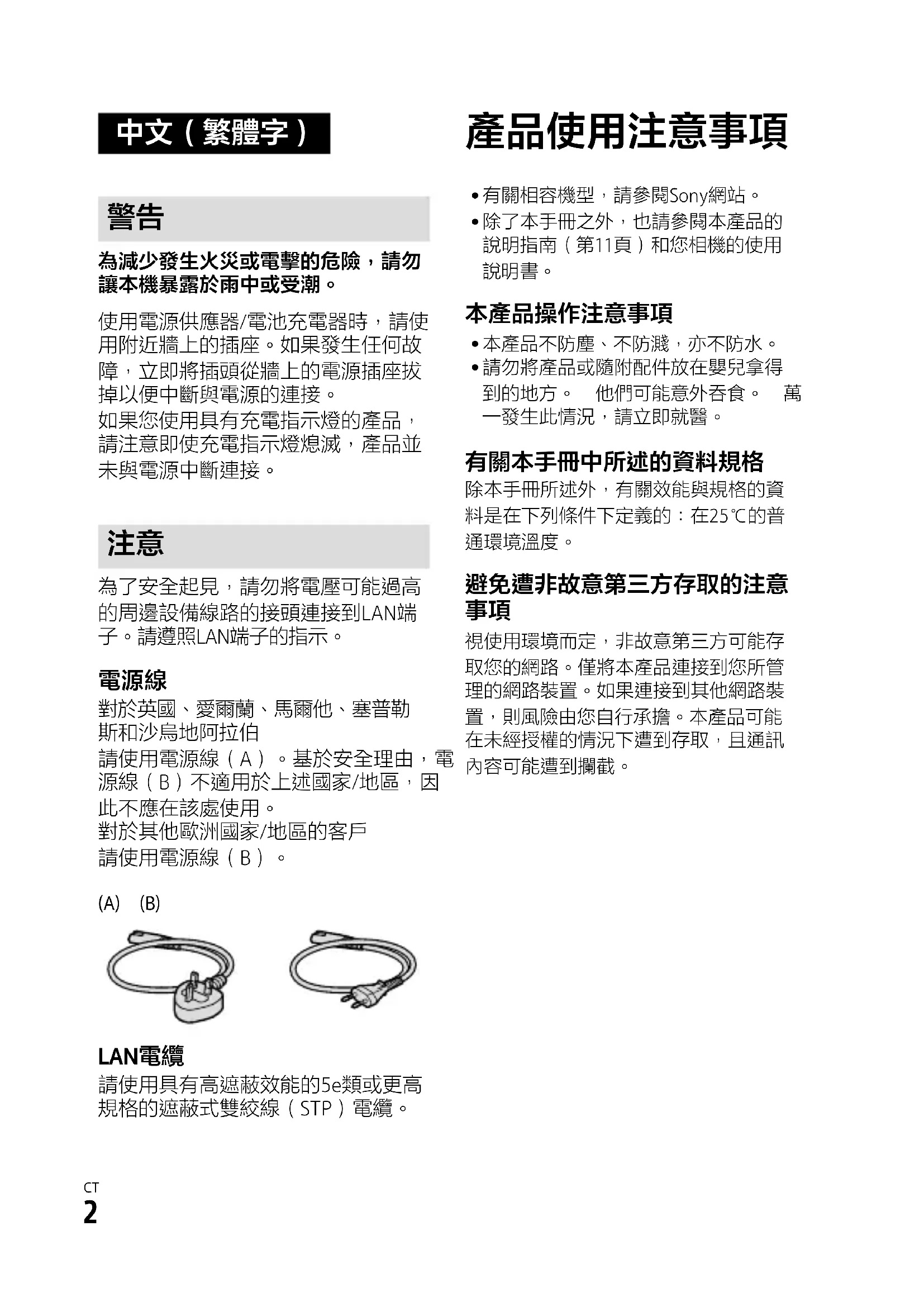

為減少發生火災或電擊的危險，請勿讓本機暴露於雨中或受潮。

使用電源供應器/電池充電器時，請使用附近牆上的插座。如果發生任何故障，立即將插頭從牆上的電源插座拔掉以便中斷與電源的連接。

如果您使用具有充電指示燈的產品，請注意即使充電指示燈熄滅，產品並未與電源中斷連接。

注意

為了安全起見，請勿將電壓可能過高的周邊設備線路的接頭連接到LAN端子。請遵照LAN端子的指示。

電源線

對於英國、愛爾蘭、馬爾他、塞普勒斯和沙烏地阿拉伯

請使用電源線（A）。基於安全理由，電源線（B）不適用於上述國家/地區，因此不應在該處使用。

對於其他歐洲國家/地區的客戶請使用電源線（B）。

(A) (B)
SONY CCBWD1 - 電源線 - 1

請使用具有高遮蔽效能的5e類或更高規格的遮蔽式雙絞線（STP）電纜。

產品使用注意事項

  • 有關相容機型，請參閱Sony網站。
  • 除了本手冊之外，也請參閱本產品的說明指南（第11頁）和您相機的使用說明書。

本產品操作注意事項

  • 本產品不防塵、不防濺，亦不防水。
  • 請勿將產品或隨附配件放在嬰兒拿得到的地方。他們可能意外吞食。萬一發生此情況，請立即就醫。

有關本手冊中所述的資料規格

除本手冊所述外，有關效能與規格的資料是在下列條件下定義的：在25℃的普通環境溫度。

避免遭非故意第三方存取的注意 事項

視使用環境而定，非故意第三方可能存取您的網路。僅將本產品連接到您所管理的網路裝置。如果連接到其他網路裝置，則風險由您自行承擔。本產品可能在未經授權的情況下遭到存取，且通訊內容可能遭到攔截。

有關丟棄本產品、轉讓予他人，或退還租用產品的注意事項

為了防止您的資料洩漏，請在丟棄本產品、轉讓予他人或退還租用產品之前，先遵照下列程序執行“Initialize”功能。

1 將產品連接到電腦（第9頁）。
2 將本產品連接到電源供應器，並開啟產品（第10頁）。
3 在電腦上啟動網頁瀏覽器，然後執行“Initialize”功能（第11頁）。

  • 初始化過程可能需要一段長時間。將產品連接到穩定的電源，如此才不會在半途關閉。
  • 在產品上設定MASTER/CLIENT開關，如第8頁所述。

檢查產品與隨附項目

括號內的數字表示件數。

  • 相機控制盒(1)
  • 多端連接纜線（S）（1）
  • 多端連接纜線（L）（1） 隨附兩條長度不同的電纜。

- 小型USB電纜（1）

- 電源供應器（1） 電源供應器的外型可能依國家/地區而異。

- 電源線（1）*（在部分國家/地區提供）

* 本設備可能隨附多條電源線。請視國家/地區而定，使用適當的電源線。請參閱第2頁。

  • 電纜保護裝置（1）
  • 印刷文件集

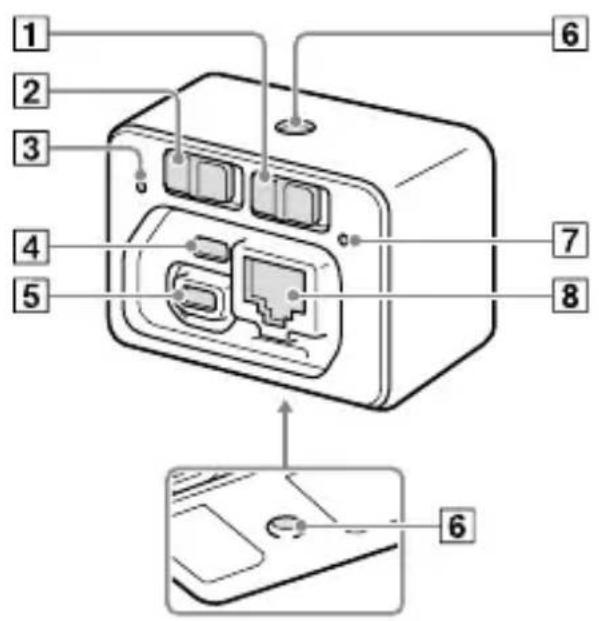

識別部件

SONY CCBWD1 - 識別部件 - 1

text_image 1 2 3 4 5 6 7 8 6

① ON/OFF(電源)開關 此開關可開啟或關閉電源。
2 MASTER/CLIENT（主要/用戶端）開關 將相機控制盒其中之一的本開關 設定為“MASTER”，並將其他的設定為“CLIENT”。
3 存取指示燈
4 小型USB接頭 使用此接頭將產品連接到電源供應器（附件）。
5 Multi端子 使用此端子將產品連接到相機。

6 三腳架安裝孔 使用螺絲長度短於5.5公釐的三腳架。否則，您無法牢牢固定產品，並且可能造成產品損壞。
7 電源指示燈
8 LAN端子 使用此端子將產品連接到電腦或交換集線器。

連接到相機和電腦

將本產品連接到相機和電腦，以從電腦操作相機。

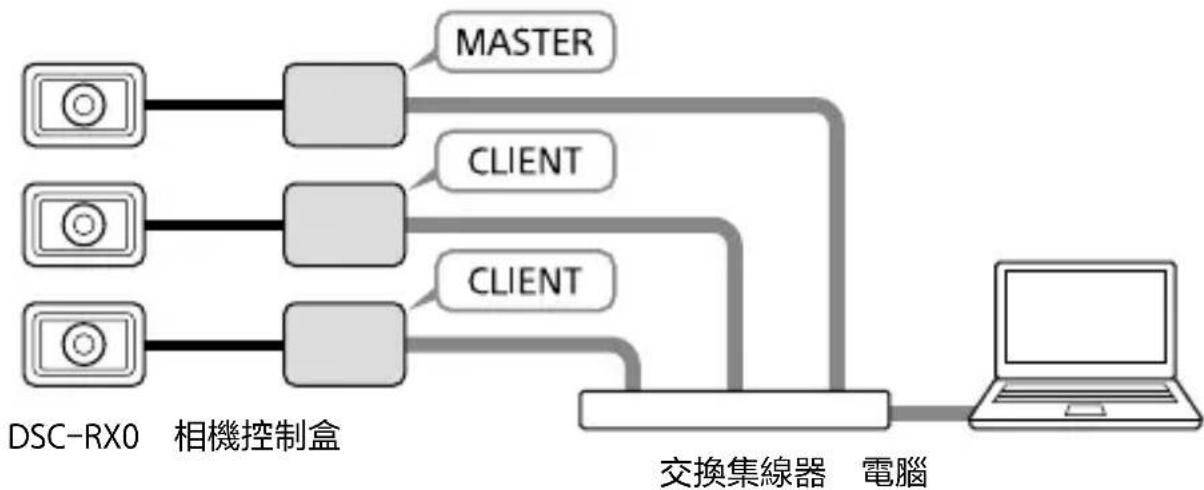

透過將多部相機如下所示連接，可從一部電腦一次操作多部相機。

將其中一個產品（相機控制盒）上MASTER/CLIENT開關設定為“MASTER”。然後，將其他產品上的MASTER/CLIENT開關設定為“CLIENT”。

示意圖
SONY CCBWD1 - 連接到相機和電腦 - 1

注意

  • 您可將一部相機連接到本產品。若要使用多部相機，您必須將每一部相機連接到個別的相機控制盒。
  • 建議您使用評定為5e或更高的1000BASE-T交換集線器和LAN電纜。

電纜保護裝置

使用電纜保護裝置可保護電纜避免中斷連接。

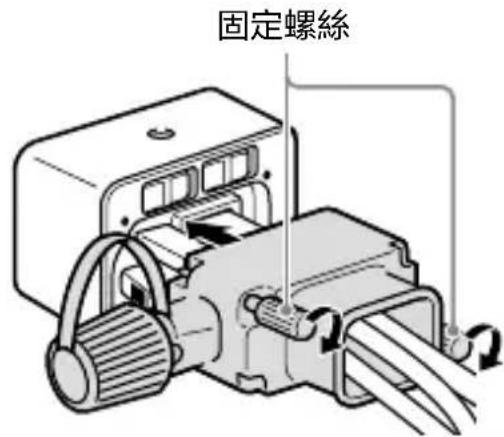

① 將所有電纜穿過電纜保護裝置，然後將電纜連接到產品。

② 將電纜保護裝置裝到產品上，使其與接頭隔間的形狀對齊，然後旋緊兩個固定螺絲以固定電纜保護裝置。

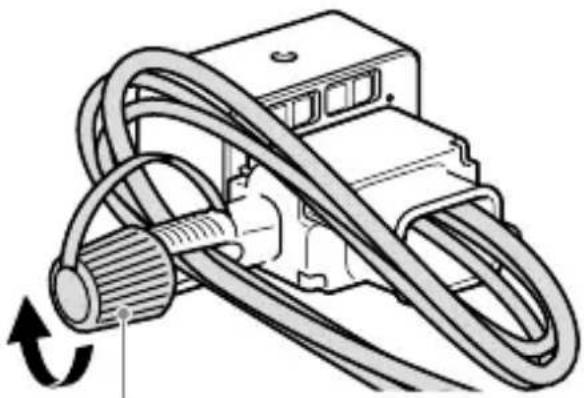

③ 使用固定轉盤將電纜固定。

SONY CCBWD1 - 電纜保護裝置 - 1

text_image 固定螺絲

SONY CCBWD1 - 電纜保護裝置 - 2

使用多端連接纜線（附件）將產品連接到相機。

  • 連接相機之前，在相機上，將MENU→(設定)→[USB連線]設定為[PC遙控]。
  • 在相機上，將MENU→(設定)→[PC遙控設定]→[靜態影像儲存目的地]設定為[PC+拍攝裝置]。
  • 將記憶卡插入相機。
  • 如果您將會使用相機一段長時間，建議您在相機上，將MENU→(設定→[）自動關閉電源溫度]設定為[高]。

CT

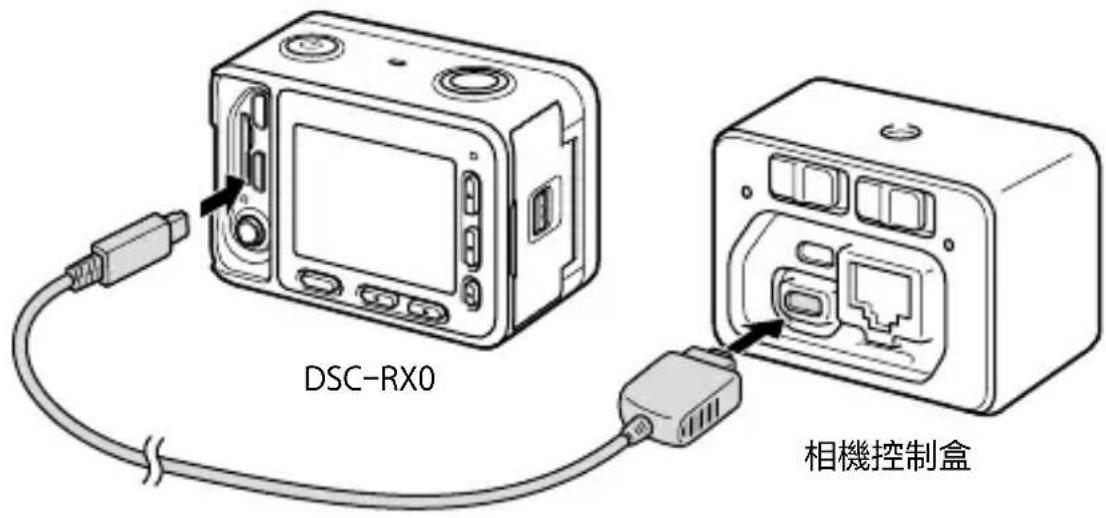

1 使用多端連接纜線（附件）將產品上的Multi端子與相機上的Multi/Micro USB端子連接。

- 您無法連接到產品上的小型USB接頭。

SONY CCBWD1 - 使用多端連接纜線（附件）將產品上的Multi端子與相機上的Multi/Micro USB端子連接。 - 1

text_image DSC-RX0 相機控制盒

提示

- 隨附兩條不同長度的電纜。請針對安裝環境使用適當的電纜。

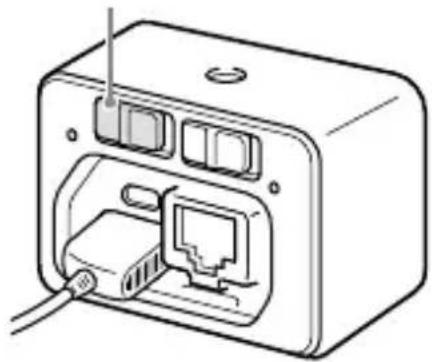

設定MASTER/CLIENT（主要/用戶端）開關

如果您只使用一部相機，請將

MASTER/CLIENT開關設定為“MASTER”。若要一次使用多部相機，請將其中一個相機控制盒上的開關設定為“MASTER”。然後，將其他相機控制盒上的開關設定為“CLIENT”。

MASTER/CLIENT開關
SONY CCBWD1 - 設定MASTER/CLIENT（主要/用戶端）開關 - 1

在變更MASTER/CLIENT開關的設定之前，請先將ON/OFF（電源）開關設定為“OFF”以關閉產品。

將產品連接到電腦或交換集線器

使用市售的LAN電纜，將產品連接到電腦或交換集線器。

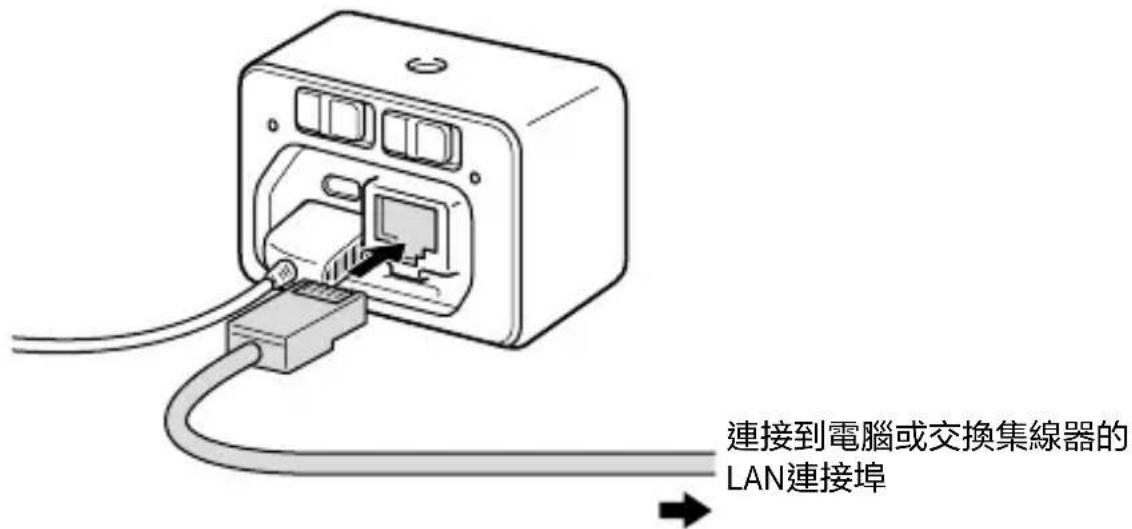

1 使用LAN電纜，連接產品上的LAN端子與電腦或交換集線器上的LAN連接埠。

- 您無法將電腦或交換集線器連接到產品上的小型USB接頭或Multi端子。

SONY CCBWD1 - 使用LAN電纜，連接產品上的LAN端子與電腦或交換集線器上的LAN連接埠。 - 1

text_image 連接到電腦或交換集線器的 LAN連接埠

- 如果是將本產品連接到交換集線器，請將您的電腦連接到同一個網路。

注意

- 請使用沒有路由器功能的裝置或路由器功能已停用的裝置當作您用來連接本產品的交換集線器。

開啟電源

使用電源供應器（附件）將產品連接到電源。

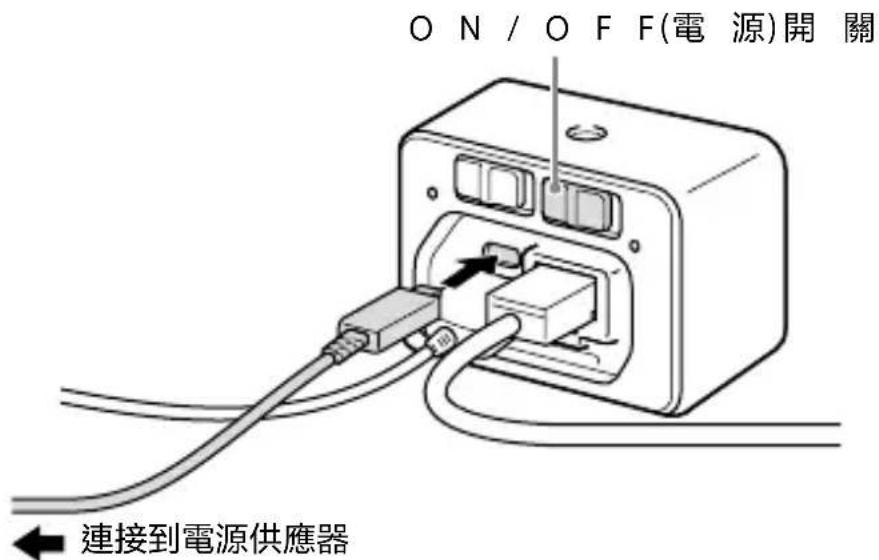

1 使用小型USB電纜（附件），連接產品上的小型USB接頭與電源供應器（附件）上的USB接頭，然後將電源供應器插到牆上插座。

- 請勿將電源供應器連接到產品上的Multi端子。

SONY CCBWD1 - 開啟電源 - 1

text_image ON / OFF(電源)開關 ← 連接到電源供應器

2 確認產品上的MASTER/CLIENT（主要/用戶端）開關已設定正確（第8頁）。

3 將ON/OFF（電源）開關設定為“ON”。

接著產品會開啟，且電源指示燈會亮起。

- 如果電源指示燈閃爍，表示產品未正確連接到網路。若需詳細資料，請參閱第12頁。

從電腦操作相機

透過將產品連接到相機和電腦，您可以從電腦的網頁瀏覽器操作相機。

建議的電腦環境

網頁瀏覽器： Google Chrome/Internet Explorer/Safari

1 啟動電腦上的網頁瀏覽器，然後在位址列中輸入下列URL。CT

URL :

http://169.254.200.200/

- 此URL也可以在產品底部找到。

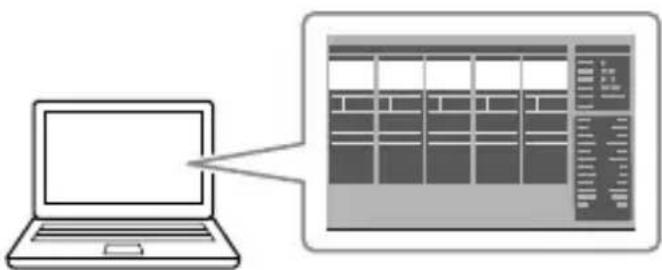

操作相機的畫面會出現在網頁瀏覽器上。

SONY CCBWD1 - 啟動電腦上的網頁瀏覽器，然後在位址列中輸入下列URL。CT - 1

  • 確認相機內的電池已充滿電。
  • 您也可以從網頁瀏覽器開啟相機。

如需如何從網頁瀏覽器操作相機的詳細資料，請參閱“說明指南”。

SONY CCBWD1 - 啟動電腦上的網頁瀏覽器，然後在位址列中輸入下列URL。CT - 2

- 請確認電源供應器是原廠的Sony AC-UUD12/AC-UUE12。

電源突然關閉。

- 請確認電源供應器是原廠的Sony AC-UUD12/AC-UUE12。

已連接的相機未出現在網頁瀏覽器上。

  • 請確認相機已開啟。
  • 請確認相機上的 [USB連線] 已設定為 [PC遙控]（第7頁）。
  • 檢查產品上的MASTER/CLIENT開關（第8頁）。
  • 請確認相機軟體為最新版本。如需詳細資料，請參閱相機的支援頁面。
  • 視電腦的網路設定而定，電腦可能無法連接到產品。停用電腦的網路設定中的所有自動組態指令碼或代理伺服器設定。

相機關閉。

- 在相機上，將MENU → (設定) → [自動關閉電源溫度] 設定為 [高]。這可延長錄製時間。

電源指示燈閃爍。

- 檢查MASTER/CLIENT開關是否設定正確（第8頁）。

注意

- 產品可能因使用而發熱。這是正常現象。

使用須知

請勿在下列地點使用本產品或將本產品存放在下列地點。

  • 極端酷熱、寒冷或極濕處例如在陽光曝曬的車內等處，產品本體可能變形並可能導致故障。
  • 放在陽光直射下或靠近暖氣機處產品本體可能褪色或變形，並可能導致故障。
  • 容易發生搖擺振動的位置
  • 靠近強力磁場處
  • 在多沙或多塵處 小心請勿讓沙子或灰塵跑進產品內否則可能導致產品故障，而且在某些情況下，這樣的故障無法修復。

關於存放

如果產品在使用後有髒污，請加以清潔。積存在產品中的水、沙子、灰塵、鹽分等可能導致故障。

針對要將產品帶出國的客戶

本產品與100 V - 240 V 範圍的電壓相容，而且全世界皆可使用。

請勿將產品連接到變壓器（旅行轉換器）。否則可能導致產品發熱或故障。

插座的外型可能依國家/地區而異。請事先檢查是否需要插頭轉接器。

規格

相機控制盒

[輸入/輸出接頭]

小型USB接頭

尺寸（寬/高/深）（大約）： 59.0 × 40.5 × 29.8公釐

質量（大約）：90公克

電源供應器

AC-UUD12/UUE12

額定輸入：100 - 240 V ∼ 50/60 Hz 、 0.2 A

額定輸出：5 V = 1.5 A

設計與規格若有變動，恕不另行通知。

商標

  • Microsoft、Windows和Internet Explorer是Microsoft Corporation在美國和/或其他國家的註冊商標或商標。
  • Mac和Safari是Apple Inc.在美國和其他國家註冊的註冊商標或商標。
  • Google Chrome是Google Inc.的商標或註冊商標。

此外，本說明書中使用的系統和產品名稱通常是其個別開發者或廠商的商標或註冊商標。然而，TM或®標記可能未在本說明書中的所有例子中使用。

關於適用GNU GPL/LGPL的軟體

本產品內含符合下列 GNU General Public License （以下簡稱“GPL”）或GNU Lesser General Public License（以下簡稱“LGPL”）的軟體。

這是告訴您，您有權在適用GPL/LGPL的條款下存取、修改及重新分配這些軟體程式的原始程式碼。

原始程式碼在網站上提供。

可使用下列URL加以下载。

http://oss.sony.net/Products/Linux/

有關原始程式碼的內容，我們希望您不要連絡我們。

您可以查看產品操作畫面上的授權（英文）。授權可在操作畫面的“License”下找到。

有關本產品的其他資訊和常見問題解答可在我們的客戶支援網站上找到。

http://www.sony.net/

CT

SONY CCBWD1 - 關於適用GNU GPL/LGPL的軟體 - 1

SONY CCBWD1 - 關於適用GNU GPL/LGPL的軟體 - 2
