| Type de produit | Boîtier de commande pour appareil photo |
| Marque | Sony |
| Modèle | CCBWD1 |
| Alimentation | Adaptateur secteur AC-UUD12/UUE12 (entrée : 100-240 V ~, 50/60 Hz, 0,2 A ; sortie : 5 V —, 1,5 A) via connecteur micro-USB |
| Consommation électrique | Environ 5,1 W |
| Connecteurs | Multi connecteur (USB 2.0 Hi-Speed), micro-USB, terminal LAN RJ-45 (10BASE-T/100BASE-TX/1000BASE-T) |
| Température de fonctionnement | 0 °C à 40 °C |
| Température de stockage | -20 °C à 55 °C |
| Mode de fonctionnement | Maître/Client (sélectionnable par commutateur) |
| Fonction principale | Commande à distance d'appareils photo Sony depuis un ordinateur via navigateur web |
| Compatibilité réseau | Connexion LAN ; recommandé : concentrateur 1000BASE-T et câbles Cat5e ou supérieur |
| Protection des câbles | Protège-câble fourni pour éviter le débranchement accidentel |
| Sécurité | Ne pas exposer à la pluie ou à l'humidité ; utiliser uniquement l'adaptateur secteur Sony fourni |
| Entretien | Nettoyer après usage ; éviter poussière, sable et projections liquides ; ne pas utiliser de transformateur de voyage |
| Accessoires fournis | Câble de connexion multi-terminal (S et L), câble micro-USB, adaptateur secteur, cordon d'alimentation (selon pays), protège-câble |
| Logiciel requis | Windows 7/8.1/10 ; navigateur web (Internet Explorer, Safari, Chrome) |
| URL d'accès | http://169.254.200.200/ |
| Guide d'aide en ligne | http://rd1.sony.net/help/dsc/1760/h_zz/ |
| Remarque | Non étanche à la poussière ni à l'eau |
FOIRE AUX QUESTIONS - CCBWD1 SONY
Questions des utilisateurs sur CCBWD1 SONY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Autres accessoires pour appareil photo au format PDF gratuitement ! Retrouvez votre notice CCBWD1 - SONY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CCBWD1 de la marque SONY.
MODE D'EMPLOI CCBWD1 SONY

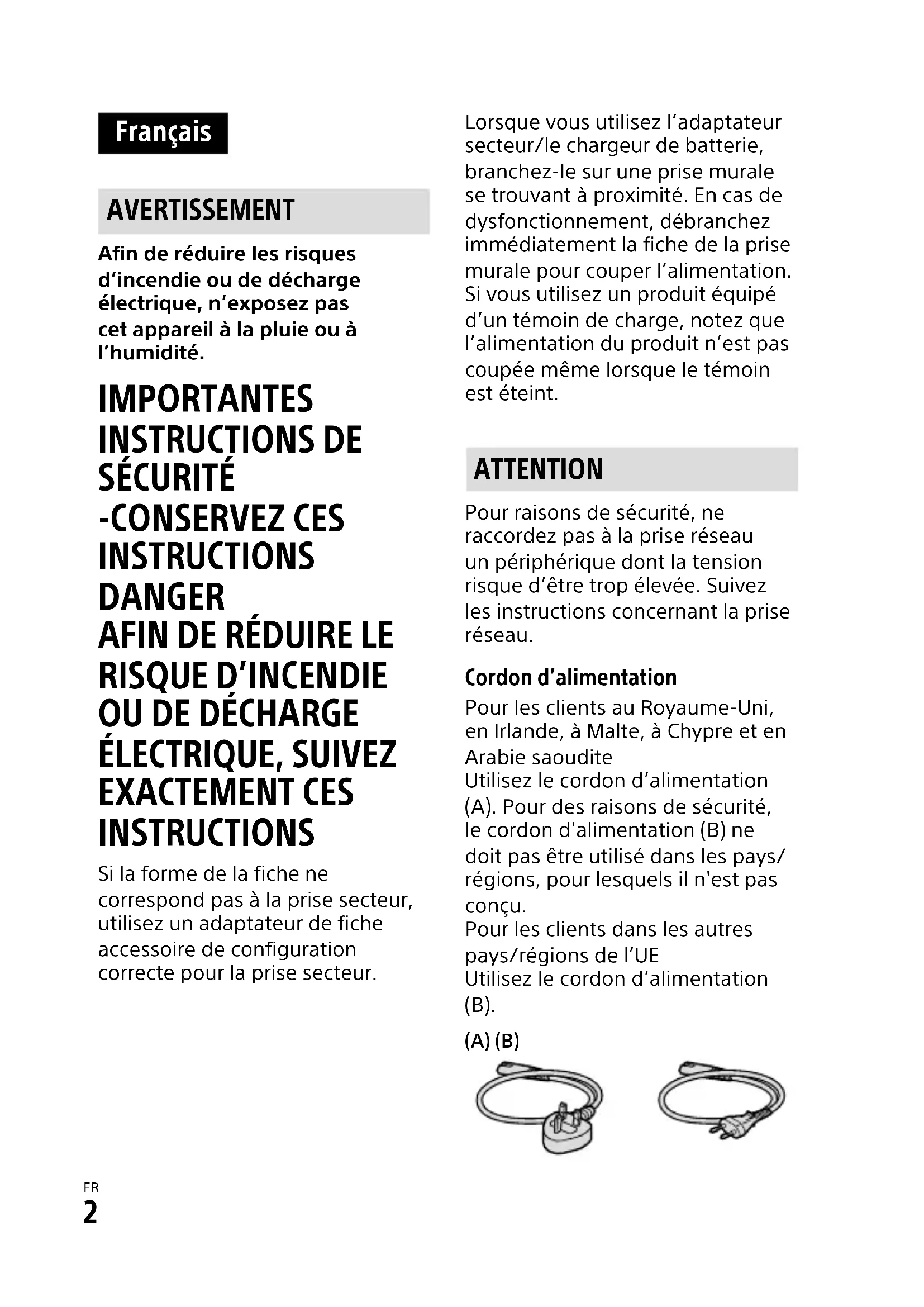

Boîtier de commande pour appareil photo/Mode d'emploi FR
Afin de réduire les risques d'incendie ou de décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ -CONSERVEZ CES INSTRUCTIONS DANGER AFIN DE RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, SUIVEZ EXACTEMENT CES INSTRUCTIONS
Si la forme de la fiche ne correspond pas à la prise secteur, utilisez un adaptateur de fiche accessoire de configuration correcte pour la prise secteur.
Lorsque vous utilisez l'adaptateur secteur/le chargeur de batterie, branchez-le sur une prise murale se trouvant à proximité. En cas de dysfonctionnement, débranchez immédiatement la fiche de la prise murale pour couper l'alimentation. Si vous utilisez un produit équipé d'un témoin de charge, notez que l'alimentation du produit n'est pas coupée même lorsque le témoin est éteint.
ATTENTION
Pour raisons de sécurité, ne raccordez pas à la prise réseau un périphérique dont la tension risque d'être trop élevée. Suivez les instructions concernant la prise réseau.
Cordon d'alimentation
Pour les clients au Royaume-Uni, en Irlande, à Malte, à Chypre et en Arabie saoudite Utilisez le cordon d'alimentation (A). Pour des raisons de sécurité, le cordon d'alimentation (B) ne doit pas être utilisé dans les pays/régions, pour lesquels il n'est pas conçu. Pour les clients dans les autres pays/régions de l'UE Utilisez le cordon d'alimentation (B).
(A) (B)
Utilisez un câble réseau STP (blindé à paire torsadée) de catégorie 5e ou supérieure, à performances de blindage élevées.
Pour les clients au Canada
Remarques sur l'utilisation de votre produit
- Reportez-vous au site Web Sony pour les modèles compatibles.
- Outre ce manuel, consultez le Guide d'aide (page 13) de ce produit et le mode d'emploi de votre appareil photo.
FR
Remarques sur la manipulation du produit
- Ce produit n'est ni étanche à la poussière, ni étanche aux projections liquides, ni étanche à l'eau.
- Ne laissez pas le produit ou les accessoires fournis à la portée des jeunes enfants. Ils pourraient être avalés accidentellement. Le cas échéant, consultez immédiatement un médecin.
À propos des spécifications techniques décrites dans ce manuel
Les données indiquées pour les performances et les spécifications sont définies dans les conditions suivantes, sauf mention contraire dans ce manuel : à une température ambiante ordinaire de 25 °C (77 °F).
Remarques pour éviter l'accès par des tiers indésirables
Selon l'environnement d'utilisation, des tiers indésirables peuvent accéder à votre réseau. Connectez uniquement ce produit aux appareils en réseau que vous gérez. La connexion à d'autres appareils en réseau est à votre propre risque. Ce produit est accessible sans autorisation et le contenu des communications peut être intercepté.
Remarques sur la mise au rebut de ce produit, son transfert à autrui ou le retour d'un produit loué
Pour éviter la fuite de vos données, exécutez la fonction « Initialize » en procédant comme indiqué ci-dessous avant de mettre le produit au rebut, de le transférer à autrui ou de retourner un produit loué.
1 Connectez le produit à un ordinateur (page 10).
2 Connectez le produit à l'adaptateur secteur, puis mettez le produit sous tension (page 11).
3 Lancez un navigateur Web sur l'ordinateur, puis exécutez la fonction « Initialize » (page 12).
- L'initialisation peut prendre un certain temps. Connectez le produit à une source d'alimentation stable de sorte qu'il ne s'éteigne pas en cours.
- Placez le bouton MASTER/CLIENT sur le produit comme décrit en page 9.
Vérification du produit et des éléments fournis
Le nombre indiqué entre parenthèses correspond au nombre d'éléments fournis.
- Boîtier de commande pour appareil photo (1)
- Câble de connexion multi-terminal (S) (1)
- Câble de connexion multi-terminal (L) (1)
Deux câbles de longueur différente sont fournis.
- Câble micro-USB (1)
- Adaptateur secteur (1)
La forme de l'adaptateur secteur peut varier selon le pays/la région.
- Cordon d'alimentation (1)* (fourni dans certains pays/ régions)
* Plusieurs cordons d'alimentation peuvent être fournis avec cet équipement. Utilisez le cordon approprié qui correspond à votre pays ou région. Voir page 2.
- Protège-câble (1)

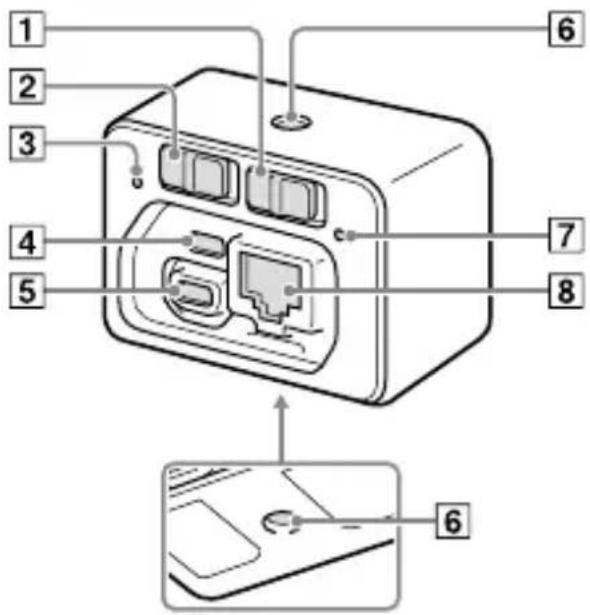

Identification des pièces
1 Interrupteur ON/OFF (alimentation)
Cet interrupteur allume ou éteint l'appareil.
2 Bouton MASTER/CLIENT (Maître/Client)
Placez ce bouton sur « MASTER » pour l’un des boîtiers de commande pour appareil photo et sur « CLIENT » pour les autres.
3 Témoin d'accès
4 Connecteur micro-USB
Ce connecteur sert à raccorder le produit à l'adaptateur secteur (fourni).
5 Multi connecteur
Ce connecteur sert à raccorder
le produit à un appareil photo.
6 Écrou de trépied
Utilisez un trépied avec une vis de longueur inférieure à 5,5 mm (7/32 po). Sinon, vous ne pourrez pas fixer le produit fermement, et vous risquez de l'endommager.
7 Témoin d'alimentation
8 Terminal LAN
Ce terminal sert à raccorder le produit à un ordinateur ou un concentrateur de commutation.
6 Écrou de trépied
Utilisez un trépied avec une vis de longueur inférieure à 5,5 mm (7/32 po). Sinon, vous ne pourrez pas fixer le produit fermement, et vous risquez de l'endommager.
7 Témoin d'alimentation
8 Terminal LAN
Ce terminal sert à raccorder le produit à un ordinateur ou un concentrateur de commutation.
FR

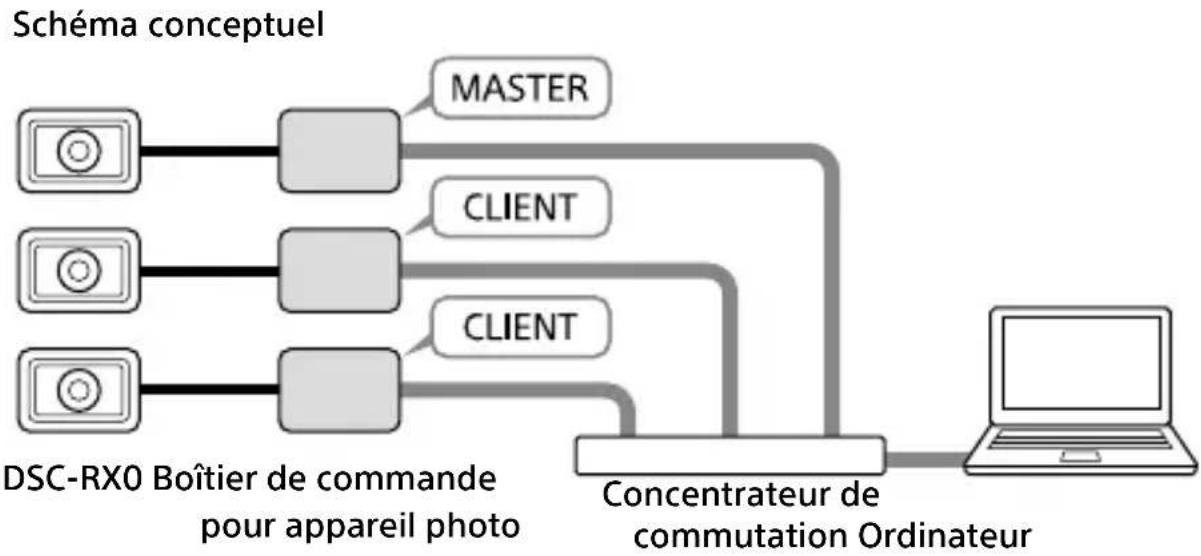

Connexion à un appareil photo et à un ordinateur
Connectez ce produit à un appareil photo et à un ordinateur pour commander l'appareil depuis l'ordinateur.
Vous pouvez commander plusieurs appareils photo à la fois depuis un seul ordinateur en les connectant comme illustré ci-dessous. Placez le bouton MASTER/CLIENT sur l’un des produits (boîtiers de commande pour appareil photo) sur « MASTER ». Puis, placez les boutons MASTER/CLIENT sur les autres produits sur « CLIENT ».
Note
- Vous pouvez connecter un appareil photo à ce produit. Pour utiliser plusieurs appareils photo, vous devez connecter chaque appareil photo à un boîtier de commande pour appareil photo séparé.
- Il est recommandé d'utiliser des concentrateurs de commutation 1000BASE-T et des câbles LAN de catégorie 5e ou supérieure.

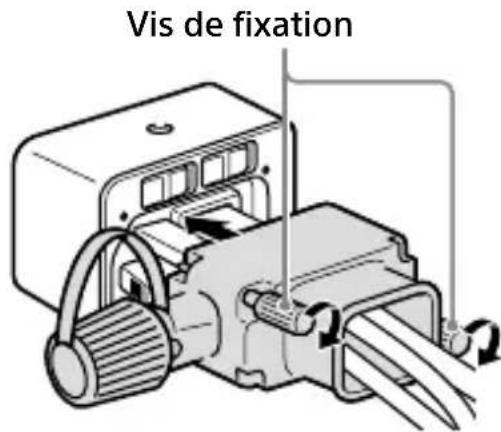

Protège-câble
Le protège-câble sert à empêcher le débranchement des câbles.
① Faites passer tous les câbles par le protège-câble, puis connectez les câbles au produit.
② Fixez le protège-câble au produit de sorte qu'il s'aligne sur la forme du compartiment du connecteur, puis maintenez-le en place en serrant les deux vis de fixation.

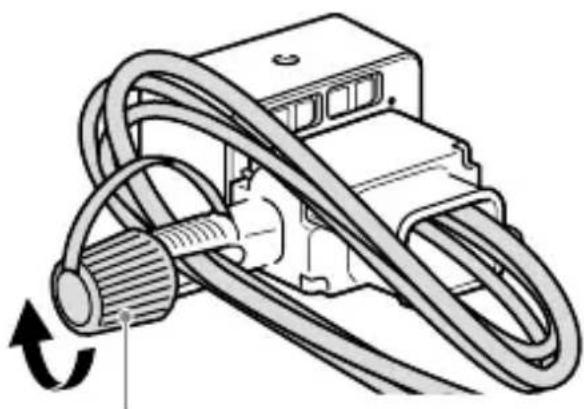

③ Maintenez les câbles en place avec la molette de fixation.
Connexion du produit à un appareil photo
Connectez le produit à l'appareil photo au moyen du câble de connexion multi-terminal (fourni).
- Sur l'appareil photo, réglez MENU → 📄 (Réglage) → [Connexion USB] sur [PC à distance] avant de le connecter.
- Sur l'appareil photo, réglez MENU → 📄 (Réglage) → [Régl. PC à distance] → [Dest. enreg. img fixe] sur [PC+caméra].
- Insérez une carte mémoire dans l'appareil photo.
- Si vous prévoyez d'utiliser l'appareil photo pendant une période prolongée, il est recommandé de régler MENU → (Réglage) → [Tmp HORS tens. aut.] sur [Élevé] sur l'appareil photo.

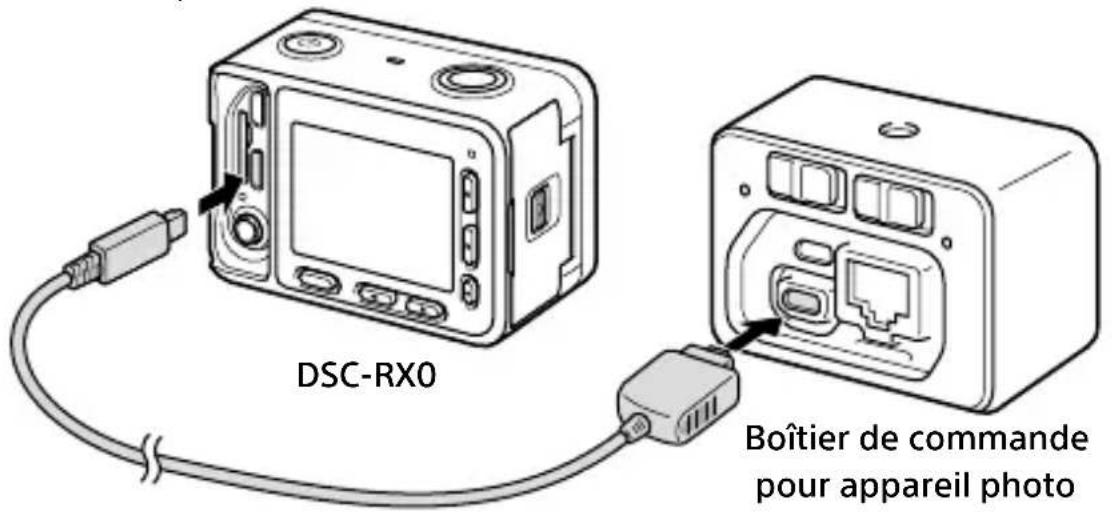

1 Connectez le multi connecteur sur le produit avec le multi/micro connecteur USB sur l'appareil photo au moyen du câble de connexion multi-terminal (fourni).
- Vous ne pouvez pas connecter l'appareil photo au connecteur micro-USB sur le produit.
Astuce
- Deux câbles de longueur différente sont fournis. Utilisez le câble approprié à l'environnement d'installation.

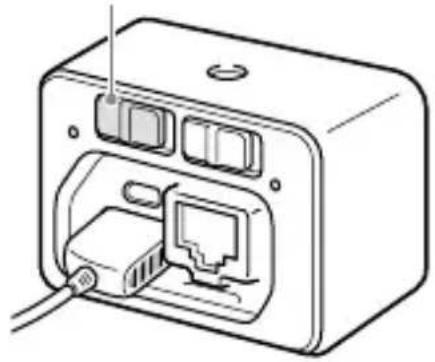

Réglage du bouton MASTER/CLIENT (Maître/Client)
Placez le bouton MASTER/CLIENT sur « MASTER » si vous utilisez un seul appareil photo.
Pour utiliser plusieurs appareils photo à la fois, placez le bouton sur l'un des boîtiers de commande pour appareil photo sur « MASTER ». Puis, placez les boutons sur les autres produits sur « CLIENT ».
Bouton MASTER/CLIENT
Lorsque vous modifiez le réglage
Placez l'interrupteur ON/OFF (alimentation) sur « OFF » pour éteindre le produit avant de modifier le réglage du bouton MASTER/CLIENT.
Connexion du produit à un ordinateur ou un concentrateur de commutation
Connectez le produit à un ordinateur ou un concentrateur de commutation au moyen d'un câble LAN en vente dans le commerce.

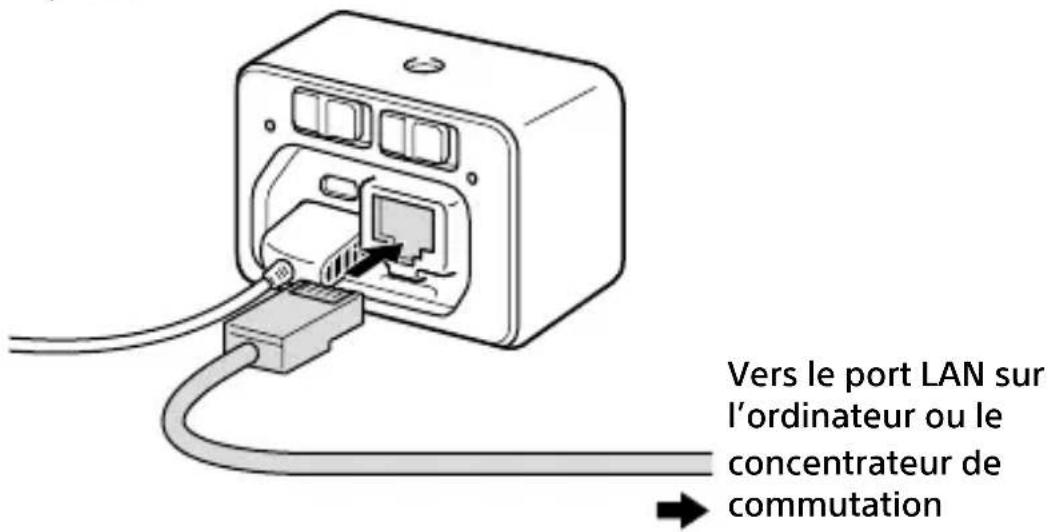

1 Connectez le terminal LAN sur le produit avec le port LAN sur l'ordinateur ou le concentrateur de commutation au moyen d'un câble LAN.
- Vous ne pouvez pas connecter l'ordinateur ou le concentrateur de commutation au connecteur micro-USB ou au multi connecteur sur le produit.
- Si vous connectez ce produit à un concentrateur de commutation, connectez votre ordinateur au même réseau.
Note
- Utilisez un périphérique sans fonction de routeur ou un périphérique dont la fonction de routeur est désactivée comme concentrateur de commutation pour connecter ce produit.
Mise hors tension
Connectez le produit à une source d'alimentation au moyen de l'adaptateur secteur (fourni).
1 Connectez le connecteur micro-USB sur le produit avec le connecteur USB sur l'adaptateur secteur (fourni) au moyen du câble micro-USB (fourni), puis branchez l'adaptateur secteur dans une prise murale.
- Ne connectez pas l'adaptateur secteur au multi connecteur sur le produit.
2 Assurez-vous que le bouton MASTER/CLIENT (Maître/Client) sur le produit est correctement réglé (page 9).
3 Placez l'interrupteur ON/OFF (alimentation) sur « ON ».
Le produit se met sous tension, et le témoin d'alimentation s'allume.
- Si le témoin d'alimentation clignote, le produit n'est pas connecté correctement au réseau. Pour en savoir plus, reportez-vous à la page 14.
Commande de l'appareil photo depuis l'ordinateur
Vous pouvez commander l'appareil photo depuis un navigateur Web sur l'ordinateur en connectant le produit à l'appareil photo et à l'ordinateur.
Environnement matériel et logiciel recommandé
Système d'exploitation : Windows 7/Windows 8.1/Windows 10

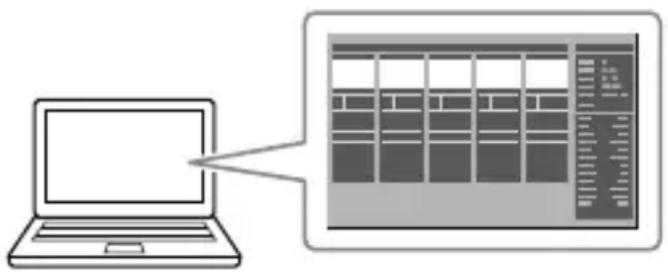

1 Lancez un navigateur Web sur l'ordinateur, puis tapez l'URL suivante dans la barre d'adresse.
URL :
http://169.254.200.200/
- Vous trouverez également l'URL au bas du produit.
L'écran de commande de l'appareil photo apparaît dans le navigateur Web.
2 Mettez l'appareil photo sous tension.
- Assurez-vous que la batterie à l'intérieur de l'appareil photo est suffisamment chargée.
- Vous pouvez également mettre l'appareil photo sous tension depuis le navigateur Web.
Pour en savoir plus sur la façon de commander l'appareil photo depuis le navigateur Web, consultez le « Guide d'aide ».
« Guide d'aide » (Manuel en ligne)
http://rd1.sony.net/help/dsc/1760/h_zz/
FR
Dépannage
Le produit ne se met pas sous tension.
- Vérifiez que l'adaptateur secteur est un AC-UUD12/AC-UUE12 Sony d'origine.
Le produit se met brusquement hors tension.
- Vérifiez que l'adaptateur secteur est un AC-UUD12/AC-UUE12 Sony d'origine.
L'appareil photo connecté n'apparaît pas dans le navigateur Web.
- Vérifiez que l'appareil photo est sous tension.
- Vérifiez que [Connexion USB] est réglé sur [PC à distance] sur l'appareil photo (page 8).
- Inspectez le bouton MASTER/CLIENT sur le produit (page 9).
- Vérifiez que la version la plus récente du logiciel de l'appareil photo est utilisée. Pour en savoir plus, consultez la page d'assistance pour l'appareil photo.
- Selon les réglages réseau de l'ordinateur, celui-ci peut ne pas être en mesure de se connecter au produit. Désactivez tout script de configuration automatique ou tout réglage de serveur proxy dans les réglages réseau de l'ordinateur.
L'appareil photo s'éteint.
- Sur l'appareil photo, réglez MENU → 🎨 (Réglage) → [Tmp HORS tens. aut.] sur [Élevé]. Cela peut prolonger la durée d'enregistrement.
Le témoin d'alimentation clignote.
• Vérifiez si le bouton MASTER/CLIENT est correctement réglé (page 9).
Note
- Le produit peut chauffer pendant l'utilisation. C'est normal.
Précautions
N'utilisez/ne rangez pas le produit dans les endroits suivants
- Dans un endroit extrêmement chaud, froid ou humide Dans un endroit comme une voiture garée au soleil, le boîtier du produit peut se déformer et cela pourrait provoquer un dysfonctionnement.
- En plein soleil ou à proximité d'un radiateur
Le boîtier du produit peut se décolorer ou se déformer, et cela pourrait provoquer un dysfonctionnement.
- Dans un endroit soumis à des vibrations oscillantes
- À proximité d'un champ magnétique puissant
- Dans un endroit sablonneux ou poussièreux
Veillez à ce que du sable ou de la poussière ne pénètre pas dans le produit. Ceci risque d'entraîner un dysfonctionnement du produit, qui peut dans certains cas être irréparable.
Rangement
Si le produit est sale après utilisation, nettoyez-le. L'eau, le sable, la poussière, le sel, etc., laissés dans le produit peuvent provoquer un dysfonctionnement.
Pour les clients qui emportent le produit à l'étranger
Ce produit est compatible avec des tensions électriques allant de 100 V à 240 V, et peut être utilisé partout dans le monde.
Ne connectez pas le produit à un transformateur de tension (convertisseur de voyage). Le produit pourrait dégager de la chaleur ou présenter un dysfonctionnement. La forme de la prise murale peut varier selon le pays/la région. Vérifiez au préalable si vous aurez besoin d'un adaptateur pour prise.
Spécifications
Boîtier de commande pour appareil photo
[Connecteurs d'entrée/sortie]
Connecteur micro-USB
Terminal LAN : 10BASE-T/100BASE-TX/1000BASE-T (RJ-45)
Multi connecteur :
Communication USB : Hi-Speed USB (USB 2.0)
Alimentation USB/Charge USB : jusqu'à 500 mA
[Généralités]
Consommation électrique : environ 5,1 W
Température de fonctionnement : 0 à 40 °C (32 à 104 °F)
Température de stockage : -20 à 55 °C (-4 à 131 °F)
Adaptateur secteur AC-UUD12/UUE12
Tension d'entrée nominale : 100 à 240 V ∼, 50/60 Hz, 0,2 A
Tension de sortie nominale : 5 V ——, 1,5 A
La conception et les spécifications sont susceptibles d'être modifiées sans préavis.
Marques commerciales
- Microsoft, Windows et Internet Explorer sont des marques déposées ou non de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
- Mac et Safari sont des marques déposées ou des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays.
- Google Chrome est une marque commerciale ou une marque déposée de Google Inc.
En outre, les noms de système et de produit utilisés dans ce manuel sont généralement des marques commerciales ou des marques déposées de leurs créateurs ou fabricants respectifs. Cependant, les symboles TM ou ® ne sont pas toujours utilisés dans ce manuel.
À propos des logiciels GNU GPL/LGPL
Les logiciels pouvant bénéficier de la Licence publique générale GNU General Public License (ci-après appelée « GPL ») ou de la Licence publique générale limitée GNU Lesser General Public License (ci-après appelée « LGPL ») sont inclus dans le produit.
Cette notice vous informe que vous avez le droit d'accéder, de modifier et de redistribuer le code source de ces logiciels selon les conditions des licences GPL/LGPL fournies.
Le code source est fourni sur Internet. Utilisez l'URL suivante pour le télécharger.
http://oss.sony.net/Products/Linux/
Nous préférerions que vous ne nous contactiez pas à propos du contenu du code source.
Vous pouvez vérifier les licences (en anglais) sur l'écran de commande du produit. Vous trouverez les licences sous « License » sur l'écran de commande.
Des informations complémentaires sur ce produit et des réponses à des questions fréquemment posées sont disponibles sur notre site Web d'assistance client.
http://www.sony.net/
Español
- ATTENTION
- Cordon d'alimentation
- Pour les clients au Canada
- Remarques sur l'utilisation de votre produit
- Remarques sur la manipulation du produit
- À propos des spécifications techniques décrites dans ce manuel
- Remarques pour éviter l'accès par des tiers indésirables
- Remarques sur la mise au rebut de ce produit, son transfert à autrui ou le retour d'un produit loué
- Vérification du produit et des éléments fournis
- Identification des pièces
- Connexion à un appareil photo et à un ordinateur
- Note
- Protège-câble
- Connexion du produit à un appareil photo
- Connectez le multi connecteur sur le produit avec le multi/micro connecteur USB sur l'appareil photo au moyen du câble de connexion multi-terminal (fourni).
- Astuce
- Réglage du bouton MASTER/CLIENT (Maître/Client)
- Lorsque vous modifiez le réglage
- Connexion du produit à un ordinateur ou un concentrateur de commutation
- Connectez le terminal LAN sur le produit avec le port LAN sur l'ordinateur ou le concentrateur de commutation au moyen d'un câble LAN.
- Mise hors tension
- Commande de l'appareil photo depuis l'ordinateur
- Environnement matériel et logiciel recommandé
- Lancez un navigateur Web sur l'ordinateur, puis tapez l'URL suivante dans la barre d'adresse.
- Mettez l'appareil photo sous tension.
- Dépannage
- Le produit ne se met pas sous tension.
- Le produit se met brusquement hors tension.
- L'appareil photo connecté n'apparaît pas dans le navigateur Web.
- L'appareil photo s'éteint.
- Le témoin d'alimentation clignote.
- Précautions
- N'utilisez/ne rangez pas le produit dans les endroits suivants
- Rangement
- Pour les clients qui emportent le produit à l'étranger
- Spécifications
- Boîtier de commande pour appareil photo
- [Connecteurs d'entrée/sortie]
- [Généralités]
- Adaptateur secteur AC-UUD12/UUE12
- Marques commerciales
- À propos des logiciels GNU GPL/LGPL
- Español
Marque : SONY
Modèle : CCBWD1
Catégorie : Autres accessoires pour appareil photo
