Type de produit	Porte-téléviseur
Marque	Sony
Modèle	SU-P42T1
Modèles de téléviseurs compatibles	KE-42MR1, KE-50MR1
Poids du support	16,0 kg
Dimensions (L x P x H)	500 x 295 x 602 mm
Fixation au mur	Ancrage mural requis avec câble métallique
Nombre de vis fournies	10 vis à tête fraisée + 2 vis de fixation
Attache-fils fourni	1
Outils nécessaires à l'assemblage	Tournevis cruciforme
Nombre de personnes recommandé	2
Entretien	Nettoyer avec un chiffon doux et sec. Éviter les produits chimiques.
Précautions de sécurité	Ne pas obstruer les orifices de ventilation, ne pas se suspendre au support, ancrer solidement au mur.
Instructions de montage	Aligner la console sur le support, fixer avec 10 vis, installer l'écran en l'encliquetant, fixer avec 2 vis de fixation.
Consignes de transport	Retirer l'écran avant de déplacer le support.
Environnement d'installation	Surface plane et stable, éviter lumière directe du soleil et sources de chaleur.
Orifices de sécurité	Présents pour ancrage mural avec câble métallique

FOIRE AUX QUESTIONS - SUP42T1 SONY

Quels téléviseurs sont compatibles avec le support SUP42T1 ?

Le support SUP42T1 est conçu pour les téléviseurs Sony KE-42MR1 et KE-50MR1. Ne l'utilisez pas avec d'autres appareils.

Faut-il deux personnes pour installer ce support ?

Oui, il est impératif qu'au moins deux personnes effectuent l'installation pour éviter les blessures et assurer la stabilité.

Comment fixer le support au mur pour éviter qu'il ne tombe ?

Utilisez les orifices de sécurité situés sur la partie supérieure de la console principale. Passez un câble métallique ou équivalent et fixez les extrémités au mur pour ancrer le support.

Quels outils sont nécessaires pour l'assemblage ?

Vous aurez besoin d'un tournevis cruciforme. Si vous utilisez un tournevis électrique, réglez le couple de serrage à environ 2,45 N·m.

Comment nettoyer le support ?

Nettoyez avec un chiffon doux et sec. Pour les taches tenaces, utilisez un chiffon légèrement imprégné de liquide vaisselle dilué, puis essuyez avec un chiffon sec. N'utilisez jamais de diluant ou d'essence.

Puis-je utiliser ce support avec un téléviseur d'une autre marque ?

Non, ce support est spécifiquement conçu pour les téléviseurs Sony KE-42MR1 et KE-50MR1. L'utilisation avec d'autres appareils peut entraîner une chute et des blessures.

Quel est le poids du support seul ?

Le support SU-P42T1 pèse 16,0 kg.

Comment installer l'écran sur le support ?

Avec deux personnes, tenez l'écran par les bords et les parois latérales, puis insérez les crochets à l'arrière dans les orifices du support. Faites glisser l'écran vers le bas jusqu'à l'encliquetage, puis fixez-le avec les deux vis de fixation.

Que faire si une vis est desserrée ?

Si une vis est desserrée ou tombe, le support risque de pencher et l'écran de tomber. Resserrez toutes les vis à fond immédiatement en suivant les instructions du manuel.

Y a-t-il des précautions à prendre pour éviter les blessures ?

Oui, ne vous appuyez pas sur le support, n'obstruez pas les orifices de ventilation, et ancrez toujours le support au mur pour éviter qu'il ne tombe lors d'un tremblement de terre.

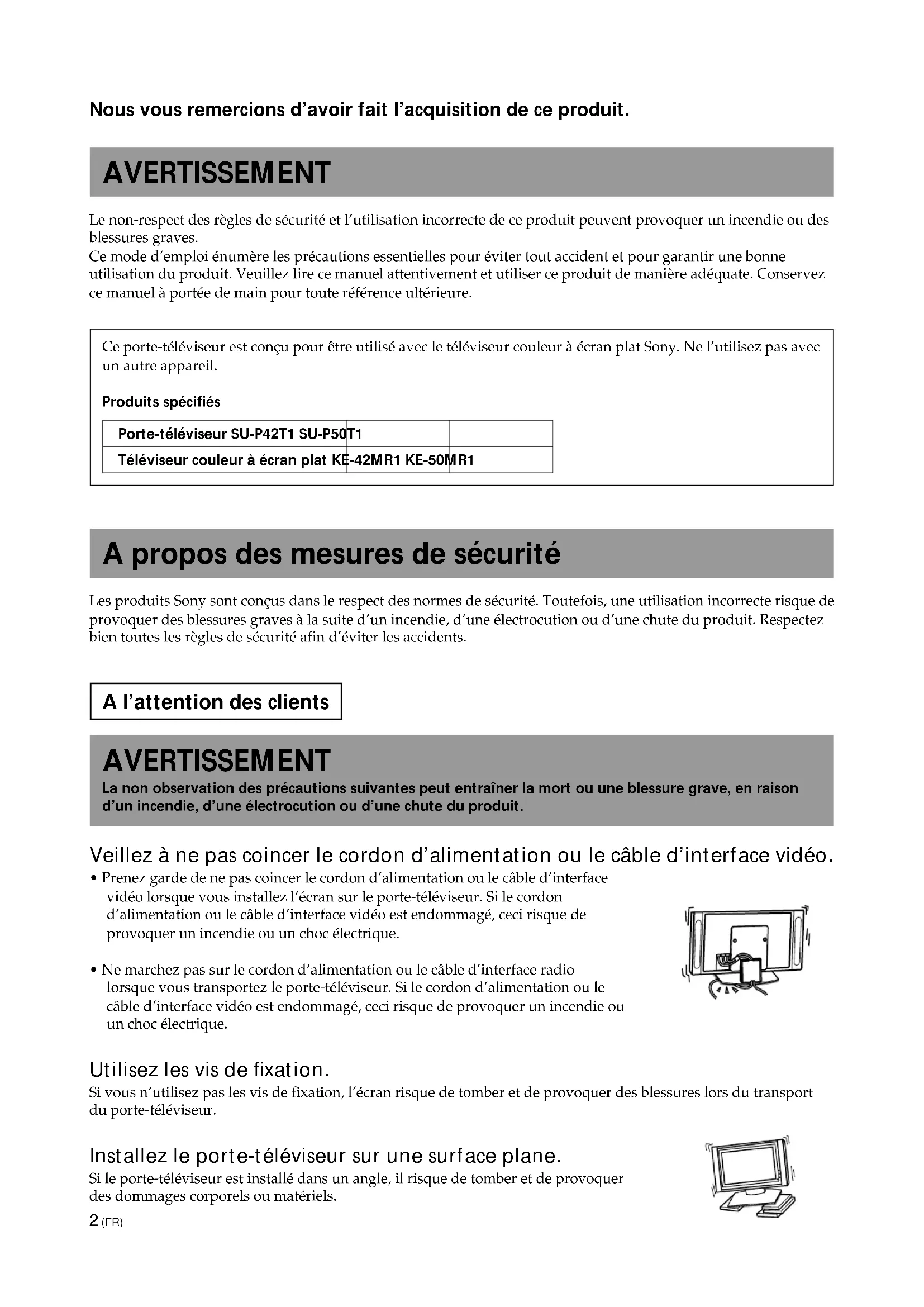

MODE D'EMPLOI SUP42T1 SONY

Le non-respect des régles de sécurité et l'utilisation incorrecte de ce produit peuvent provoquer un incendie ou des blessures graves.

Ce mode d'emploi élémente les précautions essentielles pour éviter tout accident et pour garantir une bonne utilisation du produit. Veuillez lore ce manuel attentivement et utiliser ce produit de manière adequate. Conservez ce manuel à portée de main pour toute reférence ultérieure.

Ce porte-téléviseur est concu pour etre utilise avec le téléviseur couleur a ecran plat Sony. Ne l'utilise pas avec un autre apparéil.

Produits spécifés

Porte-televiseur SU-P42T1 SU-P50T1

Téléviseur couleur à écran plat KE-42MR1 KE-50MR1

A propos des mesures de sécurité

Les produits Sony sont concus dans le respect des normes de sécurité. Toutefois, une utilisation incorrecte risque de provoquer des blessures graves à la suite d'un incendie, d'une électrocution ou d'une chute du produit. Respectez bien toutes les règes de sécurité afin d'éviter les accidents.

A l'attention des clients

AVENTISSEMENT

La non observation des précautions suivantes peut entraîner la mort ou une blessure grave, en raison d'un incendie, d'une électrocution ou d'une chute du produit.

Veillez à ne pas coincer le cordon d'alimentation ou le cable d'interface video.

• Prenez garde de ne pas Coincer le cordon d'alimentation ou le cable d'interface video lorsque vous installez l'écran sur le porte-televiseur. Si le cordon d'alimentation ou le cable d'interface video est endommagé, ceci risque de provoquer un incendie ou un choc électrique.

• Ne marchez pas sur le cordon d'alimentation ou le cable d'interface radio lorsque vous transportez le portetéléviseur. Si le cordon d'alimentation ou le cable d'interface video est endommagé, ceci risque de provoquer un incendie ou un choc électrique.

Utilizez les vis de fixation.

Si vous n'utilise pas les vis de fixation, l'écran risque de tomber et de provoquer des blessures lors du transport du porte-televiseur.

Installez le portetéléviseur sur une surface plane.

Si le porte-televiseur est installé dans un angle, il risque de tomber et de provoquer des dommages corporels ou matériels.

Installez le portetéléviseur sur une surface stable.

Si vous installez le portetéléviseur sur une surface instable, il risque de ne pas etre en équilibre et de basculer ou de tomber. Ceci risque de provoquer des dommages corporels ou matériels.

Prenez toutes les mesures nécessaires afin d'eviter la chute du support.

Dans le cas contraire, le portetelleviseur risque de tomber lors d'un tremblement de terre et de provoquer des dommages corporels ou matériels. Faites passer un cable metallique ou équivalent dans les orifices des éléments de sécurité situés sur la partie supérieure de la console principale et fixez les extrémités de ce cable au mur pour y ancer le portetelleviseur et éviter qu'il ne tombe.

Ne vous appuyez pas sur le porte-televiseur et ne vous pendez pas après.

Le portetéléviseur risque de tomber et de provoquer des blessures.

N'obstruez pas les orifices de ventilation de I'écran.

Si vous obtruiez les orifices de ventilation de l'écran en couvrant le dessus du porte- téléviseur avec un chiffon ou équivalent, l'écran risque de surchauffer et de provoquer un incendie.

Transportez le support comme indiquedans ce manuel.

Si le porte-televiseur est transporte de manière incorrecte, il risque de tomber et de provoquer des blessures.

Evitez d'accrocher le cordon d'alimentation ou le cable d'interface video.

Si vous accrochez le cordon d'alimentation ou le cable d'interface video, le portetéléviseur risque de tomber et de provoquer des blessures.

Ne transportez pas le portetéléviseur lorsque I'écran du téléviseur se trouve dessus.

Retirez l'écran avant de transporter le porte- téléviseur. Sinon, l'écran risque de tomber et de provoquer des blessures.

ATTENTION

Le non-respect des précautions suivantes risque de provoquer des dommages corporels ou matériels.

N'utilisez pas d'autre apparéil que celui spécifique.

Ce porte-televiseur est concu pour etre utilise avec les produits specifie. Si vous y installez un autre equipement, il risque de tomber et de provoquer des dommages corporels ou matériels.

Précautions

Pour maintenir le support propre, nettoyez-le de temps en temps avec un chiffon doux et sec. Les taches tenaces peuvent etre otees a l'aide d'un chiffon legement impregne de liquide vaisselle dilue a I'eau. Essuyez ensuite la surface avec un chiffon doux et sec. N'utilise pas de produit chimique, tel qu'un diluant ou de I'essence, car vous risquez d'endommager la surface du support.

Assemblage du portetéléviseur

A l'attention des revendeurs Sony

A l'attention des revendeurs Sony

Les instructions suivantes concernent les revendeurs Sony uniquement. Lisez attentivement les consignes de sécurité décrites ci-dessus et accordez une attention particulière à la sécurité lors de l'installation, de l'entretien et de la vérification de ce produit.

L'installation doit être réalisée par au moins deux personnes.

Assurez-vous qu'au moins deux personnes effectuent l'installation de l'écran sur le porte- téléviseur. Si une seule personne s'en charge, elle risque de se blesser ou de provoquer un accident.

Montez le portetéléviseur solidement en suivant attentivement les instructions de ce mode d'emploi.

Si l'une des vis est desserrée ou tombe, le portetéléviseur risque de pencher et de basculer ou l'écran du téléviseur risque de tomber. Ceci risque de provoquer des dommages corporels ou matériels.

Montez l'écran solidement, en suivant la procédure appropriée.

Serrez les vis à fond.

Si I'ecran n'est pas monte solidement, il risque de tomber et de provoquer des blessures.

Prenez garde de ne pas vous blesser à la main ou aux doigts lors de l'assemblage du porte- téléviseur.

Prenez garde de ne pas vous blesser à la main ou aux doigts lors de l'assemblage du portetéleviseur ou de l'installation de l'écran.

Précautions lors de l'installation

• Etalez les matériaux d'emballage sur le sol avant d'assembler le porte-televiseur.

• Montez le support sur une surface plane et solide. N'installé pas le support dans un angle ou penché dans une direction. Pour éviter cela, observer les précautions suivantes.

• Si vous montez le support sur une surface moelleuse telle qu'un tapis ou une moquette,POSEZ au préalable une plaque sur l'emplacement concerné.

• Ne montez pas le support dans un endroit exposé à la lumière directe du soleil ou à proximé d'une source de chaleur.
• Ne montez pas le support dans un endroit chaud ou humide ou à l'extérieur.

Etape 1 : Vérification des pieces

A l'attention des revendeurs Sony

• Préparez au préalable un tournevis cruciforme.
• Faites extrémement attention afin d'éviter tout accident lors du montage de la console principale.

Nom Quantité
Vis de fixation 2
Vis à tête fraisée 10
Attache-fils 1

Etape 2 : Montage de la console principale

A l'attention des revendeurs Sony

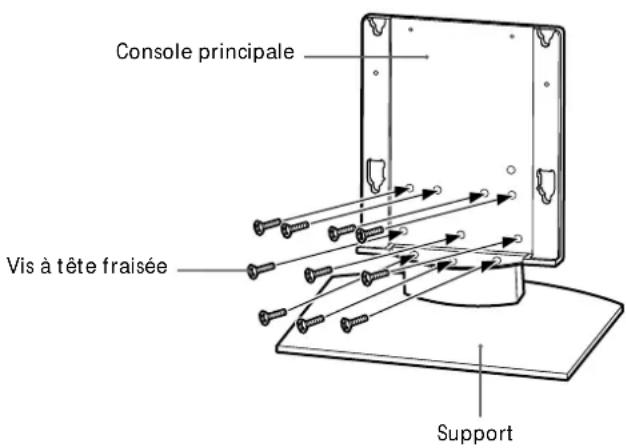

1 Alignez la console principale sur les orifices des vis du support. Fixez ensuite la console principale sur le support à l'aide de dix vis à tête fraîée.

Deux personnes au moins doivent maintainir les pieces lors de cette procedure.
Après les avoir visées temporairement, vissez de nouveaux les 10 vis à tête frais

Attention

• Le support doit être maintainu fermement et de façon stable.
• Si vous utilisez un tournevis électrique pour serrer les vis, le couple de serrage doit être d'environ 2,45 N·m. N'utilisez jamais de tournevis à frapper.

Si vous utilisez un tournevis à frapper ou un tournevis électrique avec un autre couple de serrage que 2,45N· m les vis seront trop serrées. Vous risquez d'endommager des pieces ou les vis, voire de faire tomber la console principale de son support, et de provoquer des blessures.

AVERTISSEMENT

Vouve nevez avoir terminé l'installation avant de connecter le cordon d'alimentation sur la prise secteur. Si vous coincez le cordon d'alimentation sous ou entre des pieces de 1'appareil, cela risque de provoquer un court-circuit ou une electrocution. Si vous accrochez le cordon d'alimentation ou le cable d'interface video, le support risque de tomber et de provoquer des blessures.

Installez l'écran sur le portetéléviseur.

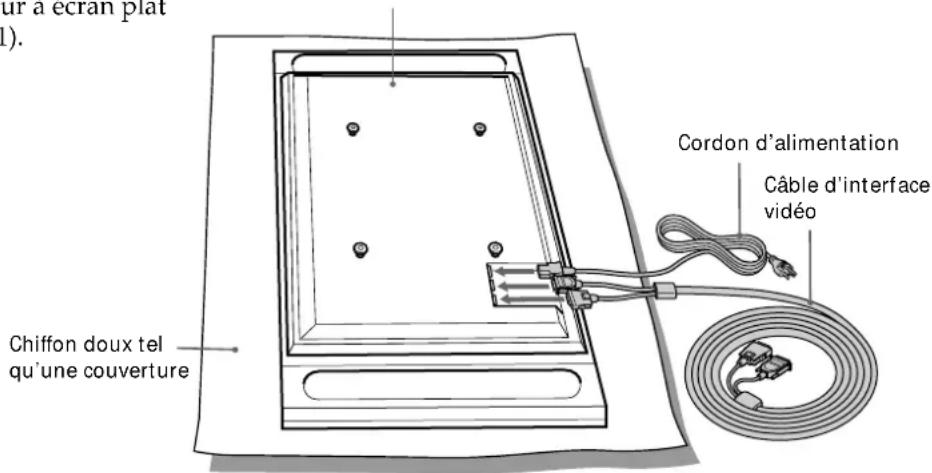

Raccordez le cordon d'alimentation et le cable d'interface video sur l'écran.

Conseil

Pour davantage d'informations sur la connexion du cordon d'alimentation et du cable d'interface video, reportez-vous au mode d'emploi du télévisueur couleur a écran plat Sony (KE-42MR1/KE-50MR1).

0

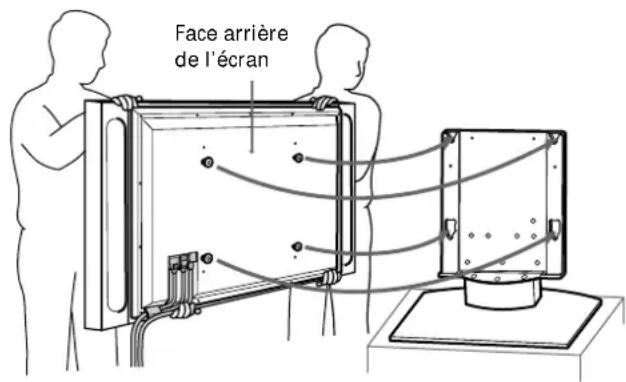

Face arriré de l'écran

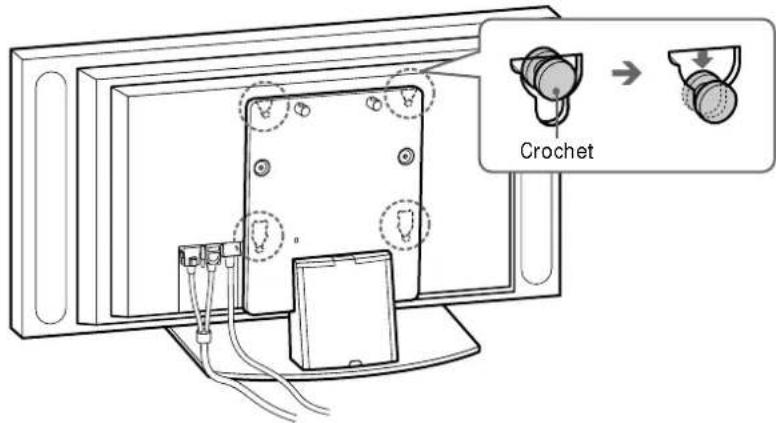

Au moins deux personnes doivent tener les bords gauche et droit de la partie supérieure et les parois laterales inférieures de l'écran au moment de fixer les crochets à l'arrière de l'écran dans les orifices du support. Assurez-vous ensuite que les crochets à l'arrière de l'écran sont entièrement insérés dans les quatre orifices prévus à cet effet.

Remarque

Evitez de marcher sur le cordon d'alimentation ou le cable d'interface video.

2

Faites glisser l'écran vers le bas jusqu'à ce qu'il s'encliquette.

Remarques

• Faites glisser l'écran jusqu'en bas.
  Vérifie que l'écran est bien installé à l'horizontal sur le support.
  Lors de l'installation de I'ecran, maintenez le portetelleviseur pour qu'il reste stable.

3

2

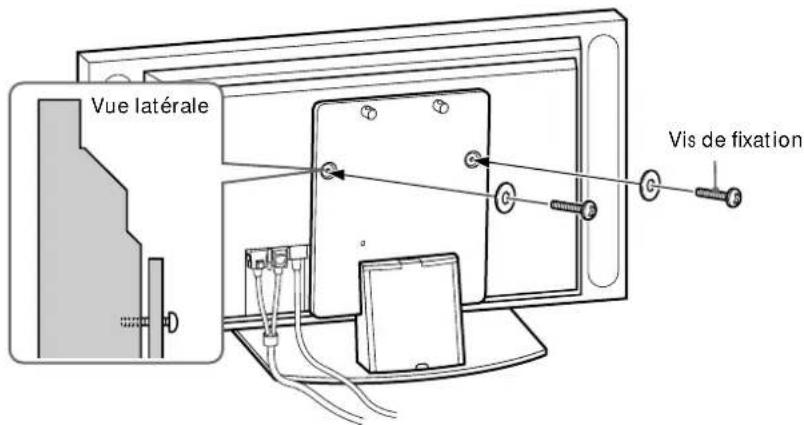

Fixez l'écran sur le support à l'aide des deux vis de fixation.

3

Faites passer le cordon d'alimentation et le cable d'interface video à travers le support.

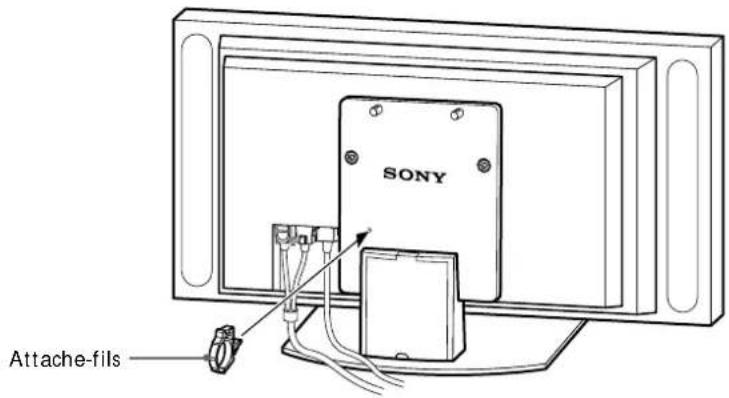

Fixez l'attache-fils sur la console principale.

0

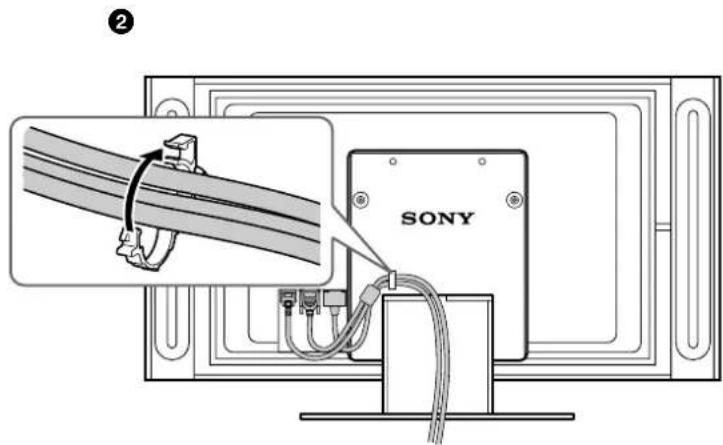

2 Faites passer le cordon d'alimentation et le cable d'interface video dans l'attache-fils et fixez-les.

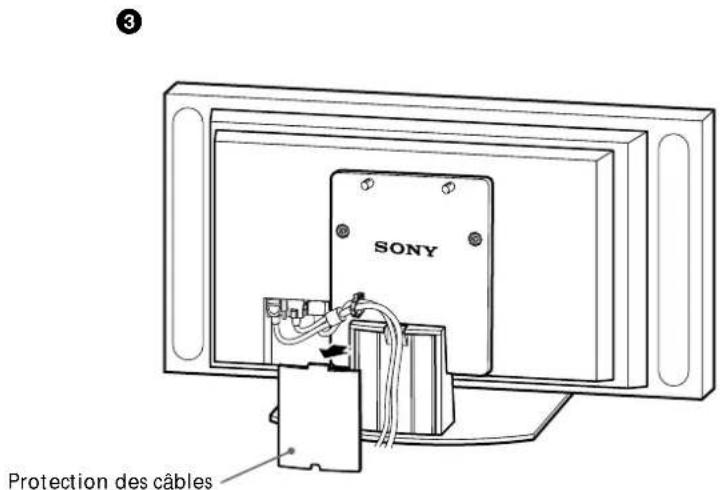

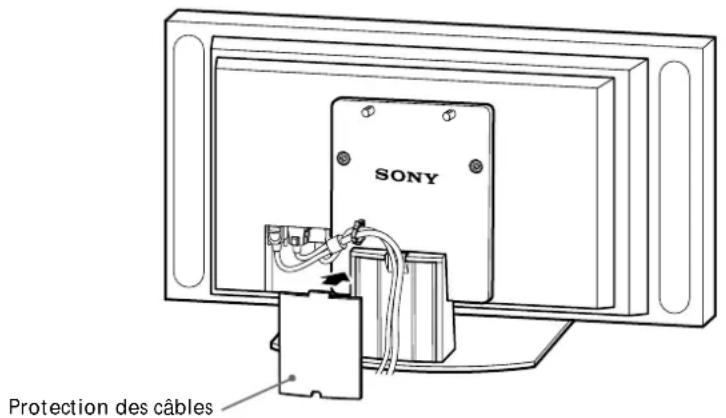

Retirez la protection des cables du support et faites passer le cordon d'alimentation et le cable d'interface video à l'intérieur du support.

Replace the protection des cables sur le support.

4

4

Prenez toutes les mesures nécessaires afin d'eviter que le support ne tombe.

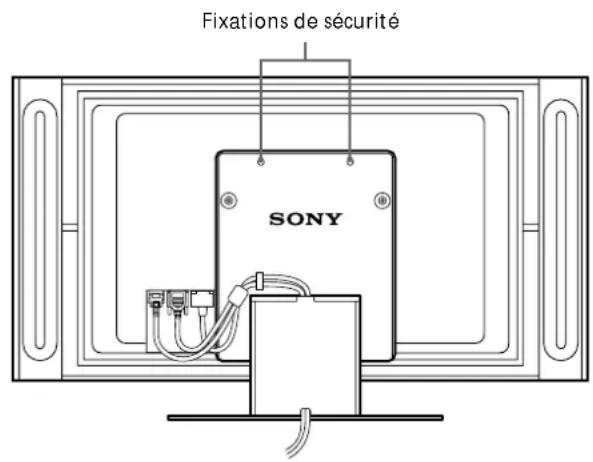

Faites passer un cable métallique ou équivalent dans les orifices des éléments de sécurité situés sur la partie supérieure de la console principale et fixez les extrémités de ce cable au mur pour y ancrer le porte- téléviseur et éviter qu'il ne tombe.

AVERTISSEMENT

Prenez toutes les mesures nécessaires afin d'éviter la chute du support. Sinon, le portetéléviseur risque de tomber lors d'un tremblement de terre et de provoquer des dommages corporels ou matériels. Faites passer un cable métallique ou équivalent dans les orifices des éléments de sécurité situés sur la partie supérieure de la console principale et fixez les extrémites de ce cable au mur pour ancre le portetéléviseur et éviter qu'il ne tombe.

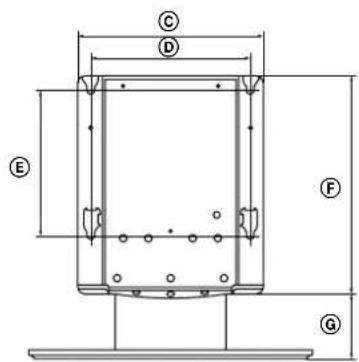

Specifications

		SU-P42T1 SU-P50T1
Unité: (mm) A 500 600
	B 295 321
	C 392
	D 340
	E 310
	F 461
	G 41
	H 602
Poids: (kg)		16.0 19.0

La conception et les caractéristiques sont sujettes à modification sans préavis.
