MANUAL DE USUARIO SUP42T1 SONY

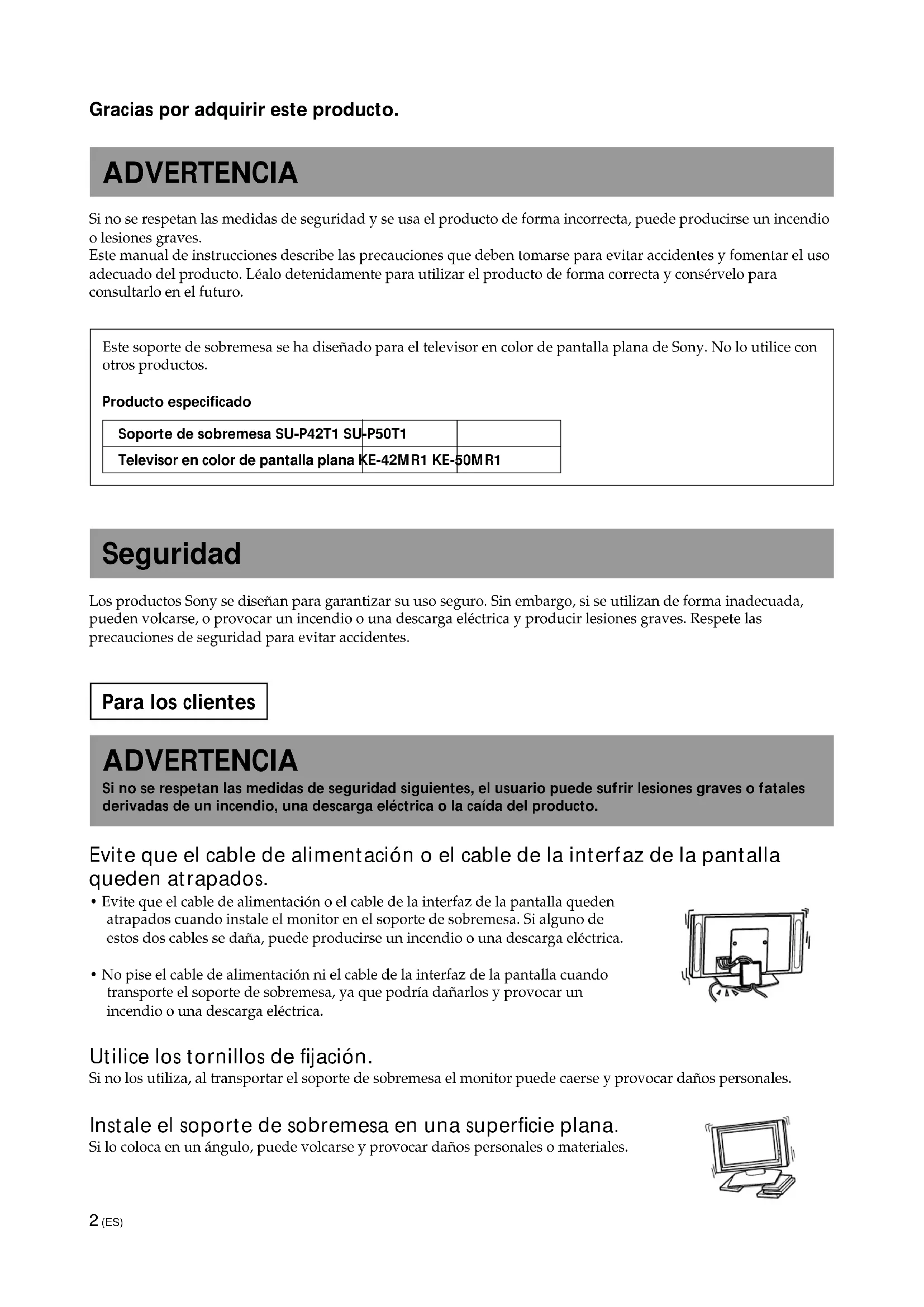

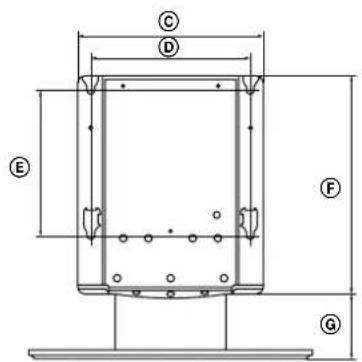

Teknik Özellikler Tasar›m ve teknik özellikler, haber verilmeksizin de¤ifltirilebilir. SU-P42T1 SU-P50T1 Birim: (mm) A 500 600 B 295 321 C 392 D 340 E 310 F 461 G 141 H 602 A¤›rl›k: (kg) 16.0 19.011 (TR)2 (ES) Gracias por adquirir este producto. ADVERTENCIA Si no se respetan las medidas de seguridad y se usa el producto de forma incorrecta, puede producirse un incendio o lesiones graves. Este manual de instrucciones describe las precauciones que deben tomarse para evitar accidentes y fomentar el uso adecuado del producto. Léalo detenidamente para utilizar el producto de forma correcta y consérvelo para consultarlo en el futuro. Este soporte de sobremesa se ha diseñado para el televisor en color de pantalla plana de Sony. No lo utilice con otros productos. Producto especificado Soporte de sobremesa SU-P42T1 SU-P50T1 Televisor en color de pantalla plana KE-42MR1 KE-50MR1 Seguridad Los productos Sony se diseñan para garantizar su uso seguro. Sin embargo, si se utilizan de forma inadecuada, pueden volcarse, o provocar un incendio o una descarga eléctrica y producir lesiones graves. Respete las precauciones de seguridad para evitar accidentes. Para los clientes ADVERTENCIA Si no se respetan las medidas de seguridad siguientes, el usuario puede sufrir lesiones graves o fatales derivadas de un incendio, una descarga eléctrica o la caída del producto. Evite que el cable de alimentación o el cable de la interfaz de la pantalla queden atrapados.

• Evite que el cable de alimentación o el cable de la interfaz de la pantalla queden atrapados cuando instale el monitor en el soporte de sobremesa. Si alguno de estos dos cables se daña, puede producirse un incendio o una descarga eléctrica.

• No pise el cable de alimentación ni el cable de la interfaz de la pantalla cuando transporte el soporte de sobremesa, ya que podría dañarlos y provocar un incendio o una descarga eléctrica. Utilice los tornillos de fijación. Si no los utiliza, al transportar el soporte de sobremesa el monitor puede caerse y provocar daños personales. Instale el soporte de sobremesa en una superficie plana. Si lo coloca en un ángulo, puede volcarse y provocar daños personales o materiales.3 (ES) Instale el soporte de sobremesa en una superficie estable. Si lo instala en una superficie inestable, puede desequilibrarse o caerse y provocardaños personales o materiales. Tome las debidas precauciones para evitar que el soporte vuelque. De lo contrario, puede desequilibrarse durante un terremoto y provocar daños personales o materiales. Pase unalambre o similar a través de los orificios de fijación de seguridad situados en la parte superior de la abrazaderaprincipal y fije los otros extremos de dichos alambres a la pared para sujetar el soporte de sobremesa y evitar que secaiga. No se apoye en el soporte de sobremesa ni se agarre a él, ya que puede caerse y provocar daños personales. No obstruya los orificios de ventilación del monitor. Si cubre la parte superior del soporte de sobremesa con un paño o similar yobstruye los orificios de ventilación del monitor, éste puede sobrecalentarse yprovocar un incendio. Transporte el soporte siguiendo las indicaciones de este manual. Si lo transporta de forma incorrecta, puede volcarse y provocar daños personales. No tropiece con el cable de alimentación ni el cable de la interfaz de la pantalla, ya que el soporte de sobremesa puede volcarse y provocar daños personales. No transporte el soporte de sobremesa con el monitor instalado encima. Antes de transportar el soporte de sobremesa, retire el monitor. De lo contrario,éste puede caerse y causar daños personales. PRECAUCIÓN Si no se respetan las precauciones siguientes, el usuario puede sufrir daños personales o el productopuede resultar dañado. No instale ningún equipo distinto al producto especificado. Sony ha diseñado este soporte de sobremesa para utilizarlo con el producto especificado. Si lo utiliza con otrosproductos, puede caerse y provocar daños personales o materiales. Español ES4 (ES) Precauciones Para mantener el soporte limpio, utilice un paño suave y seco. Las manchas difíciles pueden eliminarse limpiando la zona afectada con un paño ligeramente humedecido con lavavajillas diluido y, posteriormente, secándola con un paño suave y seco. No utilice ningún producto químico, como diluyentes o bencina, ya que pueden dañar el acabado del soporte. Montaje del soporte de sobremesa Para distribuidores Sony Las instrucciones siguientes van destinadas únicamente a distribuidores Sony. Procure leer las instrucciones de seguridad descritas anteriormente y poner especial atención a la seguridad durante la instalación, mantenimiento y comprobación del producto. Se recomienda que sean dos o más las personas que lleven a cabo la instalación de la unidad. Asegúrese de que al menos dos personas realicen la instalación del monitor en el soporte de sobremesa. Si lo hace sólo una persona, puede producirse un accidente o daños personales. Monte el soporte de sobremesa correctamente siguiendo las instrucciones de este manual. Si algún tornillo queda flojo o se cae, el soporte de sobremesa puede decantarse y volcarse, o el monitor puede caerse y provocar daños personales o materiales. Instale el monitor firmemente siguiendo el procedimiento adecuado. Apriete los tornillos con firmeza. De lo contrario, el monitor puede caerse y provocar daños personales. Tenga cuidado de no pillarse las manos o los dedos cuando monte el soporte de sobremesa. Tenga cuidado de no pillarse las manos o los dedos cuando monte el soporte de sobremesa o instale el monitor. Precauciones a tener en cuenta durante la instalación

• Antes de montar el soporte de sobremesa, cubra el suelo con el material de embalaje o similar.

• Instale el soporte en una superficie plana y sólida. No lo instale en un ángulo ni inclinado. Para instalarlo correctamente, tome las precauciones siguientes. – Si instala el soporte en una superficie blanda, como un felpudo o una alfombra, cubra primero dicha zona con un panel. – No instale el soporte cerca de un calefactor ni en un lugar expuesto a la luz solar directa. – No instale el soporte en un lugar cálido o húmedo, ni al aire libre. Para distribuidores Sony5 (ES) Paso 1: Compruebe las piezas

• Tenga preparado un destornillador Phillips.

• Cuando instale la abrazadera principal, extreme las precauciones para evitar dañarse. Abrazadera principal (1) Soporte (1) Paso 2: Instale la abrazadera principal

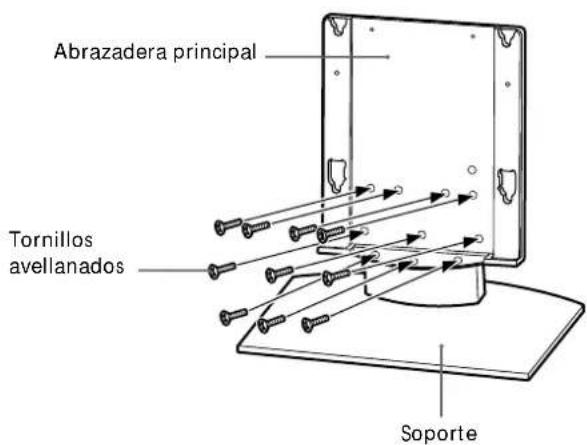

Haga coincidir la abrazadera principal con los orificios para los tornillos del soporte. A continuación, fije la abrazadera principal al soporte mediante diez tornillos avellanados. Durante este procedimiento, se recomienda que dos personas como mínimo sujeten las piezas. Vuelva a apretar firmemente los diez tornillos avellanados tras ajustarlos provisionalmente. Precautión

• Sujete el soporte con firmeza y manténgalo estable.

• Si utiliza un destornillador eléctrico para apretar los tornillos, el par de fijación debe ser como máximo de unos 2,45 N·m. No utilice destornilladores de percusión. Si utiliza destornilladores de percusión o destornilladores eléctricos con un par de fijación distinto a 2,45 N·m, los tornillos quedarán demasiado apretados, con lo que puede dañar las piezas o los propios tornillos, provocar que la abrazadera principal se separe del soporte y causar todo tipo de lesiones. Para distribuidores Sony Nombre CantidadTornillo de fijación 2Tornillo avellanado 10Pieza de sujeción del cable 1 Para distribuidores Sony TornillosavellanadosAbrazadera principalSoporte6 (ES) Paso 3: Instale el monitor ADVERTENCIA Antes de conectar el cable de alimentación a la toma de corriente, compruebe que la instalación ha finalizado. Si el cable de alimentación queda atrapado debajo o entre las piezas del equipo, puede producirse un cortocircuito o una descarga eléctrica. Si tropieza con el cable de alimentación o con el cable de la interfaz de la pantalla, el soporte puede caerse y provocar daños personales.

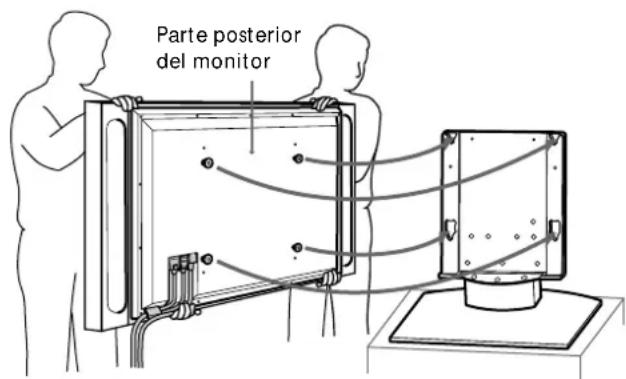

Instale el monitor en el soporte de sobremesa. 1 Conecte el cable de alimentación y el cable de la interfaz de la pantalla en el monitor. Sugerencia Consulte el manual de instrucciones del televisor en color de pantalla plana de Sony (KE-42MR1/KE-50MR1) para obtener más información acerca de la conexión del cable de alimentación y el cable de la interfaz de la pantalla. 2 Cuando introduzca los ganchos de la parte posterior del monitor en los orificios de las unidades de fijación del soporte, asegúrese de que dos personas como mínimo sujetan los ángulos derecho e izquierdo de la parte superior e inferior del monitor. A continuación, compruebe que los ganchos de la parte posterior del monitor estén completamente introducidos en los cuatro orificios de las unidades de fijación. Nota No tropiece con el cable de alimentación ni el cable de la interfaz de la pantalla. Para distribuidores Sony

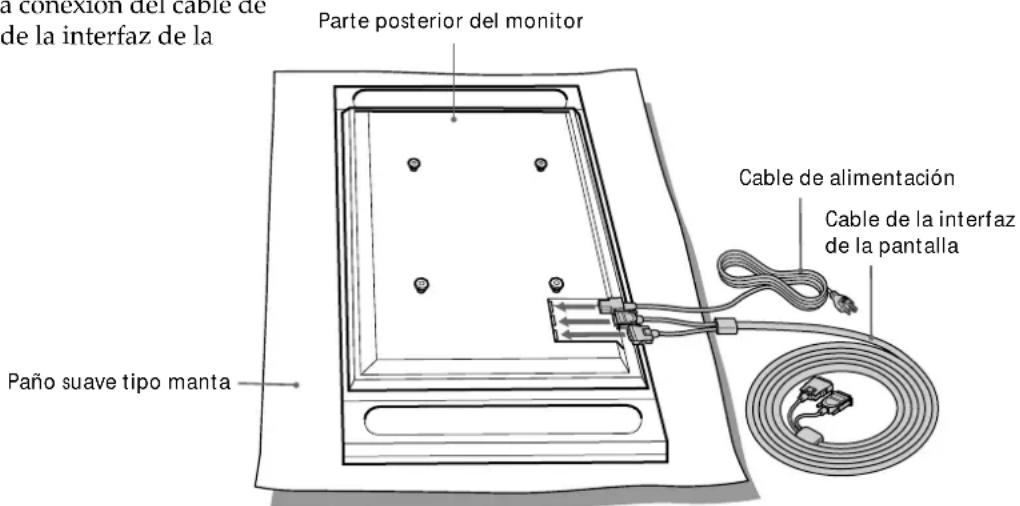

Parte posterior del monitorPaño suave tipo mantaCable de alimentaciónCable de la interfazde la pantallaParte posteriordel monitor 27 (ES) 3 Deslice el monitor hacia abajo hasta que quede fijado. Notas

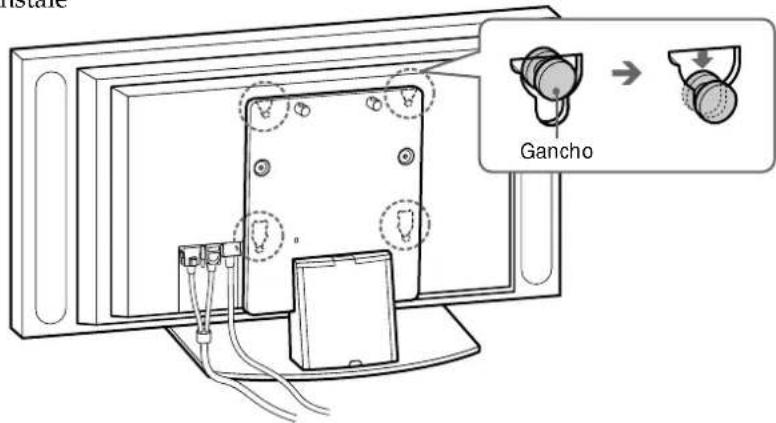

• Deslice el monitor hacia abajo completamente. Compruebe que el monitor queda instalado en el soporte en sentido horizontal.

• Asegúrese de que el soporte de sobremesa no se tambalea cuando instale el monitor.

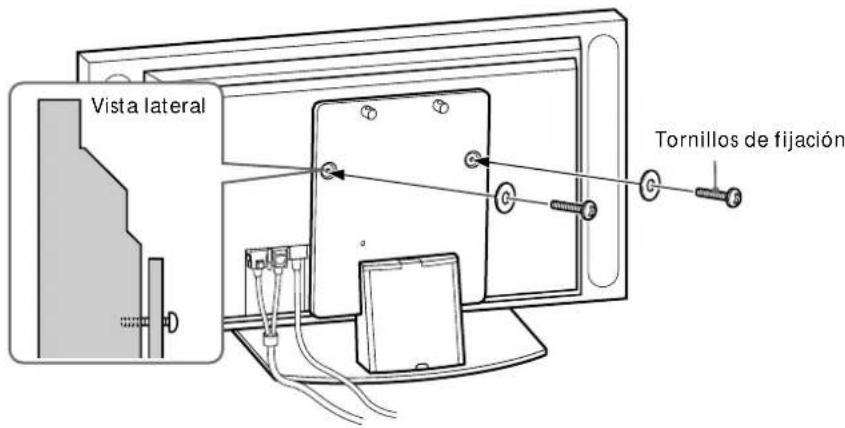

Fije el monitor en el soporte mediante los dos tornillos de fijación.

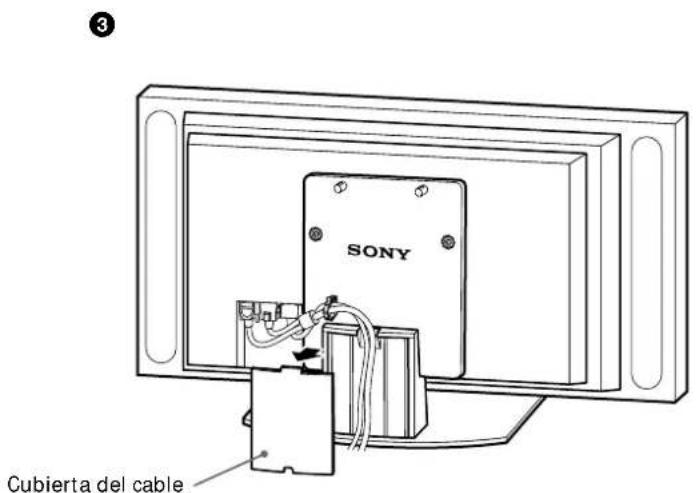

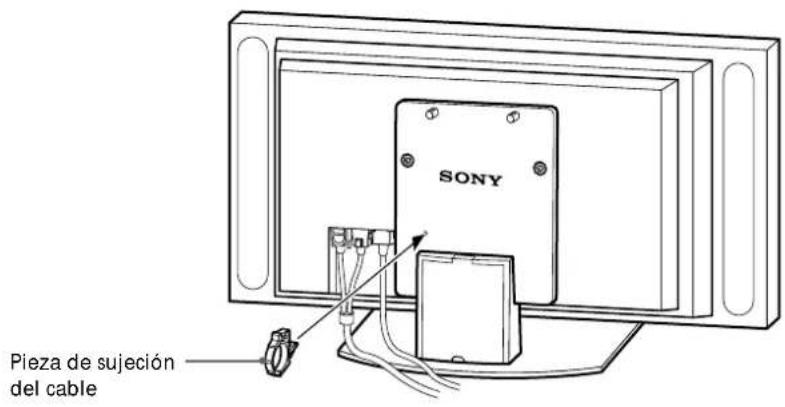

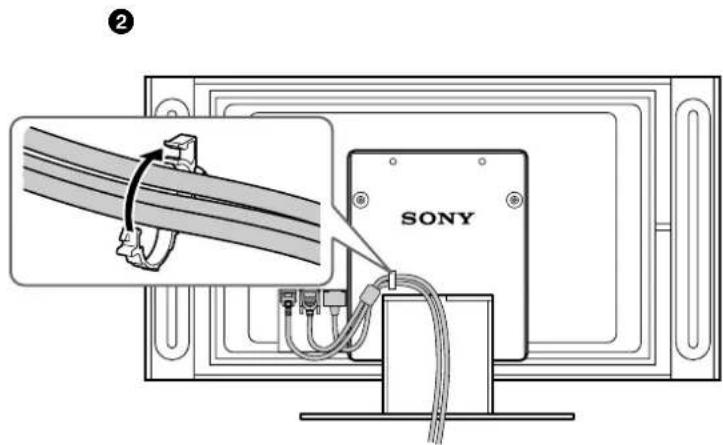

Pase el cable de alimentación y el cable del monitor a través del soporte. 1 Fije la pieza de sujeción del cable a la abrazadera principal. 2 Pase el cable de alimentación y el cable de la interfaz de la pantalla por la pieza de sujeción del cable y fíjelos. 3 Retire la cubierta del cable del soporte y pase el cable de alimentación y el cable de la interfaz de la pantalla por el interior del soporte. Pieza de sujeción del cable

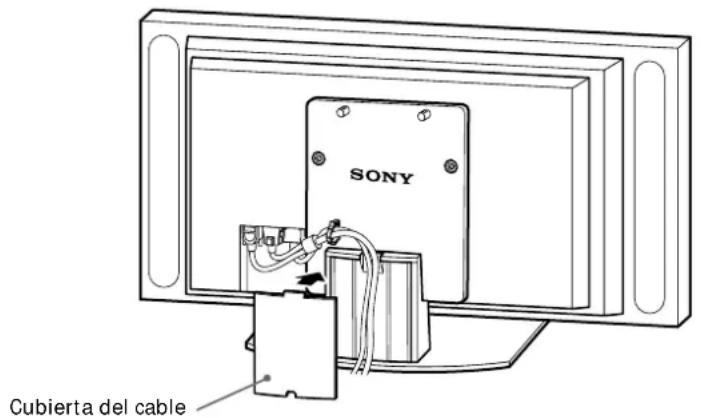

Cubierta del cable9 (ES) 4 Vuelva a colocar la cubierta del cable en el soporte.

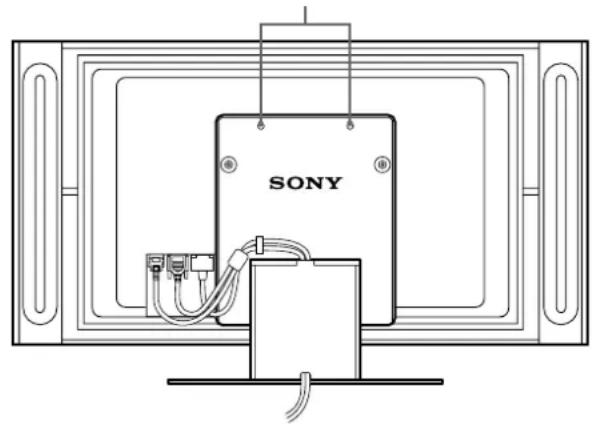

Tome las debidas precauciones para evitar que el soporte vuelque. Pase un alambre o similar a través de los orificios de fijación de seguridad situados en la parte superior de la abrazaderaª rincipal y fije los otros extremos de dichos alambres a la pared para sujetar el soporte de sobremesa y evitar que se caiga. ADVERTENCIA Tome las debidas precauciones para evitar que el soporte vuelque. De lo contrario, puede desequilibrarse durante un terremoto y provocar daños personales o materiales. Pase un alambre o similar por los orificios de las fijaciones de seguridad situados en la parte superior de la abrazadera principal y fije los otros extremos de dichos alambres a la pared para sujetar el soporte de sobremesa y evitar que se caiga.

Cubierta del cable Dispositivos adicionales de seguridad10 (ES) Especificaciones El diseño y las especificaciones están sujetos a cambios sin previo aviso.
