MANUAL DE UTILIZADOR SUP42T1 SONY

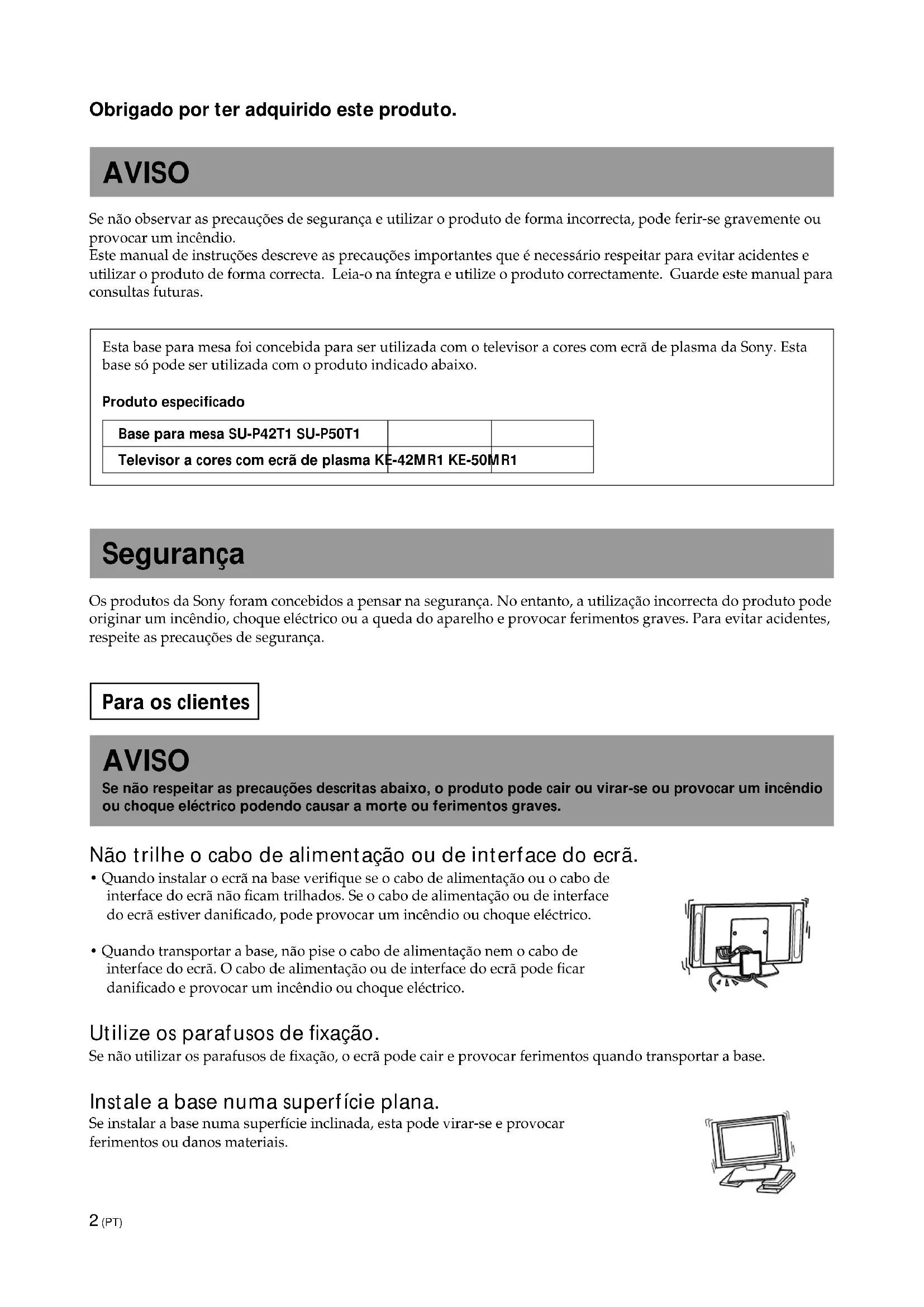

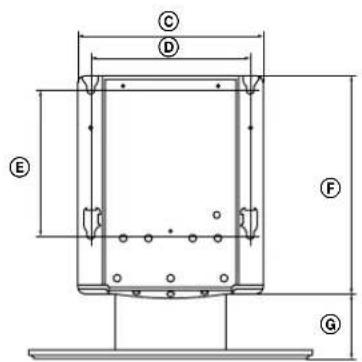

SU-P42T1 SU-P50T1 Unidad: (mm) A 500 600 B 295 321 C 392 D 340 E 310 F 461 G 141 H 602 Peso: (kg) 16,0 19,0 B11 (ES)2 (PT) Obrigado por ter adquirido este produto. AVISO Se não observar as precauções de segurança e utilizar o produto de forma incorrecta, pode ferir-se gravemente ou provocar um incêndio. Este manual de instruções descreve as precauções importantes que é necessário respeitar para evitar acidentes e utilizar o produto de forma correcta. Leia-o na íntegra e utilize o produto correctamente. Guarde este manual para consultas futuras. Esta base para mesa foi concebida para ser utilizada com o televisor a cores com ecrã de plasma da Sony. Esta base só pode ser utilizada com o produto indicado abaixo. Produto especificado Base para mesa SU-P42T1 SU-P50T1 Televisor a cores com ecrã de plasma KE-42MR1 KE-50MR1 Segurança Os produtos da Sony foram concebidos a pensar na segurança. No entanto, a utilização incorrecta do produto pode originar um incêndio, choque eléctrico ou a queda do aparelho e provocar ferimentos graves. Para evitar acidentes, respeite as precauções de segurança. Para os clientes AVISO Se não respeitar as precauções descritas abaixo, o produto pode cair ou virar-se ou provocar um incêndio ou choque eléctrico podendo causar a morte ou ferimentos graves. Não trilhe o cabo de alimentação ou de interface do ecrã.

• Quando instalar o ecrã na base verifique se o cabo de alimentação ou o cabo de interface do ecrã não ficam trilhados. Se o cabo de alimentação ou de interface do ecrã estiver danificado, pode provocar um incêndio ou choque eléctrico.

• Quando transportar a base, não pise o cabo de alimentação nem o cabo de interface do ecrã. O cabo de alimentação ou de interface do ecrã pode ficar danificado e provocar um incêndio ou choque eléctrico. Utilize os parafusos de fixação. Se não utilizar os parafusos de fixação, o ecrã pode cair e provocar ferimentos quando transportar a base. Instale a base numa superfície plana. Se instalar a base numa superfície inclinada, esta pode virar-se e provocar ferimentos ou danos materiais.3 (PT) Instale a base numa superfície estável. Se instalar a base numa superfície instável, esta pode desequilibrar-se e virar-se oucair. Se isso acontecer pode provocar ferimentos ou danos materiais. Tome medidas necessárias para evitar que a base caia. Se não o fizer, a base pode cair durante um tremor de terra e provocar ferimentos ou danos materiais. Faça passarum fio através dos orifícios das fixações de segurança localizadas na parte superior do suporte principal e prenda aoutra ponta do fio à parede para fixar a base e evitar que se vire. Não se apoie ou pendure na base. A base pode virar-se e provocar ferimentos. Não bloqueie os orifícios de ventilação do ecrã. Se bloquear os orifícios de ventilação do ecrã tapando a parte de cima da base comum pano ou outra coisa do género, o ecrã pode aquecer demasiado e incendiar-se. Transporte a base como se mostra neste manual. Se transportar a base incorrectamente, esta pode virar-se e provocar ferimentos. Não tropeçe no cabo de alimentação ou no cabo de interface do ecrã. Se tropeçar no cabo de alimentação ou no cabo de interface do ecrã, a base pode virar-se e provocar ferimentos. Não transporte a base com o ecrã montado. Retire o ecrã antes de transportar a base. Se não o fizer, o ecrã pode cair e provocarferimentos. CUIDADO Se não respeitar as precauções descritas abaixo, podem ocorrer ferimentos ou danos materiais. Instale unicamente o produto especificado. Esta base foi concebida para ser utilizada com o produto especificado. A instalação de qualquer outro equipamentopode fazer cair a base e provocar ferimentos ou danos materiais. Português PT4 (PT) Precauções De vez em quando, deve limpar a base com um pano macio e seco. Para remover as manchas mais difíceis, utilize um pano ligeiramente humedecido numa solução de detergente para loiça. Depois, limpe-a com um pano macio e seco. Não utilize qualquer tipo de químicos, por exemplo, diluente ou benzina, porque pode estragar os acabamentos da base. Montar a base Para os agentes Sony As seguintes instruções destinam-se unicamente aos agentes da Sony. Leia as precauções de segurança descritas acima e preste muita atenção às medidas de segurança que é preciso respeitar durante a instalação, manutenção, verificação e reparação deste produto. A instalação tem de ser feita por duas ou mais pessoas. A instalação do ecrã na base tem de ser feita por duas ou mais pessoas. Se a instalação for feita apenas por uma pessoa, pode provocar um acidente ou ferimentos. Verifique se montou a base correctamente de acordo com as instruções deste manual. Se algum dos parafusos se soltar ou cair, a base pode inclinar-se e virar-se ou cair. Se isso acontecer pode provocar ferimentos ou danos materiais. Siga o procedimento adequado para ku[talar o ecrã com segurança. Verifique se apertou bem os parafusos. Se não instalar o ecrã com segurança, este pode cair e provocar ferimentos. Tenha cuidado para não ferir as mãos ou os dedos quando montar a base. Tenha cuidado para não ferir as mãos ou dedos quando montar a base ou instalar o ecrã. Precauções a ter na instalação

• Antes de montar a base verifique os materiais de embalagem ou outros.

• Instale a base numa superfície resistente e plana. Não deixe que a base fique inclinada ou descaída para um lado. Para o evitar, observe as seguintes precauções: – Se quiser instalar a base numa superfície mole, por exemplo, um tapete, coloque primeiro uma tábua no local designado. – Não instale a base perto de um aquecedor ou num local exposto à incidência directa dos raios solares. – Não instale a base no exterior ou em locais quentes ou húmidos. Para os agentes da Sony5 (PT) Passo 1: Verificação dos acessórios

• Utilize uma chave de parafusos Phillips.

• Quando instalar o suporte principal tenha muito cuidado para não se ferir. Suporte principal (1) Base (1) Passo 2: Instalação do suporte principal

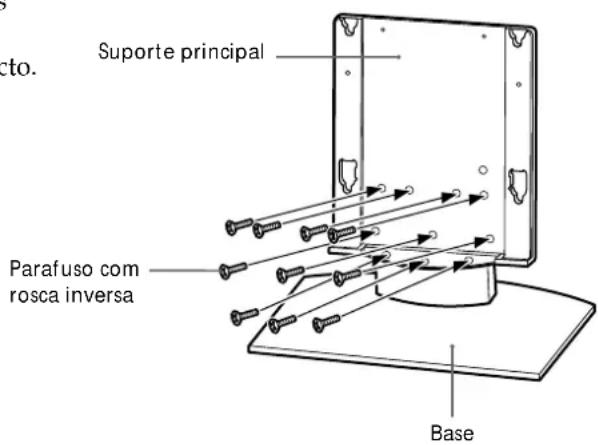

Alinhe o suporte principal com os orifícios dos parafusos da base. Depois aparafuse o suporte principal à base utilizando os parafusos com rosca inversa. Durante esta operação as peças têm de ser agarradas por duas ou mais pessoas. Volte a apertar os 10 parafusos com rosca inversa depois de os ter aparafusado temporariamente. Cuidado

• Segure a base com firmeza e mantenha-a estável.

• Se apertar os parafusos com uma chave de parafusos eléctrica, o binário de aperto deve ser de cerca de 2,45 N·m. Não utilize chaves de parafusos de impacto. Se utilizar uma chave de parafusos de impacto ou eléctrica com um binário de aperto diferente de 2,45 N·m os parafusos ficam apertados demais. Se isso acontecer pode partir as peças ou os parafusos, fazendo com que o suporte principal caia da base e provoque ferimentos. Para os agentes da Sony Designação QuantidadeParafuso de fixação 2Parafuso com roscainversa Anilha de fixaçãodo cabo

Para os agentes da Sony Parafuso comrosca inversaSuporte principal Base S6 (PT) Passo 3: Instalação do ecrã AVISO Verifique se terminou a instalação antes de ligar o cabo de alimentação à tomada de parede. Se o cabo de alimentação ficar entalado por baixo ou entre peças do equipamento, pode ocorrer um choque eléctrico ou um curto-circuito. Se tropeçar no cabo de alimentação ou no cabo de interface do ecrã, a base pode virar-se e provocar ferimentos.

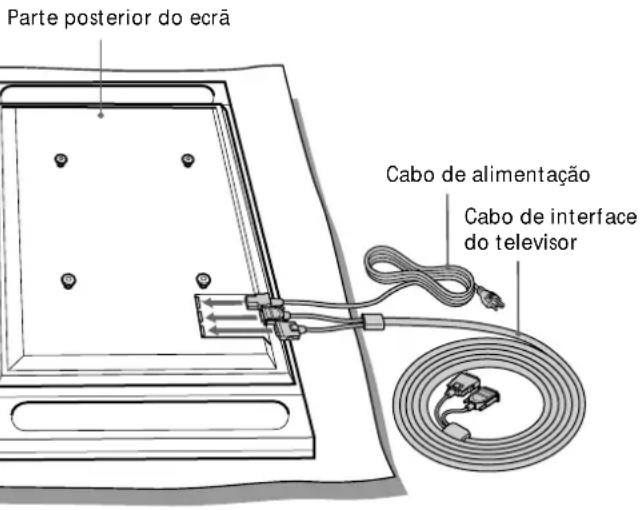

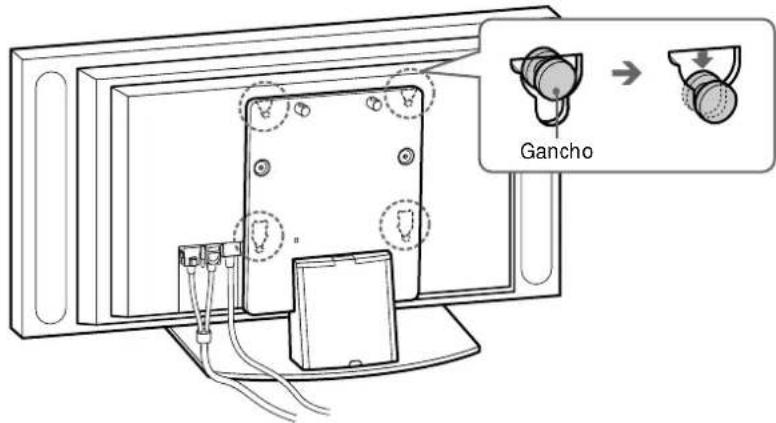

Instale o ecrã na base. 1 Ligue o cabo de alimentação e o cabo de interface ao ecrã. Sugestão Para obter mais informações sobre como ligar o cabo de alimentação e o cabo de interface do ecrã, consulte o manual de instruções do televisor a cores com ecrã de plasma da Sony (KE-42MR1/KE-50MR1). 2 Verifique se estão duas ou mais pessoas a segurar nas extremidades direita e esquerda dos lados superior e inferior do ecrã quando estiver e prender os ganchos da parte de trás do ecrã aos orifícios das fixações da base. Depois verifique se os ganchos na parte posterior do ecrã estão completamente introduzidos nos quatro orifícios das fixações. Nota Não tropeçe no cabo de alimentação ou no cabo de interface do ecrã. Para os agentes da Sony

Parte posterior do ecrãPano macio como um cobertorCabo de alimentaçãoCabo de interfacedo televisorParte posteriordo ecrã 27 (PT) 3 Mantendo o ecrã direito, empurre-o para baixo até encaixar. Notas

• Empurre o ecrã completamente para baixo até ao fim. Verifique se o ecrã está instalado horizontalmente na base.

• Mantenha a base estável enquanto instala o ecrã.

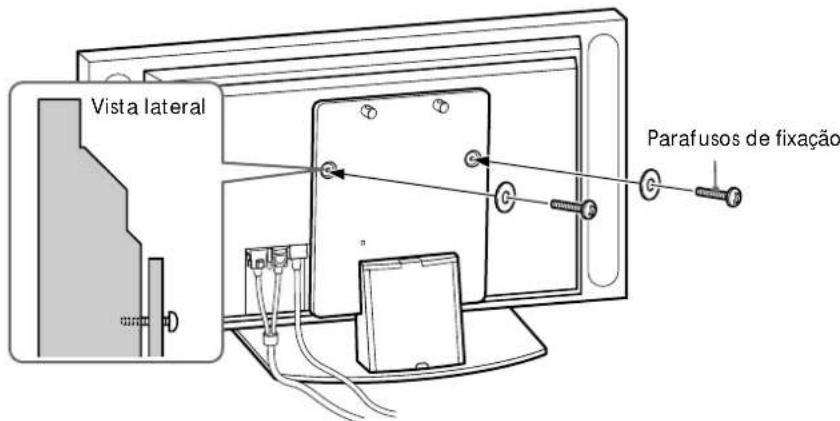

Fixe o ecrã na base com os dois parafusos de fixação.

GanchoParafusos de fixaçãoVista lateral8 (PT)

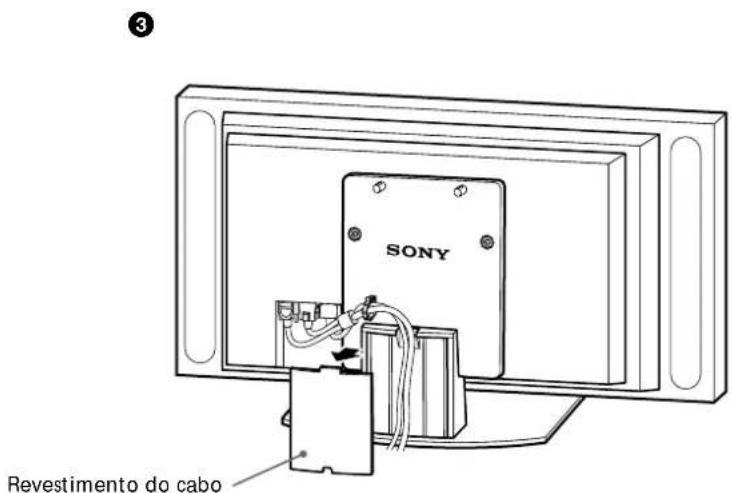

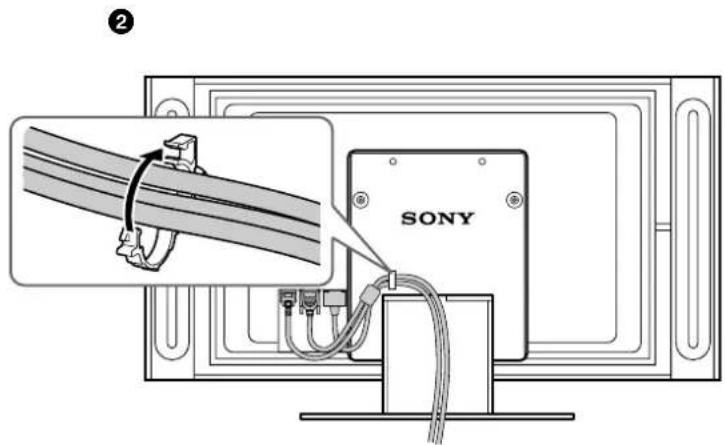

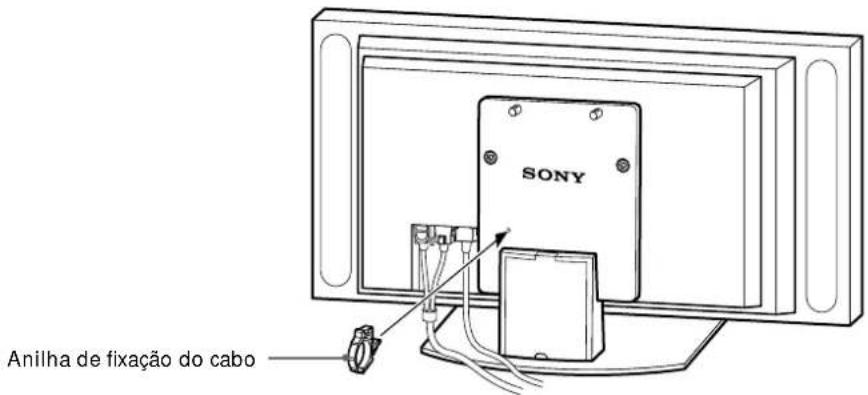

Faça passar o cabo de alimentação e o cabo de interface do ecrã através da base. 1 Prenda a anilha do cabo ao suporte principal. 2 Passe o cabo de alimentação e o cabo de interface do ecrã através da anilha do cabo e prenda-os. 3 Retire a tampa do cabo da base e instale o cabo de alimentação e o cabo de interface do ecrã dentro da base. Anilha de fixação do cabo

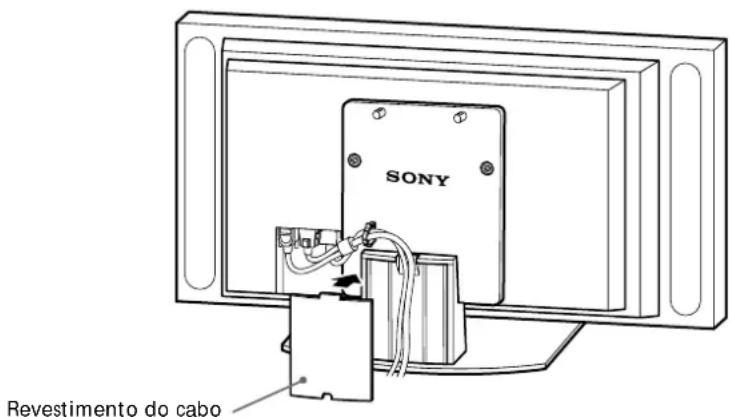

Revestimento do cabo9 (PT) 4 Volte colocar a tampa do cabo na base.

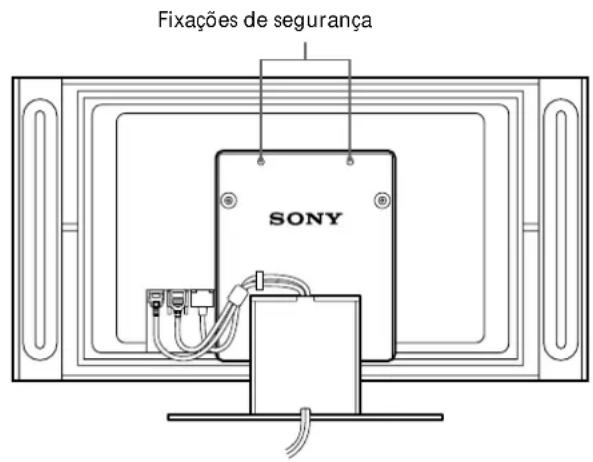

Tome as medidas necessárias para evitar que a base caia. Faça passar um fio através dos orifícios das fixações de segurança localizadas na parte superior do suporte principal e prenda a outra ponta do fio à parede para fixar a base e evitar que se vire. AVISO Tome medidas necessárias para evitar que a base caia. Se não o fizer, a base pode cair durante um tremor de terra e provocar ferimentos ou danos materiais. Faça passar um fio através dos orifícios das fixações de segurança localizadas na parte superior do suporte principal e prenda a outra ponta do fio à parede para fixar a base e evitar que se vire.

Revestimento do cabo Fixações de segurança10 (PT)
