MANUAL DE USUARIO TJS1 SONY

ADVERTENCIA Anotaciones del propietario El número de modelo y el número de serie se encuentran en la parte inferior. Escriba el número de serie en el espacio proporcionado a continuación. Consúltelos siempre que acuda a su distribuidor Sony con respecto a este producto. N° de modelo: TJS-1 N° de serie: No utilice este producto en un avión. Para los clientes en EE.UU. En caso de preguntas o dudas sobre este producto, puede llamar al siguiente número de teléfono: Centro de servicio de información al cliente de Sony 1-800-222- SONY (7669). El número indicado a continuación debe utilizarse únicamente para cuestiones relacionadas con la FCC. Para los clientes en EE. UU. y Canadá El siguiente comunicado de la FCC y IC sólo es aplicable a la versión de este modelo fabricada para su venta en los Estados Unidos de América y Canadá. Es posible que otras versiones no cumplan con las normas técnicas de la FCC y IC. Información reguladora Declaración de conformidad Nombre de la marca: SONY N° de modelo: TJS-1 Parte responsable: Sony Electronics Inc. Dirección: 16530 Via Esprillo, San Diego, CA 92127 EE.UU. Número de teléfono: 858-942-2230 Este equipo cumple con la sección 15 del reglamento de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no debe provocar interferencias peligrosas y (2) este dispositivo debe aceptar las interferencias recibidas, incluidas las que provoquen un funcionamiento no deseado. Este dispositivo cumple con la sección 15 del reglamento de la FCC y la normativa RSS- Gen de las normas de la IC. El funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no debe provocar interferencias y (2) este dispositivo debe aceptar las interferencias, incluidas las que provoquen un funcionamiento no deseado de este dispositivo. PRECAUCIÓN Se le advierte que cualquier cambio o modificación no autorizados expresamente en este manual podrá anular la autorización que usted tiene para utilizar este equipo. NOTA Este equipo ha sido probado y se ha encontrado que cumple con los límites estipulados para un dispositivo digital de Clase B, en conformidad con el apartado 15 de las normas de la FCC. Estos límites están designados para ofrecer protección razonable contra las interferencias nocivas en una instalación residencial. Este equipo genera, utiliza y puede radiar energía de3

radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, podrá ocasionar interferencias nocivas para las comunicaciones de radio. Sin embargo, no hay garantía de que no vayan a ocurrir interferencias en una instalación en particular. Si este equipo ocasiona interferencias de radio nocivas para la recepción de radio o televisión, lo que podrá determinarse apagando y encendiendo el equipo, se sugiere que el usuario intente corregir las interferencias tomando una o más de las medidas siguientes: – Reoriente o reubique la antena de recepción. – Aumente la separación entre el equipo y el receptor. – Conecte el equipo a una toma de corriente de un circuito diferente al que está conectado el receptor. – Consulte al distribuidor o a un técnico con experiencia en radio/TV para que le ayude. Este equipo digital de Clase B cumple con la normativa ICES-003 de Canadá.4

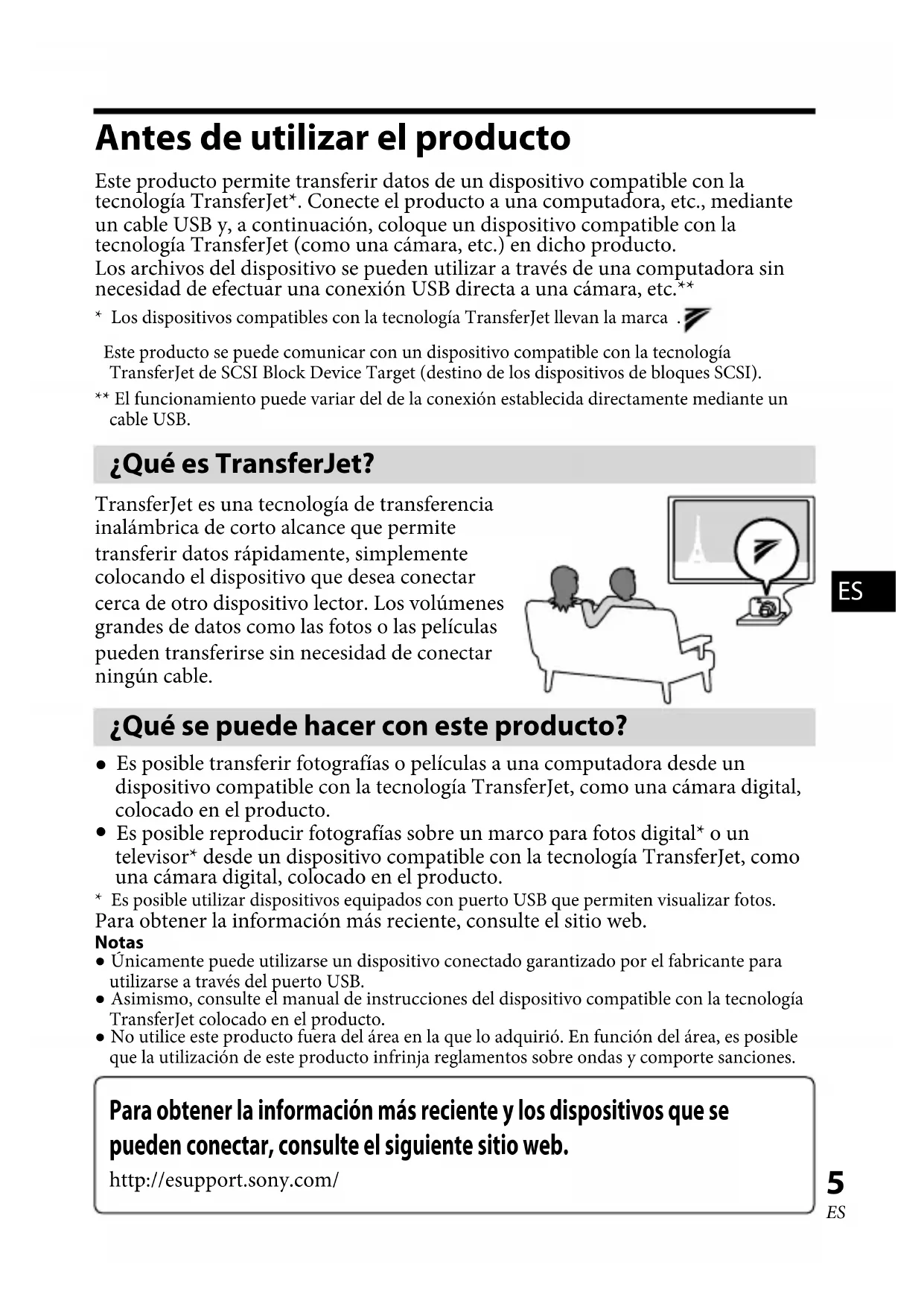

Antes de utilizar el producto Este producto permite transferir datos de un dispositivo compatible con la tecnología TransferJet*. Conecte el producto a una computadora, etc., mediante un cable USB y, a continuación, coloque un dispositivo compatible con la tecnología TransferJet (como una cámara, etc.) en dicho producto. Los archivos del dispositivo se pueden utilizar a través de una computadora sin necesidad de efectuar una conexión USB directa a una cámara, etc.**

• Los dispositivos compatibles con la tecnología TransferJet llevan la marca . Este producto se puede comunicar con un dispositivo compatible con la tecnología TransferJet de SCSI Block Device Target (destino de los dispositivos de bloques SCSI).** El funcionamiento puede variar del de la conexión establecida directamente mediante un cable USB. ¿Qué es TransferJet? TransferJet es una tecnología de transferencia inalámbrica de corto alcance que permite transferir datos rápidamente, simplemente colocando el dispositivo que desea conectar cerca de otro dispositivo lector. Los volúmenes grandes de datos como las fotos o las películas pueden transferirse sin necesidad de conectar ningún cable. ¿Qué se puede hacer con este producto?

Es posible transferir fotografías o películas a una computadora desde un dispositivo compatible con la tecnología TransferJet, como una cámara digital, colocado en el producto.

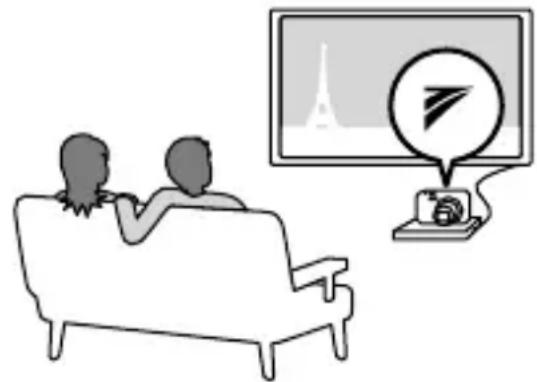

Es posible reproducir fotografías sobre un marco para fotos digital* o un televisor* desde un dispositivo compatible con la tecnología TransferJet, como una cámara digital, colocado en el producto.

• Es posible utilizar dispositivos equipados con puerto USB que permiten visualizar fotos. Para obtener la información más reciente, consulte el sitio web. Notas Únicamente puede utilizarse un dispositivo conectado garantizado por el fabricante para utilizarse a través del puerto USB. Asimismo, consulte el manual de instrucciones del dispositivo compatible con la tecnología TransferJet colocado en el producto. No utilice este producto fuera del área en la que lo adquirió. En función del área, es posible que la utilización de este producto infrinja reglamentos sobre ondas y comporte sanciones. Para obtener la información más reciente y los dispositivos que se pueden conectar, consulte el siguiente sitio web. http://esupport.sony.com/6

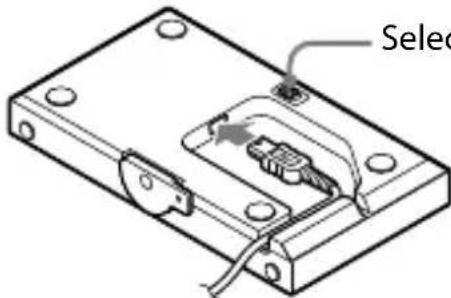

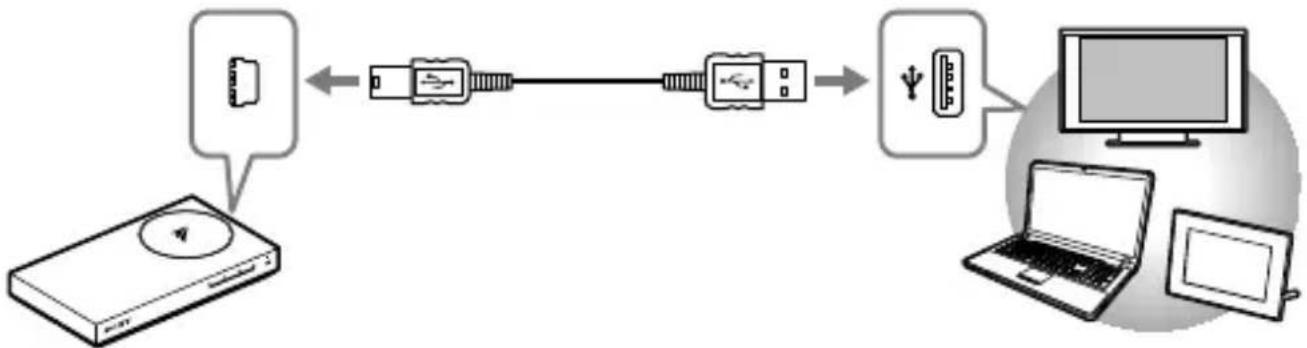

Procedimientos iniciales Antes de utilizar el producto, conecte el cable USB suministrado a la parte inferior del producto y, a continuación, conecte el cable USB a un dispositivo, por ejemplo, una computadora.

Parte inferior Selector de modo Este selector se incluye para futuras ampliaciones. Antes de utilizar el producto, compruebe que el selector esté ajustado en “MODE 1” (ajuste predeterminado). Notas

Utilice el cable USB suministrado.

Para establecer la conexión a una computadora, conecte el cable USB al puerto USB de la computadora directamente. No se garantiza el funcionamiento con conexiones a través de un concentrador USB.

Si utiliza una computadora con sistema Windows al desconectar el cable USB de la computadora, haga clic en el icono [Extracción segura de Dispositivo de almacenamiento masivo USB] de la parte inferior derecha del escritorio de la computadora y, a continuación, desconecte el cable USB. Las capturas de pantalla son de Windows Vista. La pantalla y el procedimiento de funcionamiento pueden variar según el sistema operativo de la computadora.7

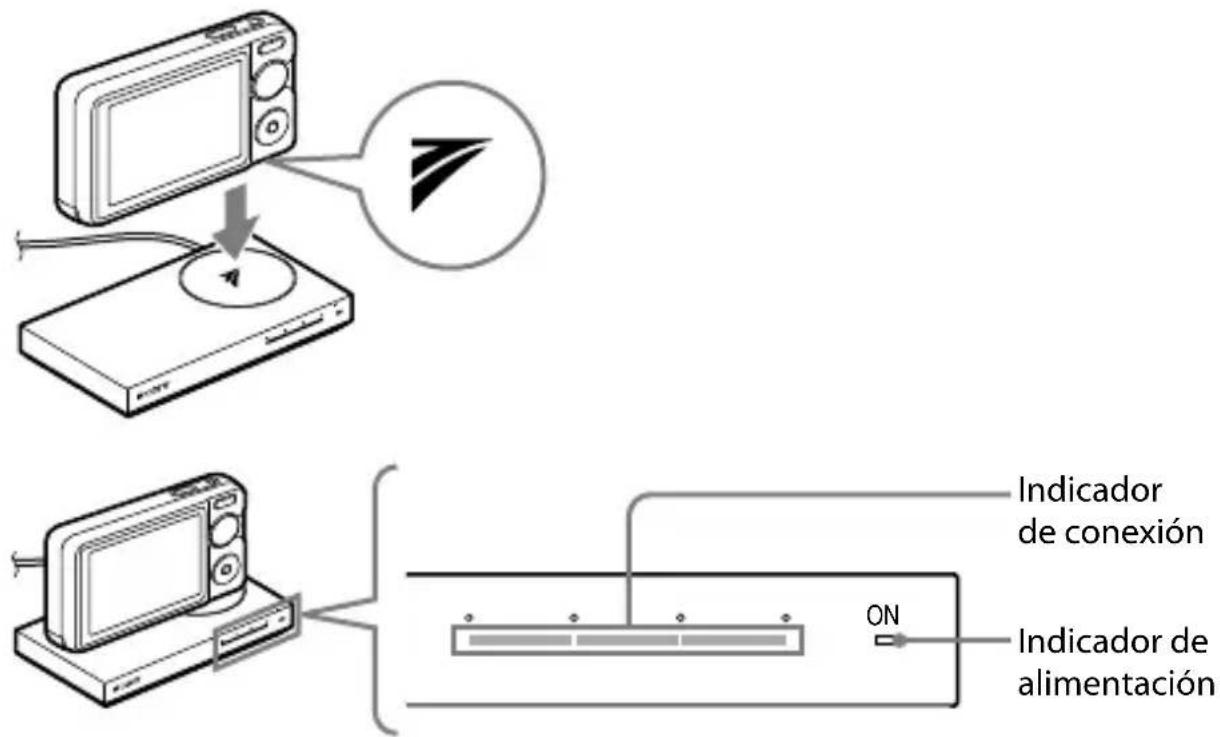

Colocación de un dispositivo compatible con la tecnología TransferJet en el producto Antes de colocar un dispositivo compatible con la tecnología TransferJet en el producto, encienda el dispositivo conectado y compruebe si se ilumina el indicador de alimentación de dicho producto. Para colocar el dispositivo en el producto, alinee la marca del dispositivo con la marca de dicho producto. A continuación, ajuste la posición del dispositivo compatible con la tecnología TransferJet para efectuar la lectura más elevada en el indicador de conexión. Cuanto más elevada sea la lectura, más rápidamente se podrán transferir los datos.*

• En función del dispositivo compatible con la tecnología TransferJet y del dispositivo inalámbrico circundante, es posible que el estado del indicador de conexión varíe.

Indicador de alimentación Indicador de conexión

Notas Encienda el dispositivo compatible con la tecnología TransferJet y active la función TransferJet antes de colocarlo. Si el dispositivo es una cámara, es posible que resulte necesario realizar operaciones en esta. Si el dispositivo es una cámara, es posible que resulte necesario insertar un Memory Stick

con TransferJet en la cámara de antemano. Es posible que el indicador de conexión permanezca iluminado durante unos segundos después de haber retirado el dispositivo compatible con la tecnología TransferJet del producto, pero no se trata de ningún error de funcionamiento. Continúa8

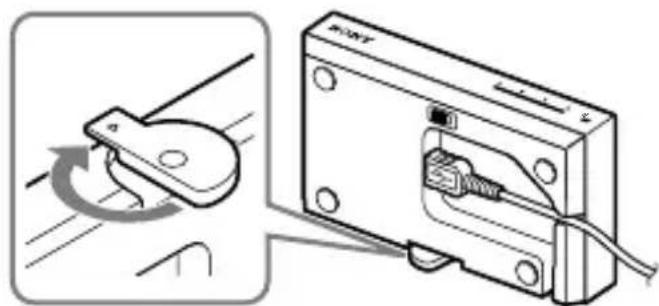

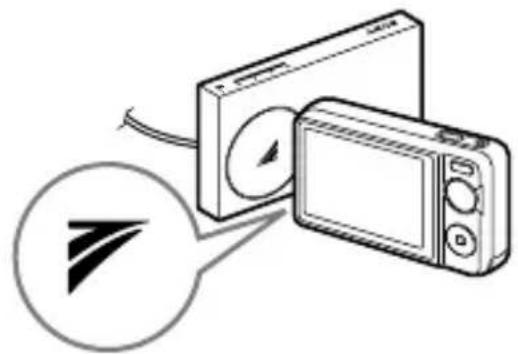

Sugerencia Si la marca se encuentra en el lateral de un dispositivo: Instale el producto y, a continuación, coloque dicho producto y el dispositivo con las marcas cerca.

Gire el soporte 90 grados para obtener mayor estabilidad. Pase el cable USB a través de la ranura tal y como se indica en la ilustración anterior.9

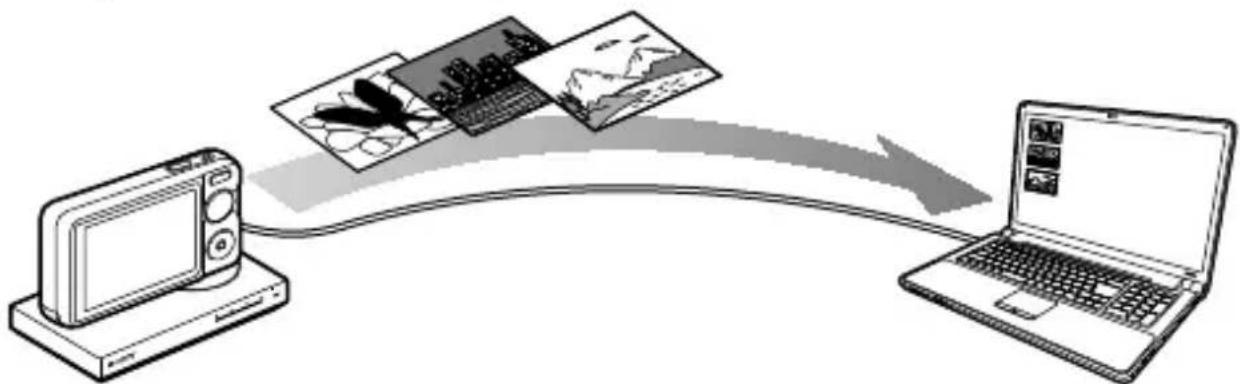

Ejemplo: Importación de fotografías o películas de una cámara a una computadora Es posible importar fotografías o películas de una cámara compatible con la tecnología TransferJet a una computadora.

Entorno informático recomendado Sistema operativo: Windows Windows 7 Windows Vista (Service Pack2) Windows XP (Service Pack3) Macintosh Mac OS X (de v10.3 a v10.6)Puerto USBNotas No se garantiza el funcionamiento con todos los entornos informáticos. En función de la combinación de hardware y software, es posible que el producto no funcione correctamente, aunque el entorno cumpla con los requisitos anteriores. En función de la computadora, es posible que el producto no funcione adecuadamente si la computadora conectada ha estado en modo de espera o de reposo. De ser así, desconecte y vuelva a conectar el cable USB. 1 Encienda la computadora. El indicador de alimentación del producto se ilumina. 2 Coloque una cámara compatible con la tecnología TransferJet en el producto.Notas Encienda el dispositivo compatible con la tecnología TransferJet y active la función TransferJet antes de colocarlo. En función de la cámara, es posible que resulte necesario insertar un Memory Stick

con TransferJet en la cámara de antemano. Para obtener información detallada sobre cómo colocar dispositivos en este producto, consulte “Colocación de un dispositivo compatible con la tecnología TransferJet en el producto” (página 7). Continúa10

3 Transfiera los datos a la computadora.

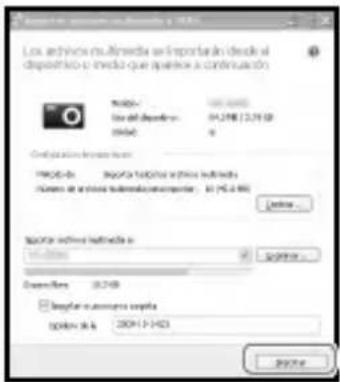

Si utiliza una computadora con sistema Windows que cuente con PMB (Picture Motion Browser)* instalado: Se visualizará la ventana [Importar archivos multimedia a PMB].

• PMB es un software suministrado con determinados productos Sony como las cámaras. Haga clic en [Importar] para importar fotos o películas. Si la ventana no se visualiza, seleccione el soporte en la pantalla de cristal líquido de la cámara.

Si utiliza una computadora con sistema Windows que no disponga de PMB instalado: Abra la carpeta del producto desde el explorador. Arrastre y suelte los datos de imagen en la carpeta que desee copiar en la computadora. Los datos se almacenan en una carpeta diferente en función del entorno informático o del dispositivo compatible con la tecnología TransferJet. En Windows Vista y Windows XP, aparecen cuatro carpetas para el producto. En Windows 7, únicamente aparece la carpeta en la que se encuentran almacenados los datos. Si utiliza Macintosh: Abra el icono de disco nuevo reconocido recientemente en el escritorio. Arrastre y suelte los datos de imagen del escritorio que desee copiar en el equipo Macintosh. Los datos se almacenan en una carpeta diferente en función del entorno Macintosh o del dispositivo compatible con la tecnología TransferJet. Nota En función del dispositivo compatible con la tecnología TransferJet, es posible que no se puedan escribir y eliminar archivos en el dispositivo desde la computadora.11

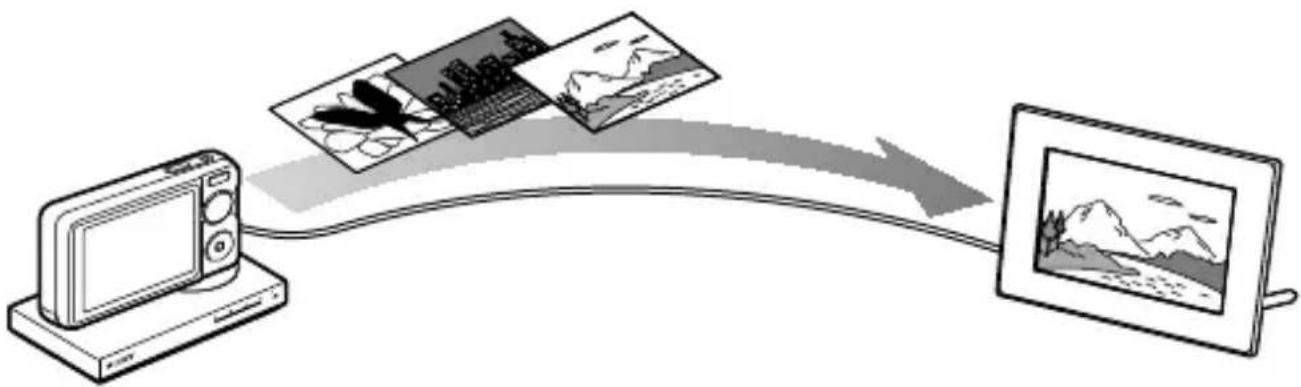

Ejemplo: Visualización de fotos de una cámara en un marco de fotos digital Es posible reproducir fotografías en una cámara compatible con la tecnología TransferJet mediante la conexión de este producto a un marco de fotos digital equipado con un puerto USB.

1 Encienda el marco de fotos digital. El indicador de alimentación del producto se ilumina. 2 Coloque una cámara compatible con la tecnología TransferJet en el producto. 3 Opere el marco de fotos digital para visualizar fotos. Si desea obtener más información acerca del funcionamiento, consulte el manual de instrucciones del marco de fotos digital. Notas Encienda el dispositivo compatible con la tecnología TransferJet y active la función TransferJet antes de colocarlo. En función de la cámara, es posible que resulte necesario insertar un Memory Stick

con TransferJet en la cámara de antemano. Únicamente puede utilizarse un dispositivo equipado con puerto USB que pueda mostrar fotos. Para obtener información detallada sobre cómo colocar dispositivos en este producto, consulte “Colocación de un dispositivo compatible con la tecnología TransferJet en el producto” (página 7). Es posible visualizar fotos mediante la conexión a un televisor*.

• Únicamente puede utilizarse un televisor equipado con puerto USB que pueda mostrar fotos. Algunos televisores pueden mostrar presentaciones de diapositivas. Opere el televisor para visualizar fotos. Si desea obtener más información acerca del funcionamiento, consulte el manual de instrucciones del televisor.12

Si surge algún problema durante la utilización de este producto, compruebe los siguientes puntos otra vez. El indicador de alimentación no se ilumina.

Compruebe que el cable USB esté firmemente conectado al puerto USB. Los datos no se pueden transferir.

Compruebe que las marcas del producto y del dispositivo compatible con la tecnología TransferJet estén alineadas correctamente, según el indicador de conexión.

Compruebe que no se haya colocado ningún otro dispositivo metálico distinto al dispositivo compatible con la tecnología TransferJet en el producto.

Compruebe que no haya ningún otro dispositivo metálico distinto al dispositivo compatible con la tecnología TransferJet cerca del producto.

Compruebe que solo se encuentre colocado un dispositivo en el producto a la vez.

Compruebe que se haya colocado un dispositivo compatible con la tecnología TransferJet en el producto. En función del dispositivo, es posible que resulte necesario insertar un Memory Stick

• con TransferJet en el dispositivo de antemano.

Compruebe que el dispositivo compatible con la tecnología TransferJet esté encendido y que la función TransferJet esté activada.

Si el dispositivo es una cámara, es posible que resulte necesario seleccionar un soporte de destino. Si desea obtener más información acerca del funcionamiento, consulte el manual de instrucciones de la cámara. Otros

En función del dispositivo compatible con la tecnología TransferJet, es posible que no se puedan escribir y eliminar archivos en un dispositivo compatible con la tecnología TransferJet, como una cámara, desde un dispositivo como, por ejemplo, una computadora.

Es posible que el producto se caliente durante el funcionamiento. No se trata de una falla de funcionamiento.

El producto no está diseñado para cargar la batería del dispositivo colocado.

Es posible que el indicador de conexión permanezca iluminado durante unos segundos después de haber retirado el dispositivo compatible con la tecnología TransferJet del producto. No se trata de una falla de funcionamiento.

No desconecte el cable USB ni retire el dispositivo del producto durante la transferencia de los archivos, ya que estos podrían dañarse.

Si el dispositivo conectado no puede reconocer el producto, desconecte el cable USB y, a continuación, vuelva a conectarlo.

En función de las especificaciones del dispositivo compatible con la tecnología TransferJet, es posible que no se pueda comunicar con el producto. Para obtener más información, consulte el sitio web (página 5).

• Es posible que un Memory Stick

con TransferJet no se encuentre disponible en función de las normativas del país o región correspondiente. Solución de problemas13

Si se encuentra muy sucio, limpie dicho producto con un paño suave ligeramente humedecido con una solución de detergente poco concentrada y, a continuación, límpielo con un paño seco.

No realice ninguna de las acciones siguientes para evitar dañar el acabado: – Usar productos químicos como diluyentes, bencina, alcohol o insecticidas. – Dejar la cubierta en contacto con objetos de goma o vinilo durante un tiempo prolongado.

Cuando utilice paños con productos químicos, siga las advertencias. Especificaciones Sistema de comunicación Especificaciones de TransferJet Compatible con PHY-CNL Revisión de especificación 1.0 Compatible con PCL Revisión de especificación 1.0 Banda de frecuencia 4,48 GHz (frecuencia central) (4,20 GHz - 4,76 GHz) Tipo de protocolo admitida (tipo de comunicación o herramienta) SCSI Block Device Indicator* Interfaz externa USB 2.0 (alta velocidad) Dimensiones (an/al/prf) Aprox. 110 mm × 62 mm × 16 mm

/32 in) Peso Aprox. 100 g (3,5 oz) (sin el cable) Temperatura de funcionamiento de 0 °C - 40 °C (32 °F - 104 °F) Suministro de energía cc de 5 V, 0,25 A (suministrado por USB)

• Este producto se puede comunicar con un dispositivo compatible con la tecnología TransferJet de clase de protocolo SCSI Block Device Target (destino de los dispositivos de bloques SCSI). El diseño y las especificaciones del producto están sujetos a cambios sin previo aviso. Elementos suministrados Estación de TransferJet (1), cable USB (longitud: aprox. 0,5 m (1,6 ft)) (1), Manual de instrucciones (este manual) (1)14

Aviso sobre licencia y marcas comerciales

Microsoft, Windows y Windows Vista son marcas comerciales registradas o marcas comerciales de Microsoft Corporation en los Estados Unidos y/o en otros países.

Macintosh y Mac OS son marcas comerciales registradas de Apple Inc. en los EE.UU. y en otros países.

Queda prohibida la reproducción de este manual en su totalidad o en parte sin el permiso por escrito de Sony Corporation.

El contenido de este manual está sujeto a cambios sin previo aviso.

El resto de nombres de compañías, productos y sistemas mencionados pueden ser marcas comerciales o marcas comerciales registradas de sus respectivas compañías. Además,

no se mencionan en cada caso en este manual. Para obtener la información más reciente y los dispositivos que se pueden conectar, consulte el siguiente sitio web. http://esupport.sony.com/Printed in Japan
