MODE D'EMPLOI TJS1 SONY

AVERTISSEMENT Mémo du propriétaire Le numéro de modèle et le numéro de série sont indiqués sous l’appareil. Notez le numéro de série dans l’espace ci- dessous. Reportez-vous à ces informations chaque fois que vous appelez votre détaillant Sony au sujet de ce produit. N° de modèle : TJS-1 N° de série : N’utilisez pas ce produit dans un avion. Pour les utilisateurs aux États-Unis Pour toute question au sujet de cet appareil, appeler : Sony Centre d’information à la clientèle 1-800-222-SONY (7669). Le numéro ci-dessous concerne seulement les questions relevant de la Commission fédérale des communications des États- Unis (FCC). Pour les utilisateurs aux États-Unis et au Canada La déclaration du FCC et au IC suivante ne s’applique qu’à la version de ce modèle fabriqué pour la vente aux Etats-Unis et au Canada. Il se peut que d’autres versions ne soient pas conformes à la réglementation technique du FCC et au IC. Information réglementaire Déclaration de conformité Nom commercial : SONY N° de modèle : TJS-1 Responsable : Sony Electronics Inc. Adresse : 16530 Via Esprillo, San Diego, CA 92127 É.-U. No de téléphone : 858-942-2230 Cet appareil est conforme à la Partie 15 de la réglementation de la FCC des États- Unis. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas générer d’interférences nuisibles et (2) il doit être en mesure d’accepter toute interférence reçue, y compris les interférences pouvant générer un fonctionnement indésirable. Cet appareil est conforme à la Partie 15 des réglementations FCC et au CNR-Gen des réglementations d’Industrie Canada. Son fonctionnement est soumis à ces deux conditions : (1) cet appareil ne doit pas causer d’interférences, et (2) cet appareil doit accepter toutes les interférences, incluant celles qui pourraient compromettre son fonctionnement. ATTENTION Vous êtes informé que tout changement ou modification non expressément approuvé dans ce manuel pourrait résilier votre mandat à utiliser cet équipement. REMARQUE Cet équipement a été testé et déterminé comme satisfaisant aux limites pour un dispositif numérique de Classe B, conformément à la Partie 15 du règlement du FCC. Ces limites sont destinées à fournir une protection raisonnable contre des interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre une énergie de fréquence radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications3

radio. Il n’y a toutefois aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en l’éteignant et en le remettant en marche, il est suggéré à l’utilisateur d’essayer de remédier à ces interférences par l’une ou plusieurs des mesures suivantes : – Réorientez ou repositionnez l’antenne de réception. – Augmentez la distance séparant l’équipement et le récepteur. – Branchez l’équipement sur une prise de de courant se trouvant sur un circuit différent de celui auquel le récepteur est branché. – Contactez le distributeur ou un technicien radio / télévision expérimenté pour obtenir de l’aide. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.4

Avant toute utilisation Ce produit vous permet de transférer des données vers/depuis un appareil compatible avec la technologie TransferJet*. Raccordez ce produit à un appareil tel qu’un PC en utilisant un câble USB, puis placez un appareil compatible avec la technologie TransferJet (tel qu’un appareil photo) sur ce produit. Vous pourrez alors accéder aux fichiers de cet appareil à partir du PC, sans devoir établir de connexion USB directe avec l’appareil photo.**

• Les appareils compatibles avec la technologie TransferJet sont identifiés par le symbole . Ce produit peut communiquer avec un appareil compatible avec la technologie TransferJet de classe SCSI Block Device Target. Le fonctionnement peut être différent d’avec un raccordement direct en utilisant un câble USB. Qu’est-ce que TransferJet? TransferJet est une technologie de transfert sans fil à proximité immédiate permettant de transférer rapidement les données en plaçant simplement un appareil que vous souhaitez raccorder à proximité d’un appareil de lecture. Les fichiers de grande taille, tels que les films ou les photos, peuvent être transférés sans nécessiter la connexion d’un câble. Que pouvez-vous faire avec ce produit?

Vous pouvez transférer des photos ou films sur un PC à partir d’un appareil compatible avec la technologie TransferJet, tel qu’un appareil photo numérique placé sur ce produit.

Vous pouvez afficher des photos sur un cadre de photo numérique* ou un téléviseur* à partir d’un appareil compatible avec la technologie TransferJet, tel qu’un appareil photo numérique placé sur ce produit.

• Vous pouvez utiliser les appareils équipés d’un port USB et permettant d’afficher les photos. Pour obtenir les plus récentes informations, consultez le site Internet. Remarques Utilisez uniquement un appareil raccordé dont le fonctionnement via le port USB est garanti par le fabricant. Reportez-vous également au(x) mode(s) d’emploi de l’appareil compatible avec la technologie TransferJet placé sur ce produit.

N’utilisez pas ce produit en dehors de la zone où vous l’avez acheté. Selon les régions, l’utilisation de ce produit peut enfreindre les réglementations relatives aux ondes et être punie par la loi. Pour obtenir les plus récentes informations et la liste des appareils pouvant être raccordés, consultez le site Internet suivant. http://esupport.sony.com/6

Prise en main Avant toute utilisation, connectez le câble USB fourni en dessous de ce produit, puis connectez l’autre extrémité du câble USB à un appareil, tel qu’un PC.

Dessous Interrupteur de mode Cet interrupteur est conçu pour permettre une expansion future. Avant d’utiliser ce produit, veillez à ce que l’interrupteur soit réglé sur « MODE 1 » (réglage par défaut). Remarques

Utilisez le câble USB fourni.

Lors du raccordement à un PC, connectez le câble USB directement au port USB du PC. Le fonctionnement n’est pas garanti lorsque le raccordement est effectué via un concentrateur USB.

Si vous utilisez un PC Windows, lors de la déconnexion du câble USB du PC, cliquez sur l’icône [Retirer Périphérique de stockage de masse USB en toute sécurité] dans le coin inférieur droit du bureau de votre ordinateur, puis déconnectez le câble USB. Les copies d’écran proviennent de Windows Vista. L’écran et la procédure d’utilisation peuvent varier en fonction du système d’exploitation de l’ordinateur.7

Comment placer un appareil compatible avec la technologie TransferJet sur ce produit Avant de placer un appareil compatible avec la technologie TransferJet sur ce produit, mettez l’appareil raccordé en marche, puis assurez-vous que le témoin d’alimentation de ce produit s’allume. Lorsque vous placez l’appareil sur ce produit, alignez le symbole de l’appareil avec le symbole sur ce produit. Ajustez ensuite la position de l’appareil compatible avec la technologie TransferJet de façon à obtenir le niveau de lecture le plus élevé sur le témoin de connexion. Plus ce niveau est élevé, plus le transfert de données s’effectue rapidement.*

• Selon l’appareil compatible avec la technologie TransferJet utilisé et les appareils sans fil installés à proximité, l’état du témoin de connexion peut varier.

Témoin d’alimentation Témoin de connexion

Remarques Mettez l’appareil compatible avec la technologie TransferJet en marche, puis activez la fonction TransferJet à l’avance. Si vous utilisez un appareil photo, il peut être nécessaire d’effectuer certaines opérations sur celui-ci. Si vous utilisez un appareil photo, il peut être nécessaire d’insérer un Memory Stick avec TransferJet dans l’appareil photo avant de le placer sur le socle. Le témoin de connexion peut demeurer allumé pendant quelques secondes après le retrait de l’appareil compatible avec la technologie TransferJet de ce produit. Il ne s’agit pas d’un problème de fonctionnement. Suite8

Conseil Lorsque le symbole apparaît sur le côté d’un appareil : Installez ce produit, puis placez ce produit et l’appareil de façon à ce que les symboles soient à proximité.

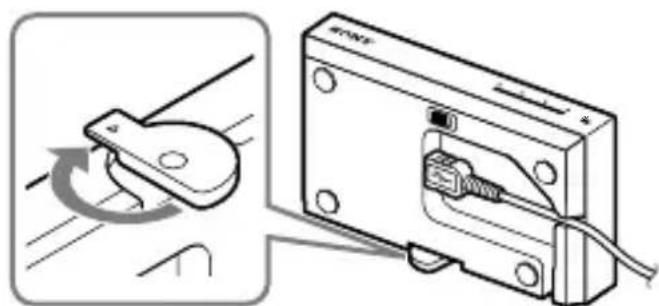

Tournez le pied d’appui à 90 degrés pour assurer la stabilité. Faites passer le câble USB dans la fente, tel qu’illustré ci-dessus.9

Exemple : Importation des photos ou films d’un appareil photo sur un PC Vous pouvez importer les photos ou films d’un appareil photo compatible avec la technologie TransferJet sur un PC.

Environnement recommandé pour l’ordinateur Système d’exploitation : Windows Windows 7 Windows Vista (Service Pack2) Windows XP (Service Pack3) Macintosh Mac OS X (v10.3-v10.6)Port USBRemarques Le fonctionnement n’est pas garanti dans tous les environnements informatiques. Selon la configuration matérielle et logicielle, ce produit peut ne pas fonctionner correctement, même si l’environnement informatique respecte les exigences ci-dessus. Selon le PC utilisé, ce produit peut ne pas fonctionner correctement si le PC raccordé est en mode de veille ou d’inactivité. En pareil cas, déconnectez le câble USB, puis reconnectez-le. 1 Mettez le PC en marche. Le témoin d’alimentation de ce produit s’allume. 2 Placez un appareil photo compatible avec la technologie TransferJet sur ce produit.Remarques Mettez l’appareil compatible avec la technologie TransferJet en marche, puis activez la fonction TransferJet à l’avance. Selon le modèle d’appareil photo, il peut être nécessaire d’insérer un Memory Stick

avec TransferJet dans l’appareil photo avant de le placer sur le socle. Pour plus de détails sur l’installation de l’appareil sur ce produit, consultez la section « Comment placer un appareil compatible avec la technologie TransferJet sur ce produit » (page 7).Suite10

3 Transfert des données vers le PC.

Lorsque vous utilisez un PC Windows sur lequel PMB (Picture Motion Browser)* est installé : La fenêtre [Importer les fichiers multimédias dans PMB] s’affiche.

• PMB est un logiciel fourni avec certains produits Sony, tels que des appareils photo. Cliquez sur [Importer] pour importer des photos ou films. Si la fenêtre ne s’affiche pas, sélectionnez le support sur l’afficheur à cristaux liquides de l’appareil photo. Lorsque vous utilisez un PC Windows sur lequel PMB n’est pas installé : Ouvrez le dossier de ce produit à partir de l’Explorateur. Glissez-déposez les données d’image dans le dossier pour les copier sur le PC. Le dossier dans lequel les données sont sauvegardées varie selon l’environnement informatique de votre PC ou l’appareil compatible avec la technologie TransferJet utilisé. Pour Windows Vista et Windows XP, quatre dossiers s’affichent pour ce produit. Pour Windows 7, seul le dossier dans lequel les données sont sauvegardées s’affiche. Lorsque vous utilisez un Macintosh : Ouvrez l’icône du lecteur nouvellement reconnu sur le bureau. Glissez- déposez les données d’image à l’intérieur pour les copier sur le Macintosh. Le dossier dans lequel les données sont sauvegardées varie selon l’environnement informatique de votre Macintosh ou l’appareil compatible avec la technologie TransferJet utilisé. Remarque Selon l’appareil compatible avec la technologie TransferJet utilisé, il peut être impossible de créer et de supprimer des fichiers sur l’appareil à partir du PC.11

Exemple : Affichage des photos d’un appareil photo sur un cadre de photo numérique Vous pouvez afficher les photos d’un appareil photo compatible avec la technologie TransferJet en raccordant ce produit à un cadre de photo numérique équipé d’un port USB.

1 Mettez le cadre de photo numérique en marche. Le témoin d’alimentation de ce produit s’allume. 2 Placez un appareil photo compatible avec la technologie TransferJet sur ce produit. 3 Utilisez le cadre de photo numérique pour afficher les photos. Pour plus de détails sur le fonctionnement, reportez-vous au(x) mode(s) d’emploi du cadre de photo numérique. Remarques Mettez l’appareil compatible avec la technologie TransferJet en marche, puis activez la fonction TransferJet à l’avance. Selon le modèle d’appareil photo, il peut être nécessaire d’insérer un Memory Stick

avec TransferJet dans l’appareil photo avant de le placer sur le socle.

Utilisez uniquement un appareil équipé d’un port USB et permettant d’afficher les photos. Pour plus de détails sur l’installation de l’appareil sur ce produit, consultez la section « Comment placer un appareil compatible avec la technologie TransferJet sur ce produit » (page 7). Vous pouvez afficher les photos en raccordant un téléviseur*.

• Utilisez uniquement un téléviseur équipé d’un port USB et permettant d’afficher les photos. Certains téléviseurs peuvent afficher un diaporama. Faites fonctionner le téléviseur pour afficher les photos. Pour plus de détails sur le fonctionnement, reportez-vous au(x) mode(s) d’emploi du téléviseur.12

En cas de problème avec ce produit, vérifiez les points suivants à nouveau. Le témoin d’alimentation ne s’allume pas.

Veillez à ce que le câble USB soit branché correctement au port USB. Les données ne sont pas transférées.

Veillez à ce que les symboles

de ce produit et de l’appareil compatible avec la technologie TransferJet soient correctement alignés en vérifiant le témoin de connexion.

Veillez à ne pas placer d’appareil métallique autre qu’un appareil compatible avec la technologie TransferJet sur ce produit.

Veillez à ne pas placer d’appareil métallique autre qu’un appareil compatible avec la technologie TransferJet à proximité de ce produit.

Veillez à placer un seul appareil sur ce produit.

Veillez à ce qu’un appareil compatible avec la technologie TransferJet soit placé sur ce produit. Selon l’appareil utilisé, il peut être nécessaire d’insérer un Memory Stick

• avec TransferJet dans l’appareil avant de le placer sur le socle.

Veillez à ce que l’appareil compatible avec la technologie TransferJet soit mis en marche et que la fonction TransferJet soit activée.

Si vous utilisez un appareil photo, il peut être nécessaire de sélectionner un support de destination. Pour plus de détails sur le fonctionnement, reportez-vous au(x) mode(s) d’emploi de l’appareil photo. Autres

Selon l’appareil compatible avec la technologie TransferJet utilisé, il peut être impossible de créer et de supprimer des fichiers sur un appareil compatible avec la technologie TransferJet tel qu’un appareil photo à partir d’un appareil tel qu’un PC.

Ce produit peut générer de la chaleur pendant l’utilisation. Il ne s’agit pas d’un problème de fonctionnement.

Ce produit n’est pas conçu pour charger la pile de l’appareil placé sur celui-ci.

Le témoin de connexion peut demeurer allumé pendant quelques secondes après le retrait de l’appareil compatible avec la technologie TransferJet de ce produit. Il ne s’agit pas d’un problème de fonctionnement.

Ne déconnectez pas le câble USB ou ne retirez pas l’appareil de ce produit pendant le transfert car vous pourriez corrompre les fichiers.

Si ce produit n’est pas reconnu par l’appareil raccordé, déconnectez le câble USB, puis reconnectez-le.

Selon les caractéristiques de l’appareil compatible avec la technologie TransferJet, il peut être impossible d’établir la communication avec ce produit. Pour plus de détails, consultez le site Internet (page 5).

avec TransferJet n’est pas disponible en fonction des réglementations du pays/de la région. Dépannage13

S’il est très sale, nettoyez ce produit à l’aide d’un chiffon doux légèrement imbibé d’une solution détergente diluée, puis essuyez-le avec un chiffon sec.

Pour éviter d’endommager le fini : – N’utilisez pas de produits chimiques tels que les diluants, le benzène, l’alcool ou les insecticides. – Ne laissez pas le boîtier entrer en contact avec des objets en caoutchouc ou en vinyle pendant de longues périodes de temps.

Lors de l’utilisation de lingettes imbibées de produits chimiques, respectez toutes les mises en garde. Caractéristiques Système de communication Caractéristiques TransferJet Conforme à la norme PHY-CNL révision 1.0 Conforme à la norme PCL révision 1.0 Gamme de fréquences 4,48 GHz (fréquence pivot) (4,20 GHz - 4,76 GHz) Classe de protocole prise en charge (outil ou type de communication) SCSI Block Device Initiator* Interface externe USB2.0 (Haut débit) Dimensions (l/p/h) Environ 110 mm × 62 mm × 16 mm

/32 po) Poids Environ 100 g (3,5 oz) (sans le câble) Température de fonctionnement 0 °C - 40 °C (32 °F - 104 °F) Alimentation 5 V CC, 0,25 A (fournie via USB)

• Ce produit peut communiquer avec un appareil compatible avec la technologie TransferJet de classe de protocole SCSI Block Device Target. La conception et les caractéristiques techniques de ce produit sont sujettes à modification sans préavis. Accessoires fournis Station TransferJet (1), câble USB (longueur : environ 0,5 m (1,6 pi)) (1), Mode d’emploi (ce manuel) (1)14

« Memory Stick », « TransferJet » et le logo TransferJet sont des marques déposées ou des marques commerciales de Sony Corporation.

Microsoft, Windows et Windows Vista sont des marques déposées ou des marques de commerce de Microsoft Corporation aux États- Unis et/ou dans les autres pays.

Macintosh et Mac OS sont des marques déposées de Apple Inc. aux États-Unis et dans d’autres pays.

La reproduction de ce manuel, en tout ou en partie, est défendue sans la permission écrite de Sony Corporation.

Le contenu de ce manuel est sujet à modification sans préavis.

Tous les autres noms d’entreprises, de produits et de systèmes mentionnés peuvent être des marques déposées ou des marques commerciales de leurs propriétaires respectifs. De plus, les symboles

ne sont pas toujours utilisés dans ce manuel. Pour obtenir les plus récentes informations et la liste des appareils pouvant être raccordés, consultez le site Internet suivant. http://esupport.sony.com/2
