MANUAL DE UTILIZADOR Turbo Lite 250 FLYMO

PT Instruções Originais

1. Guiador superior

2. Grampo do cabo x 2

3. Porca x 2

4. Maçaneta x 2

5. Anilha x 2

6. Cavilha x 2

7. Guiador inferior

8. Parafuso x 2

9. Chave de fendas

10. Espaçadores da altura de corte (Turbo Lite 330 - 1 instalado na máquina de cortar relva e 2 no pacote de peças soltas), (Turbo Lite 350/Turbo 400 - 1 instalado na máquina de cortar relva e 3 no pacote de peças soltas)

11. Manual de Instruções

12. Etiqueta de Aviso

13. Rótulo de Avaliação do Produto

IT - INDICE CONTENUTI

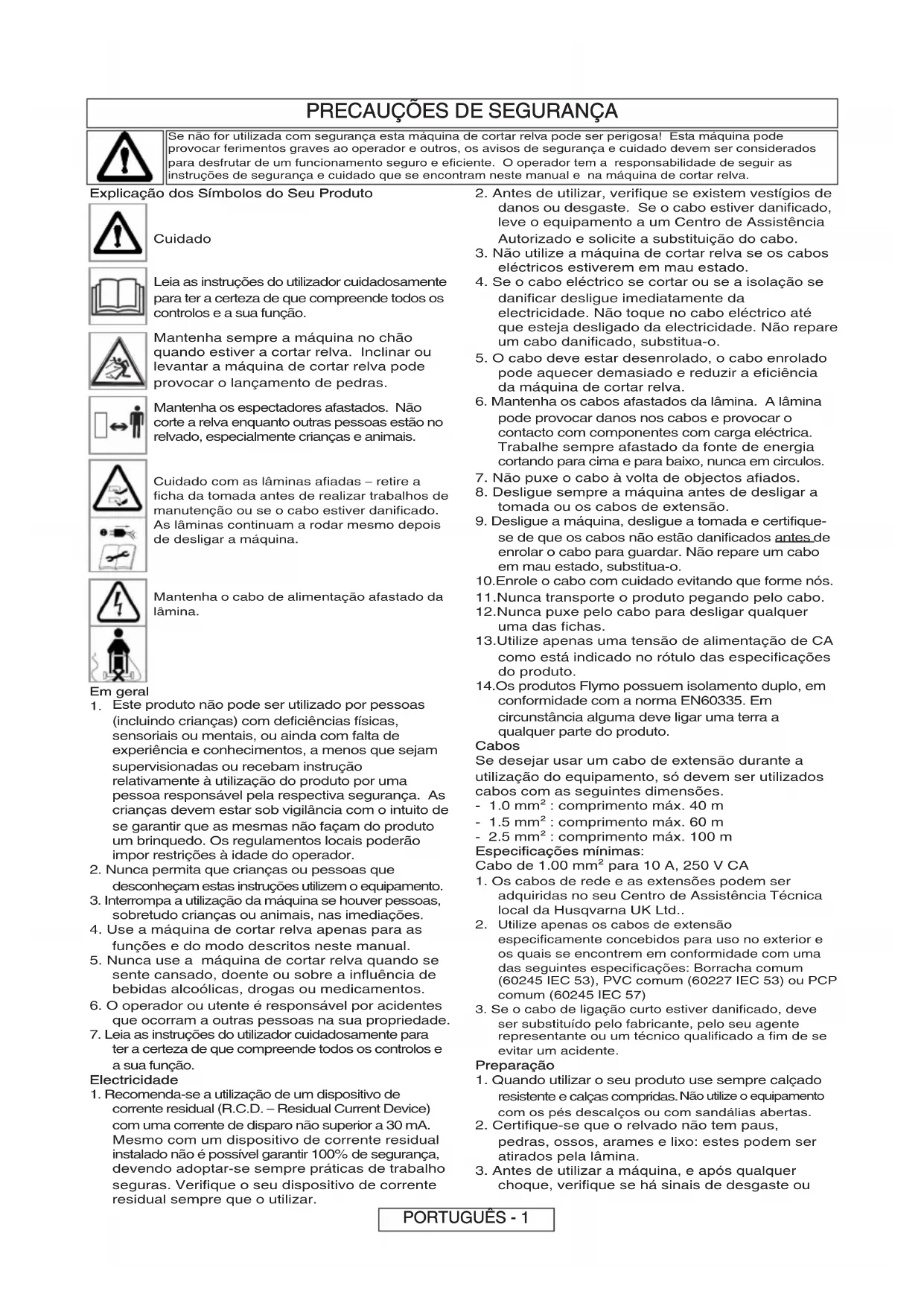

Se não for utilizada com segurança esta máquina de cortar relva pode ser perigosa! Esta máquina pode provocar ferimentos graves ao operador e outros, os avisos de segurança e cuidado devem ser considerados para desfrutar de um funcionamento seguro e eficiente. O operador tem a responsabilidade de seguir as instruções de segurança e cuidado que se encontram neste manual e na máquina de cortar relva.

Explicação dos Símbolos do Seu Produto

Cuidado

Leia as instruções do utilizador cuidadosamente para ter a certeza de que compreende todos os controlos e a sua função.

Mantenha sempre a máquina no chão quando estiver a cortar relva. Inclinar ou levantar a máquina de cortar relva pode provocar o lançamento de pedras.

Mantenha os espectadores afastados. Não corte a relva enquanto outras pessoas estão no relvado, especialmente crianças e animais.

Cuidado com as lâminas afiadas – retire a ficha da tomada antes de realizar trabalhos de manutenção ou se o cabo estiver danificado. As lâminas continuam a rodar mesmo depois de desligar a máquina.

Mantenha o cabo de alimentação afastado da lâmina.

Em geral

1. Este produto não pode ser utilizado por pessoas (incluindo crianças) com deficiências físicas, sensoriais ou mentais, ou ainda com falta de experiência e conhecimentos, a menos que sejam supervisionadas ou recebam instrução relativamente à utilização do produto por uma pessoa responsável pela respectiva segurança. As crianças devem estar sob vigilância com o intuito de se garantir que as mesmas não façam do produto um brinquedo. Os regulamentos locais poderão impor restrições à idade do operador.
2. Nunca permita que crianças ou pessoas que desconheçam estas instruções utilizem o equipamento.
3. Interrompa a utilização da máquina se houver pessoas, sobretudo crianças ou animais, nas imediações.
4. Use a máquina de cortar relva apenas para as funções e do modo descritos neste manual.
5. Nunca use a máquina de cortar relva quando se sente cansado, doente ou sobre a influência de bebidas alcoólicas, drogas ou medicamentos.
6. O operador ou utente é responsável por acidentes que ocorram a outras pessoas na sua propriedade.
7. Leia as instruções do utilizador cuidadosamente para ter a certeza de que compreende todos os controlos e a sua função.

Electricidade

1. Recomenda-se a utilização de um dispositivo de corrente residual (R.C.D. – Residual Current Device) com uma corrente de disparo não superior a 30 mA. Mesmo com um dispositivo de corrente residual instalado não é possível garantir 100% de segurança, devendo adoptar-se sempre práticas de trabalho seguras. Verifique o seu dispositivo de corrente residual sempre que o utilizar.

2. Antes de utilizar, verifique se existem vestígios de danos ou desgaste. Se o cabo estiver danificado, leve o equipamento a um Centro de Assistência Autorizado e solicite a substituição do cabo.

3. Não utilize a máquina de cortar relva se os cabos eléctricos estiverem em mau estado.
4. Se o cabo eléctrico se cortar ou se a isolação se danificar desligue imediatamente da electricidade. Não toque no cabo eléctrico até que esteja desligado da electricidade. Não repare um cabo danificado, substitua-o.
5. O cabo deve estar desenrolado, o cabo enrolado pode aquecer demasiado e reduzir a eficiência da máquina de cortar relva.
6. Mantenha os cabos afastados da lâmina. A lâmina pode provocar danos nos cabos e provocar o contacto com componentes com carga eléctrica. Trabalhe sempre afastado da fonte de energia cortando para cima e para baixo, nunca em circulos.
7. Não puxe o cabo à volta de objectos afiados.
8. Desligue sempre a máquina antes de desligar a tomada ou os cabos de extensão.
9. Desligue a máquina, desligue a tomada e certifique-se de que os cabos não estão danificados antes de enrolar o cabo para guardar. Não repare um cabo em mau estado, substitua-o.
   10.Enrole o cabo com cuidado evitando que forme nós.
10. Nunca transporte o produto pegando pelo cabo.
11. Nunca puxe pelo cabo para desligar qualquer uma das fichas.
12. Utilize apenas uma tensão de alimentação de CA como está indicado no rótulo das especificações do produto.
    14.Os produtos Flymo possuem isolamento duplo, em conformidade com a norma EN60335. Em circunstância alguma deve ligar uma terra a qualquer parte do produto.

Cabos

Se desejar usar um cabo de extensão durante a utilização do equipamento, só devem ser utilizados cabos com as seguintes dimensões.

• 1.0 mm² : comprimento máx. 40 m
• 1.5 mm² : comprimento máx. 60 m
• 2.5 mm² : comprimento máx. 100 m

Especificações mínimas:

Cabo de 1.00 mm² para 10 A, 250 V CA

1. Os cabos de rede e as extensões podem ser adquiridas no seu Centro de Assistência Técnica local da Husqvarna UK Ltd..
2. Utilize apenas os cabos de extensão especificamente concebidos para uso no exterior e os quais se encontrem em conformidade com uma das seguintes especificações: Borracha comum (60245 IEC 53), PVC comum (60227 IEC 53) ou PCP comum (60245 IEC 57)
3. Se o cabo de ligação curto estiver danificado, deve ser substituído pelo fabricante, pelo seu agente representante ou um técnico qualificado a fim de se evitar um acidente.

Preparação

1. Quando utilizar o seu produto use sempre calçado resistente e calças compridas. Não utilize o equipamento com os pés descalços ou com sandálias abertas.
2. Certifique-se que o relvado não tem paus, pedras, ossos, arames e lixo: estes podem ser atirados pela lâmina.
3. Antes de utilizar a máquina, e após qualquer choque, verifique se há sinais de desgaste ou

PRECAUÇÕES DE SEGURANÇA

danos e repare-os se for necessário.

1. Quando substituir as lâminas substiua também as outras peças que lhe pertencem.

Utilização

1. Utilize a máquina de cortar relva apenas durante o dia ou com óptima luz artificial.

2. Não corte a relva enquanto outras pessoas estão no relvado, especialmente crianças e animais.

3. Sempre que possível evite utilizar a máquina quando a relva está molhada.

4. Em encostas tenha especial cuidado com o calçado, use calçado que não escorregue.

5. Em encostas corte a relva na horizontal e nunca para cima e para baixo.

6. Tenha especial atenção quando mudar de direcção nas encostas. Caminhe, nunca corra.

7. Não corte excessivamente a relva em declives com uma grande inclinação.

8. Tenha muito cuidado ao inverter ou puxar o equipamento na sua direcção.

9. Desligue a máquina quando a empurrar fora da superfície do relvado.

10. Nunca utilize a máquina com protectores danificados ou fora do lugar.

11. Ligue o motor de acordo com as instruções e com os pés bem afastados da(s) lâmina(s).

12. Não coloque as mãos ou os pés próximo ou por baixo de componentes em rotação.

13. Não incline a máquina quando o motor está a trabalhar, com excepção de quando começa ou acaba, neste caso, não a incline mais do que o necessário e levante apenas a parte que está afastada do operador. Certifique-se sempre de que ambas as mãos estão na posição de funcionamento antes de colocar novamente o aparelho no chão.

14. Nunca agarre ou carregue uma máquina de cortar

relva em funcionamento ou ainda ligada à electricidade.

15.Desligue a ficha da tomada:

• antes de tocar na lâmina (certifique-se de que a lâmina se imobilizou completamente);
• antes de deixar a máquina sozinha por algum tempo;
• antes de retirar algum objecto que estrova;
• antes de verificar, limpar ou manejar as peças eléctricas.
• se bater num objecto. Não volte a usar a máquina de cortar relva antes de se certificar que está em boas condições de segurança;
• se a máquina de cortar a relva começar a vibrar de modo invulgar. Verifique imediatamente. Uma vibração excessiva pode provocar ferimentos.

Guardar e Manter

1. Cuidado: Não toque na(s) lâmina(s) rotativa(s)
2. Mantenha todos os parafusos, cavilhas e porcas bem apertadas para que a máquina fique em boas condições de segurança.
3. Por razões de segurança substitua as peças gastas ou danificadas.
4. Use apenas as peças sobresselentes e os acessórios especificados para o seu produto.
5. Tenha cuidado quando fizer ajustamentos na máquina para evitar entalar os dedos entre as lâminas móveis ou peças fixas.
6. Substitua a lâmina de metal depois de 50 horas de serviço ou 2 anos, o que acontecer primeiro, indiferentemente da condição.
7. Se, durante a vida útil do equipamento, a correia começar a escorregar, devolva o equipamento a um concessionário de assistência autorizado para manutenção.
8. Guardar em local fresco e seco, fora do alcance das crianças. Não guardar no exterior.
9. Deixe o equipamento arrefecer durante pelo menos 30 minutos antes de guardar.

Recomendações de Serviço

• O seu produto está identificado de forma única por uma etiqueta prateada e preta com as especificações do produto.
• Recomendamos vivamente que providencie a manutenção do seu produto pelo menos uma vez por ano, ou com mais frequência no caso de o utilizar numa aplicação profissional.

Garantia & Condições de Garantia

No caso de verificar que uma peça está defeituosa por defeito de fabrico durante o período de garantia, a Husqvarna UK Ltd. efectuará a sua reparação ou substituição através dos seus Representantes de Assistência Técnica Autorizados, sem quaisquer encargos para o cliente, desde que:-

(a)O Centro de Serviços Autorizado seja informado directamente.

(b)Seja apresentada prova de compra.

(c) A avaria não seja devido a uso impróprio, neglicência ou tentetiva de reparação pelo utente.

(d) A avaria não tenha ocoarrido durante a utilização normal.

(e)A máquina não tenha sido reparada, desmontada ou forçada por uma pessoa não autorizada pela Husqvarna UK Ltd..

(f) A máquina não tenha sido alugada.

(g)A máquina pertença à pessoa que a comprou.

(h)A máquina não tenha sido usada fora do país para que foi designada.

(i) A máquina não tenha sido usada para comércio.

- Esta garantia é adiccional e não diminui os direitos estatutários do cliente.

As avarias devido aos motivos seguintes não são cobertas pela garantia, por isso é importante que leia as instruções neste Manual e compreenda como usar e manter a máquina em boas condições:

Avarias que a garantia não cobre

- Substituição de lâminas gastos ou danificadas.

• Avarias resultantes da não comunicação de uma avaria prévia.
• Avarias resultantes de um embate brusco.
• Avarias resultantes do uso indevido do produto, contrário às instruções e recomendações deste Manual.
• Máquinas para alugar não estão cobertas por esta garantia.
• Os seguintes artigos são peças que necessitam substituição, a sua duração depende de manutenção regular, por isso normalmente não são cobertas pela garantia: lâminas, cabo eléctrico de alimentação.
• Cuidado! A Husqvarna UK Ltd. não toma responsabilidade nem por avarias causadas totalmente ou em parte, directa ou indirectamente pela reparação ou substituição de peças ou peças adicionais que não são manufacturadas ou aprovadas pela Husqvarna UK Ltd., nem quando a máquina foi modificada.

Peças de substituição

Lâmina

330

350

400

Número da referência:

Número da referência:

Número da referência:

FLY007

FLY008

FLY048

Referência: 511835790

Referência: 512733490

Referência: 511864790

Informação Amvienta

Os produtos Husqvarna UK Ltd. são fabricados ao abrigo de um Sistema de Gestão Ambiental (ISO 14001) usando, sempre que possível, componentes fabricados da maneira mais responsável para com o ambiente, de acordo com os procedimentos da empresa, e com o potencial de reciclagem no fim da vida útil dos mesmos.

• A embalagem é reciclável e os componentes plásticos foram identificados com uma etiqueta (sempre que possível) para facilitar a reciclagem por categorias.
• Ao eliminar o produto no fim da sua vida útil é necessário estar alerta para as questões ambientais.
• Se necessário, contacte as autoridades locais para obter informações relativas à eliminação.

O símbolo existente no produto ou na respectiva embalagem indica que o produto não pode ser tratado como lixo doméstico. Por conseguinte, deverá ser depositado no ponto de recolha aplicável para efeitos de reciclagem de equipamento eléctrico e electrónico. Ao assegurar-se de que a deposição deste produto é efectuada da forma correcta, estará a contribuir para evitar consequências potencialmente negativas para o ambiente e a saúde humana, que, de outro modo, poderiam ser causadas pelo manuseamento inadequado deste produto. Para mais informações sobre a reciclagem deste produto, contacte o gabinete municipal da sua localidade, o serviço de recolha de lixos domésticos ou a loja onde adquiriu o produto.

EC DECLARAÇÃO DE CONFORMIDADE

Husqvarna AB, S-561 82, Huskvarna, Sweden

Declaramos sob a nossa exclusiva responsabilidade que o(s) equipamento(s);

Designação.....Lawnmower = Corta-relva

Designação do Tipo(s).....TL300, TL350, TL400

Identificação da série.....Consulte a Etiqueta de Especificações do

Ano de fabrico......Consulte a Etiqueta de Especificações do

Está(ão) em conformidade com os requisitos e disposições essenciais das seguintes Directivas da CE:

2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU

O nível de pressão sonora máxima ponderada L_pA na posição do operador, avaliado em conformidade com a norma EN60335-2-77 é indicado na tabela.

O valor máximo ponderado de vibração mão/braço a_h avaliado em conformidade com a norma EN ISO 20643 numa amostra do(s) produto(s) supracitado(s) é indicado na tabela.

2000/14/EC: Os valores do nível sonoro ponderado LWA e da potência sonora garantida LWA estão em conformidade com os valores indicados nas tabelas.

Procedimento de avaliação da conformidade...... Annex VI

Organismo Notificado.... Intertek, Cleeve Road

Leatherhead, Surrey

KT22 7SB, England

Newton Aycliffe 11/12/2012

M.Bowden

Director de Investigação e Desenvolvimento Global - Ferramentas de empurrar

Responsável pela documentação técnica

Tipo	TL330	TL350	TL400
Largura de Corte (cm)	33	35	40
Velocidade de Rotação do Dispositivo de Corte (rpm)	6,300	4,100	4,100
Potência (kW)	1.15	1.4	1.5
Potência Sonora medida L_WA (dB(A))	95	95	95
Potência sonora garantida L_WA (dB(A))	96	96	95
Pressão sonora L_pA (dB(A))	82.4	85.7	82.7
Irregularidade K_PA (dB(A))	2.5	2.5	2.5
Vibração da mão / braço a_h (m/s ^2 )	0.801	5.44	1.22
Incerteza K_ah (m/s ^2 )	1.5	1.5	1.5
Peso (Kg)	6.5	7.5	7.5

PRECAUZIONI PER LA SICUREZZA

O valor máximo ponderado de vibração mão/braço a_h avaliado em conformidade com a norma EN ISO 20643 numa amostra do(s) produto(s) supracitado(s) é indicado na tabela.
