LIETOŠANAS INSTRUKCIJA Turbo Lite 250 FLYMO

Sākotnējās instrukcijas

Pirms lietošanas izlasiet un saglabājiet turpmākām uzziņām

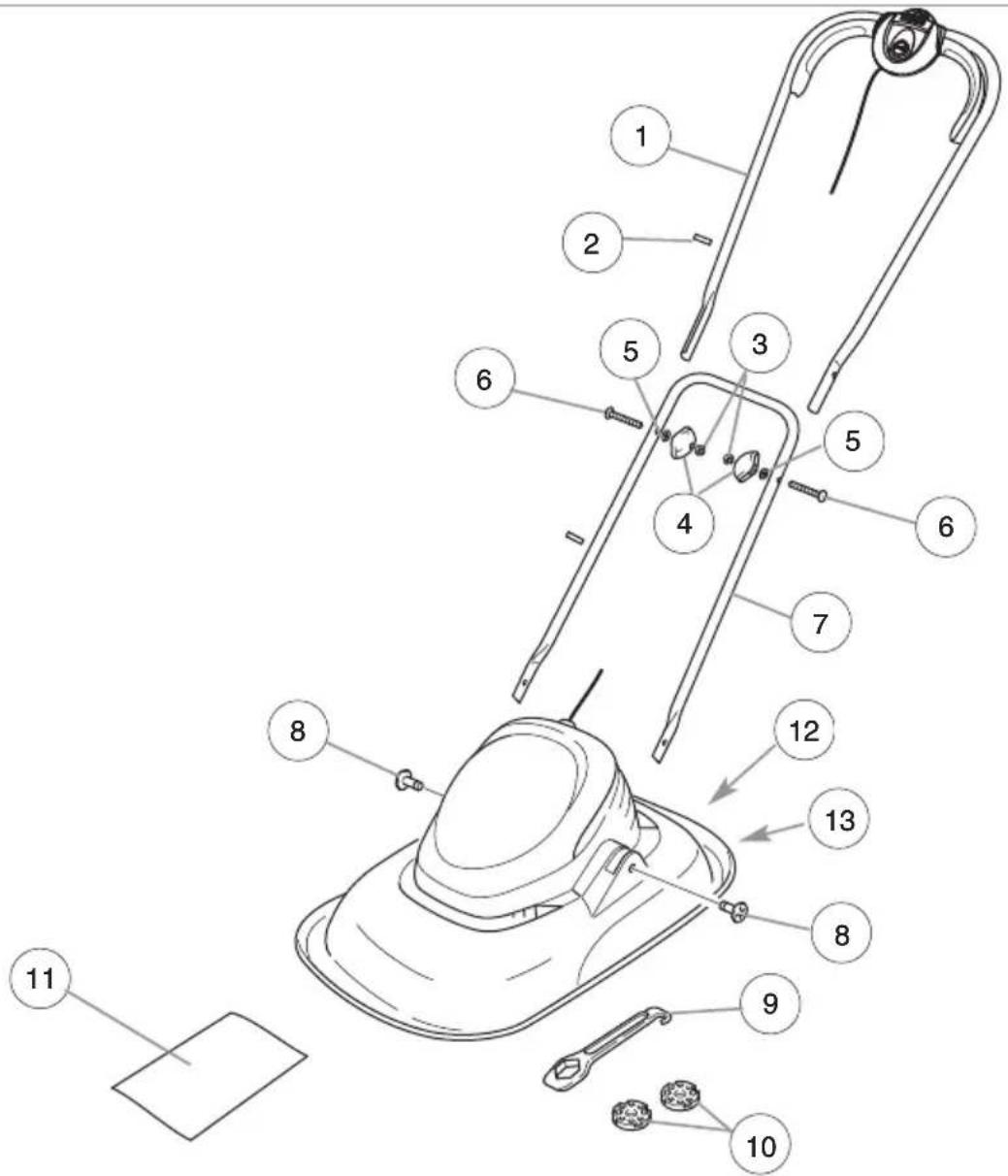

1. Augšējais rokturis

7. Apakšējais rokturis

8. Stiprinājuma tapa x 2

9. Uzgrieþòatslçga/skrâpis

10.Griešanas augstuma atstarpinātāji (Turbo Lite 330 — 1 pielāgots zāles pļāvējam un 2 rezerves daļu iepakojumā), (Turbo Lite 350/Turbo Lite 350/Turbo 400 — 1 pielāgots zāles pļāvējam un 3 rezerves daļu iepakojumā) 11.Lietošanas rokasgrāmata 12.Brīdinājuma marķējums 13.Izstrādājuma datu uzlīme

Varuosad Tera 330 Viitenumber: FLY007350 Viitenumber: FLY008400 Viitenumber: FLY048Osanumber: 511835790Osanumber: 512733490Osanumber: 511864790Drošība Ja šo izstrādājumu neizmanto pareizi, tas var būt bīstams! Šis izstrādājums var nopietni savainot operatoru un citus cilvēkus. Izmantojot šo izstrādājumu, jāievēro visi brīdinājumi un drošības norādījumi, lai nodrošinātu piemērotu drošības un efektivitātes līmeni. Operators ir atbildīgs par šo rokasgrāmatā iekļauto un uz izstrādājuma atzīmēto brīdinājumu un drošības norādījumu ievērošanu. Nekad neizmantojiet šo izstrādājumu, ja ražotāja nodrošinātais zāles savācējgrozs vai aizsargi neatrodas pareizajā stāvoklī. Uz izstrādājuma norādīto simbolu skaidrojums Brīdinājums Uzmanīgi izlasiet lietotāja norādījumus, lai pārliecinātos, ka pārzināt visas kontrolierīces un to funkcijas. Kad izstrādājums darbojas, vienmēr turiet to zemē. Sasverot vai paceļot šo izstrādājumu, var tikt izmesti akmeņi. Neļaujiet jums pietuvoties citiem cilvēkiem. Nestrādājiet ar izstrādājumu, kamēr tā tuvumā atrodas citi cilvēki, it īpaši bērni, kā arī mājdzīvnieki. Sargieties no asmeņiem — pirms apkopes (vai arī, ja kabelis ir bojāts) atvienojiet kontaktspraudni no elektrotīkla. Asmeņi turpina griezties arī pēc ierīces izslēgšanas. Neļaujiet strāvas vadam saskarties ar asmeni. Vispārīgi jautājumi

1. Šo izstrādājumu nav paredzēts lietot personām

(ieskaitot bērnus), kurām ir ierobežotas fiziskās, sensorās vai garīgās spējas un trūkst pieredzes un zināšanu, izņemot gadījumus, kad izstrādājuma lietošana notiek tādas personas pārraudzībā, kas ir atbildīga par viņu drošību, vai tā ir sniegusi apmācību par izstrādājuma lietošanu. Bērni ir jāpieskata, lai nodrošinātu, ka viņi nespēlējas ar izstrādājumu. Vietējie noteikumi, iespējams, nosaka lietotāja vecuma ierobežojumus.

2. Neļaujiet bērniem vai personām, kas nav iepazinušies

ar šiem norādījumiem, lietot šo izstrādājumu.

3. Apturiet ierīci, ja tuvumā atrodas cilvēki (it īpaši bērni)

4. Izmantojiet šo izstrādājumu tikai tādā veidā un

tādu funkciju veikšanai, kādas aprakstītas šajos norādījumos.

5. Nekad nestrādājiet ar šo izstrādājumu, kad esat

noguris, slims vai lietojis alkoholu, narkotikas vai medikamentus.

6. Operators vai lietotājs ir atbildīgs par

negadījumiem vai riskiem, kas apdraud citas personas vai to īpašumu.

7. Uzmanīgi izlasiet lietotāja norādījumus, lai pārliecinātos,

ka pārzināt visas kontrolierīces un to funkcijas. Elektrība

1. Lielbritānijas Standartu institūts iesaka izmantot

atlikušās strāvas ķēdes ierīci (R.C.D.) ar strāvas atslēgšanas funkciju, kas nodrošina, ka tās stiprums nepārsniedz 30mA. Pat ja ir uzstādīta R.C.D., 100% drošību tā garantēt nevar, un drošības apsvērumi jāievēro vienmēr. Pārbaudiet savu R.C.D. katru reizi, kad to izmantojat.

2. Pirms lietošanas pārliecinieties, vai kabelis nav

bojāts vai novecojis. Ja atklājas, ka kabelis ir bojāts, nogādājiet to pilnvarotā klientu apkalpošanas centrā un lūdziet to apmainīt pret jaunu.

3. Neizmantojiet šo izstrādājumu, ja elektrības kabeļi

ir bojāti vai nodiluši.

4. Nekavējoties atvienojiet kabeli no elektrotīkla, ja

tas ir pārgriezts vai ja tam ir bojāta izolācija. Nepieskarieties elektrības kabelim, kamēr nav atvienota elektropadeve. Nelabojiet pārgrieztu vai bojātu kabeli. Nomainiet to pret jaunu.

5. Spirālveida kabeli nedrīkst izmantot kā

pagarinātāju, jo spirālveida kabeļi var pārkarst un samazināt šī izstrādājuma efektivitāti.

6. Kabeļi nedrīkst atrasties asmens tuvumā. Asmens

var izraisīt kabeļa bojājumus un saskari ar elektrību vadošām daļām. Vienmēr strādājiet pietiekamā attālumā no strāvas avota, pārvietojoties augšup un lejup, bet nekad pa apļveida trajektoriju.

7. Nevelciet kabeli ap asiem priekšmetiem.

8. Pirms kontaktdakšas, kabeļa savienotāja vai

pagarinātāja atvienošanas vienmēr atslēdziet galveno elektropadeves slēdzi.

9. Atslēdziet, atvienojiet kontaktdakšu no elektrotīkla un

pārbaudiet elektrības vadu, vai tas nav bojāts vai novecojis, pirms satinat to uzglabāšanai. Nelabojiet bojātu vadu, nomainiet to pret jaunu. Izmantojiet tikai Flymo rezerves kabeli. 10.Kabeli vienmēr tiniet uzmanīgi, nepieļaujiet tā salocīšanos. 11.Nekad nepārnēsājiet šo izstrādājumu aiz kabeļa. 12.Nekad neraujiet kabeli, lai atvienotu kādu kontaktdakšu. 13.Izmantojiet tikai maiņstrāvu ar tādu spriegumu, kāds norādīts uz izstrādājuma datu uzlīmes. 14.Flymo izstrādājumi ir divkārši izolēti saskaņā ar EN60335. Nekādā gadījumā nedrīkst pievienot zemējuma kabeli nevienai izstrādājuma daļai. Kabeļi Ja darbā ar ierīci vēlaties izmantot pagarinātāju, atļauts izmantot tikai tādus pagarinātājus, kas atbilst tālāk minētajiem lielumiem: - 1.0 mm ²: maks. garums 40 m - 1.5 mm ²: maks. garums 60 m - 2.5 mm ²: maks. garums 100 m Minimālais nomināls: 1.00mm ² izmēra kabelis, 10 ampēri, 250 volti, maiņstrāva

1. Elektropadeves vadus un pagarinātājus var

iegādāties jūsu vietējā apstiprinātajā apkopes centrā.

2. Izmantojiet tikai tādus vadu pagarinātājus, kas ir

speciāli paredzēti lietošanai ārpus telpām un kas atbilst šādām specifikācijām: parasta gumija (60245 IEC 53), parasts PVC (60227 IEC 53) vai parasts PCP (60245 IEC 57)

3. Ja īsais savienojuma vads ir bojāts, tā aizstāšana

jāuztic ražotājam, tā apkopes pārstāvim vai līdzīgas kvalifikācijas personām, lai novērstu iespējamo bīstamību. Sagatavošanās

1. Kamēr izmantojat savu izstrādājumu, vienmēr

valkājiet izturīgus apavus un garās bikses. Nelietojiet ierīci, ja esat ar basām kājām vai vaļējās sandalēs.

2. Pārliecinieties, ka mauriņā nav sprunguļu, akmeņu,

kaulu, vadu un netīrumu, jo asmens var tos izsviest. LATVIEŠU - 1Drošība

3. Pirms mašīnas izmantošanas un pēc visa veida

triecieniem pārbaudiet, vai nav manāmas diluma vai bojājumu pēdas, un, ja nepieciešams salabojiet.

4. Nodilušus vai bojātus asmeņus nomainiet kopā ar

to stiprinājumiem, lai saglabātu līdzsvaru. Izmantošana

1. Izmantojiet izstrādājumu tikai dienas gaismā vai

labā mākslīgajā apgaismojumā.

2. Nestrādājiet ar izstrādājumu, kamēr tā tuvumā

atrodas citi cilvēki, it īpaši bērni, kā arī mājdzīvnieki.

3. Ja iespējams, neizmantojiet šo izstrādājumu

4. Slīpumā esiet īpaši piesardzīgs, lai nezaudētu

līdzsvaru, un valkājiet neslīdošus apavus.

5. Nogāzē stumiet šo izstrādājumu šķērsām, bet

nekad augšup un lejup.

6. Mainot slīpumā virzienu, esiet īpaši piesardzīgs(-a).

Soļojiet, bet nekad neskrieniet.

7. Nepļaujiet īpaši stāvās nogāzēs.

8. Virziet ierīci atpakaļgaitā vai velciet to uz savu

pusi, ievērojot īpašu piesardzību.

9. Pirms stumjat zāles pļāvēju pa virsmu, kas nav

zāle, izslēdziet to. 10.Nekad nestrādājiet ar izstrādājumu, ja tā aizsargi ir bojāti vai neatrodas savā vietā. 11.Ieslēdziet motoru atbilstoši norādījumiem un sargiet kājas, saglabājot pietiekamu attālumu no asmens(ņiem). 12.Neturiet rokas vai kājas blakus vai zem rotējošajām daļām.

13. Nesasveriet izstrādājumu, kamēr motors darbojas,

izņemot, kad iedarbināt vai apturat to. Šaā gadījumā nesasveriet to vairāk, nekā absolūti nepieciešams, un paceliet tikai to daļu, kas atrodas tālāk no operatora. Pirms noliekat ierīci atpakaļ zemē, vienmēr pārliecinieties, ka turat abas rokas darba stāvoklī. 14.Nekad nepaceliet un nepārnēsājiet izstrādājumu, kad tas darbojas vai ir pieslēgts elektropadevei. 15.Atvienojiet kontaktdakšu no elektropadeves: - pirms pieskaraties asmeņiem (pārliecinieties, vai asmeņu darbība ir pilnībā apturēta); - pirms atstājat izstrādājumu bez uzraudzības uz jebkādu laikposmu; - pirms nosprostojuma atbrīvošanas; - pirms ierīces pārbaudīšanas un tīrīšanas vai citu darbu veikšanas ar to; - ja ir notikusi sadursme ar kādu priekšmetu; neizmantojiet savu izstrādājumu, kamēr neesat pārliecināts, ka tas ir labā darba kārtībā; - ja izstrādājums sāk neparasti vibrēt. Nekavājoties pārbaudiet. Pārlieku liela vibrācija var izraisīt savainojumus. Apkope un uzglabāšana

1. Uzmanību! Nepieskarieties rotējošiem asmeņiem

2. Nodrošiniet, lai visi uzgriežņi un skrūves būtu cieši

pievilktas, lai būtu pārliecināts, ka izstrādājums ir drošā darba kārtībā.

3. Drošības nolūkos nomainiet nodilušas vai bojātas

skrūvi, kas šim izstrādājumam norādīta.

5. Izstrādājuma regulēšanas laikā piesargieties, lai

neiesprostotu pirkstus starp mašīnas kustīgajām un nekustīgajām detaļām.

7. IJa izstrādājuma darbmūža laikā siksna sāk izslīdēt,

nogādājiet ierīci pilnvarotā apkopes centrā, lai veiktu apkopi.

8. Uzglabājiet vēsā, sausā un bērniem nepieejamā

vietā Neuzglabājiet ārā.

9. Pirms ierīces noglabāšanas ļaujiet tai atdzist

vismaz 30 minūtes. Garantijas & garantiju politika Ja garantijas periodā konstatē, ka kāda no detaļām ir defektļva, jo tā ir ražošanas brāķis, Husqvarna UK Ltd. ar savu pilnvaroto remontdarbu speciālistu starpniecību bez maksas salabo vai nomaina to, ja vien: (a) par defektu paziņots tieši pilnvarotajam remontdarbu veicējam; (b) iesniegts pirkumu apliecinošs dokuments; (c) defektu nav izraisījusi nepareiza izmantošana, lietotāja nolaidība vai nepareiza regulēšana; (d) defekts nav radies normāla nodiluma rezultātā; (e) neviena persona, ko Husqvarna UK Ltd. nav pilnvarojis, nav veikusi mašīnas apkopes darbus vai remontdarbus, nav to izjaukusi vai neatļauti iejaukusies tās darbībā; (f) mašīna nav bijusi iznomāta; (g) mašīna pieder tās sākotnējam pircējam; (h) mašīna nav izmantota komerciāliem mērķiem.

• Šī garantija papildina klienta ar likumu noteiktās tiesības un nekādi neierobežo tās. Turpmāk norādīto iemeslu izraisītos defektus garantija nesedz, tādēļ ir svarīgi, lai jūs izlasītu šajā operatora rokasgrāmatā ietvertos norādījumus un saprastu, kā izmantot savu mašīnu un veikt tās apkopi. Defekti, ko garantija nesedz:

• nolietotu vai bojātu asmeņu nomaiņa;

• defekti, ko izraisījusi neinformēšana par sākotnējiem defektiem;

• defekti, kas radušies pēkšņa trieciena rezultātā;

• defekti, kas radušies tādēļ, ka izstrādājums nav izmantots saskaņā ar šajā operatora rokasgrāmatā ietvertajiem norādījumiem un ieteikumiem;

• šī garantija neattiecas uz mašīnām, kas tikušas iznomātas.

• Turpmāk norādītos elementus uzskata par dilstošām detaļām, un to kalpošanas mūžs ir atkarīgs no regulārajiem apkopes darbiem, un tādēļ parasti garantijas prasības uz tiem nevar attiecināt: asmeņi, elektropadeves vads.

• Uzmanību! Husqvarna UK Ltd. neuzņemas garantijas saistības attiecībā uz defektiem, ko daļēji vai pilnībā, tieši vai netieši izraisījusi tādu rezerves daļu vai papilddetaļu uzstādīšana, ko Husqvarna UK Ltd. nav ražojusi vai apstiprinājusi, vai mašīnas pielāgošana jebkādā veidā.

• Jūsu izstrādājumu identificē izstrādājuma unikālā datu uzlīme, kas ir sudraba un melnā krāsā.

• Mēs iesakām veikt izstrādājuma apkopi vismaz reizi divpadsmit mēnešos vai biežāk, ja to izmanto profesionāli. Rezerves daļas Asmens330 Atsauces numurs: FLY007350 Atsauces numurs: FLY008400 Atsauces numurs: FLY048Detaļas numurs: 511835790Detaļas numurs: 512733490Detaļas numurs: 511864790EK Atbilstības deklarācija Husqvarna AB, S-561 82, Huskvarna, Sweden Nosaka vienīgi mūsu atbildību par to, ka izstrādājums (-i); Apzīmējums..........................................Lawnmower = Zāles pļāvējs Tipa(-u) apzīmējums.............................TL330, TL350, TL400 Griešanas ierīces veids........................Sk. izstrādājuma nominālo datu uzlīmi Izgatavošanas gads..............................Sk. izstrādājuma nominālo datu uzlīmi atbilst Eiropas Komisijas direktīvu pamata prasībām un noteikumiem: 2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU balstīts uz šādiem ES (Eiropas Savienības) piemērotiem un saskaņotiem standartiem: EN60335-1, EN60335-2-77, EN836, EN50366, EN55014-1, EN61000-3-2, EN61000-3-3 Maksimālais A svērtais skaņas spiediena līmenis L

operatora pozīcijā, ko mēra saskaņā ar standartu EN 60335-2-77, ir norādīts tabulā. Maksimālā plaukstas/rokas vibrācijas svērtā vērtība a

, ko mēra saskaņā ar standartu EN ISO 20643, izmantojot iepriekš minēto izstrādājumu paraugus, ir norādīta tabulā. 2000/14/EC: izmērītās skaņas stipruma L

un garantētās skaņas stipruma L

vērtības ir atbilstošas tabulās fiksētajām skaitliskajām vērtībām. Atbilstības novērtēšanas procedūra............... Annex VI “Notified Body”............................................... Intertek, Cleeve Road Leatherhead, Surrey KT22 7SB, England Newton Aycliffe 11/12/2012 M.Bowden Global R&D vadītājs – ejoša operatora vadītas ierīces Tehniskās dokumentācijas īpašnieks Tips: Griešanas platums (cm) Griešanas ierīces rotācijas ātrums (rpm) Jauda (kW) Izmērītā skaņas intensitāte L

(dB(A)) Garantētā skaņas intensitāte L

(dB(A)) Rokas / plaukstas vibrācija a

Vides informācija Uzņēmuma Husqvarna UK Ltd izstrādājumi ir izgatavoti saskaņā ar vides pārvaldības sistēmu (ISO 14001), pēc iespējas izmantojot sastāvdaļas, kas izgatavotas videi nekaitīgā veidā atbilstoši uzņēmuma tehnoloģiskajam procesam, un nodrošinot otrreizējās pārstrādes iespējas izstrādājuma dzīves cikla beigās.

• Iepakojumu var izmantot otrreizējai pārstrādei, un plastmasas sastāvdaļu marķējums (kur tas iespējams) ir paredzēts šķirotai pārstrādei.

• Utilizējot izstrādājumu pēc tā kalpošanas mūža beigām, jāņem vērā vides apsvērumi.
