INSTRUKCJA OBSŁUGI Turbo Lite 250 FLYMO

Oryginalne Instrukcje

UWAGA Zapoznać się z treścią niniejszej instrukcji przed użyciem i zachować ją do dalszego użytkowania urządzenia

4. Gałka mocująca x 2

8. Sworzeń mocujący x 2

10.Rozpórki ustalające wysokość koszenia. (model Turbo Lite 330 - jedna rozpórka jest zamontowana w kosiarce natomiast dwie znajdują się w pakiecie z luźnymi częściami). (model Turbo Lite 350/Turbo

400 - jedna rozpórka jest

zamontowana w kosiarce natomiast trzy rozpórki znajdują się w pakiecie z luźnymi częściami) 11.Instrukcja Obsługi 12.Znaki bezpieczeństwa 13.Tabliczka znamionowa

330 Hivatkozási szám: FLY007350 Hivatkozási szám: FLY008400 Hivatkozási szám: FLY048Alkatrészszám: 511835790Alkatrészszám: 512733490Alkatrészszám: 511864790PRZEPISY BEZPIECZENSTWA Wyjaśnienie Symboli które znajdują się na Twoim Urządzeniu Ostrzeżenie Proszę uważnie przeczytać instrukcję obsługi i upewnić się, że wszystkie elementy układu sterowania oraz ich czynności są zrozumiałe. Podczas koszenia zawsze trzymaj kosiarkę płasko na trawie. Przechylanie lub podnoszenie może spowodować miotanie kamieni. Trzymaj z dala osoby postronne. Nie koś, gdy w obszarze koszenia znajdują się osoby trzecie - w szczególności dzieci, lub zwierzęta domowe. Uważać na ostre krawędzie tnące – wyjąć wtyczkę z gniazda zasilającego przed rozpoczęciem prac konserwacyjnych lub gdy został uszkodzony kabel zasilający. Po wyłączeniu urządzenia, ostrza noża tnącego będą się jeszcze obracać przez jakiś czas. Kabel zasilający należy trzymać z dala od noża. Wskazówki ogólne

1. Ten produkt nie jest przeznaczony do użytku przez

osoby (w tym dzieci) o obniżonych zdolnościach psychomotorycznych, czuciowych lub umysłowych bądź nie posiadających doświadczenia i odpowiedniej wiedzy, chyba że znajdują się one pod nadzorem lub instruktażem osoby odpowiedzialnej za bezpieczeństwo. Dzieci powinny znajdować się pod nadzorem, aby zapobiec bawieniu się produktem. Miejscowe przepisy prawa mogą nałożyć limit na wiek operatora.

2. Nigdy nie wolno pozwalać, by produktu używały

dzieci lub osoby nie znające instrukcji użytkowania.

3. Należy zaprzestać pracy narzędziem, jeśli w

pobliżu znajdują się ludzie (zwłaszcza dzieci) lub zwierzęta.

4. Używaj kosiarki wyłącznie w sposób opisany w

niniejszych instrukcjach i zgodnie z jej przeznaczeniem.

5. Nigdy nie używaj kosiarki gdy jesteś zmęczony,

pod wpływem alkoholu, narkotyków lub lekarstw.

6. Operator lub użytkownik jest odpowiedzialny za

wypadki lub zagrożenia innych osób lub ich własności.

7. Proszę uważnie przeczytać instrukcję obsługi i

upewnić się, że wszystkie elementy układu sterowania oraz ich czynności są zrozumiałe. Elektryczność

1. Zalecane jest wykorzystanie urządzenia

zabezpieczającego prądu szczątkowego (R.C.D.) nie większego niż 30mA. Nawet z zainstalowanym urządzeniem zabezpieczającym R.C.D. nie można zagwarantować 100%-go bezpieczeństwa i przez cały czas należy przestrzegać zasad bezpieczeństwa pracy. Sprawdzaj swoje urządzenie zabezpieczające R.C.D. zawsze gdy go używasz.

2. Przed użyciem należy sprawdzić pod kątem

uszkodzeń lub zużycia. Jeżeli kabel będzie wadliwy, należy dostarczyć produkt do Autoryzowanego Serwisu w celu dokonania wymiany.

3. Nie używaj kosiarki, jeśli przewody elektryczne są

uszkodzone lub wytarte.

4. Niezwłocznie wyjmij wtyczkę z gniazdka

sieciowego, jeśli kabel zostanie przecięty lub będzie uszkodzona izolacja. Nie dotykaj kabla, zanim nie odłączysz kosiarki od sieci. Nie naprawiaj przeciętego lub uszkodzonego kabla. Wymień go na nowy.

5. Kabel przedłużający musi być rozwinięty. Zwój

kabla może ulec przegrzaniu i obniżyć sprawność kosiarki.

6. Przewody należy prowadzić z dala od ostrza. Ostrze

może uszkodzić przewód i spowodować porażenie prądem. Zawsze koś w górę i w dół od gniazdka, nigdy w koło.

7. Nie przeciągaj kabla wokół ostrych przedmiotów.

8. Przed wyłączeniem wtyczki w kosiarce, przy

rozłączaniu przedłużacza należy wpierw wyciągnąć wtyczkę z gniazdka sieciowego.

9. Wyłącz, wyjmij wtyczkę z gniazdka sieciowego i

sprawdź kabel na uszkodzenia przed zwinięciem go na przechowanie. Nie naprawiaj uszkodzonego kabla, wymień go na nowy. 10.Zawsze uważnie zwijaj kabel, unikając supłów. 11.Nie wolno nosić urządzania trzymając je za kabel.

12. W trakcie rozłączania przedłużacza nie wolno ciągnąć

za kabel. Zawsze należy trzymać za wtyczki. 13.Do zasilania wolno stosować jedynie napięcie zgodne z podanym na tabliczce znamionowej.

14. Wyroby Flymo są podwójnie izolowane według normy

EN60335. Nie należy w żadnym wypadku podłączać uziemienia do jakiejkolwiek części wyrobu. Kable Jeżeli wymagane jest użycie przedłużacza do pracy przy pomocy urządzenia, należy zastosować przedłużacze o następujących parametrach. - 1.0 mm²: maks. długość 40 m - 1.5 mm²: maks. długość 60 m - 2.5 mm²: maks. długość 100 m Minimalne wartości: Kabel o przekroju 1.00mm², 100 amperów, 250V prąd zmienny.

1. Kable zasilające i przedłużacze dostępne są do

nabycia w Centrum Serwisowym Husqvarna.

Należy wyłącznie używać kabel przedłużający przeznaczony do zastosowania na zewnątrz, zgodny z jedną z poniższych specyfikacji: Zwykła guma (60245 IEC 53), Zwykłe PCW (60227 IEC 53) lub zwykłe PCP (60245 IEC 57)

3. Jeśli krótki kabel jest uszkodzony, należy zlecić jego

wymianę producentowi, serwisantowi lub wykwalifikowanej osobie, aby uniknąć zagrożenia. Przed koszeniem

1. Podczas pracy z urządzeniem zawsze używaj

solidnego obuwia i spodni z długimi nogawkami. Nie wolno obsługiwać urządzenia boso ani w sandałach.

2. Zawsze sprawdź, czy na trawniku nie ma patyków,

kamieni, kości, drutu i śmieci - ostrze może nimi miotać.

3. Przed użyciem urządzenia oraz po wystąpieniu

uderzenia, należy sprawdzić czy występują ślady Niewłaściwe posługiwanie się kosiarką może być niebezpieczne! Kosiarka może spowodować poważne obrażenia ciała operatora oraz innych osób. Aby zapewnić sobie bezpieczeństwo i sprawne działanie kosiarki, należy przestrzegać ostrzeżeń i instrukcji BHP. Przestrzeganie ostrzeżeń i instrukcji BHP podanych w instrukcji obsługi spoczywa na operatorze

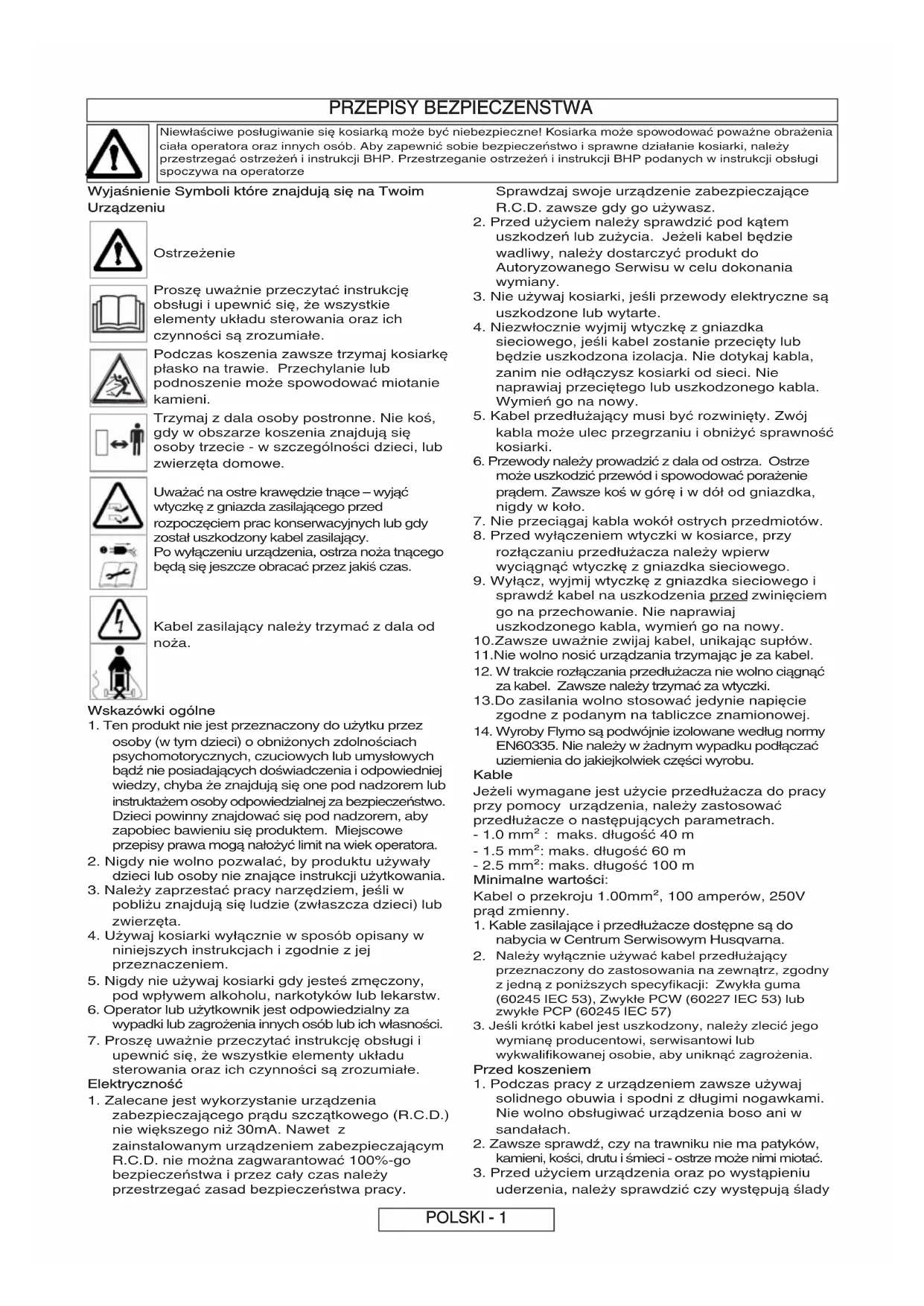

POLSKI - 1PRZEPISY BEZPIECZENSTWA

zużycia lub zniszczenia i odpowiednio je usunąć lub naprawić.

4. Wymień zużyte lub uszkodzone ostrza razem z

zamocowaniami jako zestaw, aby zachować ich wyważenie. W czasie pracy

1. Używaj kosiarki wyłącznie w świetle dziennym lub

przy dobrym oświetleniu sztucznym.

2. Nie koś, gdy w obszarze koszenia znajdują się

osoby trzecie - w szczególności dzieci, lub zwierzęta domowe.

3. O ile to możliwe, unikaj używania kosiarki na

4. Zachowuj szczególną ostrożność na zboczach i

pracuj w obuwiu przeciwpoślizgowym.

5. Koś w poprzek zbocza, nigdy w górę i w dół.

6. Zachowuj szczególną ostrożność przy zmianie

kierunku na zboczu.Nigdy nie biegaj - chodź powoli.

7. Nie kosić terenów o zbyt dużym nachyleniu.

8. Należy zachować szczególną ostrożność podczas

cofania oraz ciągnięcia produktu do siebie.

9. Zawsze wyłącz kosiarkę przed przesunięciem jej

przez nie zatrawioną powierzchnię. 10.Nigdy nie używaj kosiarki z uszkodzonymi lub nie założonymi osłonami. 11.Należy uruchamiać silnik zgodnie z instrukcją, trzymając stopy z dala od ostrzy. 12.Nie wolno zbliżac rąk ani stóp do części obrotowych.

13. Nie przechylaj kosiarki, gdy silnik pracuje - za

wyjątkiem włączania i wyłączania. W tych przypadkach nie przechylaj więcej, niż absolutnie konieczne i unoś wyłącznie część od siebie najdalszą. Przed przy -wróceniem kosiarki do pozycji poziomej zawsze miej obie ręce w pozycji roboczej.

14. Nigdy nie podnoś i nie przenoś kosiarki, gdy pracuje

lub jest podłączona do gniazdka sieciowego.

15. Wyjmij wtyczkę z gniazdka sieciowego:

- przed dotknięciem ostrza (upewnij się, że ostrze całkowicie się zatrzymało); - przed pozostawieniem kosiarki bez opieki nawet na chwilę; - przed usuwaniem blokady; - przed dokonaniem sprawdzenia, czyszczeniem lub regulacją kosiarki; - po uderzeniu w coś. Nie używaj kosiarki, dopóki się nie upewnisz, że cała kosiarka jest w dobrym stanie technicznym; - jeśli kosiarka wibruje nadmiernie. Natychmiast znajdź przyczynę. Nadmierne wibracje mogą spowodować obraźenia ciała. Utrzymanie ruchu i przechowywanie

1. Ostrożnie: Nie wolno dotykać obracających się ostrzy.

2. Dbaj aby wszystkie nakrętki i śruby były zawsze

3. Dla zapewnienia bezpieczeństwa wymieniaj

części zużyte lub uszkodzone.

4. Stosować wyłącznie części zamienne i osprzęt

przeznaczony dla Waszego urządzenia.

5. Zachowuj ostrożność podczas regulacji kosiarki,

aby uniknąć złapania palców między obrotowymi ostrzami a nieruchomymi elementami kosiarki.

6. Wymieniaj nóż co 50 godzin koszenia lub co 2

lata, odpowiednio do tego, co wystąpi wcześniej - niezależnie od jego stanu.

7. Jeżeli w trakcie użytkowania produktu pasek stanie

się luźny, należy oddać produkt do autoryzowanego serwisu w celu regulacji.

8. Przechowywać w suchym, chłodnym miejscu,

poza zasięgiem dzieci. Nie przechowywać na zewnątrz.

9. Przed odłożeniem produktu na miejsce

przechowywania, należy pozostawić go do ostygnięcia na około 30 minut. Zalecana obsługa techniczna

• Produkt jest oznaczony przy pomocy srebrno-szarej tabliczki znamionowej w sposób umożliwiający jednoznaczną identyfikację.

• Zalecamy, aby produkt poddawany był przeglądowi technicznemu przynajmniej raz na rok; przy czym częstotliwość przeglądów zwiększa się jeśli urzádzenie jest używane dla celów profesjonalnych. INSTRUKCJA OBSŁUGIKosiarka TURBO LITE 330TURBO LITE 350TURBO 400Wydanie I, 2009SWW 0673-91DANE TECHNICZNE TurboLite 330 TurboLite 350 Turbo 400Napięcie zasilania 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 HzMoc silnika 1150 W 1400 W 1500 WKlasa izolacji II II IICiężar 6.5 kg 7.3 kg 7.5 kgSzerokość koszenia 33 cm 35 cm 40 cm Wysokość koszenia 10 - 30 mm 15 - 41 mm 15 - 41 mm Firma Flymo w ramach stałego unowocześniana swoich produktów zastrzega sobie prawo do zmian konstrukcyjnych i danychtechnicznych.Druki gwarancji wydawane są przy zakupie urządzenia. Przeipsy gwarancyjne określone są na Karcie Gwarancyjnej.UWAGA !Kosiarka przeznaczona jest wyłącznie do zastosowań przydomowych i nie może być używana w innym celu niż koszenie trawy.UWAGA !Znaki bezpieczeństwa na urządzeniu muszą być widoczne i utrzymywane w czystości. W razie ich uszkodzenia lub utratynależy je wymienić lub uzupełnić w autoryzowanym punkcie serwisowym POLSKI - 2 Części zamienne Ostrze 330 Numer referencyjny: FLY007 350 Numer referencyjny: FLY008 400 Numer referencyjny: FLY048 Numer części: 511835790 Numer części: 512733490 Numer części: 511864790EC DEKLARACJA ZGODNOŚCI Husqvarna AB, S-561 82, Huskvarna, Sweden Deklarujemy z całą odpowiedzialnością że nasz produkt(y) ; Oznaczenie.........................Lawnmower = Kosiarka Oznaczenie typu(ów)..........TL330, TL350, TL400 Identyfikacja serii............... Patrz Tabliczka Znamionowa Wyrobu Rok Produkcji

Patrz Tabliczka Znamionowa Wyrobu Spełniają zasadnicze wymagania i warunki następujących dyrektyw EC : 2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU na podstawie zastosowanych następujących norm EU : EN60335-1, EN60335-2-77, EN836, EN50366, EN55014-1, EN61000-3-2, EN61000-3-3 Maksymalny ważony poziom dźwięku A L

na stanowisku operatora zmierzony zgodnie z normą EN60335-2-77 został podany w tabeli. Maksymalna wartość ważona drgań dla ręki/ramienia a

zmierzona zgodnie z normą EN ISO 20643 w próbie powyższego produktu (produktów) została podana w tabeli. 2000/14/EC: Mierzony Poziom Natężenia Děwięku L

oraz Gwarantowany Poziom Natężenia Děwięku L

są zgodne z wielkościami podanymi w tabelach. Procedura Oceny Zgodności......................... Annex VI Organ Uprawniony........................................ Intertek, Cleeve Road Leatherhead, Surrey KT22 7SB, England Newton Aycliffe 11/12/2012 M.Bowden Dyrektor ds. Globalnych Badań i Rozwoju – Produkty jezdne Posiadacz dokumentacji technicznej Typ Szerokość koszenia (cm) Prędkość Obrotowa Urządzenia Tnącego (rpm) Zasilanie (kW) Mierzony Poziom Natężenia Dźwięku L

(dB(A)) Gwarantowany Poziom Natężenia Dźwięku L

(dB(A)) Ciśnienie akustyczne L

(dB(A)) Wątpliwość K

(dB(A)) Wibracja miejscowa a

Informacje z Zakresu Ochrony Środowiska Produkty firmy Husqvarna do stosowania na zewnątrzpomieszczeń zostały wytworzone z zachowaniemwymogów Systemu Gospodarki Ekologicznej(Environmental Management System) (ISO 14001) przywykorzystaniu, jeśli to możliwe, elementówwyprodukowanych w sposób najbardziej przyjazny dlaśrodowiska z zachowaniem procedur stosowanych przeztę firmę oraz przy uwzględnieniu wtórnegowykorzystania produktów po ich zużyciu.• Opakowanie nadaje się do wtórnego wykorzystania izostało oznaczone (jeśli to możliwe) w sposóbułatwiający segregację dla potrzeb wykorzystaniaodpadów.• Podczas utylizacji zużytego produktu należy zachowaćwymogi ochrony środowiska.• W razie potrzeby należy skontaktować się z lokalnymiwładzami w celu uzyskania informacji na tematutylizacji produktu.Symbol na produkcie lub jego opakowaniuoznacza, że po utracie wartości użytkowej dany wyróbnie może być traktowany tak jak inne odpady. Należyprzekazać go do punktu zbiórki urządzeń elektrycznych ielektronicznych przeznaczonych do recyklingu.Przestrzegając zalecanych zasad postępowania zezużytym produktem zapobiegasz ewentualnymnegatywnym konsekwencjom dla zdrowia i środowiska,jakie mogłyby nastąpić w wyniku niewłaściwegosposobu pozbycia się wyrobu. Szczegółowychinformacji na temat recyklingu tego produktu mogąudzielić władze lokalne, służby zajmujące się wywozemśmieci lub pracownicy sklepu, w którym produkt zostałzakupiony.BEZPEČNOSTNÍ UPOZORNENÍ Vysvětlivky k symbolům na výrobku Výstraha Pečlivě si přečtěte tento návod k použití. Ujistěte se, že rozumíte všem ovládacím prvkům a jejich funkci. Při sekání vždy udržujte sekačku na zemi. Naklánění nebo zvedání sekačky může způsobit vyhazování kamenů Vždy dbejte na bezpečnou vzdálenost okolostojícich osob. Nesekejte, pokud jsou v pracovním prostoru lidé, především děti anebo domácí zvířata Pozor na ostré nože – vytáhněte zástrčku ze sítě před údržbou anebo pokud je poškozen kabel. Po vypnutí sekačky se nože nadále otáčejí. Nepřibližujte kabel k noži. Všeobecné pokyny
