| Tipo de produto | Aspirador de água e pó |
| Marca | Einhell |
| Modelo | TCVC 1930 S |
| Volume do reservatório | 30 litros |
| Peso | 5,5 kg |
| Tensão de alimentação | 220-240 V ~ 50/60 Hz |
| Potência absorvida | 1500 W |
| Categoria de proteção | II (dupla isolação) |
| Funções principais | Aspiração a seco, aspiração de líquidos, sopro |
| Filtros | Filtro pregueado (seco), filtro de espuma (líquidos) |
| Acessórios incluídos | Mangueira de aspiração, tubo em 2 partes, escova combinada, bocal chato, 4 rodízios, peça intermediária, parafusos de fixação |
| Segurança | Válvula de segurança com flutuador (parada automática em caso de nível máximo de líquido), parada manual |
| Comprimento do cabo | Não especificado, aproximadamente 3 metros (estimativa) |
| Nível de ruído | Não especificado, aproximadamente 75 dB(A) (estimativa) |
| Uso | Doméstico (bricolage, jardim) |
| Manutenção | Limpeza regular dos filtros, esvaziamento do reservatório, limpeza com pano úmido |
| Material do reservatório | Plástico resistente |
| Garantia | 24 meses (condições no manual) |
Perguntas frequentes - TCVC 1930 S EINHELL
Perguntas dos utilizadores sobre TCVC 1930 S EINHELL
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Aspirador em formato PDF gratuitamente! Encontre o seu manual TCVC 1930 S - EINHELL e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. TCVC 1930 S da marca EINHELL.
MANUAL DE UTILIZADOR TCVC 1930 S EINHELL
P Manual de instruções original Aspirador universal
SLO Originalna navodila za uporabo Sesalnik za mokro in suho sesanje
Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções.
P

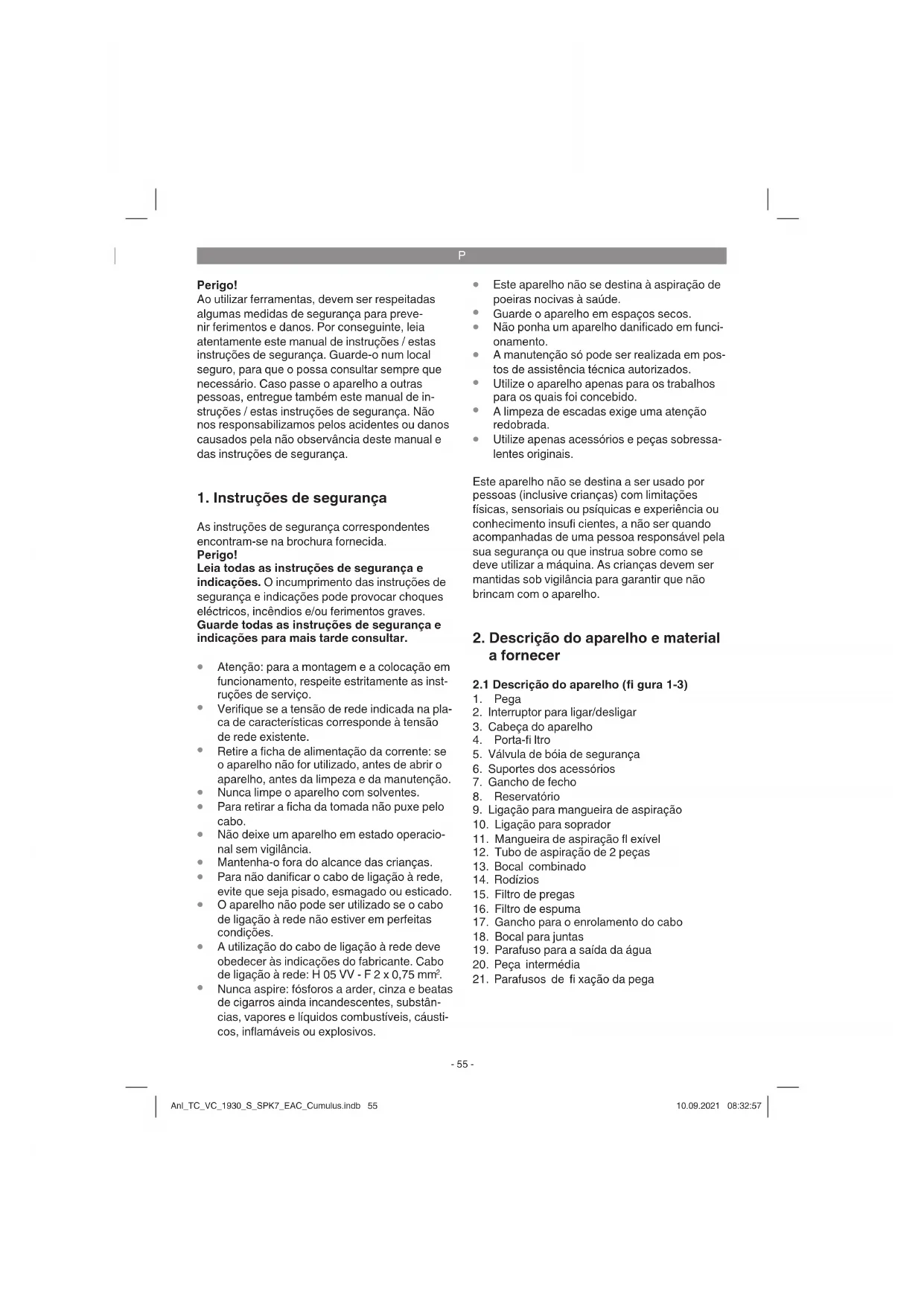

Perigo!
Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para prevenir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de instruções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.
1. Instruções de segurança
As instruções de segurança correspondentes encontram-se na brochura fornecida.
Perigo!
Leia todas as instruções de segurança e indicações. O incumprimento das instruções de segurança e indicações pode provocar choques eléctricos, incêndios e/ou ferimentos graves.
Guarde todas as instruções de segurança e indicações para mais tarde consultar.
- Atenção: para a montagem e a colocação em funcionamento, respeite estritamente as instruções de serviço.
- Verifique se a tensão de rede indicada na pla- ca de características corresponde à tensão de rede existente.
- Retire a ficha de alimentação da corrente: se o aparelho não for utilizado, antes de abrir o aparelho, antes da limpeza e da manutenção.
- Nunca limpe o aparelho com solventes.
- Para retirar a ficha da tomada não puxe pelo cabo.
- Não deixe um aparelho em estado operacional sem vigilância.
- Mantenha-o fora do alcance das crianças.
- Para não danificar o cabo de ligação à rede, evite que seja pisado, esmagado ou esticado.
- O aparelho não pode ser utilizado se o cabo de ligação à rede não estiver em perfeitas condições.
- A utilização do cabo de ligação à rede deve obedecer às indicações do fabricante. Cabo de ligação à rede: H 05 VV - F 2 x 0,75 mm².
-
Nunca aspire: fósforos a arder, cinza e beatas de cigarros ainda incandescentes, substâncias, vapores e líquidos combustíveis, cáusticos, inflamáveis ou explosivos.
-
Este aparelho não se destina à aspiração de poeiras nocivas à saúde.
• Guarde o aparelho em espaços secos. - Não ponha um aparelho danificado em funcionamento.
- A manutenção só pode ser realizada em postos de assistência técnica autorizados.
- Utilize o aparelho apenas para os trabalhos para os quais foi concebido.
- A limpeza de escadas exige uma atenção redobrada.
- Utilize apenas acessórios e peças sobressalentes originais.
Este aparelho não se destina a ser usado por pessoas (inclusive crianças) com limitações físicas, sensoriais ou psíquicas e experiência ou conhecimento insufi cientes, a não ser quando acompanhadas de uma pessoa responsável pela sua segurança ou que instrua sobre como se deve utilizar a máquina. As crianças devem ser mantidas sob vigilância para garantir que não brincam com o aparelho.
2. Descrição do aparelho e material a fornecer
2.1 Descrição do aparelho (fi gura 1-3)
- Pega
- Interruptor para ligar/desligar
- Cabeça do aparelho
- Porta-fi Itro
- Válvula de bóia de segurança
- Suportes dos acessórios
- Gancho de fecho
- Reservatório
- Ligação para mangueira de aspiração
- Ligação para soprador
- Mangueira de aspiração fl exível
- Tubo de aspiração de 2 peças
- Bocal combinado
- Rodízios
- Filtro de pregas
- Filtro de espuma
- Gancho para o enrolamento do cabo
- Bocal para juntas
- Parafuso para a saída da água
- Peça intermédia
- Parafusos de fixação da pega
P
2.2 Material a fornecer
Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nossos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas informações do serviço de assistência técnica no fi m do manual.
- Abra a embalagem e retire cuidadosamente o aparelho.
- Remova o material da embalagem, assim como os dispositivos de segurança da embalagem e de transporte (caso existam).
- Verifique se o material a fornecer está completo
- Verifique se o aparelho e as peças acessórias apresentam danos de transporte.
- Se possível, guarde a embalagem até ao termo do período de garantia.
Perigo!
O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia!
- Pega
• Mangueira de aspiração - Tubo de aspiração de 2 peças
- Bocal combinado
• 4 rodízios
• Filtro de pregas com tampa - Filtro de espuma
- Peça intermédia
• Parafusos de fixação da pega (2x)
• Bocal para juntas
• Manual de instruções original
O aparelho está equipado com uma corrente (z) na base do reservatório. Esta serve para reduzir a carga electrostática durante a utilização.
3. Utilização adequada
O aspirador universal destina-se à aspiração a húmido e a seco mediante a utilização do respectivo fi Itro. O aparelho não se destina à aspiração de substâncias combustíveis, explosivas ou nocivas à saúde.
A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou ferimentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante.
Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumimos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis.
4. Dados técnicos
Tensão de rede: .....220-240 V \~ 50/60 Hz
Potência absorvida: 1500 W
Volume do reservatório: 30 l
Peso: 5,5 kg
Classe de protecção: ...... II/回
5. Antes da colocação em funcionamento
Aviso!
Antes de ligar a máquina, certifi que-se de que os dados constantes da placa de características correspondem aos dados de rede.
O aparelho só pode ser ligado a uma tomada com ligação à terra!
5.1 Montagem do aparelho
Montagem da cabeça do aparelho (fi g. 6)
A cabeça do aparelho (3) está fi xa ao reservatório (8) por intermédio do gancho de fecho (7). Para retirar a cabeça do aparelho (3), abra o gancho de fecho (7) e remova-a (3). Ao montar a cabeça do aparelho (3), verifi que se o gancho de fecho (7) fi ca bem engatado.
P
Montagem dos rodízios (fi g. 5)
Monte as rodas de acordo com a fi gura 5.
Montagem da pega (fi g. 4)
Monte a pega (1) com uma chave de parafusos.
5.2 Montagem dos fi Itros
Nota!
Nunca utilize o aspirador universal sem o fi Itro! Certifique-se sempre de que os filtros estão bem colocados!
Montagem do filtro de espuma (fig. 7)
Para a aspiração a húmido, puxe o fi Itro de espuma fornecido (16) através do porta-filtro (fig. 2/4). O fi Itro de pregas já montado de origem (15) não pode ser usado para a aspiração a húmido!
Montagem do filtro de pregas (fig. 8)
Para a aspiração a seco, empurre o fi Itro de pre-gas (fig. 15) para dentro do porta-filtro (fig. 2/4). O fi Itro de pregas (15) destina-se apenas à aspiração a seco!
Montagem do saco colector de sujidade (não incluído no material a fornecer)
Para aspirar poeira fi na e seca, é aconselhável montar também o saco colector de sujidade. Desta forma, o filtro de pregas (15) fica limpo durante mais tempo e a potência de aspiração mantém-se por um período maior. Isso facilita também a eliminação da poeira. Puxe o saco colector de sujidade pela abertura de aspiração. O saco colector de sujidade destina-se apenas à aspiração a seco.
5.3 Montagem da mangueira de aspiração (fi g. 9-12)
De acordo com o tipo de aplicação, ligue a mangueira de aspiração (11) à respectiva ligação do aspirador universal.
Aspirar
Ligue a mangueira de aspiração (11) à ligação da mangueira de aspiração (9).
Soprar
Ligue a mangueira de aspiração (11) à ligação para soprador (10).
Para prolongar a mangueira de aspiração (11) podem ser inseridos um ou mais elementos do tubo de aspiração de 2 peças (12) na mangueira de aspiração (11).
5.4 Bocais de aspiração
Bocal combinado (fi g. 13)
O bocal combinado (13) destina-se à aspiração de sólidos e líquidos em superfícies médias a grandes.
6. Operação
6.1 Interruptor para ligar/desligar (fi g. 2/2)
Posição do interruptor 0: desligado Posição do interruptor I: modo normal
6.2 Aspiração a seco
Para a aspiração a seco, use o fi Itro de pregas (15). Para a eliminação de sujidade muito intensa pode ser montado adicionalmente o saco colector de sujidade (ver ponto 5.2). Certifique-se sempre de que os filtros estão bem colocados!
6.3 Aspiração a húmido
Para a aspiração a húmido, use o fi Itro de espuma (16) (ver ponto 5.2). Certifique-se sempre de que o filtro está bem colocado!
Parafuso para a saída da água (fi g. 1)
O reservatório (8) está equipado com um parafuso para a saída da água (19) para esvaziar facilmente durante a aspiração a húmido. Abra o parafuso para a saída da água (19) através da rotação para a esquerda e escoe o líquido.
Durante a aspiração a húmido, a válvula de bóia de segurança (5) fecha-se depois de atingido o nível máximo de enchimento do reservatório. Devido a isso, o ruído da aspiração altera-se, torna-se mais forte. Desligue o aparelho e esvazie o reservatório.
Perigo!
O aspirador universal não se destina à aspiração de líquidos infl amáveis! Para aspiração a húmido, utilize unicamente o fi Itro de espuma fornecido!
6.4 Soprar
Ligue a mangueira de aspiração (11) à ligação para soprador (10) do aspirador universal.
P
7. Substituição do cabo de ligação à rede
Perigo!
Para evitar perigos, sempre que o cabo de li-gação à rede deste aparelho for danifi cado, é necessário que seja substituído pelo fabricante ou pelo seu serviço de assistência técnica ou por uma pessoa com qualifi cação.
8. Limpeza, manutenção e encomenda de peças sobressalentes
Perigo!
Retire a fi cha da corrente antes de qualquer trabalho de limpeza.
8.1 Limpeza
- Mantenha os dispositivos de segurança, as ranhuras de ventilação e a carcaça do motor o mais limpo possível.
- Aconselhamos a limpeza do aparelho imedia-tamente após cada utilização.
8.2 Limpeza da cabeça do aparelho (3)
Limpe regularmente o aparelho com um pano húmido e um pouco de sabonete líquido. Não utilize detergentes ou solventes, pois estes podem corroer as peças de plástico do aparelho.
8.3 Limpeza do reservatório (8)
Consoante a sujidade, o reservatório pode ser limpo com um pano húmido e um pouco de sabonete líquido ou debaixo da torneira.
8.4 Limpeza dos fi ltros
Limpeza do fi Itro de pregas (15)
Limpe regularmente o fi itro de pregas (15) retirando-o cuidadosamente e passando-lhe uma escova fi na ou uma vassoura.
Limpe o fi Itro de espuma (16) com um pouco de sabonete líquido, debaixo da torneira, e deixe-o secar ao ar.
8.5 Manutenção
No interior do aparelho não existem quaisquer peças que necessitem de manutenção.
8.6 Encomenda de peças sobressalentes:
Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:
- Tipo da máquina
• Número de artigo da máquina
• Número de identificação da máquina
- Número da peça sobressalente necessária Pode encontrar os preços e informações actuais em www.isc-gmbh.info
9. Eliminação e reciclagem
O aparelho encontra-se dentro de uma embalagem para evitar danos de transporte. Esta embalagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos acessórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos defeituosos para o lixo doméstico. Para uma eliminação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica.
10. Armazenagem
Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A temperatura ideal de armazenamento situa-se entre os 5 e os 30 °C. Guarde a ferramenta eléctrica na embalagem original.
P
Só para países da UE
Não deite as ferramentas eléctricas para o lixo doméstico!
Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electrónicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.
Alternativa de reciclagem relativa à solicitação de devolução:
O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar adequadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados.
A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da iSC GmbH.
Reservado o direito a alterações técnicas
P
Informações do serviço de assistência técnica
Estamos representados em todos os países mencionados no certificado de garantia por agentes autorizados competentes, cujos contactos poderá encontrar no certificado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis.
Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis.
| Categoria Exemplo | |
| Peças de desgaste* Bocal combinado, bocal para | juntas, bocal para estofos, adaptador para ferramenta eléctrica, etc. |
| Consumíveis/peças consumíveis* | Filtro de pregas, filtro de espuma, saco colector de sujidade, fi Itro adicional, etc. |
| Peças em falta |
* não incluído obrigatoriamente no material a fornecer!
Em caso de deficiências ou erros, pedimos-lhe que comunique o problema através da página de Internet www.Einhell-Service.com. Certifique-se de que faz uma descrição exacta do problema, respondendo sempre às seguintes questões:
- O aparelho já funcionou alguma vez ou possui o defeito desde o início?
- Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?
- Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)?
Descreva este erro de funcionamento.
P
Certifi cado de garantia
os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso serviço de assistência técnica na morada indicada no presente certificado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:
- As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pessoas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial quer de outra actividade independente. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.
-
O serviço de garantia cobre exclusivamente as deficiências num novo aparelho adquirido do fabricante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou profissional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou actividades equiparáveis.
-
Excluídos pela nossa garantia estão:
- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma instalação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insufi cientes.
- Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas).
- Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outro tipo.
-
O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de garantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do período de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.
-
Para activar a garantia, denuncie o aparelho defeituoso em: www.Einhell-Service.com. Tenha à disposição o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respectivo comprovativo ou sem a placa de características, serão excluídos pelo serviço de garantia devido à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado.
Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica.
Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste manual de instruções.
