HASZNÁLATI ÚTMUTATÓ TCVC 1930 S EINHELL

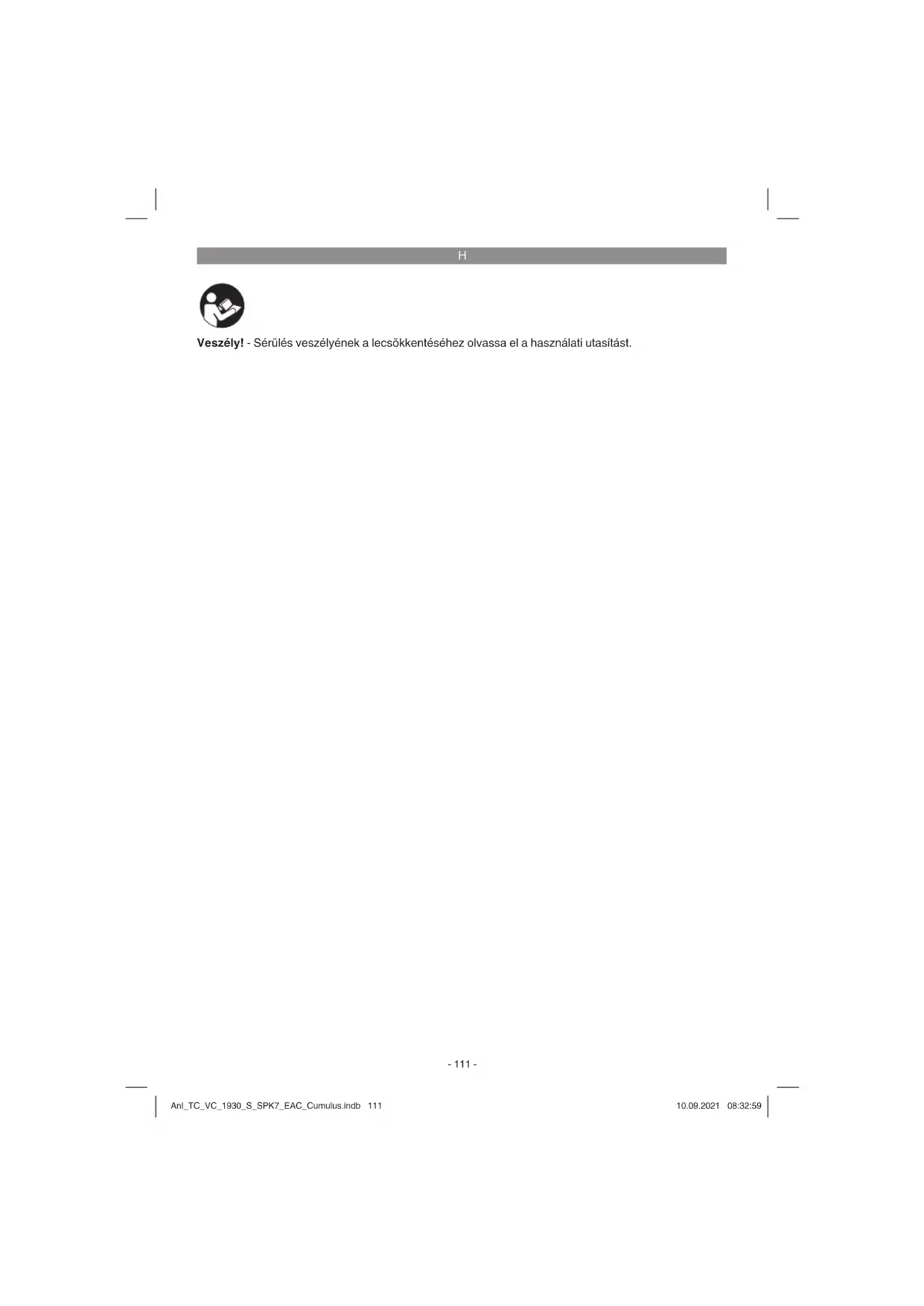

Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást. Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 111Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 111 10.09.2021 08:32:5910.09.2021 08:32:59H

Veszély! A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

Veszély! Olvason minden biztonsági utalást és utasí- tást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehet- nek. Őrizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.

Figyelem: Az összeszerelés és a beüzemelte- tés előtt okvetlenül figyelembe venni a hasz- nálati utasítást.

Kontrollálni, hogy a hálózati feszültség me- gegyezik e a típustáblán megadott hálózati feszültséggel.

Kihúzni a hálózati csatlakozót, ha: nem has- ználja a készüléket, mielőtt kinyitná a készü- léket, tisztítás és karbantartás előtt.

Ne tisztítsa a készüléket sohasem oldósze- rekkel.

Ne húzza ki a csatlakozót a kábelnál fogva a dugaszoló aljzatból.

Ne hagyja az üzemkész készüléket felügyelet nélkül.

Védeni a gyerekek hozzáférése elöl.

Ügyelni kell arra, hogy a hálózati csatlako- zókábel áthajtás, zúzás, rántás vagy hasonló által ne sérüljön vagy rongálódjon meg.

Nem szabad használni a készüléket, ha a hálózati csatlakozóvezeték állapota nem ki- fogástalan.

A hálózati csatlakozóvezeték kicserélésé- nél nem szabad a gyártó által megadott kivitelezésektől eltérni. Hálózati csatlakozóve- zeték: H 05 VV - F 2 x 0,75 mm

Semmi esetre sem beszívni: égő gyufákat, izzó hamut és cigarettavégeket, égő, maró, tűzveszélyes vagy robbanó anyagokat, gázo- kat és folyadékokat.

Ez a készülék nem alkalmas az egészségre veszélyes porok elszívására.

A készüléket száraz teremben tárolni.

Ne vegyen üzembe hibás készüléket.

Szervíz csak is feljogosított vevőszolgálatoknál.

A készüléket csak olyan munkákra használni, amelyekre konstruálva lett.

Lépcsők tisztításánál különös figyelmességre van szükség.

Csak originális tartozékokat és pótalkatrésze- ket használni. Ez a készülék nem lett olyan személyek általi (gy- erekeket is beleértve) használatra meghatározva, akik csak egy korlátolt pszihikai, szenzórikus vagy szellemi képeséggel rendelkeznek vagy akik nem rendelkeznek elegendő tapasztalattal és/vagy tudással, kivéve ha egy a biztonságukért felelős személy által felügyelve vannak, vagy ha utasítá- sokat kaptak tőle, hogy a készüléket hogyan kell használni. Gyerekeket felül kellene ügyelni, azért hogy biztosítva legyen, hogy nem játszanak a készülékkel.

2. A készülék leírása és a szállítás

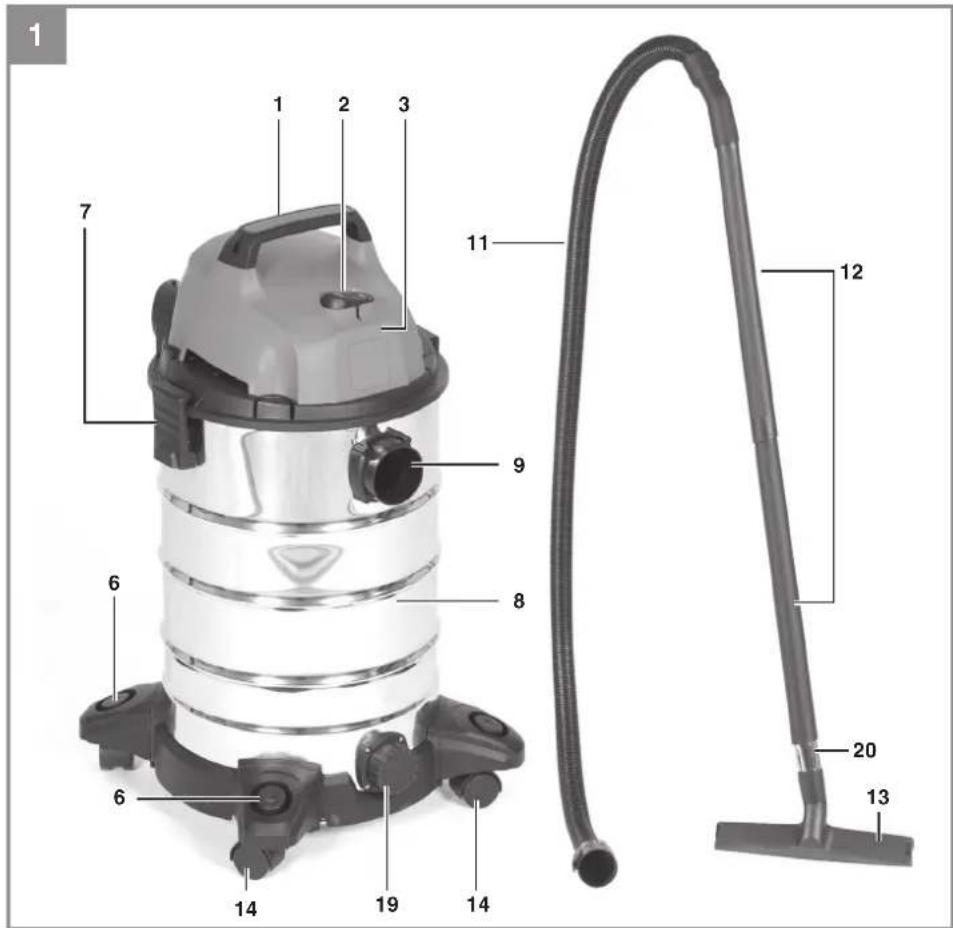

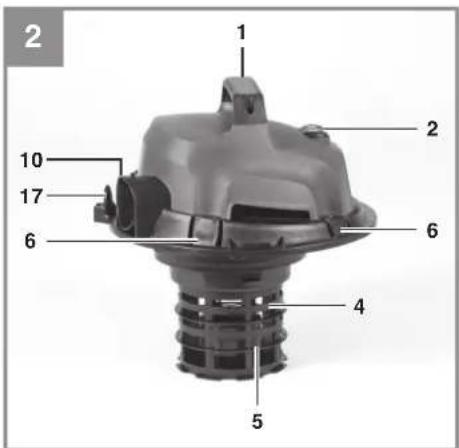

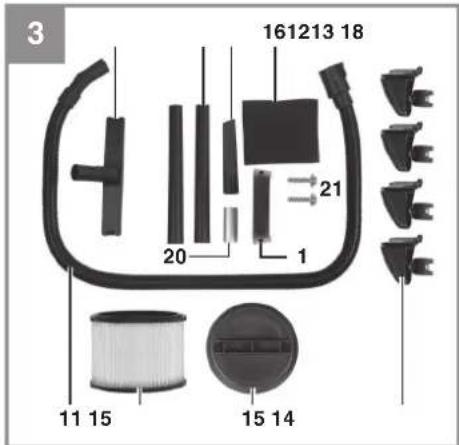

2.1 A készülék leírása (képek 1-től - 3-ig)

5. Biztonsági úszószelep

9. Kapcsolat szívótömlő

11. Hajlékony szívótömlő

12. 2-részes szívócső

13. Kombinált szívófej

17. Akasztó a kábelfelcsévéléshez

19. Vízleeresztő csavar

21. Rögzítőcsavarok a fogantyún

2.2 A szállítás terjedelme

Kérjük ellenőrizze le a leírt szállítási terjedelem alapján a cikk teljességét. Hiányzó részek ese- tén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül, az érvényes vásárlási bizo- nylat felmutatása melett a szervíz központunkhoz vagy a legközelebbi illetékes barkácsárúházhoz. Kérjük vegye ehhez fi gyelembe az utasítás végén levő garanciahatározatokban foglalt szavatossági teljesítmény táblázatát.

Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.

Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).

Ellenőrizze le, hogy teljes a szállítás terjedel- me.

Ellenőrizze le a készüléket és a tartozékrés- zeket szállítási károkra.

Ha lehetséges, akkor őrizze meg a csomago- lást a garanciaidő lejáratának a végéig. Veszély! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészek- kel játszaniuk! Fennáll a lenyelés és a meg- fulladás veszélye!

Redős szűrő fedéllel

Rögzítőcsavar a fogantyúhoz (2x)

Eredeti használati utasítás A készülék a tartálytalajon egy lánccal (z) van felszerelve. Ez a használat ideje alatti statikai feltöltődésnek a lecsökkentésére szolgál.

3. Rendeltetés szerinti használat

A nedves- szárazszívó a megfelelő szűrő hasz- nálata melett nedves- és szárazszívásra alkal- mas. A készülék nem lett gyullékony, robbanó vagy az egészségre káros anyagok felszívására meghatározva. A gépet csak a rendeltetése szerint szabad has- ználni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármi- lyen kárért vagy bármilyen fajta sérülésért a hasz- náló ill. a kezelő felelős és nem a gyártó. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek valamint egyenértékű tevékenységek területén van hasz- nálva.

Hálózati feszültség ..............220-240V ~ 50/60 Hz Teljesítményfelvétel: ............................... 1500 W Tartályürtartalom: ...........................................30 l Súly: ...........................................................5,5 kg Védőosztály: ................................................ II/

5. Beüzemeltetés előtt

Figyelmeztetés! Győződjön meg rákapcsolás előtt arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal. A készüléket csak egy védőérintkezős dugaszoló aljzatra szabad rákapcsolni!

5.1 A készülék összeszerelése

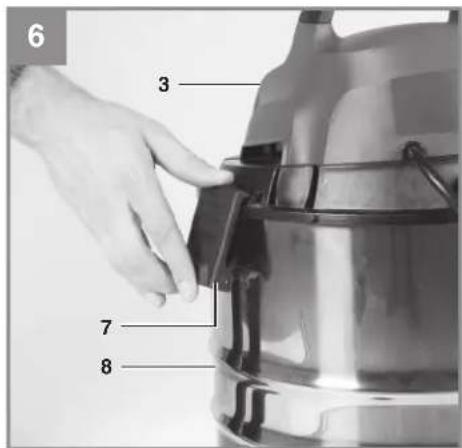

A készülékfej felszerelése (6-os ábra) A készülékfej (3) egy zárókapoccsal (7) van a tartályon (8) felerősítve. A gépfej (3) levételéhez kinyitni a zárókapcsot (7) és levenni a gépfejet (3). A gépfej (3) felszerelésénél ügyelni a zárókapocs (7) helyes bereteszelésére. Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 113Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 113 10.09.2021 08:32:5910.09.2021 08:32:59H

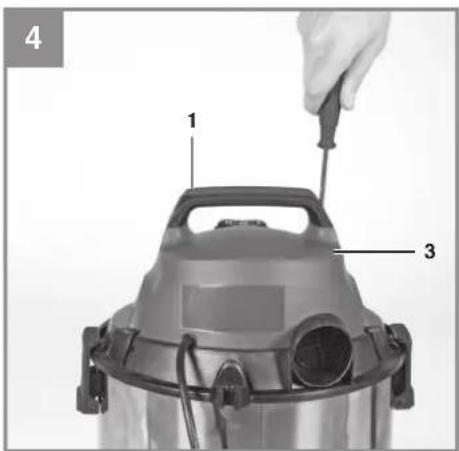

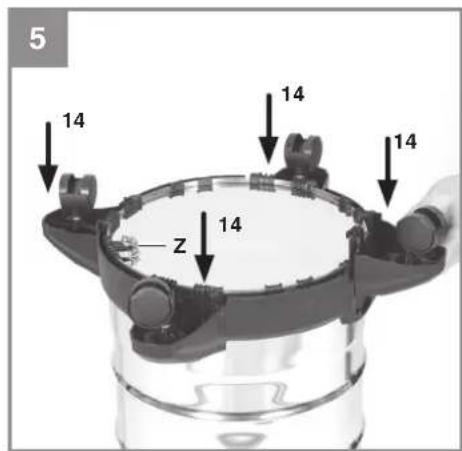

A futógörgők felszerelése (5-ös ábra) Szerelje fel az 5-ös ábrának megfelelően a ke- rekeket. A fogantyú felszerelés (4-es ábra) Egy csavarhajtóval felszerelni a fogantyút (1).

5.2 A szűrők felszerelése

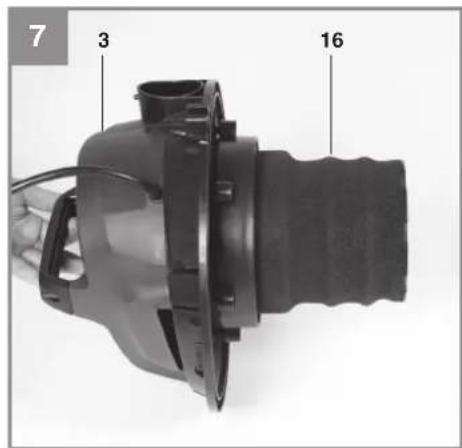

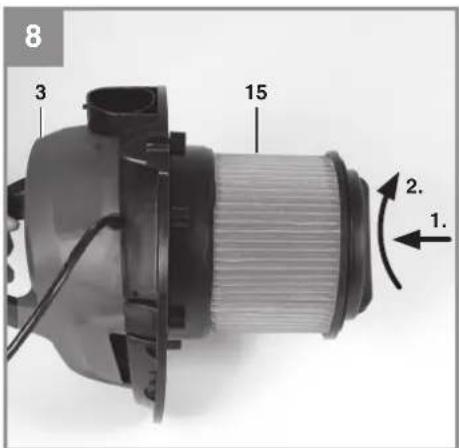

Utalás! Ne használja a nedves – szárazszívót sohasem szűrő nélkül! Ügyeljen mindig a szűrők feszes ülésére! A habanyagszűrő felszerelése (7-es ábra) A nedvesszíváshoz húzza rá a mellékelt habanyagszűrőt (16) a szűrőkosárra (ábra 2/4). A szállításnál már felszerelt redős szűrő (15) nem alklmas a nedvesszívásra! A redős szűrő felszerelése (8-as ábra) A szárazszíváshoz tolja a redős szűrőt (15) a szűrőkosárra (ábra 2/4). A redős szűrő (15) csak szárazszívásra alkalmas! A piszokfelfogózsák felszerelése (nincs a szállítás terjedelmében) A fi nom, száraz piszok felszívására ajánlatos kiegészítőlegesen a piszokfelfogózsák felszere- lése. Ezáltal a redős szűrő (15) hosszabb ideig szabad marad és tovább megmarad a szíváste- lyesítmény. Ehhez még könnyebb lesz a por megsemmisítése. Húzza rá a piszokfelfogó zsákot a beszívó nyílásra. A piszokfelfogó zsák csak a szárazszívásra alkalmas.

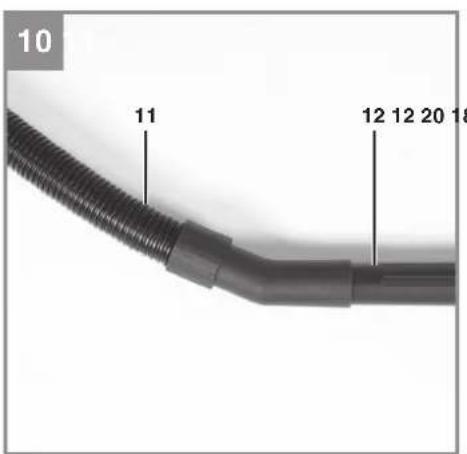

5.3 A szívótömlő felszerelése

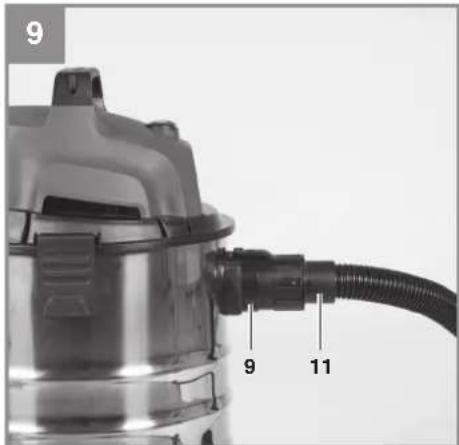

(ábra 9-töl – 12-ig) A használati esettől függően kösse össze a szívótömlőt (11) a nedves- /szárazszívó megfelelő kapcsolatával. Szívni Csatlakoztasa rá a szívótömlőt (11) a szivótömlő (9) kapcsolatára. Fújni Csatlakoztasa rá a szívótömlőt (11) a fúvótömlő kapcsolatára (10). A szívótömlő (11) meghosszabbításához a 2-rés- zes szívócső (12) egy vagy több elemét fel lehet dugni a szívótömlőre (11).

Kombinált szívófej (13) A kombinált szívófej (13) közepestől nagy felü- letekig terjedő felületeken a szilárd anyagok és folyadékok elszívására alkalmas. 6.Kezelés

6.1 Be-/ kikapcsoló (ábra 2/2)

Kapcsolóállás 0: Ki Kapcsolóállás I: Normális üzem

Használja a szárazszíváshoz a redős szűrőt (15), kiegészítően még egy piszokfelfogózsákot lehet felszerelni (lásd az 5.2-es pontot). Ügyeljen min- dig a szűrők feszes ülésére!

Használja a nedvesszíváshoz a habanyagszűrőt (16) (lásd az 5.2-es pontot). Ügyeljen mindig a szűrő feszes ülésére! Vízleeresztő csavar (1-es ábra) Nedvesszívásnál a tartály (8) egyszerű kiürítésé- hez ez egy vízleeresztő csavarral (19) van felsze- relve. Balracsavarás által megnyitni a vízleeresztő csavart (19) és leereszteni a folyadékot. Nedvesszívásnál a tartály maximális tölté- sállásának az elérésekor bezár a biztonsági úszószelep (5). Ennél megváltozik a készülék beszívózaja, hangosabb lesz. Kapcsolja ki a kés- züléket és ürítse ki a tartályt. Veszély! A nedves- szárazszívó nem alkalmas gyullékony folyadékok felszívására! A nedvesszíváshoz csak a mellékelt habanyagszűrőt használni!

Csatlakoztasa össze a szívótömlőt (11) a nedves- szárazszívó fúvókapcsolatával (10). Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 114Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 114 10.09.2021 08:32:5910.09.2021 08:32:59H

7. A hálózati csatlakozásvezeték

kicserélése Veszély! Ha ennek a készüléknek a hálózatra csatla- koztató vezetéke megsérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hason- lóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket.

8. Tisztítás, karbantartás és

pótalkatrész megrendelés Veszély! Minden tisztítási munka előtt kihúzni a hálózati csatlakozót.

Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszok- mentesen, amennyire csak lehet.

Azt ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.

8.2 A készülékfej (3) tisztítása

A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek meg- támadhatják a készülék műanyagrészeit.

8.3 A tartály tisztítása (8)

A tartályt, a szennyeződéstől függően vagy egy nedves posztóval és egy kevés kenőszappannal, vagy folyó víz alatt lehet megtisztítani.

8.4 A szűrő tisztítása

A redős szűrő (15) tisztítása Tisztítsa meg rendszeresen a redős szűrőt (15) azáltal, hogy óvatosan kiporolja és egy fi nom ke- fével vagy egy kéziseprővel megtisztítja. A habanyagszűrő (16) tisztítása A habanyagszűrőt (16) egy kevés kenőszappanal és folyó vízzel megtisztítani majd hagyni levegőn megszáradni.

Ellenőrizze le rendszeresen és minden használat előtt a nedves- szárazszívó szűrőjét feszes ülé- sére.

8.6 A pótalkatrész megrendelése:

Pótalkatrész megrendelésénél a következő ada- tokat kellene megadni;

A készülék cikk-számát

A készülék ident- számát

A szükséges pótalkatrész pótalkatrész számát Aktuális árak és információk a www.isc-gmbh.info alatt találhatóak.

újrahasznosítás A szállítási károk megakadályozására a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyag körforgásh- oz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémből és műanyagokból. A defektes készülékek nem tartoznak a háztar- tási hulladékok közé. Szakszerű megsemmisí- téshez le kellene a készüléket egy megfelelő gyűjtőhelyen adni. Ha nem ismerne ilyen gyűjtőhelyet, akkor érdeklődjön utánna a községi közigazgatásnál.

A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hőmérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolás- ban őrizni meg. Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 115Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 115 10.09.2021 08:32:5910.09.2021 08:32:59H

Csak az EU-országoknak Ne dobja az elektromos szerszámokat a háztartási hulladék közé! Az elektromos és elektronikus-öregkészülékek 2002/96/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz. Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alter- nativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tarto- zékait és segítőeszközeit A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett. Technikai változtatások jogát fenntartva Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 116Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 116 10.09.2021 08:32:5910.09.2021 08:32:59H

Szervíz-információk A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc- solatban a rendelkezésére állnak. Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés- zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség. Kategória Példa Gyorsan kopó részek* Kombiszívófej, hézagszívófej, kárpitos szívófej, villamos szerszám adapter stb. Fogyóeszköz/ fogyórészek* Redős szűrő, habanyagszűrő, piszokfelfogó zsák, kiegészítő szűrő, stb. Hiányzó részek

• nincs okvetlenül a szállítás terjedelmében! Hiányok vagy hibák esetén kérjük a hibaesetet a www.Einhell-Service.com alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést. Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 117Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 117 10.09.2021 08:33:0010.09.2021 08:33:00H

Garanciaokmány Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefo- non is, az alul megadott szervízszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy ter-

mészetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garan- ciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új

készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárí- tására vagy a készülék kicserélésére. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

3. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy ame- lyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok fi gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek. - károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre. - károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

4. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a

garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé- nyes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím

alatt: www.Einhell-Service.com. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehet őség miatt ki vannak zárva a garnci- ateljesítmény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal vissza- kap egy megjavított vagy egy új készüléket. Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garan- cia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni. Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira. Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 118Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 118 10.09.2021 08:33:0010.09.2021 08:33:00Dong/Product-ManagementAndreas Weichselgartner/General-Manager
