MANUAL DE USUARIO TCVC 1930 S EINHELL

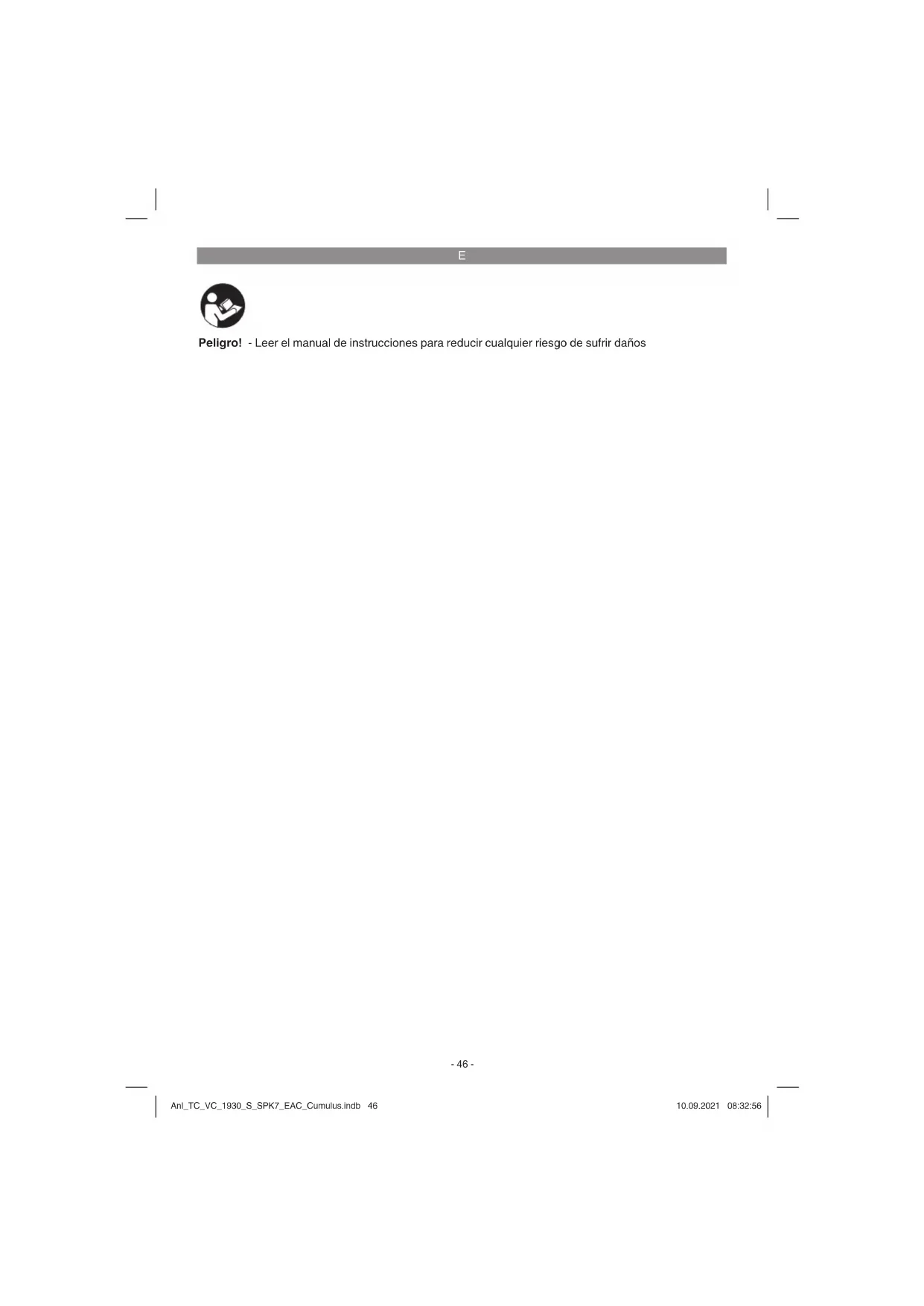

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 46Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 46 10.09.2021 08:32:5610.09.2021 08:32:56E

Peligro! Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar le- siones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/adver- tencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cual- quier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertenci- as de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Peligro! Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas inst- rucciones e indicaciones puede provocar descar- gas, incendios y/o daños graves. Guarde todas las instrucciones de seguridad e indicacio- nes para posibles consultas posteriores.

Atención: Es preciso leer detenidamente las instrucciones de uso antes del montaje y la puesta en servicio.

Controlar si la tensión de red coincide con la indicada en la placa de identificación.

Desenchufar el aparato si: no se está utili- zando, antes de abrirlo, así como antes de la limpieza y del mantenimiento.

No limpiar nunca el aparato con disolventes.

No tirar del cable para desenchufar el apa- rato.

No dejar nunca el aparato sin vigilancia cuan- do esté en funcionamiento.

Mantenerlo fuera del alcance de los niños.

Asegurarse de no dañar el cable, evitar pasar por encima del mismo, aplastarlo, tirar de él, etc.

El aparato no se utilizará si el cable de conexión a red no se encuentra en perfecto estado.

Al cambiar el cable de conexión a red se debe utilizar uno que coincida con los mo- delos indicados por el fabricante. Cable de conexión a red: H 05 VV - F 2 x 0,75 mm

No aspirar bajo ningún concepto: cerillas encendidas, cenizas no apagadas, colillas in- candescentes, materiales, vapores o líquidos inflamables, corrosivos o explosivos.

Este aparato no es indicado para aspirar pol- vos nocivos para la salud.

Guardar el aparato en un recinto seco.

No poner en funcionamiento un aparato que presente daños.

Sólo el servicio de asistencia autorizado po- drá efectuar reparaciones en el aparato.

Utilizar el aparato exclusivamente para los fines para los que ha sido diseñado.

Prestar especial atención durante la limpieza de escaleras.

Utilizar exclusivamente piezas de repuesto y accesorios originales. Este aparato no ha sido concebido para ser utiliz- ado por personas (incluyendo niños) cuyas capa- cidades estén limitadas física, sensorial o psíqui- camente, o que no dispongan de la experiencia y/o los conocimientos necesarios. Las personas aptas deberán recibir formación o instrucciones necesarias sobre el funcionamiento del aparato por parte de una persona responsable para su seguridad. Vigilar a los niños para asegurarse de que no jueguen con el aparato.

2. Descripción del aparato y

2.1 Descripción del aparato (fi g. 1-3)

4. Recipiente de fi ltraje

5. Válvula de fl otador de seguridad

6. Soporte para accesorios

9. Conexión de la manguera de aspiración

10. Conexión de soplado

11. Manguera de aspiración fl exible

12. Tubo de aspiración de 2 piezas

19. Tornillo para la purga de agua

20. Pieza intermedia

21. Tornillos de fi jación en la empuñadura

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Ser- vice Center o a la tienda especializada más cer- cana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente el aparato.

Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).

Comprobar que el volumen de entrega esté completo.

Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.

Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía. Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jue- guen con bolsas de plástico, láminas y pie- zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Manguera de aspiración

Tubo de aspiración de 2 piezas

Filtro plegado con tapa

Tornillo de fijación para empuñadura (2 uds.)

Manual de instrucciones original El aparato está equipado con una cadena (z) en la base del recipiente. Sirve para evitar la carga estática durante la utilización.

El aspirador en seco y húmedo ha sido conce- bido para aspirar materiales sólidos y líquidos utilizando el fi ltro correspondiente. El aparato no es indicado para aspirar materiales infl amables, explosivos ni perjudiciales para la salud. La máquina sólo debe emplearse para aquellos casos para los que se ha destinado su uso. Cual- quier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el respon- sable es el usuario u operario de la máquina. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como acti- vidades similares.

4. Características técnicas

5. Antes de la puesta en marcha

Aviso! Antes de conectar la máquina, asegurarse de que los datos de la placa de identifi cación coinci- dan con los datos de la red eléctrica. ¡Conectar el aparato solo a un enchufe con pues- ta a tierra!

5.1 Montaje del aparato

Montaje del cabezal del aparato (fi g. 6) El cabezal del aparato (3) está sujeto al recipien- te (8) por medio de ganchos de cierre (7). Para sacar el cabezal (3), abrir los ganchos de cierre (7) y extraer el cabezal (3). Al montar el cabezal (3) asegurarse de que los ganchos de cierre (7) se enclaven bien. Montaje de las ruedas (fi g. 5) Montar las ruedas según se indica en la fi gura 5. Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 48Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 48 10.09.2021 08:32:5710.09.2021 08:32:57E

Montaje de la empuñadura (fi g. 4) Montar la empuñadura (1) utilizando un destor- nillador.

5.2 Montaje del fi ltro

Advertencia! ¡No utilizar nunca el aspirador en seco y húmedo sin fi ltro! ¡Asegurarse de que los fi ltros estén siempre bien colocados! Montaje del fi ltro de espuma (fi g. 7) Para aspirar en húmedo colocar el fi ltro de espu- ma (16) sobre el recipiente de fi ltraje (fi g. 2/4).¡El fi ltro plegado (15) ya instalado no es adecuado para la aspiración en húmedo! Montaje del fi ltro plegado (fi g. 8) Para aspirar en seco colocar el fi ltro plegado (15) en el recipiente de fi ltraje (fi g. 2/4). ¡El fi ltro plegado (15) está indicado únicamente para la aspiración en seco! Montaje de la bolsa de recogida (no se incluye en el volumen de entrega) Para aspirar suciedad fi na y seca recomendamos montar adicionalmente la bolsa de recogida. De esta forma el fi ltro plegado (15) permanecerá limpio durante más tiempo, prolongando así la potencia de aspiración. Asimismo se facilita la eli- minación del polvo. Colocar la bolsa de recogida sobre la perforación de aspiración. La bolsa de recogida está indicada únicamente para la aspi- ración en seco.

5.3 Montaje de la manguera de aspiración

(fi g. 9-12) Dependiendo del tipo de uso, conectar la manguera de aspiración (11) a la conexión corre- spondiente del aspirador en seco y húmedo. Aspirar Conectar la manguera de aspiración (11) a la conexión de la manguera (9) Soplar Conectar la manguera de aspiración (11) a la conexión de soplado (10) Para prolongar la manguera de aspiración (11) se pueden encajar uno o varios elementos del tubo de aspiración de 2 piezas (12) en la manguera (11).

5.4 Boquillas aspiradoras

Boquilla multiuso (13) La boquilla multiuso (13) es indicada para aspirar materiales sólidos y líquidos en superfi cies medi- anas a grandes.

Posición 0: Off Posición I: Modo normal

6.2 Aspiración en seco

Para aspirar en seco utilizar un fi ltro plegado (15). Adicionalmente se puede montar una bolsa de recogida. (Véase punto 5.2). ¡Asegurarse de que los fi ltros estén siempre bien colocados!

6.3 Aspiración en húmedo

Para aspirar en húmedo utilizar el fi ltro de espu- ma (16) (véase punto 5.2). ¡Asegurarse de que el fi ltro esté siempre bien colocado! Tornillo para la purga de agua (fi g. 1) El recipiente (8) está provisto de un tornillo para la purga de agua (19) con el fi n de facilitar su vaciado en caso de aspirar en húmedo. Abrir el tornillo para la purga de agua (19) girándolo hacia la izquierda y dejar que salga el líquido. En la aspiración en húmedo, la válvula de fl otador de seguridad (5) se cierra una vez alcanzado el nivel de llenado máximo en el recipiente. En tal caso, el ruido de aspiración del aparato aumenta. Apagar el aparato y vaciar el recipiente. Peligro! El aspirador en seco y húmedo no ha sido conce- bido para aspirar líquidos infl amables. ¡Para as- pirar en húmedo, utilizar sólo el fi ltro de espuma suministrado!

Conectar la manguera de aspiración (11) al em- palme de soplado (10) del aspirador en seco y húmedo. Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 49Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 49 10.09.2021 08:32:5710.09.2021 08:32:57E

7. Cambio del cable de conexión a

la red eléctrica Peligro! Cuando el cable de conexión a la red de este aparato esté dañado, deberá ser sustituido por el fabricante o su servicio de asistencia técnica o por una persona cualifi cada para ello, evitando así cualquier peligro.

8. Mantenimiento, limpieza y pedido

de piezas de repuesto Peligro! Desenchufar el aparato siempre antes de realizar cualquier trabajo de limpieza.

Evitar al máximo posible que la suciedad y el polvo se acumulen en los dispositivos de seguridad, las rendijas de ventilación y la car- casa del motor.

Se recomienda limpiar el aparato tras cada uso.

8.2 Limpieza del cabezal del aparato (3)

Limpiar el aparato de forma periódica con un paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes; ya que podrían deteriorar las piezas de plástico del aparato.

8.3 Limpieza del recipiente (8)

Dependiendo del nivel de suciedad, el recipiente se puede limpiar con un paño húmedo, un poco de jabón blando y agua abundante.

8.4 Limpieza del fi ltro

Limpieza del fi ltro plegado (15) Limpiar regularmente el fi ltro plegado (15) sacu- diéndolo con cuidado y limpiándolo con un cepillo blando o una escobilla. Limpieza del fi ltro de espuma (16) Limpiar el fi ltro de espuma (16) con un poco de jabón blando y con abundante agua y dejar que se seque al aire.

Controlar regularmente el fi ltro del aspirador en seco y húmedo y asegurarse siempre de que esté bien sujeto.

8.6 Pedido de piezas de repuesto:

A la hora de pasar pedido de piezas de repuesto, es preciso indicar los siguientes datos:

Número de artículo del aparato

Número de identificación del aparato

Número de la pieza de repuesto requerida Los precios y la información actual se hallan en www.isc-gmbh.info

9. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecu- ada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.

Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encuentra entre los 5 y 30˚C. Guardar la herramienta eléctrica en su embalaje original. Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 50Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 50 10.09.2021 08:32:5710.09.2021 08:32:57E

Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi- co para facilitar su posterior reciclaje. Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade- cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados. Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH. Nos reservamos el derecho a realizar modifi caciones técnicas Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 51Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 51 10.09.2021 08:32:5710.09.2021 08:32:57E

Información de servicio En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo. Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo. Categoría Ejemplo Piezas de desgaste* Boquilla multiuso, boquilla esquinera, boquilla ce- pillo, adaptador de herramienta eléctrica, etc. Material de consumo/Piezas de consumo* Filtro plegado, fi ltro de espuma, bolsa de recogi- da, fi ltro adicional, etc. Falta de piezas *¡no tiene por qué estar incluido en el volumen de entrega! En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De- scriba exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)? Describa ese fallo en el funcionamiento. Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 52Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 52 10.09.2021 08:32:5710.09.2021 08:32:57E

Certifi cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci- ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas

naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno- ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra- dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del

fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento. - Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre- carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o infl uencias externa (como, p. ej., daños por caídas). - Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ- cido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho

de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta- das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en:

www.Einhell-Service.com. Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta. Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el aparato a nuestra dirección de servicio técnico. Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a la información de servicio de este manual de instrucciones. Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 53Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 53 10.09.2021 08:32:5710.09.2021 08:32:57P

18. Bocal para juntas
