Produkttyp	Vatten- och dammsugare
Märke	Einhell
Modell	TCVC 1930 S
Tankvolym	30 liter
Vikt	5,5 kg
Spänning	220-240 V ~ 50/60 Hz
Effektförbrukning	1500 W
Skyddsklass	II (dubbel isolering)
Huvudfunktioner	Torrsugning, våtsugning, blåsfunktion
Filter	Veckfilter (torrt), skumfilter (vätskor)
Medföljande tillbehör	Sugslang, 2-delat rör, kombinationsborste, platmunstycke, 4 hjul, mellanstycke, fästskruvar
Säkerhet	Flottörventil (automatisk avstängning vid max vätskenivå), manuell avstängning
Kabellängd	Ej specificerad, cirka 3 meter (uppskattning)
Ljudnivå	Ej specificerad, cirka 75 dB(A) (uppskattning)
Användning	Hushåll (gör-det-själv, trädgård)
Underhåll	Regelbunden filterrengöring, tömning av tanken, rengöring med fuktig trasa
Tankmaterial	Slagtålig plast
Garanti	24 månader (villkor i bruksanvisning)

Vanliga frågor - TCVC 1930 S EINHELL

Hur använder jag dammsugaren för att suga vätskor?

För att suga vätskor, byt ut veckfiltret mot det medföljande skumfiltret. Trä det över filterkorgen. Se till att tanken inte överstiger maxnivån; flottörventilen stoppar sugningen automatiskt. Efter användning, töm tanken via avtappningspluggen.

Vilka filter ska användas för torrsugning?

För torrsugning, använd veckfiltret (redan monterat vid leverans). Du kan lägga till en dammsugarpåse (medföljer ej) för att underlätta tömning och skydda filtret. Använd aldrig apparaten utan filter.

Hur monterar jag handtaget och hjulen?

Montera handtaget (1) med de medföljande skruvarna med en skruvmejsel (se fig. 4). För hjulen (fig. 5), tryck in de 4 hjulen i uttagen under tanken. Apparatens huvud fästs med låskrokarna.

Kan jag använda dammsugaren för farligt damm?

Nej, denna apparat är inte lämplig för sugning av hälsofarligt damm (t.ex. asbest, giftigt damm). Den är avsedd för ofarligt hushållsdamm.

Hur rengör jag filtren?

Veckfiltret rengörs genom att försiktigt knacka det eller med en fin borste. Skumfiltret tvättas i tvålvatten och lufttorkas. Använd aldrig lösningsmedel. Kontrollera filtren före varje användning.

Vad gör jag om dammsugaren plötsligt stannar vid våtsugning?

Det är normalt: flottörventilen stängs när tanken är full. Motorljudet ändras (blir högre). Stäng av apparaten och töm tanken via avtappningspluggen eller genom att ta bort huvudet.

Hur använder jag blåsfunktionen?

För att blåsa, anslut sugslangen till blåsanslutningen (10) på apparatens huvud. Du kan då blåsa bort lätta skräp (löv, sågspån). Obs: rikta inte blåset mot personer eller djur.

Vilken effekt och kapacitet har denna dammsugare?

Effektförbrukningen är 1500 W och tankvolymen 30 liter. Den fungerar på nätspänning 220-240 V ~ 50/60 Hz. Vikt: 5,5 kg.

Hur byter jag nätkabeln?

Om kabeln är skadad måste den bytas ut av tillverkaren, dess serviceverkstad eller en kvalificerad person (risk för elchock). Dra inte i kabeln för att koppla ur.

Var hittar jag reservdelar?

Reservdelar (filter, påsar, tillbehör) finns på webbplatsen www.isc-gmbh.info eller via Einhells service. Ange apparattyp, artikelnummer och delnummer.

BRUKSANVISNING TCVC 1930 S EINHELL

S Original-bruksanvisning Våt- och torrsugare

7 C E EAC

Monter hjulene som vist på fi g. 5.

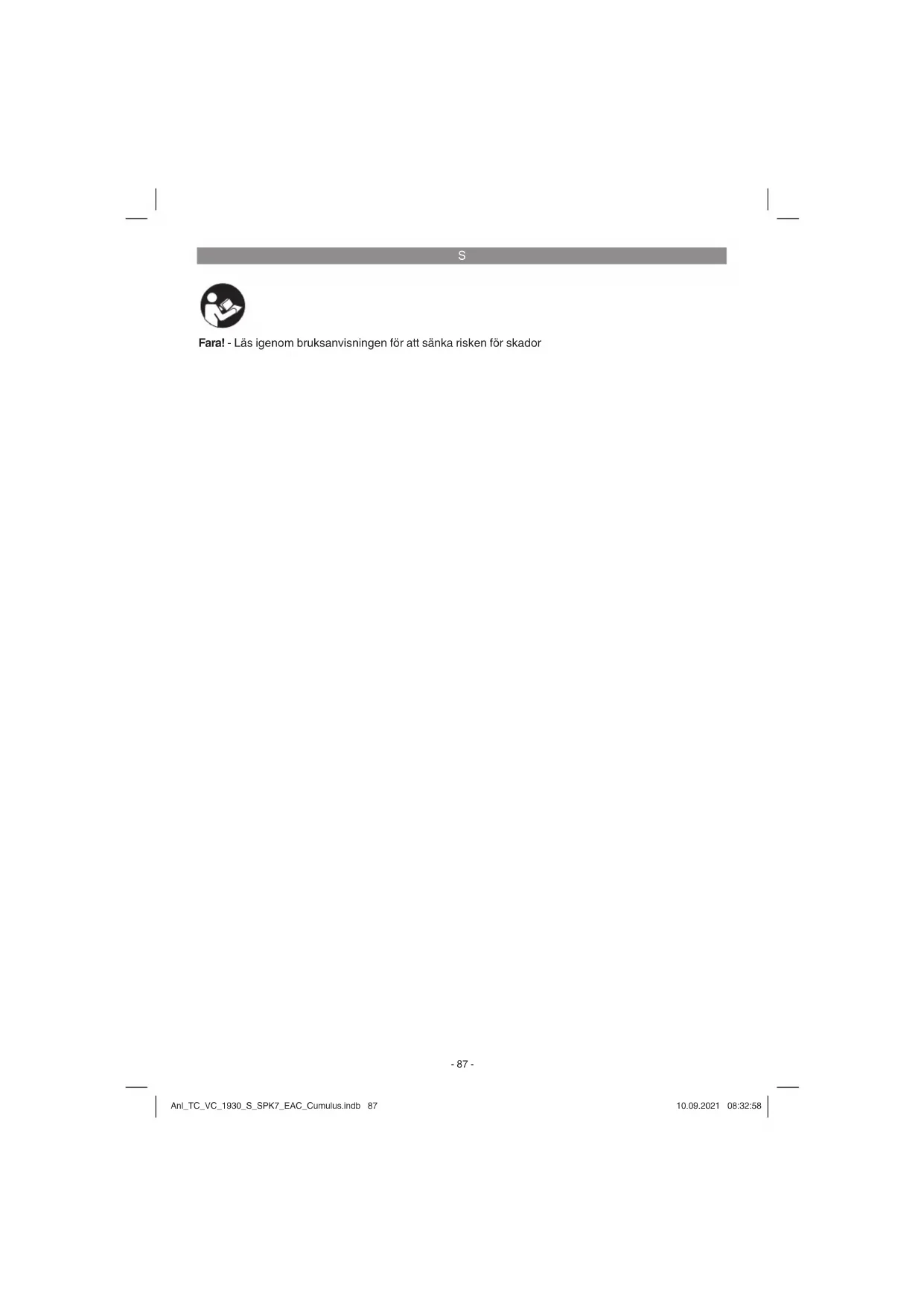

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador

S

Fara!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säkerhetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

• Obs! Beakta tvunget bruksanvisningen innan du monterar och använder maskinen.
• Kontrollera att nätspänningen som anges på märkskylten typskylten stämmer överens med nätspänningen i vägguttaget.
• Dra ut stickkontakten: om maskinen inte används, innan maskinen öppnas samt inför rengöring och underhåll.
  • Rengör aldrig maskinen med lösningsmedel.
• Dra inte i kabeln för att ta ut stickkontakten ur vägguttaget.
• Lämna inte maskinen utan uppsikt om den är klar för användning.
• Vidtag lämpliga åtgärder för att förhindra att barn kommer åt maskinen.
• Se till att nätkabeln inte körs över, kläms in, utsätts för dragpåkänning eller liknande påfrestningar, eftersom det då finns risk för att den skadas.
• Maskinen får endast användas om nätkabeln är i fullgott skick.
• Om nätkabeln byts ut måste den nya kabeln vara av samma version som anges av tillverkaren. Nätkabel: H 05 VV - F 2 x 0,75 mm ^2 .
• Sug aldrig in brinnande tändstickor, glödande aska eller cigarettefimpar, brännbara, frätande, brandfarliga eller explosiva ämnen, ångor och vätskor.
• Denna maskin är inte avsedd för uppsugning av hälsofarligt damm.

• Förvara maskinen i ett torrt utrymme.
• Använd inte maskinen om den är skadad.
• Service får endast utföras av behörig kundtjänst.
- Använd endast maskinen till de ändamål den är avsedd för.
• Var mycket försiktig när du rengör trappor.
- Använd endast originaltillbehör och -reservdelar.

Denna maskin är inte avsedd att användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristfällig erfarenhet och/eller kunskap, såvida inte en person som ansvarar för säkerheten håller uppsikt eller ger instruktioner om korrekt användning av maskinen. Håll barn under uppsikt för att förhindra att de använder maskinen som leksak.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1-3)

1. Handtag
2. Strömbrytare
3. Kåpa
4. Filterkorg
5. Säkerhetsfl ottörventil
6. Tillbehörsfäste
7. Snäpplås
8. Behållare
9. Anslutning sugslang
10. Blåsanslutning
11. Böjlig sugslang
12. Sugrör med 2 delar
13. Kombinationsmunstycke
14. Hjul
15. Veckfi Iter
16. Skumfi Iter
17. Krokar för kabelupplindning
18. Elementmunstycke
19. Avtappningsplugg för vatten
20. Mellanstycke
21. Fästskruvar vid handtaget

S

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller byggmarknaden där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i garantibestämmelserna i slutet av bruksanvisningen.

• Öppna förpackningen och ta försiktigt ut produkten ur förpackningen.
• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).
• Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

• Handtag
• Sugslang
  • Sugrör med 2 delar
  • Kombinationsmunstycke
  • 4 st länkhjul
  • Veckfilter med lock
• Skumfilter
• Mellanstycke
  • Fästskruv för handtag (2 st)
  • Elementmunstycke
  • Original-bruksanvisning

Maskinen är utrustad med en kedja (z) vid behållarens botten. Denna används för att reducera den statiska uppladdningen under användning.

3. Ändamålsenlig användning

Våt- och torrsugaren är avsedd för våt- och torrsugning med ett passande fi liter. Maskinen är inte avsedd för uppsugning av brännbara, explosiva eller hälsofarliga ämnen.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

4. Tekniska data

Nätspänning ......220-240 V \~ 50/60 Hz
Effektförbrukning 1 500 W
Behållarens volym 30 l
Vikt 5,5 kg
Skyddsklass

5. Före användning

Varning! Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data.

Maskinen får endast anslutas till ett jordat stickut- tag!

5.1 Montera maskinen

Montera kåpan (bild 6)

Maskinens kåpa (3) har fästs vid behållaren (8) med snäpplås (7). För att käpan (3) ska kunna tas av måste först snäpplåsen (7) öppnas. Därefter kan käpan (3) tas av. När käpan (3) monteras måste man se till att snäpplåsen (7) hakar in rätt.

S

Montera länkhjulen (bild 5)

Montera hjulen enligt beskrivningen i bild 5.

Montera handtaget (bild 4)

Använd aldrig våt- och torrsugaren utan fi liter.

Kontrollera alltid att fi ltren sitter fast.

Montera skumfi ltret (bild 7)

Om du vill våtsuga måste du dra det bifogade skumfiltret (16) över filterkorgen (bild 2/4). Veckfi ltret (15) som är monterat vid leverans är inte lämpligt för våtsugning.

Montera veckfi ltret (bild 8)

Om du vill torrsuga måste du skjuta veckfi ltret (15) på filterkorgen (bild 2/4). Veckfiltret (15) är endast avsett för torrsugning.

Montera dammpåsen

(medföljer ej)

För att fi n och torr smuts ska kunna sugas upp rekommenderar vi att du dessutom monterar dammpåsen. Därigenom hålls veckfi ltret (15) rent längre tid och sugprestandan bibehålls längre. Dessutom blir det lättare att hantera dammet som ska kastas. Dra dammpåsen över insugningsöppningen. Dammpåsen är endast avsedd för torrsugning.

5.3 Montera sugslangen (bild 9-12)

Beroende på aktuell användning ska sugslangen (11) kopplas till en passande anslutning på våt- och torrsugaren.

Sugfunktion

Anslut sugslangen (11) till suganslutningen (9).

Blåsfunktion

Anslut sugslangen (11) till blåsanslutningen (10).

Om du vill förlänga sugslangen (11) kan du ansluta ett eller fl era element som hör till det 2-delade sugröret (12) till sugslangen (11).

5.4 Sugmunstycken

Kombinationsmunstycke (13)

Kombinationsmunstycket (13) är avsett för upp- sugning av fasta ämnen och vätskor på medelsto- ra till stora ytor.

6. Använda

6.1 Strömbrytare (bild 2/2)

Brytarläge 0: Från

Brytarläge I: Normaldrift

6.2 Torrsugning

Använd veckfi ltret (15) vid torrsugning. Dessutom kan en dammpåse monteras (se punkt 5.2).

Kontrollera alltid att fi ltren sitter fast.

6.3 Våtsugning

Använd skumfi ltret (16) vid vätsugning (se punkt 5.2).

Kontrollera alltid att fi ltret sitter fast!

Beskrivning av maskinen (bild 1)

För att förenkla tömningen av behållaren (8) vid vätsugning är den utrustad med en vattenav- tappningsplugg (19). Öppna vattenavtappnings- pluggen (19) genom att vrida den åt vänster och tappa sedan av vätskan.

Vid vätsugning stängs säkerhetsfl ottörventilen (5) efter att maximal nivå uppnåtts i behållaren. Därefter stiger sugljudet från maskinen. Slå ifrån maskinen och töm behållaren.

Fara!

Våt- och torrsugaren är inte lämpad för uppsugning av brännbara vätskor. Använd endast det bifogade skumfi ltret vid vätsugning.

6.4 Blåsfunktion

Anslut sugslangen (11) till blåsanslutningen (10) på våt- och torrsugaren.

Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars fi nns risk för personskador.

S

8. Rengöring, Underhåll och reservdelsbeställning

Fara! Dra alltid ut stickkontakten inför alla rengöringsarbeten.

8.1 Rengöra maskinen

• Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt.
• Vi rekommenderar att du rengör maskinen direkt efter varje användningstillfälle.

8.2 Rengöra kåpan (3)

Rengör maskinen regelbundet med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar.

8.3 Rengöra behållaren (8)

Beroende på nedsmutsningsgraden kan behållaren rengöras med en fuktig duk och en aning såpa, eller under rinnande vatten.

8.4 Rengöra fi Itren

Rengöra veckfi ltret (15)

Rengör veckfi ltret (15) regelbundet. Slå ur det försiktigt och rengör det sedan med en fi n borste eller en handborste.

Rengöra skumfi ltret (16)

Rengör skumfi ltret (16) med en aning såpa under rinnande vatten och låt det sedan lufttorka.

8.5 Underhåll

Kontrollera regelbundet och inför varje användning att fi Itren i våt- och torrsugaren sitter fast ordentligt.

8.6 Reservdelsbeställning

Ange följande information när du beställer reservdelar:

• Produkttyp
  • Produktensartikelnummer
  • ProduktensID-nr.
  • Reservdelsnumret för reservdelen
  Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

10. Förvaring

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30°C. Förvara elverktyget i originalförpackningen.

S

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Ätervinnings-alternativ till begäran om återsändning:

Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom reparation och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel
Slitagedelar* Kombinationsmunstycke, elementmunstycke,möbelmunstycke, elverktygsadapter osv.
Förbrukningsmaterial/förbrukningsdelar*	Veckfilter, skumfilter, dammpåse, extrafilter osv.
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

• Fungerade produkten först eller var den defekt från början?
• Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
  Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
  Beskriv den felaktiga funktionen.

S

Garantibevis

Bästa kund,

våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.
3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.

• Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned).

• Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage.

• Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

• Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifieras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.
