MANUALE UTENTE TCVC 1930 S EINHELL

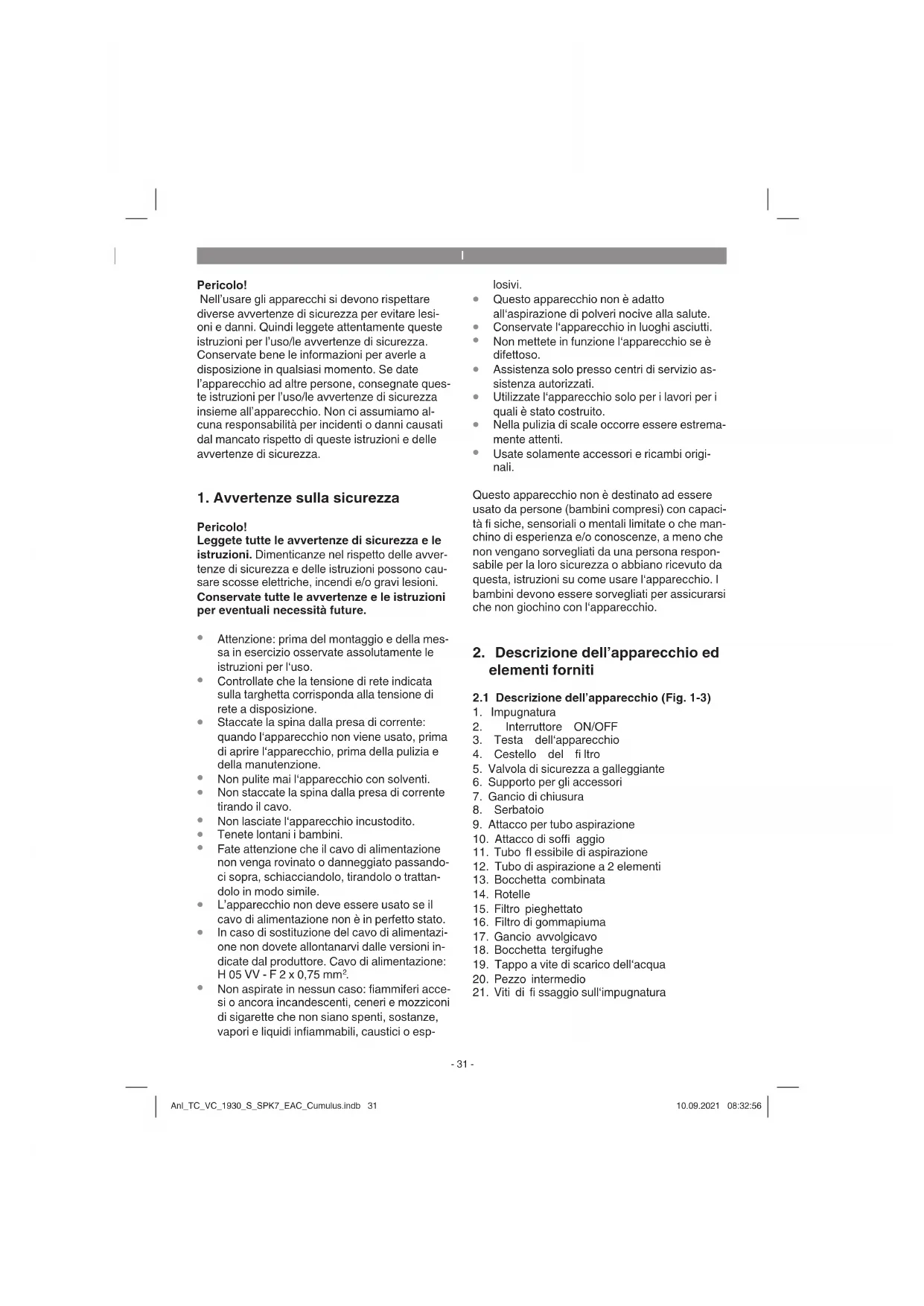

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

Attenzione: prima del montaggio e della mes- sa in esercizio osservate assolutamente le istruzioni per l‘uso.

Controllate che la tensione di rete indicata sulla targhetta corrisponda alla tensione di rete a disposizione.

Staccate la spina dalla presa di corrente: quando l‘apparecchio non viene usato, prima di aprire l‘apparecchio, prima della pulizia e della manutenzione.

Non pulite mai l‘apparecchio con solventi.

Non staccate la spina dalla presa di corrente tirando il cavo.

Non lasciate l‘apparecchio incustodito.

Tenete lontani i bambini.

Fate attenzione che il cavo di alimentazione non venga rovinato o danneggiato passando- ci sopra, schiacciandolo, tirandolo o trattan- dolo in modo simile.

L’apparecchio non deve essere usato se il cavo di alimentazione non è in perfetto stato.

In caso di sostituzione del cavo di alimentazi- one non dovete allontanarvi dalle versioni in- dicate dal produttore. Cavo di alimentazione: H 05 VV - F 2 x 0,75 mm

Non aspirate in nessun caso: fiammiferi acce- si o ancora incandescenti, ceneri e mozziconi di sigarette che non siano spenti, sostanze, vapori e liquidi infiammabili, caustici o esp- losivi.

Questo apparecchio non è adatto all‘aspirazione di polveri nocive alla salute.

Conservate l‘apparecchio in luoghi asciutti.

Non mettete in funzione l‘apparecchio se è difettoso.

Assistenza solo presso centri di servizio as- sistenza autorizzati.

Utilizzate l‘apparecchio solo per i lavori per i quali è stato costruito.

Nella pulizia di scale occorre essere estrema- mente attenti.

Usate solamente accessori e ricambi origi- nali. Questo apparecchio non è destinato ad essere usato da persone (bambini compresi) con capaci- tà fi siche, sensoriali o mentali limitate o che man- chino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona respon- sabile per la loro sicurezza o abbiano ricevuto da questa, istruzioni su come usare l‘apparecchio. I bambini devono essere sorvegliati per assicurarsi che non giochino con l‘apparecchio.

5. Valvola di sicurezza a galleggiante

6. Supporto per gli accessori

7. Gancio di chiusura

9. Attacco per tubo aspirazione

10. Attacco di soffi aggio

11. Tubo fl essibile di aspirazione

12. Tubo di aspirazione a 2 elementi

15. Filtro pieghettato

19. Tappo a vite di scarico dell‘acqua

20. Pezzo intermedio

21. Viti di fi ssaggio sull‘impugnatura

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto o al centro fai-da-te competente più vicino. Al riguardo fate attenzione alla Tabella Garanzia nelle disposizioni di garanzia alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Tubo flessibile di aspirazione

Tubo di aspirazione a 2 elementi

Filtro pieghettato con coperchio

Filtro di gommapiuma

Vite di fissaggio per impugnatura (2x)

Bocchetta tergifughe

Istruzioni per l’uso originali L’apparecchio è dotato di una catena (z) sul fondo del serbatoio. Serve a ridurre lo sviluppo di cari- che elettrostatiche durante l‘utilizzo.

L‘aspiratutto è adatto per l‘aspirazione a secco / a umido utilizzando il rispettivo fi ltro. L‘apparecchio non è destinato all‘aspirazione di sostanze infi am- mabili, esplosive o dannose per la salute. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

5. Prima della messa in esercizio

Avvertenza! Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi ca- zione corrispondano a quelli di rete. L‘apparecchio deve essere collegato solo ad una presa con messa a terra!

5.1 Montaggio dell‘apparecchio

Montaggio della testa dell‘apparecchio (Fig. 6) La testa dell‘apparecchio (3) è fi ssata al serbatoio (8) con il gancio di chiusura (7). Per togliere la testa dell‘apparecchio (3), aprite il gancio di chi- usura (7) e togliete la testa dell‘apparecchio (3). Nel montare la testa dell‘apparecchio (3) badate che il gancio di chiusura (7) scatti correttamente. Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 32Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 32 10.09.2021 08:32:5610.09.2021 08:32:56I

Montaggio delle rotelle (Fig. 5) Montate le ruote come mostrato nella Fig. 5. Montaggio dell‘ impugnatura (Fig. 4) Montate l‘impugnatura (1) con un cacciavite.

5.2 Montaggio dei fi ltri

Avviso! Non usate mai l‘aspiratutto senza fi ltro! Controllate sempre che i fi ltri siano ben fi ssati! Montaggio del fi ltro di gommapiuma (Fig. 7) Per l‘aspirazione a umido infi late il fi ltro di gom- mapiuma accluso (16) sopra il cestello del fi ltro (Fig. 2/4). Il fi ltro pieghettato (15), già montato alla consegna, non è adatto per l‘aspirazione a umido! Montaggio del fi ltro pieghettato (Fig. 8) Per l‘aspirazione a secco spingete il fi ltro pieg- hettato (15) sul cestello del fi ltro (Fig. 2/4). Il fi ltro pieghettato (15) è adatto solo per l‘aspirazione a secco! Montaggio del sacco di raccolta dello sporco (non compreso nella fornitura) Per l‘aspirazione di sporco fi ne e secco si con- siglia di montare anche il sacco di raccolta dello sporco. In tal modo il fi ltro pieghettato (15) rimane libero più a lungo e la potenza aspirante è mante- nuta più a lungo. Inoltre si facilita lo smaltimento della polvere. Infi late il sacco di raccolta dello sporco sull‘apertura d‘aspirazione. Il sacco di rac- colta dello sporco è adatto solo per l‘aspirazione a secco.

5.3 Montaggio del tubo fl essibile di aspirazio-

ne (Fig. 9-12) A seconda dello scopo di utilizzo, collegate il tubo fl essibile di aspirazione (11) con l‘attacco dell‘aspiratutto. Aspirazione Inserite il tubo fl essibile di aspirazione (11) nel relativo attacco (9). Soffi aggio Inserite il tubo fl essibile di aspirazione (11) nell‘attacco di soffi aggio (10). Per prolungare il tubo fl essibile di aspirazione (11) potete applicare uno o più dei 2 elementi del tubo di aspirazione (12) al tubo fl essibile di aspirazione (11).

5.4 Bocchette di aspirazione

Bocchetta combinata (13) La bocchetta combinata (13) è adatta all‘aspirazione di solidi e liquidi su superfi ci da medie a grandi.

Posizione dell‘interruttore 0: Spento Posizione dell‘interruttore I: Esercizio normale

6.2 Aspirazione a secco

Per l‘aspirazione a secco usate il fi ltro pieghettato (15). Potete inoltre montare un sacco di raccolta dello sporco (vedi punto 5.2). Controllate sempre che i fi ltri siano ben fi ssati!

6.3 Aspirazione a umido

Per l‘aspirazione ad umido impiegate il fi ltro di gommapiuma (16) (vedi punto 5.2). Controllate sempre che il fi ltro sia ben fi ssato! Tappo a vite di scarico (Fig. 1) Per svuotare il serbatoio (8) con più facilità nel caso di aspirazione di liquidi, il serbatoio è dotato di un tappo a vite di scarico dell‘acqua (19). Aprite il tappo a vite di scarico dell‘acqua (19) ruotando- lo a sinistra e fate defl uire il liquido. In caso di aspirazione a umido, la valvola di sicurezza a galleggiante (5) si chiude al raggi- ungimento del livello massimo di riempimento del serbatoio. In tal caso cambia il rumore di as- pirazione, che diventa più forte. Spegnete quindi l’apparecchio e svuotate il serbatoio. Pericolo! L‘aspiratutto non è adatto all‘aspirazione di liquidi infi ammabili! Per l‘aspirazione di liquidi impiegate solo il fi ltro di gommapiuma accluso!

7. Sostituzione del cavo di

alimentazione Pericolo! Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli.

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Pericolo! Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

Tenete il più possibile liberi da polvere e sporco i dispositivi di protezione, le fessure di aerazione e la carcassa del motore.

Consigliamo di pulire l‘apparecchio subito dopo averlo usato.

8.2 Pulizia della testa dell‘apparecchio (3)

Pulite l‘apparecchio regolarmente con un panno umido e un po‘ di sapone. Non usate detergenti o solventi, perché questi ultimi potrebbero dann- eggiare le parti in plastica dell‘apparecchio.

8.3 Pulizia del serbatoio (8)

A seconda del tipo di sporco potete pulire il ser- batoio con un panno umido ed un po‘ di sapone, oppure sotto acqua corrente.

8.4 Pulizia dei fi ltri

Pulizia del fi ltro pieghettato (15) Pulite regolarmente il fi ltro pieghettato (15) bat- tendolo delicatamente e passandolo con una spazzola fi ne o con uno scopino. Pulizia del fi ltro di gommapiuma (16) Pulite il fi ltro di gommapiuma (16) con un po‘ di sapone sotto acqua corrente e lasciatelo asciuga- re all‘aria.

Controllate regolarmente e prima di ogni utilizzo che il fi ltro dell‘aspiratutto sia ben fi ssato.

8.6 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non ac- cessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori- ginale. Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 34Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 34 10.09.2021 08:32:5610.09.2021 08:32:56I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 35Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 35 10.09.2021 08:32:5610.09.2021 08:32:56I

Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Categoria Esempio Parti soggette ad usura * Boccetta combinata, bocchetta tergifug- he, bocchetta per imbottiti, adattatore per l‘elettroutensile, ecc. Materiale di consumo/parti di consumo * Filtro pieghettato, fi ltro di gommapiuma, sacchet- to di raccolta dello sporco, fi ltro addizionale, ecc. Parti mancanti

• non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris- pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 36Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 36 10.09.2021 08:32:5610.09.2021 08:32:56I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen- tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li- mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a infl ussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.Einhell-Service.com. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nost- ra prestazione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 37Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 37 10.09.2021 08:32:5610.09.2021 08:32:56NL
