TCVC 1930 S - Støvsuger EINHELL - Gratis brugsanvisning og manual

Produkttype	Vand- og støvsuger
Mærke	Einhell
Model	TCVC 1930 S
Beholderens volumen	30 liter
Vægt	5,5 kg
Forsyningsspænding	220-240 V ~ 50/60 Hz
Optagen effekt	1500 W
Beskyttelsesklasse	II (dobbelt isolering)
Hovedfunktioner	Tørsugning, væskesugning, blæsefunktion
Filtre	Foldefilter (tørt), skumfilter (væsker)
Medfølgende tilbehør	Sugeslange, 2-delt rør, kombinationsbørste, flad dyse, 4 hjul, mellemstykke, fastgørelsesskruer
Sikkerhed	Floderventil (automatisk stop ved maks. væskeniveau), manuel stop
Kabellængde	Ikke specificeret, ca. 3 meter (estimat)
Lydniveau	Ikke specificeret, ca. 75 dB(A) (estimat)
Anvendelse	Husholdning (gør-det-selv, have)
Vedligeholdelse	Regelmæssig rengøring af filtre, tømning af beholder, rengøring med fugtig klud
Beholdermateriale	Slidstærk plast
Garanti	24 måneder (betingelser i vejledningen)

Ofte stillede spørgsmål - TCVC 1930 S EINHELL

Hvordan bruger jeg støvsugeren til at suge væsker?

For at suge væsker skal du erstatte foldefilteret med det medfølgende skumfilter. Sæt det over filterburet. Sørg for, at beholderen ikke overstiger maksimumsniveauet; floderventilen stopper sugningen automatisk. Efter brug tømmes beholderen via aftapningsproppen.

Hvilke filtre skal jeg bruge til tørsugning?

Til tørsugning skal du bruge foldefilteret (allerede monteret ved levering). Du kan tilføje en støvpose (medfølger ikke) for at lette tømning og beskytte filteret. Brug aldrig apparatet uden filter.

Hvordan monteres håndtaget og hjulene?

Monter håndtaget (1) med de medfølgende skruer ved hjælp af en skruetrækker (se fig. 4). Til hjulene (fig. 5) sættes de 4 hjul i lejerne under beholderen. Apparatets hoved fastgøres med låsekroge.

Kan jeg bruge støvsugeren til farligt støv?

Nej, dette apparat er ikke egnet til sugning af sundhedsfarligt støv (f.eks. asbest, giftigt støv). Det er beregnet til ikke-farligt husholdningsstøv.

Hvordan rengør jeg filtrene?

Foldefilteret rengøres ved at banke det forsigtigt eller med en fin børste. Skumfilteret vaskes i sæbevand og lufttørres. Brug aldrig opløsningsmidler. Kontrollér filtrene før hver brug.

Hvad gør jeg, hvis støvsugeren stopper pludselig under væskesugning?

Det er normalt: floderventilen lukker, når beholderen er fuld. Motorens lyd ændres (bliver skarpere). Sluk apparatet og tøm beholderen via aftapningsproppen eller ved at fjerne hovedet.

Hvordan bruger jeg blæsefunktionen?

Til blæsning tilsluttes sugeslangen til blæsetilslutningen (10) på apparatets hoved. Du kan derefter blæse lette affaldspartikler (blade, savsmuld) væk. Advarsel: ret ikke blæseren mod personer eller dyr.

Hvad er effekten og kapaciteten på denne støvsuger?

Den optagne effekt er 1500 W, og beholderens volumen er 30 liter. Den kører på netspænding 220-240 V ~ 50/60 Hz. Vægt: 5,5 kg.

Hvordan skifter jeg netledningen?

Hvis ledningen er beskadiget, skal den udskiftes af producenten, dens serviceafdeling eller en kvalificeret person (fare for elektrisk stød). Træk ikke i ledningen for at tage stikket ud.

Hvor finder jeg reservedele?

Reservedele (filtre, poser, tilbehør) fås på hjemmesiden www.isc-gmbh.info eller hos Einhells kundeservice. Angiv apparattype, artikelnummer og delnummer.

BRUGSANVISNING TCVC 1930 S EINHELL

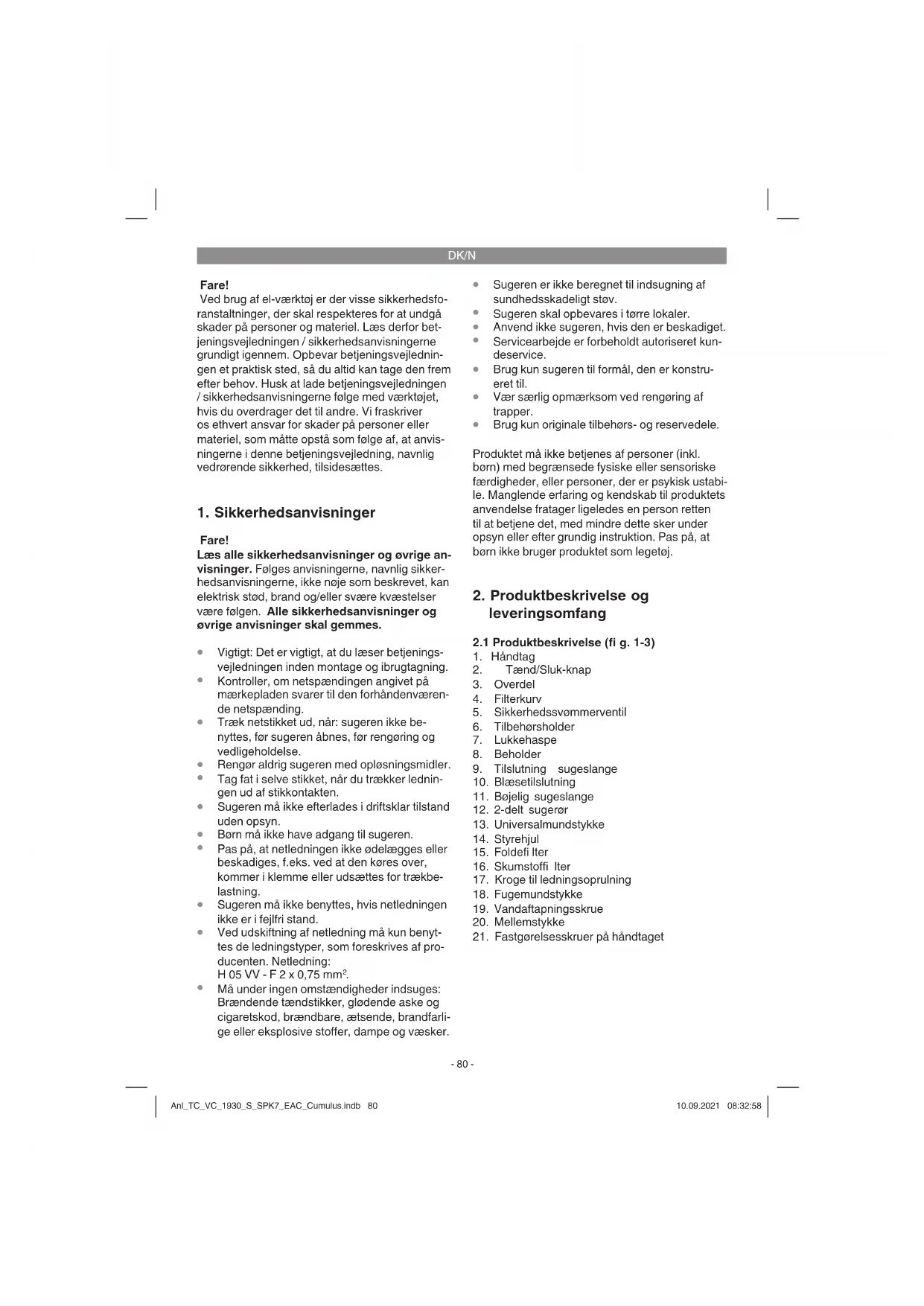

DK/ Original betjeningsvejledning N Våd-/tørsuger

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Fare!

Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikkerhedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

• Vigtigt: Det er vigtigt, at du læser betjeningsvejledningen inden montage og ibrugtagning.
• Kontroller, om netspændingen angivet på mærkepladen svarer til den forhändenværende netspænding.
• Træk netstikket ud, när: sugeren ikke benyttes, för sugeren åbnes, för rengøring og vedligeholdelse.
  • Rengør aldrig sugeren med opløsningsmidler.
• Tag fat i selve stikket, när du trækker ledningen ud af stikkontakten.
• Sugeren må ikke efterlades i driftsklar tilstand uden opsyn.
  • Børn må ikke have adgang til sugeren.
• Pas på, at netledningen ikke ødelægges eller beskadiges, f.eks. ved at den køres over, kommer i klemme eller udsættes for trækbelastning.
• Sugeren må ikke benyttes, hvis netledningen ikke er i fejlfri stand.
• Ved udskiftning af netledning må kun benyttes de ledningstyper, som foreskrives af producenten. Netledning: H 05 VV - F 2 x 0,75 mm ^2 .

• Må under ingen omstændigheder indsuges: Brændende tændstikker, glødende aske og cigaretskod, brændbare, ætsende, brandfarlige eller eksplosive stoffer, dampe og væsker.

• Sugeren er ikke beregnet til indsugning af sundhedsskadeligt støv.

• Sugeren skal opbevares i tørre lokaler.
  • Anvend ikke sugeren, hvis den er beskadiget.
• Servicearbejde er forbeholdt autoriseret kundeservice.
• Brug kun sugeren til formål, den er konstrueret til.
• Vær særlig opmærksom ved rengøring af trapper.
• Brug kun originale tilbehørs- og reservedele.

Produktet må ikke betjenes af personer (inkl. børn) med begrænsede fysiske eller sensoriske færdigheder, eller personer, der er psykisk ustabile. Manglende erfaring og kendskab til produktets anvendelse fratager ligeledes en person retten til at betjene det, med mindre dette sker under opsyn eller efter grundig instruktion. Pas på, at børn ikke bruger produktet som legetøj.

2. Produktbeskrivelse og leveringsomfang

1. Håndtag
2. Tænd/Sluk-knap
3. Overdel
4. Filterkurv
5. Sikkerhedssvømmerventil
6. Tilbehørsholder
7. Lukkehaspe
8. Beholder
9. Tilslutning sugeslange
10. Blæsetilslutning
11. Bøjelig sugeslange
12. 2-delt sugerør
13. Universalmundstykke
14. Styrehjul
15. Foldefi Iter
16. Skumstoffi Iter
17. Kroge til ledningsoprulning
18. Fugemundstykke
19. Vandaftapningsskrue
20. Mellemstykke
21. Fastgørelsesskruer på håndtaget

DK/N

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores service-center eller nærmeste kompetente byggemarked med forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i garantibestemmelserne bagest i vejledningen.

• Åbn pakken, og tag forsigtigt maskinen ud af emballagen.
• Fjern emballagematerialet samt emballage-/ og transportsikringer (hvis sådanne forefin- des).
  • Kontroller, at der ikke mangler noget.
• Kontroller maskine og tilbehør for transportskader.
• Opbevar så vidt muligt emballagen indtil garantiperiodens udløb.

Fare!

Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Håndtag
- Sugeslange
• 2-delt sugerør
• Universalmundstykke
• 4x styrehjul
• Foldefilter med dæksel
Skumstofffilter
Mellemstykke
• Fastgørelsesskrue til håndtag (2x)
• Fugemundstykke
• Original betjeningsvejledning

Maskinen er forsynet med en kæde (z) i bunden af beholderen. Den tjener til at mindske statisk opladning under brugen.

Våd-/tørsugeren er beregnet til våd- og tørsugning med anvendelse af passende fi Iter. Sugeren er ikke beregnet til opsugning af brændbare, eksplosive eller sundhedsskadelige stoff er.

Maskinen må kun anvendes i overensstemmelse med det tilsigtede formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, der måtte opstå som følge af, at produktet ikke er blevet anvendt korrekt. Dette er alene brugerens/ejerens ansvar.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

Netspænding: 220-240V \~ 50/60 Hz
Optagen effekt: 1500 W
Beholdervolumen: 30 l
Vægt: 5,5 kg
Kapslingsklasse: ...... II.☐

5. Før ibrugtagning

Advarsell! Inden maskinen sluttes til strømforsyningsnettet, skal du kontrollere, at angivelserne på mærkepladen svarer til strømforsyningsnettets data.

Sugeren må kun tilsluttes en jordet stikdåse!

5.1 Samling

Montering af overdel (fi g. 6)

Overdelen (3) er fastgjort til beholderen (8) med lukkehasperne (7). For at tage sugerens overdel (3) af åbnes lukkehasperne (7), og overdelen (3) løftes op. Sørg for, at lukkehasperne (7) går ordentligt i indgreb, når overdelen (3) sættes på.

Montering af styrehjul (fi g. 5)

Montering af håndtag (fi g. 4)

Monter håndtaget (1) med en skruetrækker.

DK/N

5.2 Montering af fi Itre

Bemærk!

Våd-/tørsugeren må aldrig benyttes uden fi ltre! Vær altid opmærksom på, om fi ltrene sidder ordentligt fast!

Montering af skumstofffilter (fig. 7)

Til vådsugning trækkes det medfølgende skumstoffilter (16) over filterkurven (fig. 2/4). Foldefi ltret (15), som er monteret ved leveringen, egner sig ikke til vådsugning!

Montering af foldefilter (fig. 8)

Sæt foldefiltret (15) på filterkurven (fig. 2/4). Foldefi ltret (15) egner sig udelukkende til tørsugning!

Isætning af støvpose

(følger ikke med)

Til opsugning af fi nt, tørt støv anbefales det at sætte støvposen i. Det aflaster foldefiltret (15), og sugeydelsen bevares i længere tid. Desuden gør det det lettere, at komme af med støvet. Støvposen trækkes hen over indsugningsåbningen. Støvposen egner sig kun til tørsugning.

5.3 Montering af sugeslange (fi g. 9-12)

Sugeslangen (11) forbindes med den rigtige tilslutning på våd-/tørsugeren, afhængig af anvendelsessituationen.

Sugning

Sæt sugeslangen (11) ind i tilslutningen til sugeslange (9)

Blæsning

Sæt sugeslangen (11) ind i blæsetilslutningen (10)

For at forlænge sugeslangen (11) kan en eller fl ere elementer af det 2-delte sugerør (12) sættes på sugeslangen (11).

5.4 Mundstykker

Universalmundstykke (13)

Universalmundstykket (13) er beregnet til opsugning af fedtstoff er og væsker fra mellemstore til store fl ader.

6. Betjening

6.1 Tænd/Sluk-knap (fi g. 2/2)

Position 0: Slukket

Benyt foldefi ltret (15) til tørsugning. Der kan desuden isættes en støvpose (se punkt 5.2). Vær altid opmærksom på, om fi ltrene sidder ordentligt fast!

6.3 Vådsugning

Benyt skumstoffi Itret (16) til vådsugning (se punkt 5.2).

Sørg for, at fi ltret altid sidder ordentligt fast!

Vandaftapningsskrue (fi g. 1)

For at lette udtømningen af beholderen (8) ved vådsugning er denne forsynet med en vandaftapningsskrue (19). Vandaftapningsskruen (19) åbnes ved at dreje venstre om, hvorefter væsken løber ud.

Ved vådsugning lukker sikkerhedssvømmerventilen (5), når det maksimale niveau er blevet nået i beholderen. Støjen fra maskinens indsugning øges. Maskinen skal så slukkes og beholderen tømmes.

Fare!

Våd-/tørsugeren er ikke beregnet til opsugning af brændbare væsker! Til vådsugning benyttes kun det medfølgende skumstoffi Iter!

6.4 Blæsning

Forbind sugeslangen (11) med blæsetilslutningen (10) på våd-/tørsugeren.

7. Udskiftning af nettilslutningsledning

Fare!

Hvis produktets nettislutningsledning beskadiges, skal den skiftes ud af producenten eller dennes kundeservice eller af person med lignende kvalifi kationer for at undgå fare for personskade.

DK/N

• Hold så vidt muligt beskyttelsesanordninger, ventilationskanaler og motorhus fri for støv og snavs.
• Vi anbefaler, at maskinen rengøres hver gang efter brug.

8.2 Rengøring af overdel (3)

Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengørings- og opløsningsmidler, da det vil kunne beskadige kunststofdelene.

8.3 Rengøring af beholder (8)

Beholderen kan, alt efter hvor snavset, den er, rengøres med en fugtig klud og lidt blød sæbe eller under rindende vand.

8.4 Rengøring af fi ltre

Rengøring af foldefi Iter (15)

Rengør foldefi Itret (15) med jævne mellemrum, idet du forsigtigt banker det ud og renser det med en fin børste eller en håndkost.

Rengøring af skumstoffi Iter (16)

Skumstoffi ltret (16) rengøres med lidt blød sæbe under rindende vand, hvorefter det lufttørres.

8.5 Vedligeholdelse

Kontroller med jævne mellemrum og hver gang, inden du tager våd-/tørsugeren i brug, at fi ltrene sidder ordentligt fast.

8.6 Reservedelsbestilling:

Ved bestilling af reservedele bedes følgende oplyst:

• Produktetstypebetegnelse
• Produktetsvarenummer
• Maskinensidentifikationsnummer
• Nummeret på den ønskede reservedel
Aktuelle priser og øvrig information fi ndes på www.isc-gmbh.info

Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på genbrugsstation. Maskinen og dens tilbehør består af forskelligartede materialer, som f.eks. metal og plast. Defekte maskiner må ikke smides ud som almindeligt husholdningsaff ald. For at sikre en fagmæssig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, skal du kontakte din kommune.

10. Opbevaring

Produktet og dets tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns række-vidde. Den optimale lagertemperatur ligger mellem 5 og 30 °C. Opbevar maskinen i den originale emballage.

DK/N

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfør af Rådets direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis.

Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaffe maskinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniske ændringer forbeholdes

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaffelse af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel
Sliddele* Universalmundstykke, fugemundstykke, polster-mundstykke, adapter til el-værktøj, etc.
Forbrugsmateriale/ forbrugsdele*	Foldefilter, skumstofffilter, støvpose, ekstrafilter, etc.
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

• Har produktet fungeret, eller var det defekt fra begyndelsen?
• Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
• Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
  Beskriv venligst fejlfunktionen.

Garantibevis

Kære kunde!

Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service-nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmeler fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

1. Garantien dækker ikke følgende:

2. Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.

3. Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes).

4. Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.

5. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.

6. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:

www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identificering. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.
