MODE D'EMPLOI TCVC 1930 S EINHELL

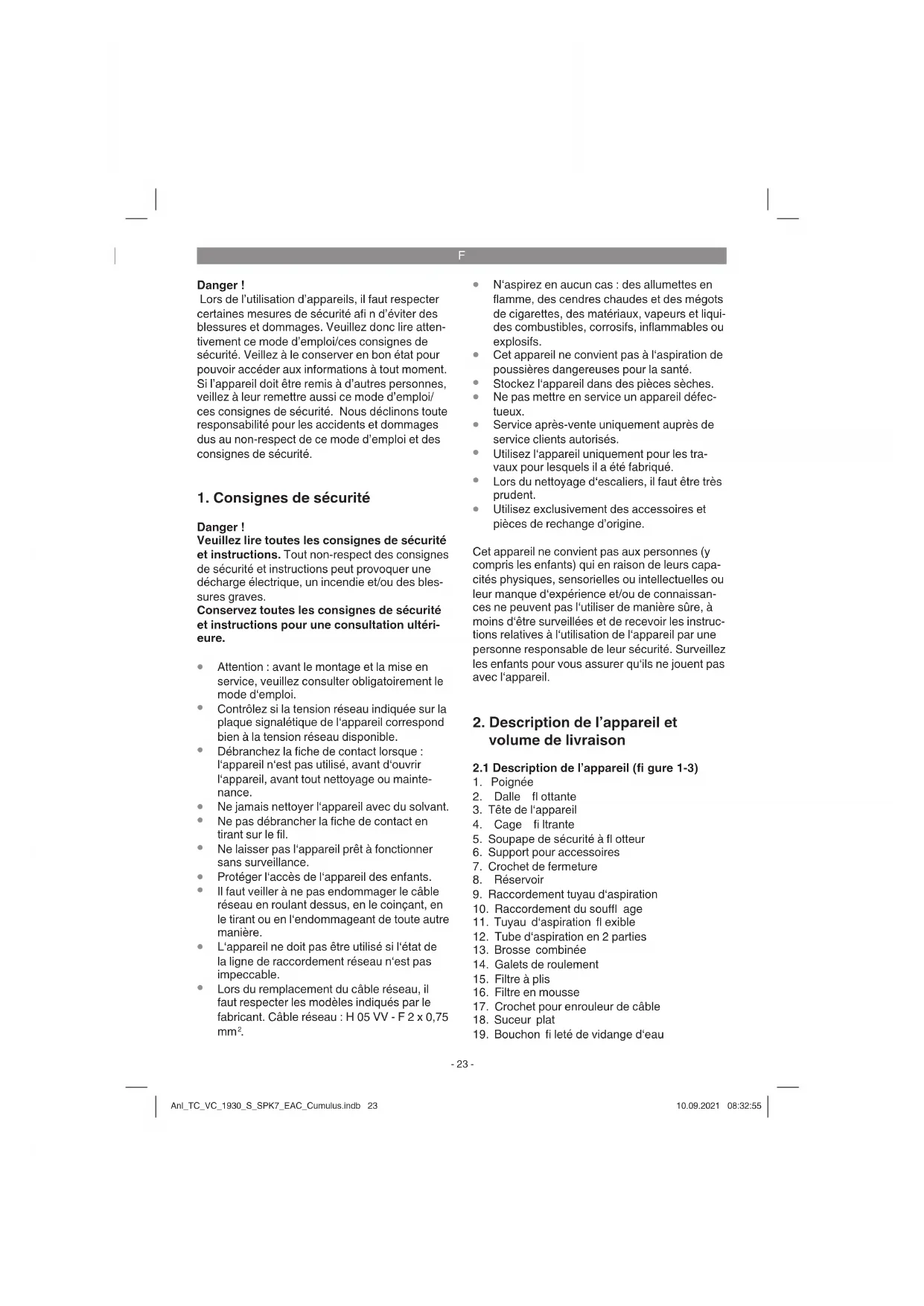

Danger ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire atten- tivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Danger ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des bles- sures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultéri- eure.

Attention : avant le montage et la mise en service, veuillez consulter obligatoirement le mode d‘emploi.

Contrôlez si la tension réseau indiquée sur la plaque signalétique de l‘appareil correspond bien à la tension réseau disponible.

Débranchez la fiche de contact lorsque : l‘appareil n‘est pas utilisé, avant d‘ouvrir l‘appareil, avant tout nettoyage ou mainte- nance.

Ne jamais nettoyer l‘appareil avec du solvant.

Ne pas débrancher la fiche de contact en tirant sur le fil.

Ne laisser pas l‘appareil prêt à fonctionner sans surveillance.

Protéger l‘accès de l‘appareil des enfants.

Il faut veiller à ne pas endommager le câble réseau en roulant dessus, en le coinçant, en le tirant ou en l‘endommageant de toute autre manière.

L‘appareil ne doit pas être utilisé si l‘état de la ligne de raccordement réseau n‘est pas impeccable.

Lors du remplacement du câble réseau, il faut respecter les modèles indiqués par le fabricant. Câble réseau : H 05 VV - F 2 x 0,75

N‘aspirez en aucun cas : des allumettes en flamme, des cendres chaudes et des mégots de cigarettes, des matériaux, vapeurs et liqui- des combustibles, corrosifs, inflammables ou explosifs.

Cet appareil ne convient pas à l‘aspiration de poussières dangereuses pour la santé.

Stockez l‘appareil dans des pièces sèches.

Ne pas mettre en service un appareil défec- tueux.

Service après-vente uniquement auprès de service clients autorisés.

Utilisez l‘appareil uniquement pour les tra- vaux pour lesquels il a été fabriqué.

Lors du nettoyage d‘escaliers, il faut être très prudent.

Utilisez exclusivement des accessoires et pièces de rechange d’origine. Cet appareil ne convient pas aux personnes (y compris les enfants) qui en raison de leurs capa- cités physiques, sensorielles ou intellectuelles ou leur manque d‘expérience et/ou de connaissan- ces ne peuvent pas l‘utiliser de manière sûre, à moins d‘être surveillées et de recevoir les instruc- tions relatives à l‘utilisation de l‘appareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer qu‘ils ne jouent pas avec l‘appareil.

2. Description de l’appareil et

5. Soupape de sécurité à fl otteur

6. Support pour accessoires

7. Crochet de fermeture

10. Raccordement du souffl age

14. Galets de roulement

17. Crochet pour enrouleur de câble

20. Pièce intermédiaire

21. Vis de fi xation sur la poignée

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, il faut vous adresser dans un délai de 5 jours ouvrables maximum après votre achat à notre service après-vente ou au magasin de bricolage compétent le plus proche muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les condi- tions de garantie à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).

Vérifiez si la livraison est bien complète.

Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport.

Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er !

4 x galets de roulement

Filtre à plis avec couvercle

Vis de fixation pour poignée (2x)

Mode d’emploi d’origine L‘appareil est équipé d‘une chaîne (z) au fond du réservoir. Elle sert à réduire les charges statiques pendant l‘utilisation.

3. Utilisation conforme à

l’aff ectation L‘aspirateur eau et poussières convient à l‘aspiration de liquides et de poussières sous réserve d‘utiliser le fi ltre correspondant. L‘appareil n‘est pas destiné à l‘aspiration de matériaux com- bustibles, explosifs ou dangereux pour la santé. La machine doit exclusivement être employée conformément à son aff ectation. Chaque uti- lisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été construits, pour être utilisés dans un environnement profession- nel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé profession- nellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Tension du secteur ............220-240 V ~ 50/60 Hz Puissance absorbée : ............................. 1500 W Volume du réservoir : .....................................30 l Poids : ........................................................5,5 kg Catégorie de protection : ............................... II/

5. Avant la mise en service

Avertissement ! Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau. L‘appareil doit être uniquement branché sur une prise de courant de sécurité !

5.1 Montage de l‘appareil

Montage de la tête de l‘appareil (fi g. 6) La tête de l‘appareil (3) est fi xée à l‘aide des crochets de fermeture (7) au réservoir (8). Pour retirer la tête de l‘appareil (3), ouvrez les crochets de fermeture (7) et enlever la tête de l‘appareil Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 24Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 24 10.09.2021 08:32:5510.09.2021 08:32:55F

(3). Lors du montage de la tête de l‘appareil (3), veillez à ce que les crochets de fermeture s‘enclenchent bien (7). Montage des roues (fi g. 5) Montez les roues comme indiqué sur la fi gure 5. Montage de la poignée (fi g. 4) Montez la poignée (1) à l‘aide d‘un tournevis.

5.2 Montage des fi ltres

Remarque ! Ne jamais utiliser l‘aspirateur eau et poussières sans fi ltre ! Veillez toujours à la bonne fi xation des fi ltres ! Montage du fi ltre en mousse (fi g. 7) Pour l‘aspiration de liquides, enfi lez le fi ltre en mousse (16) joint à la livraison par dessus la cage fi ltrante (fi g. 2/4). Le fi ltre à plis (15) déjà monté à la livraison ne convient pas pour l‘aspiration de liquides ! Montage du fi ltre à plis (fi g. 8) Pour l‘aspiration à sec, enfi lez le fi ltre à plis (15) par dessus la cage fi ltrante (fi g. 2/4). Le fi ltre à plis convient uniquement pour l‘aspiration à sec ! Montage du sac collecteur de saletés (non compris dans la livraison) Pour l‘aspiration de saletés fi nes et sèches, nous recommandons d‘installer en supplément le sac collecteur de saletés. De cette manière le fi ltre à plis (15) reste plus longtemps propre et la perfor- mance d‘aspiration dure plus longtemps. De plus, cela facilite l‘élimination de la poussière. Enfi lez le sac collecteur de saletés par dessus l‘ouverture d‘aspiration. Le sac collecteur de saletés convient uniquement pour l‘aspiration à sec.

5.3 Montage du tuyau d‘aspiration (fi g. 9-12)

Raccordez selon l‘utilisation choisie le tuyau d‘aspiration (11) au raccordement correspondant de l‘aspirateur eau et poussières. Aspirer Branchez le tuyau d‘aspiration (11) sur le raccor- dement du tuyau d‘aspiration (9) Souffl er Branchez le tuyau d‘aspiration (11) sur le raccor- dement du souffl age (10) Pour rallonger le tuyau d‘aspiration (11), on peut enfi cher un ou plusieurs éléments du tube d‘aspiration en 2 parties (12) sur le tuyau d‘aspiration (11).

5.4 Embouts d‘aspiration

Brosse combinée (13) La brosse combinée (13) convient pour l‘aspiration de matières solides et de liquides sur des surfaces moyennes à grandes.

6.1 Interrupteur marche/arrêt (fi g. 2/2)

Position de l‘interrupteur 0 : arrêt Position de l‘interrupteur I : fonctionnement nor- mal

Pour l‘aspiration à sec, utilisez le fi ltre à plis (15). On peut installer un sac collecteur de saletés en supplément. (cf. point 5.2). Veillez toujours à la bonne fi xation des fi ltres !

6.3 Aspirer du liquide

Utilisez le fi ltre en mousse (16) pour aspirer du liquide (voir point 5.2). Veillez toujours à la bonne fi xation du fi ltre ! Bouchon fi leté de vidange d‘eau (fi g. 1) Pour une vidange plus aisée du réservoir (8) lors de l‘aspiration de liquides, celui-ci est équipé d‘un bouchon fi leté de vidange d‘eau (19). Ouvrir le bouchon fi leté de vidange d‘eau (19) en tournant vers la gauche et évacuer le liquide. Lors de l‘aspiration de liquides, la soupape de sé- curité à fl otteur (5) se ferme une fois le niveau de remplissage maximal atteint dans le réservoir. Le bruit que fait l‘appareil en aspirant change alors, il augmente. Mettez ensuite l‘appareil hors circuit et videz le réservoir. Danger ! L‘aspirateur eau et poussières ne convient pas à l‘aspiration de liquides combustibles ! Utilisez uniquement le fi ltre en mousse joint à la livraison pour l’aspiration de liquides !

7. Remplacement de le câble

d’alimentation réseau Danger ! Si le câble d’alimentation réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualifi cation semblable afi n d’éviter tout risque.

8. Nettoyage, maintenance et

commande de pièces de rechange Danger ! Retirez la fi che de contact avant tous travaux de nettoyage.

Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi pro- pres et sans poussière que possible.

Nous recommandons de nettoyer l‘appareil tout de suite après chaque utilisation.

8.2 Nettoyage de la tête d‘appareil (3)

Nettoyez l‘appareil régulièrement à l‘aide d‘un chiff on humide et un peu de savon noir. N‘utilisez aucun produit de nettoyage ni détergent ; ils pourraient endommager les pièces en matières plastiques de l‘appareil.

8.3 Nettoyage du réservoir (8)

Le réservoir peut être nettoyé, en fonction du de- gré d‘encrassement, avec un chiff on humide et un peu de savon noir ou sous l‘eau courante.

8.4 Nettoyage des fi ltres

Nettoyage du fi ltre à plis (15) Nettoyez régulièrement le fi ltre à plis (15) en le ta- potant avec précaution et en le nettoyant à l‘aide d‘une brosse fi ne ou d‘une balayette. Nettoyage du fi ltre en mousse (16) Nettoyez le fi ltre en mousse (16) avec un peu de savon noir sous l‘eau courante et laissez-le sé- cher à l‘air libre.

Contrôlez la bonne fi xation des fi ltres de l‘aspirateur eau et poussières régulièrement et avant chaque application.

8.6 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

No. d’article de l’appareil

No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per- mettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réin- troduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglemen- tation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine. Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 26Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 26 10.09.2021 08:32:5610.09.2021 08:32:56F

Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement. Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu- er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu. Sous réserve de modifi cations techniques Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 27Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 27 10.09.2021 08:32:5610.09.2021 08:32:56F

Informations service après-vente Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation. Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom- mables. Catégorie Exemple Pièces d‘usure* brosse combinée, suceur plat, brosse à parquet, adaptateur pour outil électrique, etc. Matériel de consommation/ pièces de consommation* fi ltre à plis, fi ltre en mousse, sac collecteur de saletés, fi ltre supplémentaire, etc. Pièces manquantes *Pas obligatoirement compris dans la livraison ! En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement. Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 28Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 28 10.09.2021 08:32:5610.09.2021 08:32:56F

Bon de garantie Chère cliente, cher client, nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per-

sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle- mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou

de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres- tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit à l‘échange de l‘appareil. Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti- lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in- dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor- males ou d‘un manque d‘entretien et de maintenance. - les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes). - les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie

doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du- rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante :

www.Einhell-Service.com. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil. Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo- yer l‘appareil à notre adresse de service après-vente. Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga- rantie conformément aux informations du service après-vente de ce mode d‘emploi. Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 29Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 29 10.09.2021 08:32:5610.09.2021 08:32:56I
