BEDIENUNGSANLEITUNG TCVC 1930 S EINHELL

TC-VC 1930 S Art.-Nr.: 23.421.88 I.-Nr.: 11029

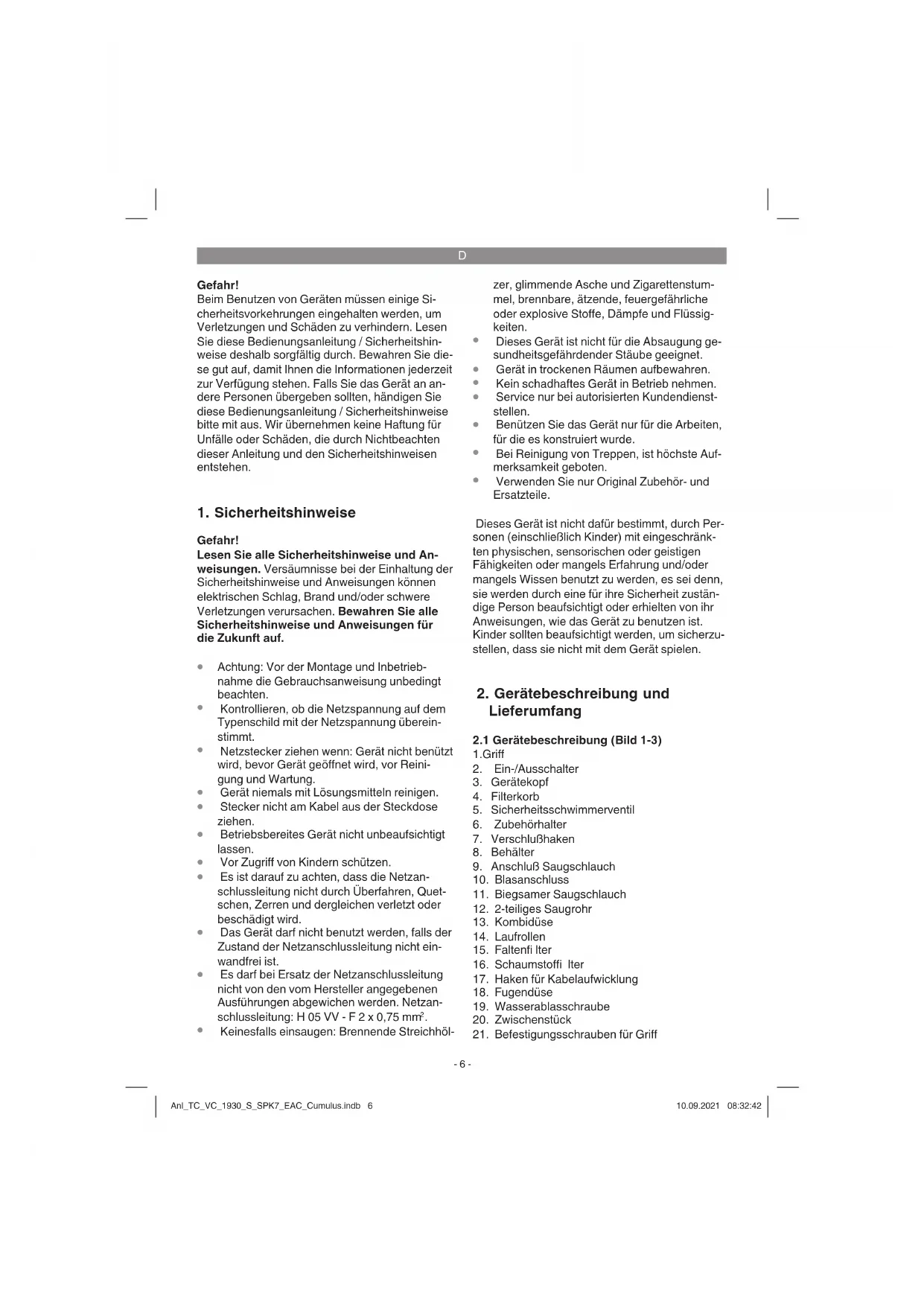

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Gefahr! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Achtung: Vor der Montage und Inbetrieb- nahme die Gebrauchsanweisung unbedingt beachten.

Kontrollieren, ob die Netzspannung auf dem Typenschild mit der Netzspannung überein- stimmt.

Netzstecker ziehen wenn: Gerät nicht benützt wird, bevor Gerät geöffnet wird, vor Reini- gung und Wartung.

Gerät niemals mit Lösungsmitteln reinigen.

Stecker nicht am Kabel aus der Steckdose ziehen.

Betriebsbereites Gerät nicht unbeaufsichtigt lassen.

Vor Zugriff von Kindern schützen.

Es ist darauf zu achten, dass die Netzan- schlussleitung nicht durch Überfahren, Quet- schen, Zerren und dergleichen verletzt oder beschädigt wird.

Das Gerät darf nicht benutzt werden, falls der Zustand der Netzanschlussleitung nicht ein- wandfrei ist.

Es darf bei Ersatz der Netzanschlussleitung nicht von den vom Hersteller angegebenen Ausführungen abgewichen werden. Netzan- schlussleitung: H 05 VV - F 2 x 0,75 mm

Keinesfalls einsaugen: Brennende Streichhöl- zer, glimmende Asche und Zigarettenstum- mel, brennbare, ätzende, feuergefährliche oder explosive Stoffe, Dämpfe und Flüssig- keiten.

Dieses Gerät ist nicht für die Absaugung ge- sundheitsgefährdender Stäube geeignet.

Gerät in trockenen Räumen aufbewahren.

Kein schadhaftes Gerät in Betrieb nehmen.

Service nur bei autorisierten Kundendienst- stellen.

Benützen Sie das Gerät nur für die Arbeiten, für die es konstruiert wurde.

Bei Reinigung von Treppen, ist höchste Auf- merksamkeit geboten.

Verwenden Sie nur Original Zubehör- und Ersatzteile. Dieses Gerät ist nicht dafür bestimmt, durch Per- sonen (einschließlich Kinder) mit eingeschränk- ten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zustän- dige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzu- stellen, dass sie nicht mit dem Gerät spielen.

2. Gerätebeschreibung und

2.1 Gerätebeschreibung (Bild 1-3)

5. Sicherheitsschwimmerventil

9. Anschluß Saugschlauch

12. 2-teiliges Saugrohr

17. Haken für Kabelaufwicklung

19. Wasserablasschraube

21. Befestigungsschrauben für Griff

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an den nächstgelege- nen zuständigen Baumarkt. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Garan- tiebestimmungen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Faltenfilter mit Deckel

Befestigungsschraube für Griff (2x)

Originalbetriebsanleitung Das Gerät ist mit einer Kette (z) am Behälterbo- den ausgestattet. Sie dient zur Verminderung sta- tischer Aufl adung währed der Benutzung.

3. Bestimmungsgemäße

Verwendung Der Nass- Trockensauger ist geeignet zum Nass- und Trockensaugen unter Verwendung des ent- sprechenden Filters. Das Gerät ist nicht bestimmt zum Aufsaugen von brennbaren, explosiven oder gesundheitsgefährdenden Stoff en. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus- gehende Verwendung ist nicht bestimmungsge- mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie- ner und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Vor Inbetriebnahme

Warnung! Überzeugen Sie sich vor dem An- schließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen. Das Gerät darf nur an einer Schutzkontaktsteck- dose angeschlossen werden!

Montage des Gerätekopfes (Abb. 6) Der Gerätekopf (3) ist mit den Verschlusshaken (7) am Behälter (8) befestigt. Zum Abnehmen des Gerätekopfes (3) Verschlusshaken (7) öff nen und Gerätekopf (3) abnehmen. Bei Montage des Gerätekopfes (3) auf korrektes Einrasten der Ver- schlusshaken (7) achten. Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 7Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 7 10.09.2021 08:32:4210.09.2021 08:32:42D

Montage der Laufrollen (Abb. 5) Montieren Sie die Räder entsprechend der Abbildung 5. Montage des Griff es (Abb. 4) Montieren Sie den Griff (1) mit einem Schrauben- dreher.

5.2 Montage der Filter

Hinweis! Den Nass- Trockensauger niemals ohne Filter benutzen! Achten Sie stets auf festen Sitz der Filter! Montage des Schaumstoff fi lters (Abb. 7) Zum Nasssaugen ziehen Sie den beiliegenden Schaumstoff fi lter (16) über den Filterkorb (Abb. 2/4).Der bei der Lieferung bereits montierte Faltenfi lter (15) ist nicht für das Nasssaugen ge- eignet! Montage des Faltenfi lters (Abb. 8) Zum Trockensaugen schieben Sie den Faltenfi lter (15) auf den Filterkorb (Abb. 2/4). Der Faltenfi lter (15) ist nur für das Trockensaugen geeignet! Montage des Schmutzfangsackes (nicht im Lieferumfang enthalten) Zum Aufsaugen von feinem, trockenem Schmutz wird empfohlen zusätzlich den Schmutzfangsack zu montieren. Dadurch bleibt der Faltenfi lter (15) länger frei und die Saugleistung länger erhalten. Zudem wird die Entsorgung des Staubes erleich- tert. Ziehen Sie den Schmutzfangsack über die Ansaugöff nung. Der Schmutzfangsack ist nur für das Trockensaugen geeignet.

5.3 Montage des Saugschlauches (Abb. 9-12)

Verbinden Sie je nach Anwendungsfall den Saugschlauch (11) mit dem entsprechenden An- schluss des Nass- / Trockensaugers. Saugen Schließen Sie den Saugschlauch (11) am An- schluss Saugschlauch (9) an Blasen Schließen sie den Saugschlauch (11) am Blasan- schluss (10) an Zur Verlängerung des Saugschlauches (11) kön- nen ein oder mehrere Elemente des 2-teiligen Saugrohrs (12) am Saugschlauch (11) aufge- steckt werden.

Kombidüse (13) Die Kombidüse (13) ist zum Absaugen von Fest- stoff en und Flüssigkeiten auf mittleren bis großen Flächen geeignet.

6.1 Ein- / Ausschalter (Abb. 2/2)

Schalterstellung 0: Aus Schalterstellung I: Normalbetrieb

Verwenden Sie zum Trockensaugen den Falten- fi lter (15) Zusätzlich kann ein Schmutzfangsack montiert werden. (siehe Punkt 5.2). Achten Sie stets auf festen Sitz der Filter!

Verwenden Sie zum Nasssaugen den Schaum- stoff fi lter (16) (siehe Punkt 5.2). Achten Sie stets auf festen Sitz des Filters! Wasserablassschraube (Abb.1) Zum einfacheren Entleeren des Behälters (8) beim Nasssaugen ist dieser mit einer Wasserab- lassschraube (19) ausgestattet. Wasserablass- schraube (19) durch Linksdrehung öff nen und Flüssigkeit ablassen. Beim Nasssaugen verschließt das Sicherheits- schwimmerventil (5) nach Erreichen des maxima- len Füllstandes am Behälter. Dabei ändert sich das Ansauggeräusch des Gerätes, es wird lauter. Schalten sie dann das Gerät aus und leeren sie den Behälter. Gefahr! Der Nass- Trockensauger ist nicht für das Aufsau- gen von brennbaren Flüssigkeiten geeignet! Verwenden Sie zum Nasssaugen nur den beilie- genden Schaumstoff fi lter!

Netzanschlussleitung Gefahr! Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qua- lifi zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

8. Reinigung, Wartung und

Ersatzteilbestellung Gefahr! Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie möglich.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

8.2 Reinigung des Gerätekopfes (3)

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwen- den Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoff teile des Gerätes angreifen.

8.3 Reinigung des Behälters (8)

Der Behälter kann, je nach Verschmutzung mit ei- nem feuchten Tuch und etwas Schmierseife oder unter fl ießendem Wasser gereinigt werden.

8.4 Reinigung der Filter

Reinigung des Faltenfi lters (15) Reinigen Sie den Faltenfi lter (15) regelmäßig indem Sie ihn vorsichtig abklopfen und mit einer feinen Bürste oder einem Handfeger säubern. Reinigung des Schaumstoff fi lters (16) Reinigen Sie den Schaumstoff fi lter (16) mit etwas Schmierseife unter fl ießendem Wasser und las- sen Sie ihn an der Luft trocknen.

Kontrollieren Sie die Filter des Nass- Trocken- saugers regelmäßig und vor jeder Anwendung auf festen Sitz.

8.6 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Origi- nalverpackung auf. Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 9Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 9 10.09.2021 08:32:4210.09.2021 08:32:42D

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt- schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 10Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 10 10.09.2021 08:32:4210.09.2021 08:32:42D

Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Kategorie Beispiel Verschleißteile* Kombidüse, Fugendüse, Polsterdüse, Elektro- werkzeugadapter, etc. Verbrauchsmaterial/ Verbrauchsteile* Faltenfi lter, Schaumstoff fi lter, Schmutzfangsack, Zusatzfi lter, etc. Fehlteile

• nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu- melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 11Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 11 10.09.2021 08:32:4210.09.2021 08:32:42D

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean- sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan- tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be- schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe- trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach- gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim- mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über- lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga- rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort- Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlos- sen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service- adresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge- mäß den Service-Informationen dieser Bedienungsanleitung. Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 12Anl_TC_VC_1930_S_SPK7_EAC_Cumulus.indb 12 10.09.2021 08:32:4210.09.2021 08:32:42D
