MANUAL DE UTILIZADOR AGM1087 Ferm

AVISO Leia os avisos de segurança inclusos, os avisos de segurança adicionais e as instruções. O não cumprimento dos avisos de segurança e das instruções pode resultar em choque eléctrico, incêndio e/ou graves lesões. Guarde todos os avisos de segurança e as instruções para futura referência. Neste manual do utilizador ou no produto utilizam- se os seguintes símbolos: Leia o manual do utilizador. Risco de lesões pessoais. Risco de choque eléctrico. Desligue imediatamente a ficha de alimentação da tomada, caso o cabo de alimentação fique danificado, assim como antes de proceder a trabalhos de limpeza e de manutenção. Risco de projecção de objectos. Mantenha transeuntes afastados da área de trabalho. Utilize óculos de protecção. Utilize protecções auriculares.26

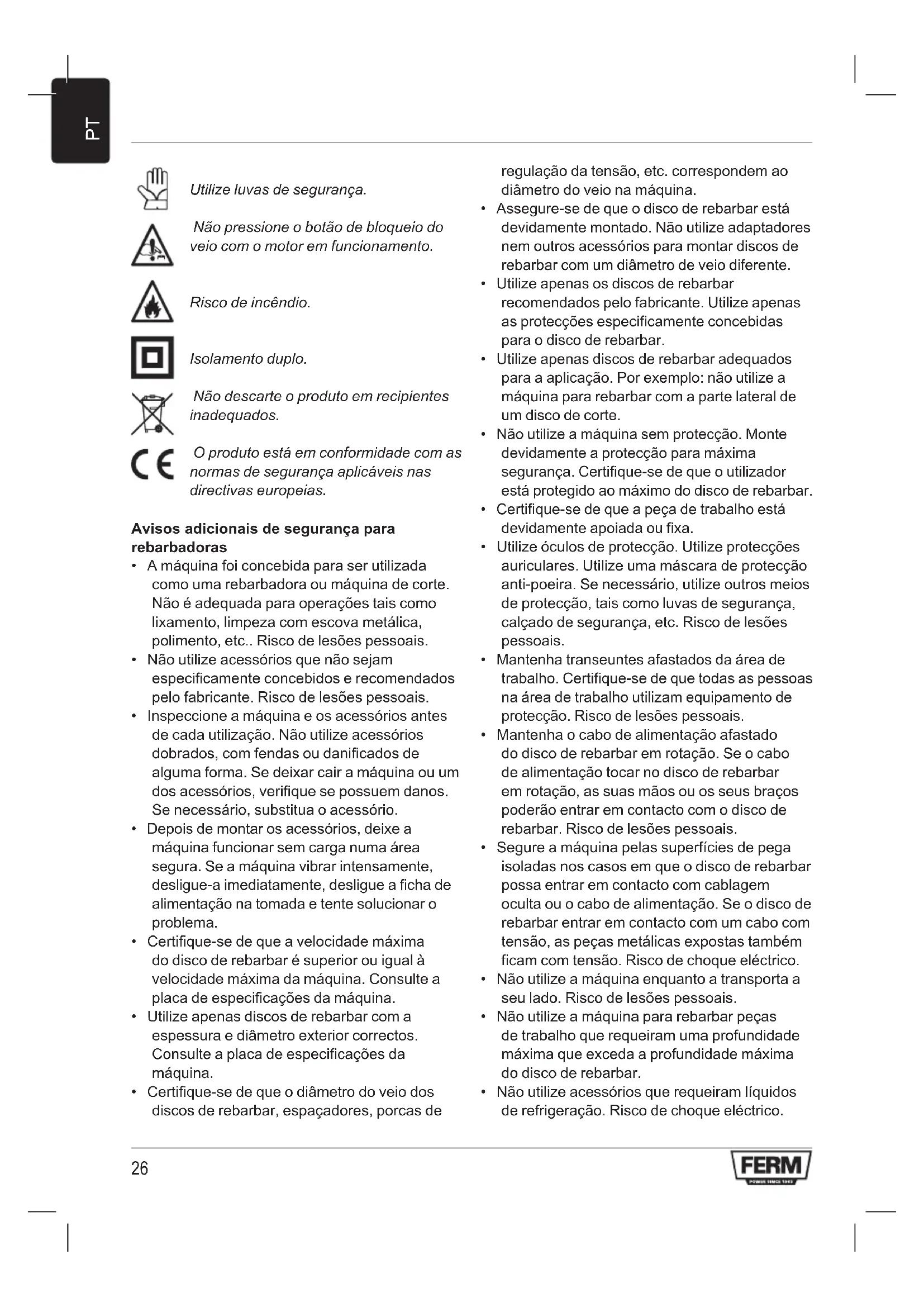

Utilize luvas de segurança. Não pressione o botão de bloqueio do veio com o motor em funcionamento. Risco de incêndio. Isolamento duplo. Não descarte o produto em recipientes inadequados. O produto está em conformidade com as normas de segurança aplicáveis nas directivas europeias. Avisos adicionais de segurança para rebarbadoras

• A máquina foi concebida para ser utilizada como uma rebarbadora ou máquina de corte. Não é adequada para operações tais como lixamento, limpeza com escova metálica, polimento, etc.. Risco de lesões pessoais.

• Não utilize acessórios que não sejam especificamente concebidos e recomendados pelo fabricante. Risco de lesões pessoais.

• Inspeccione a máquina e os acessórios antes de cada utilização. Não utilize acessórios dobrados, com fendas ou danificados de alguma forma. Se deixar cair a máquina ou um dos acessórios, verifique se possuem danos. Se necessário, substitua o acessório.

• Depois de montar os acessórios, deixe a máquina funcionar sem carga numa área segura. Se a máquina vibrar intensamente, desligue-a imediatamente, desligue a ficha de alimentação na tomada e tente solucionar o problema.

• Certifique-se de que a velocidade máxima do disco de rebarbar é superior ou igual à velocidade máxima da máquina. Consulte a placa de especificações da máquina.

• Utilize apenas discos de rebarbar com a espessura e diâmetro exterior correctos. Consulte a placa de especificações da máquina.

• Certifique-se de que o diâmetro do veio dos discos de rebarbar, espaçadores, porcas de regulação da tensão, etc. correspondem ao diâmetro do veio na máquina.

• Assegure-se de que o disco de rebarbar está devidamente montado. Não utilize adaptadores nem outros acessórios para montar discos de rebarbar com um diâmetro de veio diferente.

• Utilize apenas os discos de rebarbar recomendados pelo fabricante. Utilize apenas as protecções especificamente concebidas para o disco de rebarbar.

• Utilize apenas discos de rebarbar adequados para a aplicação. Por exemplo: não utilize a máquina para rebarbar com a parte lateral de um disco de corte.

• Não utilize a máquina sem protecção. Monte devidamente a protecção para máxima segurança. Certifique-se de que o utilizador está protegido ao máximo do disco de rebarbar.

• Certifique-se de que a peça de trabalho está devidamente apoiada ou fixa.

• Utilize óculos de protecção. Utilize protecções auriculares. Utilize uma máscara de protecção anti-poeira. Se necessário, utilize outros meios de protecção, tais como luvas de segurança, calçado de segurança, etc. Risco de lesões pessoais.

• Mantenha transeuntes afastados da área de trabalho. Certifique-se de que todas as pessoas na área de trabalho utilizam equipamento de protecção. Risco de lesões pessoais.

• Mantenha o cabo de alimentação afastado do disco de rebarbar em rotação. Se o cabo de alimentação tocar no disco de rebarbar em rotação, as suas mãos ou os seus braços poderão entrar em contacto com o disco de rebarbar. Risco de lesões pessoais.

• Segure a máquina pelas superfícies de pega isoladas nos casos em que o disco de rebarbar possa entrar em contacto com cablagem oculta ou o cabo de alimentação. Se o disco de rebarbar entrar em contacto com um cabo com tensão, as peças metálicas expostas também ficam com tensão. Risco de choque eléctrico.

• Não utilize a máquina enquanto a transporta a seu lado. Risco de lesões pessoais.

• Não utilize a máquina para rebarbar peças de trabalho que requeiram uma profundidade máxima que exceda a profundidade máxima do disco de rebarbar.

• Não utilize acessórios que requeiram líquidos de refrigeração. Risco de choque eléctrico.27

• Não utilize a máquina próxima de materiais inflamáveis. Risco de incêndio.

• Não trabalhe materiais que contenham amianto. O amianto é considerado carcinogénico.

• Não utilize a máquina em peças de metal com um conteúdo de magnésio superior a 80%.

• Tenha em atenção que depois de desligar a máquina, o disco de rebarbar continua a rodar durante alguns segundos. Nunca tente parar por si mesmo o disco de rebarbar.

• Nunca coloque a máquina para baixo sobre uma mesa ou bancada antes de desligá-la.

• Limpe regularmente as ranhuras de ventilação. Risco de choque eléctrico. Um contra-golpe é uma reacção repentina devido a um disco de rebarbar enganchado, emperrado ou incorrectamente alinhado, o que faz com que a máquina se eleve e saia descontrolada da peça que está a ser trabalhada, sendo projectada no sentido da pessoa que está a utilizar a máquina. Se o disco de rebarbar enganchar ou emperrar no corte, este é bloqueado, e a máquina é impulsionada para trás na direcção da pessoa que a está a utilizar. Se o disco de rebarbar dobrar no corte, é possível que a extremidade posterior do disco de rebarbar engate na superfície da peça de trabalho, dando origem a que o disco de rebarbar se movimente para fora do corte e seja projectado na direcção da pessoa que está a utilizar a máquina. Um contra-golpe é o resultado de uma utilização errada da máquina e/ou de procedimentos ou condições de utilização incorrectos. O contra-golpe pode ser evitado com medidas de precaução apropriadas:

• Segure sempre a máquina com as duas mãos. Mantenha os braços numa posição que lhe permita suportar as forças de um contra-golpe. Posicione-se sempre em posição lateral relativamente ao disco de rebarbar e nunca em frente ao mesmo. No caso de um contra- golpe, o disco de rebarbar pode ser projectado para trás. As forças de contra-golpe podem ser controladas pelo utilizador, se forem tomadas as devidas precauções.

• Seja especialmente cuidadoso ao utilizar a máquina em cantos, extremidades afiadas, etc. Certifique-se de que o disco de rebarbar não encrava. Risco de contra-golpe.

• Se o disco de rebarbar encravar ou se tiver de interromper o corte por qualquer motivo, deverá soltar o interruptor de ligar/desligar e segurar firmemente a máquina na peça de trabalho, até o disco de rebarbar parar completamente. Nunca tente remover a máquina da peça de trabalho ou puxá-la para trás, enquanto o disco de rebarbar estiver em movimento. Risco de contra-golpe.

• Não utilize discos de rebarbar embotados nem danificados. Discos de rebarbar obtusos ou incorrectamente montados produzem cortes estreitos, o que causa fricção excessiva, contra-golpe e aumenta o risco de o disco de rebarbar encravar.

• Não utilize lâminas de serra dentadas. Não utilize lâminas de madeira para correntes de serra. Risco de lesões pessoais. Segurança eléctrica Certifique-se sempre de que a tensão de alimentação corresponde à tensão indicada na placa de especificações.

• Não utilize a máquina se o cabo ou ficha de alimentação estiverem danificados.

• Utilize apenas cabos de extensão adequados à classificação nominal da máquina com uma espessura mínima de 1,5 mm2. No caso de usar uma bobina de cabo de extensão, desenrole o cabo todo. Dados técnicos AGM1086 AGM1087 Tensão 230 V~ Frequência da rede 50 Hz Potência de entrada 500 W 850 W Velocidade sem carga 11.000/mín Disco de rebarbar Diâmetro 115 mm 125 mm Diâmetro interno 22.2 mm Rosca do veio M14 Peso 1.69 kg 1.94 kg Ruído e vibração Pressão acústica (Lpa) (K=3dB) 70 dB(A) 89.9 dB(A) Potência acústica (Lwa) (K=3dB) 80 dB(A) 100.9 dB(A) Vibração (K=1.5 m/s

Nível de vibração O nível de emissão de vibrações indicado na parte posterior deste manual de instruções foi medido de acordo com um teste normalizado fornecido na EN 60745; pode ser utilizado para comparar uma ferramenta com outra e como uma avaliação preliminar de exposição à vibração quando utilizar a ferramenta para as aplicações mencionadas - utilizar a ferramenta para diferentes aplicações ou com acessórios diferentes ou mantidos defi cientemente, pode aumentar signifi cativamente o nível de exposição - o número de vezes que a ferramenta é desligada ou quando estiver a trabalhar sem fazer nada, pode reduzir signifi cativamente o nível de exposição Protejase contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as mãos quentes e organizando os padrões de trabalho Utilize protecções auriculares. DESCRIÇÃO (FIG. A) A sua rebarbadora foi concebida para rebarbar e cortar alvenaria e aço.

1. Interruptor de ligar/desligar

2. Botão de bloqueio do veio

MONTAGEM Antes de montar, desligue sempre a máquina no interruptor e retire a ficha da tomada. Montagem e remoção da protecção & do disco de rebarbar (fig. B) Não utilize a máquina sem protecção. Montagem

• Coloque a máquina sobre uma bancada com o veio (3) virado para cima.

• Mantenha o botão de bloqueio do veio (2) pressionado e retire a flange (7) com a chave de flange (8).

• Se necessário, retire o disco de rebarbar (9).

• Retire a flange (10).

• Monte a protecção (4). Fixe a protecção (4) apertando o parafuso (11) e a porca (12).

• Monte a flange (10).

• Se necessário, monte o disco de rebarbar (9).

• Mantenha o botão de bloqueio do veio (2) pressionado e monte a flange (7) utilizando a chave de flange (8). Remoção

• Coloque a máquina sobre uma bancada com o veio (3) virado para cima.

• Mantenha o botão de bloqueio do veio (2) pressionado e retire a flange (7) com a chave de flange (8).

• Se necessário, retire o disco de rebarbar (9).

• Retire a flange (10).

• Retire a protecção (4) desapertando o parafuso (11) e a porca (12).

• Monte a flange (10).

• Se necessário, monte o disco de rebarbar (9).

• Mantenha o botão de bloqueio do veio (2) pressionado e monte a flange (7) utilizando a chave de flange (8). Montagem e remoção do punho auxiliar (fig. C) Montagem

• Aperte o punho auxiliar (6) num dos orifícios de montagem (13). Remoção

• Desaperte o punho auxiliar (6) dos orifícios de montagem (13). UTILIZAÇÃO Ligação e desligação (fig. A)

• Para ligar a máquina no modo contínuo, empurre o interruptor de ligar/desligar (1) na direcção do disco de rebarbar.

Sugestões para uma melhor utilização

• Fixe a peça de trabalho. Utilize um dispositivo de fixação para pequenas peças de trabalho.

• Trace uma linha para definir a direcção de orientação do disco de rebarbar.

• Segure a máquina com as duas mãos.

• Aguarde até que a máquina atinja a velocidade máxima.

• Coloque o disco de rebarbar sobre a peça de trabalho.

• Desloque lentamente a máquina ao longo da linha previamente traçada, pressionando o disco de rebarbar contra a peça de trabalho.

• Não aplique demasiada pressão sobre a máquina. Permita que a máquina execute o trabalho.

• Desligue a máquina e espere que pare completamente antes de a pousar.

LIMPEZA E MANUTENÇÃO

Antes de proceder a trabalhos de limpeza e manutenção, desligue sempre a máquina no interruptor e retire a ficha da tomada.

• Limpe regularmente a estrutura utilizando um pano macio.

• Mantenha as ranhuras de ventilação isentas de poeiras e sujidade. Se necessário, utilize um pano suave e húmido para remover poeiras e sujidade das ranhuras de ventilação. Utilize apenas discos de rebarbar afiados e que não estejam danificados. Escovas de carbono Se as escovas de carbono estiverem gastas, devem ser substituídas pelo departamento de assistência ao cliente do fabricante ou outra pessoa com qualificações idênticas. GARANTIA Consulte os termos da garantia inclusos. AMBIENTE Eliminação O produto, acessórios e a embalagem devem ser separados para reciclagem ecologicamente segura. Apenas para os países da CE Não coloque as ferramentas eléctricas no lixo doméstico. Em conformidade com a directriz europeia 2012/19/EU relativa a resíduos de equipamentos eléctricos e electrónicos e respectiva implementação na legislação nacional, as ferramentas eléctricas não utilizáveis devem ser recolhidas separadamente e eliminadas de um modo ecologicamente seguro.30
