AGM1087 - Mühle Ferm - Kostenlose Bedienungsanleitung

Produkttyp	Winkelschleifer (Schleifer)
Marke	Ferm
Modell	AGM1087
Scheibendurchmesser	125 mm
Achslochdurchmesser	22,2 mm
Achsgewinde	M14
Leistungsaufnahme	850 W
Netzspannung	230 V~
Netzfrequenz	50 Hz
Leerlaufdrehzahl	11 000 U/min
Gewicht	1,94 kg
Schalldruckpegel (Lpa)	89,9 dB(A) (K=3 dB)
Schallleistungspegel (Lwa)	100,9 dB(A) (K=3 dB)
Vibrationsniveau	5,587 m/s² (K=1,5 m/s²)
Schutz	Doppelte Isolierung
Scheibentyp	Schneid- oder Schleifscheibe
Spindelarretierung	Ja
Zusatzhandgriff	Ja, beidseitig montierbar
Schalter	Schiebeschalter (Ein/Aus)
Schutzhaube	Ja, verstellbar
Kohlebürsten	Austauschbar (Kundendienst)
Reinigung	Weiches, trockenes Tuch; Belüftung ausblasen
Bestimmungsgemäße Verwendung	Schleifen und Trennen von Mauerwerk und Stahl

Häufig gestellte Fragen - AGM1087 Ferm

Wie wechsle ich die Scheibe des Winkelschleifers Ferm AGM1087?

Trennen Sie das Gerät vom Netz. Legen Sie den Winkelschleifer auf einen Tisch, Achse nach oben. Drücken Sie die Spindelarretierung (2). Lösen Sie mit dem Flanschschlüssel (8) den Flansch (7). Entfernen Sie die alte Scheibe. Setzen Sie die neue Scheibe ein und schrauben Sie den Flansch (7) wieder fest, während Sie die Spindelarretierung gedrückt halten.

Welche Scheiben sind mit dem AGM1087 kompatibel?

Verwenden Sie Scheiben mit 125 mm Durchmesser und einem Achsloch von 22,2 mm. Die maximale Drehzahl der Scheibe muss mindestens 11 000 U/min betragen. Verwenden Sie nur von Ferm empfohlene Scheiben.

Wie montiere ich den Zusatzhandgriff?

Schrauben Sie den Zusatzhandgriff (6) in eine der Montagebohrungen (13) an der Seite des Gehäuses. Ziehen Sie ihn fest. Zum Entfernen schrauben Sie ihn ab.

Welche Leistung hat der Winkelschleifer Ferm AGM1087?

Der Winkelschleifer AGM1087 hat eine Leistung von 850 W bei einer Spannung von 230 V~ und einer Frequenz von 50 Hz.

Wie reinige ich den Winkelschleifer nach Gebrauch?

Trennen Sie das Gerät immer vom Netz. Reinigen Sie das Gehäuse mit einem weichen Tuch. Entstauben Sie die Belüftungsschlitze mit einem feuchten Tuch oder Druckluft. Keine Scheuermittel verwenden.

Welche Sicherheitsvorkehrungen sind wesentlich?

Tragen Sie eine Schutzbrille, einen Gehörschutz und Handschuhe. Halten Sie Unbeteiligte fern. Nie ohne die Schutzhaube verwenden. Überprüfen Sie vor jedem Gebrauch den Zustand der Scheibe. Ziehen Sie den Stecker vor jeder Einstellung.

Was tun bei Blockieren der Scheibe?

Lassen Sie sofort den Schalter los und halten Sie den Winkelschleifer still, bis die Scheibe vollständig zum Stillstand kommt. Versuchen Sie nicht, die Maschine gewaltsam zu entfernen. Nach dem Stillstand überprüfen Sie die Scheibe und das Werkstück.

Wie wechselt man die Kohlebürsten?

Die Kohlebürsten müssen vom Ferm-Kundendienst oder einer qualifizierten Person ausgetauscht werden. Versuchen Sie nicht, sie selbst zu wechseln.

Kann ich den Winkelschleifer zum Schleifen oder Polieren verwenden?

Nein, die Maschine ist nur für Schleifen und Trennen ausgelegt. Die Verwendung zum Schleifen (Papier), Bürsten oder Polieren birgt ein Verletzungsrisiko.

Wie kann man die Vibrationen während des Gebrauchs reduzieren?

Stellen Sie sicher, dass die Scheibe gut ausgewuchtet und in gutem Zustand ist. Halten Sie die Maschine fest mit beiden Händen. Verwenden Sie vibrationsdämpfende Handschuhe. Machen Sie regelmäßige Pausen.

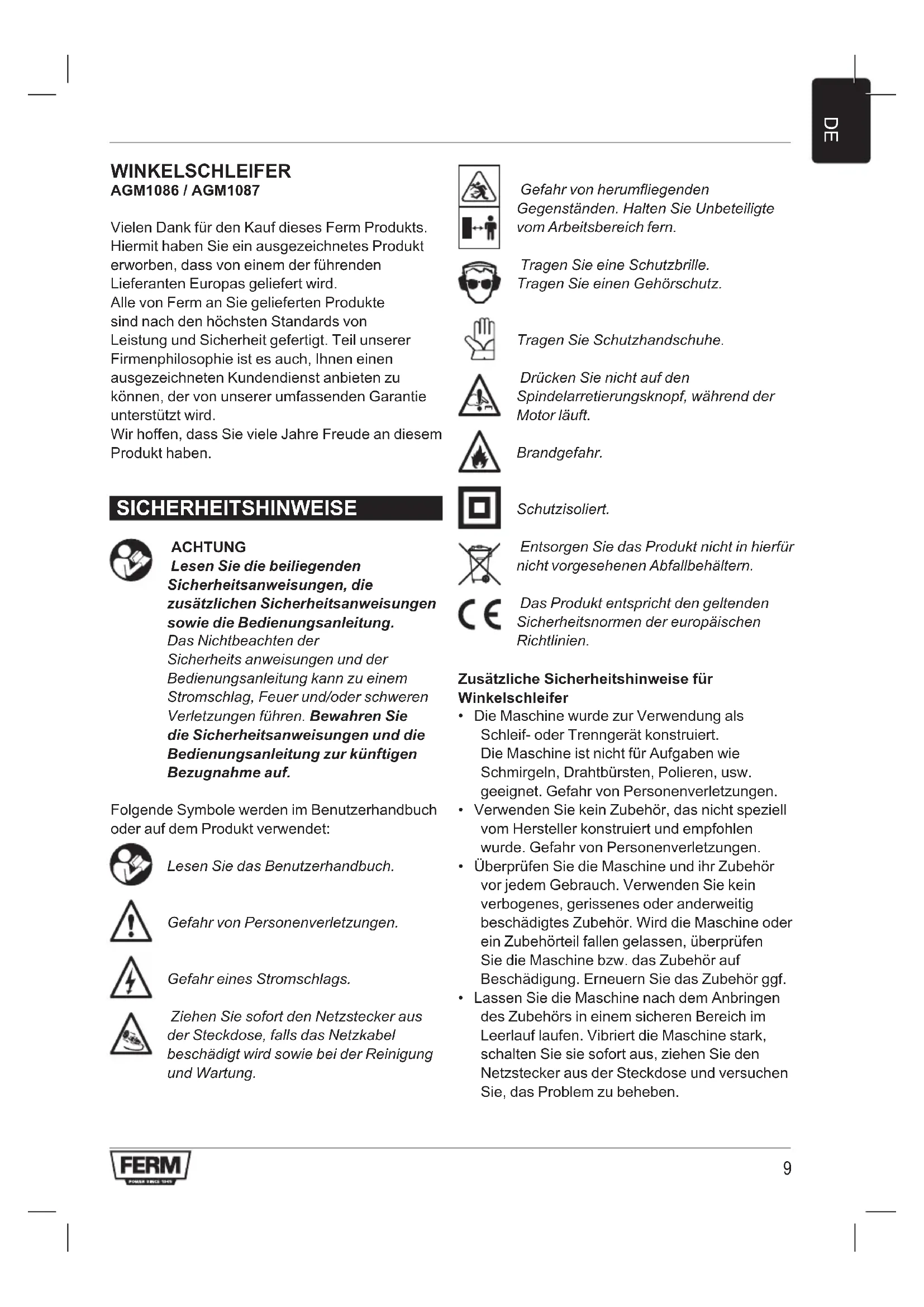

BEDIENUNGSANLEITUNG AGM1087 Ferm

Vielen Dank für den Kauf these Ferm Produktus. Hiermit haben Sie ein ausgezeichnetes Produkt erworben, dass von einem der führenden Lieferanten Europas geleiefert wird.

Alle von Ferm an Sie gelieferten Produkte sind nach den hochsten Standards von Leistung und Sicherheit gefertigt. Teil unserer Firmenphilosophie ist es auch, Ihnen einen ausgezeichneten Kundendienst anbieten zu können, der von unserer umfassenden Garantie unterstützt wird.

Wir hoffen, dass Sie weitere Jahre Freude an thisem Produkt haben.

SICHERHEITSHINWEISE

ACHTUNG

Lesen Sie die beiliegenden Sicherheitsanweisungen, die zusätzlichen Sicherheitsanweisungen sowie die Bedienungsanleitung. Das Nichtbeachten der Sicherheits anweisungen und der Bedienungsanleitung kann zu einem Stromschlag, Feuer und/oder schweren Verletzungen führen. Bewahren Sie die Sicherheitsanweisungen und die Bedienungsanleitung zur künftigen Bezugnahme auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Lesen Sie das Benutzerhandbuch.

Gefahr von Personenverletzungen.

Gefahr eines Stromschlags.

Ziehen Sie sofort den Netzstecker aus der Steckdose, falls das Netzkabel beschadigt wird sowie bei der Reinigung und Wartung.

Gefahr von herumfliegenden Gegenständen. Halten Sie Unbeteiligte vom Arbeitsbereich fern.

Tragen Sie eine Schutzbrille.
Tragen Sie einen Gehorschutz.

Tragen Sie Schutzhandschuhe.

Drucken Sie nicht auf den Spindelarretierungsknopf, während der Motor lauft.

Brandgefahr.

Schutzisoliert.

Entsorgen Sie das Produkt nicht in hierfür nicht vorgesehenen Abfallbehältern.

Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien.

Zusätzliche Sicherheitshinweise für Winkelschleifer

Die Maschine wurde zur Verwendung als Schleif- oder Trenngerät konstruiert. Die Maschine ist nicht für Aufgaben wie Schmirgeln, Drahtbürsten, Polieren, usw. geeignet. Gefahr von Personenverletzungen.
- Verwenden Sie kein Zubehör, das nicht speziell vom Hersteller konstruiert und empfohlen wurde. Gefahr von Personenverletzungen.
- Überprüfen Sie die Maschine und ihr Zubehör vor jedem Gebrauch. Verwenden Sie kein verbogenes, gerissenes oder anderweitig beschädigtes Zubehör. Wird die Maschine oder ein Zubehörteil fallen gelassen, überprüfen Sie die Maschine bzw. das Zubehör auf Beschädigung. Erneumann Sie das Zubehör ggf.
- Lassen Sie die Maschine nach dem Anbringen des Zubehörs in einem sicheren Bereich im Leerlauf laufen. Vibriert die Maschine stark, schalten Sie sie sofort aus,ziehen Sie den Netzstecker aus der Steckdose und versuchen Sie,das Problem zu beheben.

• Vergewissern Sie sich, dass die maximale Geschwindigkeit der Schleifscheibe der maximalen Geschwindigkeit der Maschine entspricht bzw. diese überschreitet. Siehe Typenschild an der Maschine.
• Verwenden Sie nur Schleifscheiben mit der richtigen Stärke und dem richtigen Außen durch -messer. Siehe Typenschild an der Maschine.
• Vergewissern Sie sich, dass der Spindeldurchmesser der Schleifscheiben, der Abstandsstücke, der Spannmuttern, usw. dem Durchmesser der Spindel der Maschine entspricht.
• Vergewissern Sie sich, dass die Schleifscheibe richtig angebracht ist. Verwenden Sie keine Adapter oder andere Hilfsmittel, um Schleifscheiben mit einem anderen Spindeldurchmesser anzubringen.
• Verwenden Sie nur vom Hersteller empfohlene Schleifscheiben. Verwenden Sie nur Schutzvorrichtungen, die speziell für die Schleifscheibe konstruiert sind.
• Verwenden Sie nur für den Einsatz geeignete Schleifscheiben. Beispiel: Führten Sie keine Schleifarbeiten mit der Seite einer Trennscheibe durch.
• Verwenden Sie die Maschine nicht ohne Schutzvorrichtung. Befestigen Sie die Schutzvorrichtung zur maximalen Sicherheit richtig. Vergewissern Sie sich, dass der Benutzer so gut wie möglich vor der Schleifscheibe geschlossen wird.
  Vergewissern Sie sich, dass das Werkstück richtig gestützt bzw. fixiert ist.
• Tragen Sie eine Schutzbrille. Tragen Sie einen Gehörschutz. Tragen Sie eine Staubmaske. Verwenden Sie ggf. weitere Schutzmittel wie beispelsweise Schutzhandschuhe, Sicherheits schuhe, usw. Gefahr von Personenverletzungen.
• Halten Sie Unbeteiligte vom Arbeitsbereich fern. Vergewissern Sie sich, dass sümmtliche Personen im Arbeitsbereich Schutzausrücktug tragen. Gefahr von Personenverletzungen.
• Halten Sie das Netzkabel von der sich drehenden Schleifscheibe fern. Berührt das Netzkabel die sich drehende Schleifscheibe, konnen ihre Höhe oder Arme in Kontakt mit der Schleifscheibe kommt. Gefahr von Personenverletzungen.
• Halten Sie die Maschine an den isolierten Grifflächen, falls die Gefahr besteht, dass die

Schleifscheibe versteckte Leitungen oder das Netzkabel berühren konnte. Falls die Schleifscheibe einen spannungsfährenden Draht berührt, können die freiliegenden Metallteile der Maschine ebenfalls spannungsfährend werden. Gefahr eines Stromschlags.

• Verwenden Sie die Maschine nicht, während Sie sie an ihrer Seite,tragen.Gefahr von Personenverletzungen.
• Verwenden Sie die Maschine nicht auf Werkstücken, bei denen eine maximale Schleiftieferforderlich ist, die die maximale Schleiftiefer der Schleifscheibe überschreitet.
• Verwenden Sie kein Zubehör, bei dem flüssige Kühlmittel erforderlich sind. Gefahr eines Stromschlags.
• Verwenden Sie die Maschine nicht in der Nähve von brennbaren Materialien. Brandgefahr.
• Bearbeiten Sie keine asbesthaltigen Materialien. Asbest wird als krebsergebnis eingestuft.
• Bearbeiten Sie kein Metall mit einem Magnesiumanteil von mehr als 80% .
• Seien Sie sich darüber im Klaren, dass die Schleifscheibe nach dem Abschalten der Maschine noch etwas nachläufig. Versuchen Sie nicht, die Schleifscheibe selbst zum Stillstand zubekommen.
• Legen Sie die Maschine niemals auf einem Tisch oder einer Werkbank ab, bevor sie nicht abgeschaltet wurde.
• Reinigen Sie regelmäßig die Beluftungsschlitze. Gefahr eines Stromschlags.

Ein Rückschlag ist die plötzliche Reaktion auf eine eingeklemmte, hangende oder verdrehte Schleifscheibe. Dies führt dazu, dass sich die Maschine hebts und aus dem Werkstück in Richtung Benutzer hereaus bewegt. Falls die Schleifscheibe klemmt oder im Schnitt festhängt, blockiert sie, und die Maschine wird mit hoher Geschwindigkeit zum Benutzer zusammen getrieben. Falls die Schleifscheibe im Schnitt verdreht wird, kann sich die Hinterkante der Schleifscheibe in die Oberfläche des Werkstücks graben, wodurch die Schleifscheibe aus dem Schnitt "herausklettert" und in Richtung Benutzer zusammen Schnellt.

Ein Rückschlag ist das Ergebnis eines falschen Gebrauchs der Maschine und/oder falschen

Bedienungsabläufen oder -bedingungen. Ein Rückschlag lassst sich vermeiden, indem folgende Vorkehrungen getroffen werden:

• Halten Sie die Maschine mit beiden Händen fest. Halten Sie ihre Arme so, dass Sie den Rückschlagkräftenstandhaltenkonnen. Positionieren Sie ihren Körper nur auf einer der beiden Seiten der Schleifscheibe und nicht in einer Linie zur Schleifscheibe. Ein Rückschlag kann bewirken, dass die Schleifscheibe zuschnittellt. Werden entsprechende Vorkehrungen getroffen, konnen die Rückschlagkräfte vom Benutzer kontrolliert werden.
• Gehen Sie beim Gebrauch der Maschine an Ecken, scharfen Kanten, usw. besonderss vorsichtig vor. Vergewissern Sie sich, dass die Schleifscheibe nicht eingeklemmt wird. Gefahr eines Rückschlags.
• Falls sich die Schleifscheibe verklemmt oder falls Sie den Schnitt aus irgendinem Grund unterbrechen, setzen Sie den Ein-/Aus-Schalter los und halten Sie die Maschine bewegungslos im Material, bis die Schleifscheibe vollkommen zum Stillstand gekommen ist. Versuchen Sie niemals, die Maschine aus dem Werkstück zu entfernen oder nach hinten zuziehen, während sich die Schleifscheibe bewegt. Gefahr eines Rückschlags.
• Verwenden Sie keine stumpfen oder beschädigten Schleifscheiben. Stumpfe oder falsch montierte Schleifscheiben bewirkenenge Schnitte, die eine übermäßige Reibung und Rückschlag verursachen und die Gefahr erhöhen, dass sich die Schleifscheibe festklemmt.
• Verwenden Sie keine Sägeblätter. Verwenden Sie keine Holzklingen für Sägeketten. Gefahr von Personenverletzungen.

Elektrische Sicherheit

Achten Sie stets darauf, dass die Spannung der Stromversorgung mit der Spannung auf dem Typenschild übereinstimmt.

• Verwenden Sie die Maschine nicht, wenn das Netzkabel oder der Netzstecker beschädigt ist.
• Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme der Maschine geeignet sind und eine Mindestaderstände von

1,5 mm2 haben. Falls Sie eine Kabeltrommel verwenden, rollen Sie das Kabel immer vollständig ab.

Technische Daten

AGM1086 AGM1087

Netzspannung 230 V~
Netzfrequency 50 Hz
Leistungsaufnahme 500 W 850 W
Leerlaufgeschwindigkeit 11,000/min
Schleifscheibe
Durchmesser 115 mm 125 mm
Bohrung 22.2 mm
Spindelgewinde M14
Gewicht	1.69 kg	1.94 kg
Noise and vibration
Schalldruck (Lpa) (K=3dB)	70 dB(A)	89.9 dB(A)
Schalleistung (Lwa) (K=3dB)	80 dB(A)	100.9 dB(A)
Vibration (K=1.5 m/s2)	2.5 m/s2	5.587 m/s2

Vibrationsstufe

Die im dieser Bedienungsanleitung angegebene Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke

• die Verwendung des Werkzeugs für andere Anwendungen oder mit anderen oder schlecht gewartetem Zubehör kann die Expositionsstufe erheblich erhöhen
• Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es lauft aber eigentlich nicht eingesetzt wird, konnen die Expositionsstufe erheblich verringern

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm und organisieren Sie ihren Arbeitsablauf

Tragen Sie einen Gehorschutz.

BESCHREIBUNG (ABB.A)

Ihr Winkelschleifer wurde zum Schleifen und Schneiden von Mauerwerk und Stahl konstruiert.

1. Ein-/Aus-Schalter
   2.Spindelarretierungsknopf
2. Spindel
   4.Schutzvorrichtung
   5.Haupthandgriff
   6.Zusatzhandgriff

MONTAGE

Schalten Sie die Maschine vor der Montage aus undziehen Sie den Netzstecker aus der Steckdose.

Anbringen und Entfernen der Schutzvorrichtung & Schleifscheibe (Abb. B)

Verwenden Sie die Maschine nicht ohne Schutzvorrichtung.

Anbringen

• Legen Sie die Maschine mit der Spindel (3) nach oben weisend auf einen Tisch.
• Halten Sie den Spindelarretierungsknopf (2) gedrückt und entfern den Sie den Flansch (7) mit dem Flanschschlüssel (8).
• Entfernen Sie ggf. die Schleifscheibe (9).
• Entfernen Sie den Flansch (10).
• Bringen Sie die Schutzvorrichtung (4) an.
  Sichern Sie die Schutzvorrichtung (4) durch
  Anziehen der Schraube (11) und der Mutter (12).
• Bringen Sie den Flansch (10) an.
• Bringen Sie ggf. die Schleifscheibe (9) an.
• Halten Sie den Spindelarretierungsknopf (2) gedrückt und bringen Sie den Flansch (7) mit dem Flanschschlüssel (8) an.

Entfernen

• Legen Sie die Maschine mit der Spindel (3) nach oben weisend auf einen Tisch.
• Halten Sie den Spindelarretierungsknopf (2) gedrückt und entfernen Sie den Flansch (7) mit dem Flanschschlüssel (8).
• Entfernen Sie ggf. die Schleifscheibe (9).
• Entfernen Sie den Flansch (10).

• Entfernen Sie die Schutzvorrichtung (4) durch Lösen der Schraube (11) und der Mutter (12).

• Bringen Sie den Flansch (10) an.

• Bringen Sie ggf. die Schleifscheibe (9) an.
• Halten Sie den Spindelarretierungsknopf (2) gedrückt und bringen Sie den Flansch (7) mit dem Flanschschlüssel (8) an.

Anbringen und Entfernen des Zusammenhanggriffs (Abb. C)

Anbringen

• Ziehen Sie den Zusammenhanggriff (6) in einem der Befestigungslöcher (13) an.

Entfernen

• Losen Sie den Zusammenhanggriff (6) aus dem Befestigungssloch (13).

GEBRAUCH

Ein- und Ausschalten (Abb. A)

Um die Maschine in den Dauerbetrieb zu schalten, schiben Sie den Ein-/Aus-Schalter (1) in Richtung Schleifscheibe.
Um die Maschine auszuschalten, drücken Sie auf den unteren Teil des Ein-/Aus-Schalters (1).

Ratschläge für optimale Arbeitsergebnisse

• Spannen Sie das Werkstück ein.
  Verwenden Sie für keine Werkstücke eine Spannvorrichtung.
• Zeichnen Sie eine Linie, um die Richtung vorzugeben, in der die Schleifscheibe geführt wird.
• Halten Sie die Maschine mit beiden Händen fest.
  Schalten Sie die Maschine ein.
  Warten Sie, bis die Maschine ihre volle Geschwindigkeit erreicht hat.
• Setzen Sie die Schleifscheibe auf das Werkstück.
• Bewegen Sie die Maschine langsam die vorgezeichnete Linie entlang, wobei Sie die Schleifscheibe fest gegen das Werkstück drucken.
• Üben Sie nicht zu viel Druck auf die Maschine aus. Lassen Sie die Maschine die Arbeit verrichten.
• Schalten Sie die Maschine aus und warten Sie, bis sie vollkommen zum Stillstand gekommen ist, bevor Sie sie ablegen.

REINIGUNG UND WARTUNG

Schalten Sie die Maschine vor der Reinigung und Wartung immer aus undziehen Sie den Netzstecker aus der Steckdose.

• Reinigen Sie das Gehäuse regelmäßig mit einem weichen Lappen.
• Halten Sie die Belüftungsschlitze staub- und schmutzfrei. Verwenden Sie gegebenenfalls einen weichen feuchten Lappen, um den Staub und Schmutz aus den Belüftungsschlitzen zu entfern.

Verwenden Sie ausschließlich scharfe und unbeschädigte Schleifscheiben.

Kohlebürsten

Sind die Kohlebürsten verschlissen, müssen sie von der Kundendienstabteilung des Herstellers oder einer entsprechend qualifizierten Person ausgetauscht werden.

GARANTIE

Schlagen Sie in den beigefugten Garantiebedingungen nach.

UMWELT

Entsorgung

Das Produkt, sein Zubehör sowie die Verpackung müssen für ein umweltfreundliches Recycling getrennt entsorgt werden.

Nur für EG-Länder

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der Europäischen Richtlinie 2012/19/EU für Elektro- und Elektronikschrott sowie der Einführung in das nationale Recht mussen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltfreundlich entsorgt werden.
