GEBRUIKSAANWIJZING AGM1087 Ferm

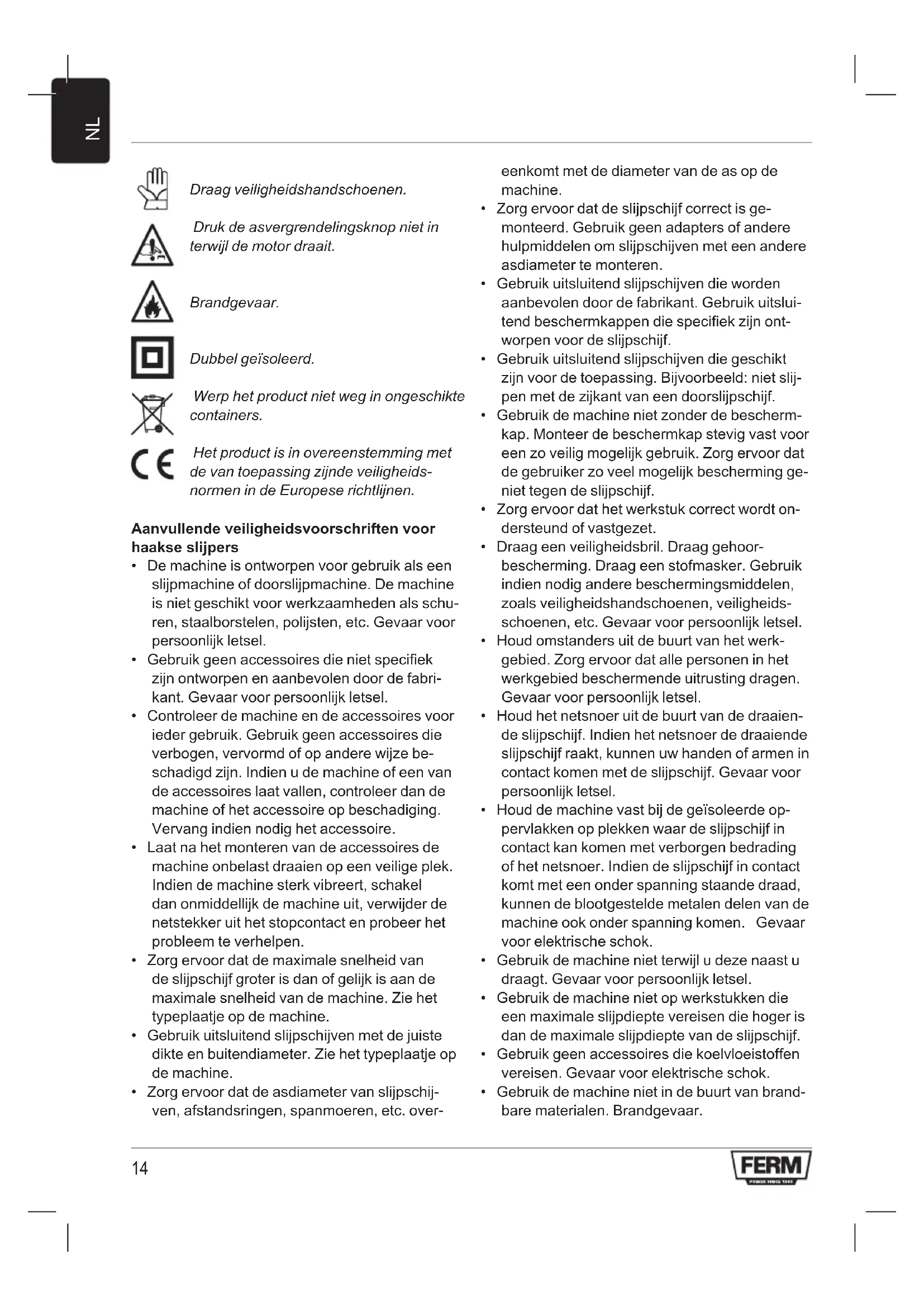

Draag veiligheidshandschoenen. Druk de asvergrendelingsknop niet in terwijl de motor draait. Brandgevaar. Dubbel geïsoleerd. Werp het product niet weg in ongeschikte containers. Het product is in overeenstemming met de van toepassing zijnde veiligheids- normen in de Europese richtlijnen. Aanvullende veiligheidsvoorschriften voor haakse slijpers

• De machine is ontworpen voor gebruik als een slijpmachine of doorslijpmachine. De machine is niet geschikt voor werkzaamheden als schu- ren, staalborstelen, polijsten, etc. Gevaar voor persoonlijk letsel.

• Gebruik geen accessoires die niet specifiek zijn ontworpen en aanbevolen door de fabri- kant. Gevaar voor persoonlijk letsel.

• Controleer de machine en de accessoires voor ieder gebruik. Gebruik geen accessoires die verbogen, vervormd of op andere wijze be- schadigd zijn. Indien u de machine of een van de accessoires laat vallen, controleer dan de machine of het accessoire op beschadiging. Vervang indien nodig het accessoire.

• Laat na het monteren van de accessoires de machine onbelast draaien op een veilige plek. Indien de machine sterk vibreert, schakel dan onmiddellijk de machine uit, verwijder de netstekker uit het stopcontact en probeer het probleem te verhelpen.

• Zorg ervoor dat de maximale snelheid van de slijpschijf groter is dan of gelijk is aan de maximale snelheid van de machine. Zie het typeplaatje op de machine.

• Gebruik uitsluitend slijpschijven met de juiste dikte en buitendiameter. Zie het typeplaatje op de machine.

• Zorg ervoor dat de asdiameter van slijpschij- ven, afstandsringen, spanmoeren, etc. over- eenkomt met de diameter van de as op de machine.

• Zorg ervoor dat de slijpschijf correct is ge- monteerd. Gebruik geen adapters of andere hulpmiddelen om slijpschijven met een andere asdiameter te monteren.

• Gebruik uitsluitend slijpschijven die worden aanbevolen door de fabrikant. Gebruik uitslui- tend beschermkappen die specifiek zijn ont- worpen voor de slijpschijf.

• Gebruik uitsluitend slijpschijven die geschikt zijn voor de toepassing. Bijvoorbeeld: niet slij- pen met de zijkant van een doorslijpschijf.

• Gebruik de machine niet zonder de bescherm- kap. Monteer de beschermkap stevig vast voor een zo veilig mogelijk gebruik. Zorg ervoor dat de gebruiker zo veel mogelijk bescherming ge- niet tegen de slijpschijf.

• Zorg ervoor dat het werkstuk correct wordt on- dersteund of vastgezet.

• Draag een veiligheidsbril. Draag gehoor- bescherming. Draag een stofmasker. Gebruik indien nodig andere beschermingsmiddelen, zoals veiligheidshandschoenen, veiligheids- schoenen, etc. Gevaar voor persoonlijk letsel.

• Houd omstanders uit de buurt van het werk- gebied. Zorg ervoor dat alle personen in het werkgebied beschermende uitrusting dragen. Gevaar voor persoonlijk letsel.

• Houd het netsnoer uit de buurt van de draaien- de slijpschijf. Indien het netsnoer de draaiende slijpschijf raakt, kunnen uw handen of armen in contact komen met de slijpschijf. Gevaar voor persoonlijk letsel.

• Houd de machine vast bij de geïsoleerde op- pervlakken op plekken waar de slijpschijf in contact kan komen met verborgen bedrading of het netsnoer. Indien de slijpschijf in contact komt met een onder spanning staande draad, kunnen de blootgestelde metalen delen van de machine ook onder spanning komen. Gevaar voor elektrische schok.

• Gebruik de machine niet terwijl u deze naast u draagt. Gevaar voor persoonlijk letsel.

• Gebruik de machine niet op werkstukken die een maximale slijpdiepte vereisen die hoger is dan de maximale slijpdiepte van de slijpschijf.

• Gebruik geen accessoires die koelvloeistoffen vereisen. Gevaar voor elektrische schok.

• Gebruik de machine niet in de buurt van brand- bare materialen. Brandgevaar.15

• Bewerk geen materialen die asbest bevatten. Asbest wordt als kankerverwekkend beschouwd.

• Bewerk geen metaal met een magnesiumgehalte van meer dan 80%.

• Wees erop bedacht dat de slijpschijf na het uitschakelen van de machine nog korte tijd blijft doordraaien. Probeer niet zelf de slijpschijf tot stilstand te brengen.

• Plaats de machine nooit op een tafel of een werk- bank voordat deze uitgeschakeld is.

• Reinig regelmatig de ventilatieopeningen. Ge- vaar voor elektrische schok. Terugslag is een plotselinge reactie op een vast- geklemde, vastgelopen of vervormde slijpschijf, waardoor de machine uit het werkstuk omhoog in de richting van de gebruiker springt. Indien de slijpschijf in de snede vastgeklemd of vastgelopen is, blok- keert de slijpschijf en springt de machine snel terug in de richting van de gebruiker. Indien de slijpschijf in de snede vervormd raakt, kunnen de achterkant van de slijpschijf in de bovenste laag van het werkstuk grijpen. Hierdoor klimt de slijpschijf uit de snede en springt deze terug in de richting van de gebruiker. Terugslag is het resultaat van onjuist gebruik van de machine en/of onjuiste gebruiksprocedures of -omstandigheden. Terugslag kan worden vermeden door de juiste voorzorgsmaatregelen in acht te ne- men:

• Houd de machine stevig met beide handen vast. Plaats uw armen zodanig dat u de krachten die ontstaan bij terugslag kunt weerstaan. Plaats uw lichaam aan één kant van de slijpschijf. Plaats uw lichaam niet in lijn met de slijpschijf. Terugslag kan de slijpschijf naar achteren doen springen. Bij de juiste voorzorgs maatregelen kunnen terugslag krachten worden gecontroleerd door de gebruiker.

• Wees uiterst voorzichting bij het gebruik van de machine op hoeken, scherpe randen, etc. Zorg ervoor dat de slijpschijf niet geblokkeerd raakt. Gevaar voor terugslag.

• Indien de slijpschijf blokkeert of indien de sne- de om een andere reden onderbroken wordt, laat dan de aan/uit-schakelaar los en houd de machine bewegingsloos in het materiaal totdat de slijpschijf volledig tot stilstand komt. Probeer nooit om de machine uit het werkstuk verwijderen of de machine naar achteren te trekken terwijl de slijpschijf in beweging is. Gevaar voor terugslag.

• Gebruik geen botte of beschadigde slijpschij- ven. Onscherpe of verkeerd gemonteerde slijp- schijven zorgen voor smalle sneden. Hierdoor ontstaat overmatige wrijving en terugslag en wordt het gevaar voor blokkeren van de slijp- schijf vergroot.

• Gebruik geen getande zaagbladen. Gebruik geen houtbewerkingsbladen voor zaagkettin- gen. Gevaar voor persoonlijk letsel. Elektrische veiligheid Controleer altijd of de spanning van de stroomtoevoer overeenkomt met de spanning op het typeplaatje.

• Gebruik de machine niet indien het netsnoer of de netstekker zijn beschadigd.

• Gebruik uitsluitend verlengkabels die geschikt zijn voor het vermogen van de machine met een minimale dikte van 1,5 mm2. Indien u een verlengkabelhaspel gebruikt, rol dan altijd de kabel volledig uit. Technische gegevens AGM1086 AGM1087 Netspanning 230 V~ Netfrequentie 50 Hz Ingangsspanning 500 W 850 W Toerental onbelast 11,000/min Slijpschijf Diameter 115 mm 125 mm Asgat 22.2 mm Asdraad M14 Gewicht 1.69 kg 1.94 kg Noise and vibration Geluidsdruk (Lpa) (K=3dB) 70 dB(A) 89.9 dB(A) Geluidsvermogen (Lwa) (K=3dB) 80 dB(A) 100.9 dB(A) Vibratie (K=1.5 m/s

Trillingsniveau Het trillingsemissieniveau, dat in deze gebruiks- aanwijzing wordt vermeld, is gemeten in over- eenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermel- de toepassingen - gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen16

wanneer de machine is uitgeschakeld of wan- neer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduce- ren Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren Draag gehoorbescherming. BESCHRIJVING (FIG. A) Uw haakse slijper is ontworpen voor het slijpen en doorslijpen van metselwerk en staal.

1. Aan/uit-schakelaar

ASSEMBLAGE Schakel voor assemblage altijd de machine uit en verwijder de netstekker uit het stopcontact. Monteren en verwijderen van de beschermkap & slijpschijf (fig. B) Gebruik de machine niet zonder de beschermkap. Monteren

• Plaats de machine op een tafel met de as (3) naar boven gericht.

• Houd de asvergrendelingsknop (2) ingedrukt en verwijder de flens (7) met behulp van de flenssleutel (8).

• Verwijder indien nodig de slijpschijf (9).

• Verwijder de flens (10).

• Monteer de beschermkap (4). Zet de beschermkap (4) vast door de schroef (11) en de moer (12) vast te draaien.

• Monteer de flens (10).

• Monteer indien nodig de slijpschijf (9).

• Houd de asvergrendelingsknop (2) ingedrukt en monteer de flens (7) met behulp van de flenssleutel (8). Verwijderen

• Plaats de machine op een tafel met de as (3) naar boven gericht.

• Houd de asvergrendelingsknop (2) ingedrukt en verwijder de flens (7) met behulp van de flenssleutel (8).

• Verwijder indien nodig de slijpschijf (9).

• Verwijder de flens (10).

• Verwijder de beschermkap (4) door de schroef (11) en de moer (12) los te draaien.

• Monteer de flens (10).

• Monteer indien nodig de slijpschijf (9).

• Houd de asvergrendelingsknop (2) ingedrukt en monteer de flens (7) met behulp van de flenssleutel (8). Monteren en verwijderen van de extra handgreep (fig. C) Monteren

• Draai de extra handgreep (6) vast in een van de montagegaten (13). Verwijderen

• Draai de extra handgreep (6) los van het montagegat (13). GEBRUIK In- en uitschakelen (fig. A)

• Om de machine in continubedrijf in te schakelen, schuift u de aan/uit-schakelaar (1) in de richting van de slijpschijf.

• Om de machine uit te schakelen, drukt u het onderste deel van de aan/uit-schakelaar (1) in. Aanwijzingen voor optimaal gebruik

• Klem het werkstuk vast. Gebruik een kleminrichting voor kleine werkstukken.

• Teken een lijn om de richting te bepalen waarin de slijpschijf moet worden geleid.

• Houd de machine met beide handen vast.

• Schakel de machine in.

• Wacht totdat de machine volledig op snelheid is.

• Plaats de slijpschijf op het werkstuk.

• Beweeg de machine langs de vooraf getekende lijn, waarbij de slijpschijf stevig tegen het werkstuk wordt gedrukt.17

• Oefen niet te veel druk uit op de machine. Laat de machine het werk doen.

• Schakel de machine uit en wacht totdat de machine volledig tot stilstand is gekomen voordat u de machine wegzet.

REINIGING EN ONDERHOUD

Schakel voor reiniging en onderhoud altijd de machine uit en verwijder de netstekker uit het stopcontact.

• Reinig regelmatig de behuizing met een zachte doek.

• Houd de ventilatieopeningen vrij van stof en vuil. Gebruik indien nodig een zachte, vochtige doek om stof en vuil uit de ventilatieopeningen te verwijderen. Gebruik uitsluitend scherpe en onbeschadigde slijpschijven. Koolborstels Indien de koolborstels zijn versleten, moeten de koolborstels worden vervangen door de klantenservice van de fabrikant of een gelijkwaardig gekwalificeerd persoon. GARANTIE Raadpleeg de bijgesloten garantiebepalingen. MILIEU Afdanking Het product, de accessoires en de verpakking moeten worden gesorteerd voor milieuvriendelijke recycling. Uitsluitend voor EG-landen Werp elektrisch gereedschap niet weg bij het huisvuil. Volgens de Europese Richtlijn 2012/19/ EU voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt.
