BRUKSANVISNING AGM1087 Ferm

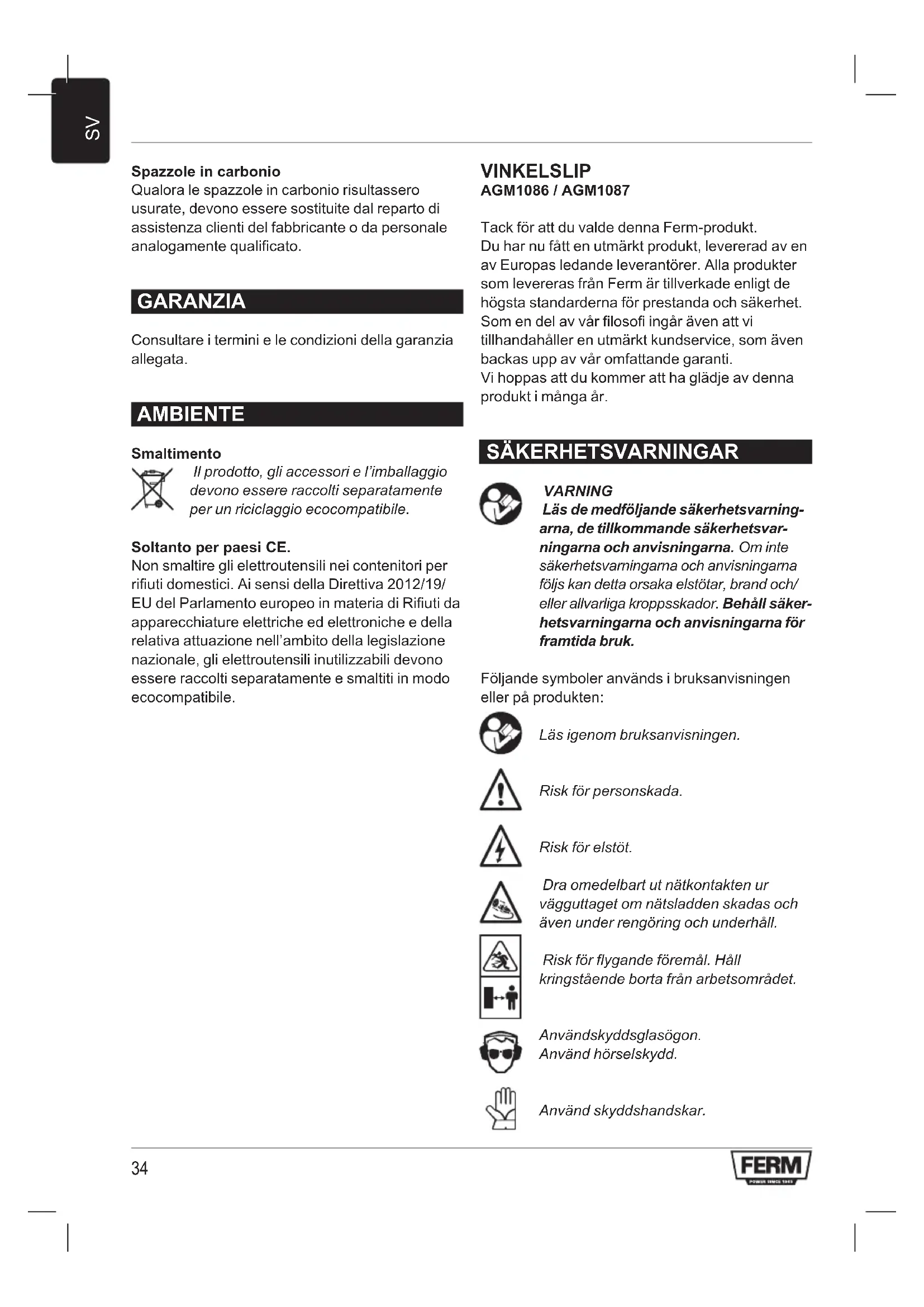

Spazzole in carbonio Qualora le spazzole in carbonio risultassero usurate, devono essere sostituite dal reparto di assistenza clienti del fabbricante o da personale analogamente qualificato. GARANZIA Consultare i termini e le condizioni della garanzia allegata. AMBIENTE Smaltimento Il prodotto, gli accessori e l’imballaggio devono essere raccolti separatamente per un riciclaggio ecocompatibile. Soltanto per paesi CE. Non smaltire gli elettroutensili nei contenitori per rifiuti domestici. Ai sensi della Direttiva 2012/19/ EU del Parlamento europeo in materia di Rifiuti da apparecchiature elettriche ed elettroniche e della relativa attuazione nell’ambito della legislazione nazionale, gli elettroutensili inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecocompatibile. VINKELSLIP AGM1086 / AGM1087 Tack för att du valde denna Ferm-produkt. Du har nu fått en utmärkt produkt, levererad av en av Europas ledande leverantörer. Alla produkter som levereras från Ferm är tillverkade enligt de högsta standarderna för prestanda och säkerhet. Som en del av vår filosofi ingår även att vi tillhandahåller en utmärkt kundservice, som även backas upp av vår omfattande garanti. Vi hoppas att du kommer att ha glädje av denna produkt i många år. SÄKERHETSVARNINGAR VARNING Läs de medföljande säkerhetsvarning- arna, de tillkommande säkerhetsvar- ningarna och anvisningarna. Om inte säkerhetsvarningarna och anvisningarna följs kan detta orsaka elstötar, brand och/ eller allvarliga kroppsskador. Behåll säker- hetsvarningarna och anvisningarna för framtida bruk. Följande symboler används i bruksanvisningen eller på produkten: Läs igenom bruksanvisningen. Risk för personskada. Risk för elstöt. Dra omedelbart ut nätkontakten ur vägguttaget om nätsladden skadas och även under rengöring och underhåll. Risk för flygande föremål. Håll kringstående borta från arbetsområdet. Använd skyddsglasögon. Använd hörselskydd. Använd skyddshandskar.35

Tryck inte på spindelns spärrknappen medan motorn är i gång. Brandrisk. Dubbelisolerad. Släng inte produkten i olämpliga behållare. Produkten är i överensstämmelse med tillämpliga säkerhetsstandarder i EU-direktiven. Ytterligare säkerhetsvarningar för vinkelslipar

• Maskinen är konstruerad för att användas som slip- eller kapmaskin. Maskinen lämpar sig inte för arbetsmoment som putsning, stålborstning, polering etc. Risk för personskador.

• Använd inte tillbehör som inte är speciellt designade och rekommenderade av tillverkaren. Risk för personskada.

• Undersök maskinen och tillbehören före användning. Använd aldrig tillbehör som är böjda, spruckna eller på annat sätt skadade. Om maskinen eller något av tillbehören har tappats, kontrollera då maskinen eller tillbehöret med avseende på skador. Byt vid behov ut tillbehöret.

• Låt maskinen gå utan belastning på en säker plats efter montering av tillbehören. Om maskinen vibrerar starkt ska maskinen stängas av omedelbart och nätsladden dras ur väggkontakten. Sedan försöker man lösa problemet.

• Kontrollera att maximala hastigheten för slipskivan är större än eller lika stor som maximala hastigheten för maskinen. Titta på maskinen märkskylt.

• Använd endast slipskivor med korrekt tjocklek och ytterdiameter. Titta på maskinen märkskylt.

• Kontrollera att spindeldiametern på slipskivan, brickorna, låsmuttrar etc. motsvarar diametern på maskinens spindel.

• Se till att slipskivan är korrekt monterad. Använd inte adaptrar eller andra hjälpmedel för montering av slipskivor med annan spindeldiameter.

• Använd bara slipskivor som rekommenderas av tillverkaren. Använd bara skydd som är speciellt konstruerade för slipskivor.

• Använd bara slipskivor som lämpar sig för tillämpningen. Exempel: slipa inte med sidan på en kapskiva.

• Använd inte maskinen utan skyddet. Montera skyddet säkert för maximal säkerhet. Kontrollera att användaren är skyddad från slipskivan så mycket som möjligt.

• Se till att arbetsstycket har korrekt stöd eller fäste.

• Använd skyddsglasögon. Använd hörselskydd. Använd skyddsmask. Om nödvändigt, använd andra skyddsanordningar, som skyddshandskar, skyddsskor, etc. Risk för personskador.

• Håll kringstående borta från arbetsområdet. Kontrollera att alla personer inom arbetsområdet bär skyddsutrustning. Risk för personskada.

• Håll nätkabeln på avstånd från det roterande slipskivan. Om nätkabeln träffas av den roterande skivan, kan dina händer eller armar komma i kontakt med slipskivan. Risk för personskador.

• Håll maskinen i den isolerade greppytan där slipskivan kan komma i kontakt med dolda ledningar eller nätkabeln. Om slipskivan kommer i kontakt med spänningsförande ledning, kan de exponerade metalldelarna på maskinen också bli spänningsförande. Risk för elstöt.

• Använd inte maskinen medan du bär den vid din sida. Risk för personskada.

• Använd inte maskinen på arbetsstycken som kräver ett maximalt slipdjup som är större än slipskivans maximala slipdjup.

• Använd inga tillbehör som kräver kylvätska. Risk för elstöt.

• Använd inte maskinen nära lättantändligt material. Brandrisk.

• Arbeta inte med material som innehåller asbest. Asbest betraktas som cancerframkallande.

• Bearbeta inte metaller med en magnesiumhalt högre än 80%.

• Tänk på att slipskivan fortsätter att rotera en kort stund efter att maskinen har stängts av. Försök aldrig hjälpa till att få slipskivan att stanna.

• Placera aldrig maskinen på ett bord eller en arbetsbänk innan den stängts av.

• Rengör ventilationsöppningarna regelbundet. Risk för elstöt. En rekyl är en plötslig reaktion på en klämd, fastlåst eller felinriktad slipskiva, som gör att maskinen lyfts upp och bort från arbetsstycket36

mot användaren. Om slipskivan är hårt fastklämd eller fastlåst i slipspåret, kläms slipskivan fast och maskinen drivs snabbt bakåt mot användaren. Om slipskivan är sned eller felinriktad i slipspåret, kan bakkanten på slipskivan gräva sig ner i ytan på arbetsstycket, vilket får slipskivan att klättra upp ur spåret och pressas bakåt mot användaren. En rekyl är resultatet av felaktig användning av maskinen och/eller felaktigt arbetssätt. Rekyler kan undvikas genom att vidta lämpliga försiktighetsåtgärder:

• Håll maskinen med båda händerna. Håll armarna så att du kan stå emot rekylkraften. Ha kroppen på endera sidan av slipskivan, inte i linje med slipskivan. En rekyl kan göra att slipskivan hoppar bakåt. Om lämpliga försiktighetsåtgärder vidtas, kan rekylkrafterna kontrolleras av användaren.

• Var extra försiktig när du använder maskinen i hörn, på skarpa kanter, etc. Kontrollera att slipskivan inte kläms fast. Risk för rekyl.

• Om slipskivan kläms fast eller om du av någon orsak avbryter en slipning, släpp då upp strömbrytaren och håll maskinen stilla i materialet tills slipskivan har stannat helt. Försök aldrig ta bort maskinen från arbetsstycket eller dra maskinen bakåt medan slipskivan är i rörelse. Risk för rekyl.

• Använd inte nötta eller skadade slipskivor. Nötta eller felaktigt monterade slipskivor ger smala snitt, vilket resulterar i högre friktion och rekyler och ökar risken för att slipskivan ska klämmas fast.

• Använd inte tandade sågblad. Använd inte träsnidarblad för sågkedjor. Risk för personskada. Elektrisk säkerhet Kontrollera alltid att strömförsörjningens spänning överensstämmer med spänningen på märkplåten.

• Använd inte maskinen om nätkabeln eller nätkontakten är skadad.

• Använd endast förlängningskablar som är lämpliga för maskinens nominella effekt, minst 1,5 mm2 tjocka. Om förlängningskabel på trumma används måste kabeln alltid rullas ut helt. Tekniska data AGM1086 AGM1087 Nätspänning 230 V~ Nätfrekvens 50 Hz Ineffekt 500 W 850 W Obelastad hastighet 11,000/min Slipskiva Diameter 115 mm 125 mm Hål 22.2 mm Spindelgänga M14 Vikt 1.69 kg 1.94 kg Buller och vibrationer Bullernivå (Lpa) (K=3dB) 70 dB(A) 89.9 dB(A) Ljudeffekt (Lwa) (K=3dB) 80 dB(A) 100.9 dB(A) Skakas (K=1.5 m/s

Vibrationsnivå Vibrationsemissionsvärdet som står på baksidan av den här instruktionsboken har uppmätts enligt ett standardiserat test i enlighet med EN 60745; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet - om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån - när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån Skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt Använd hörselskydd. BESKRIVNING (FIG. A) Din vinkelslip har konstruerats för slipning och kapning av mursten och stål.

Montering Innan montering ska du alltid stänga av maskinen och dra ut nätkontakten ur vägguttaget. Montering och borttagning av skyddet & av slipskivan (fig. B) Använd inte maskinen utan skyddet. Montering

• Placera maskinen på ett bord med spindeln (3) vänd uppåt.

• Håll spindelns spärrknapp (2) intryckt och ta bort flänsen (7) med flänsnyckeln (8).

• Om så behövs, ta bort slipskivan (9).

• Ta bort flänsen (10).

• Montera skyddet (4). Fäst skyddet (4) genom att dra fast skruven (11) och muttern (12).

• Montera flänsen (10).

• Om så behövs, montera slipskivan (9).

• Håll spindelns spärrknapp (2) intryckt och montera flänsen (7) med flänsnyckeln (8). Borttagning

• Placera maskinen på ett bord med spindeln (3) vänd uppåt.

• Håll spindelns spärrknapp (2) intryckt och ta bort flänsen (7) med flänsnyckeln (8).

• Om så behövs, ta bort slipskivan (9).

• Ta bort flänsen (10).

• Ta bort skyddet (4) genom att lossa skruven (11) och muttern (12).

• Montera flänsen (10).

• Om så behövs, montera slipskivan (9).

• Håll spindelns spärrknapp (2) intryckt och montera flänsen (7) med flänsnyckeln (8). Montering och borttagning av hjälphandtaget (fig. C) Montering

• Dra fast hjälphandtaget (6) i ett av monteringshålen (13). Borttagning

• Lossa hjälphandtaget (6) från monteringshålet (13). ANVÄNDNING Starta och stänga av (fig. A)

• For att starta maskinen i kontinuerliga läget, skjut strömbrytaren (1) mot slipskivan.

• For att stänga av maskinen, tryck på nedre delen av strömbrytaren (1). Tips för bästa användning

• Spänn fast arbetsstycket. Använd ett fastspänningsdon för mindre arbetsstycken.

• Rita en linje som visar i vilken riktning slipskivan ska föras.

• Håll maskinen med båda händerna.

• Vänta tills maskinen uppnått full hastighet.

• Placera slipskivan på arbetsstycket.

• Flytta maskinen långsamt längs den tidigare ritade linjen och tryck slipskivan med fast hand mot arbetsstycket.

• Utöva inte för stort tryck på maskinen. Låt maskinen göra arbetet.

• Stäng av maskinen och vänta tills den stannat helt innan du sätter ner maskinen.

RENGÖRING OCH UNDERHÅLL

Innan rengöring och underhåll ska du alltid stänga av maskinen och dra ut nätkontakten ur vägguttaget.

• Rengör höljet regelbundet med en mjuk trasa.

• Se till att ventilationshålen är fria från damm och smuts. Använd vid behov en mjuk, fuktig trasa för att ta bort damm och smuts från ventilationshålen. Använd endast vassa, oskadade slipskivor. Kolborstarna Om kolborstarna är nötta måste de bytas av tillverkarens kundservice eller annan behörig person.38
