NAUDOJIMO INSTRUKCIJA AGM1087 Ferm

ĮSPĖJIMAS Perskaitykite pridėtus saugos įspėjimus, papildomus įspėjimus ir instrukcijas. Nesilaikant saugos įspėjimųirinstrukcijųgalikiltielektros smūgis,gaisrasir/arbagalimarimtai susižeisti.Išsaugokite šiuos saugos įspėjimus ir instrukcijas ateičiai. Toliau pateikiami simboliai naudojami naudotojo vadove arba ant produkto: Perskaitykitenaudotojovadovą. Galimasusižeisti. Galikiltielektrossmūgis. Jeivalymoirpriežiūrosmetu pažeidžiamasmaitinimokabelis, nedelsdamiištraukitekištukąišmaitinimo lizdo. Galikiltipavojusdėlatšokusiųdalelių. Stebėtojaituribūtiatokiaunuodarbo zonos. Dėvėkiteapsauginiusakinius. Dėvėkiteklausosapsaugas. Dėvėkiteapsauginespirštines.63

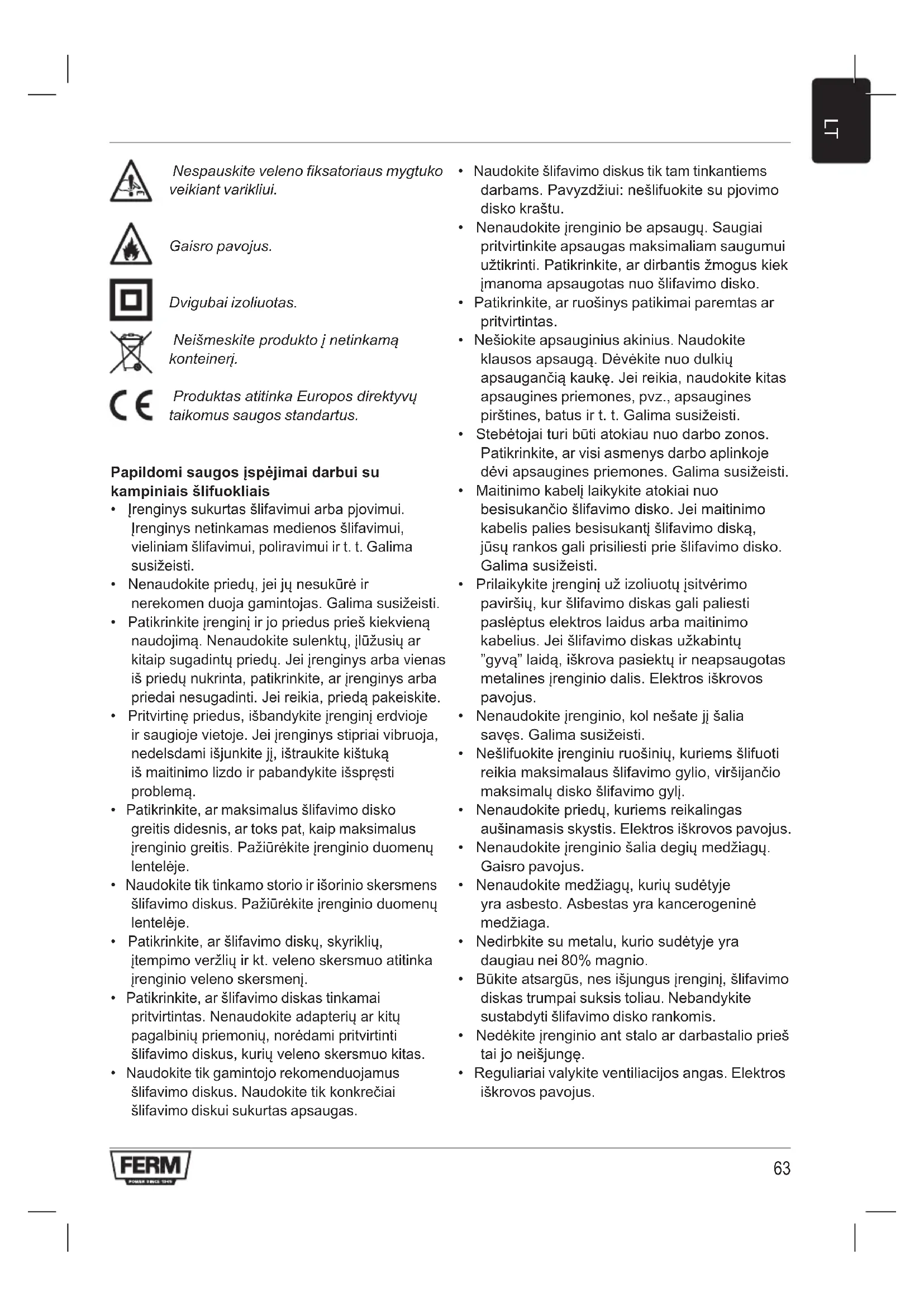

Nespauskite veleno fiksatoriaus mygtuko veikiant varikliui. Gaisro pavojus. Dvigubai izoliuotas. Neišmeskiteproduktoįnetinkamą konteinerį. ProduktasatitinkaEuroposdirektyvų taikomus saugos standartus. Papildomi saugos įspėjimai darbui su kampiniais šlifuokliais

• Įrenginys sukurtas šlifavimui arba pjovimui. Įrenginys netinkamas medienos šlifavimui, vieliniam šlifavimui, poliravimui ir t. t. Galima susižeisti.

• Nenaudokite priedų, jei jų nesukūrė ir nerekomen duoja gamintojas. Galima susižeisti.

• Patikrinkite įrenginį ir jo priedus prieš kiekvieną naudojimą. Nenaudokite sulenktų, įlūžusių ar kitaip sugadintų priedų. Jei įrenginys arba vienas iš priedų nukrinta, patikrinkite, ar įrenginys arba priedai nesugadinti. Jei reikia, priedą pakeiskite.

• Pritvirtinę priedus, išbandykite įrenginį erdvioje ir saugioje vietoje. Jei įrenginys stipriai vibruoja, nedelsdami išjunkite jį, ištraukite kištuką iš maitinimo lizdo ir pabandykite išspręsti problemą.

• Patikrinkite, ar maksimalus šlifavimo disko greitis didesnis, ar toks pat, kaip maksimalus įrenginio greitis. Pažiūrėkite įrenginio duomenų lentelėje.

• Naudokite tik tinkamo storio ir išorinio skersmens šlifavimo diskus. Pažiūrėkite įrenginio duomenų lentelėje.

• Patikrinkite, ar šlifavimo diskų, skyriklių, įtempimo veržlių ir kt. veleno skersmuo atitinka įrenginio veleno skersmenį.

• Patikrinkite, ar šlifavimo diskas tinkamai pritvirtintas. Nenaudokite adapterių ar kitų pagalbinių priemonių, norėdami pritvirtinti šlifavimo diskus, kurių veleno skersmuo kitas.

• Naudokite tik gamintojo rekomenduojamus šlifavimo diskus. Naudokite tik konkrečiai šlifavimo diskui sukurtas apsaugas.

• Naudokite šlifavimo diskus tik tam tinkantiems darbams. Pavyzdžiui: nešlifuokite su pjovimo disko kraštu.

• Nenaudokite įrenginio be apsaugų. Saugiai pritvirtinkite apsaugas maksimaliam saugumui užtikrinti. Patikrinkite, ar dirbantis žmogus kiek įmanoma apsaugotas nuo šlifavimo disko.

• Patikrinkite, ar ruošinys patikimai paremtas ar pritvirtintas.

• Nešiokite apsauginius akinius. Naudokite klausos apsaugą. Dėvėkite nuo dulkių apsaugančią kaukę. Jei reikia, naudokite kitas apsaugines priemones, pvz., apsaugines pirštines, batus ir t. t. Galima susižeisti.

• Stebėtojai turi būti atokiau nuo darbo zonos. Patikrinkite, ar visi asmenys darbo aplinkoje dėvi apsaugines priemones. Galima susižeisti.

• Maitinimo kabelį laikykite atokiai nuo besisukančio šlifavimo disko. Jei maitinimo kabelis palies besisukantį šlifavimo diską, jūsų rankos gali prisiliesti prie šlifavimo disko. Galima susižeisti.

• Prilaikykite įrenginį už izoliuotų įsitvėrimo paviršių, kur šlifavimo diskas gali paliesti paslėptus elektros laidus arba maitinimo kabelius. Jei šlifavimo diskas užkabintų ”gyvą” laidą, iškrova pasiektų ir neapsaugotas metalines įrenginio dalis. Elektros iškrovos pavojus.

• Nenaudokite įrenginio, kol nešate jį šalia savęs. Galima susižeisti.

• Nešlifuokite įrenginiu ruošinių, kuriems šlifuoti reikia maksimalaus šlifavimo gylio, viršijančio maksimalų disko šlifavimo gylį.

• Nenaudokite priedų, kuriems reikalingas aušinamasis skystis. Elektros iškrovos pavojus.

• Nenaudokite įrenginio šalia degių medžiagų. Gaisro pavojus.

• Nenaudokite medžiagų, kurių sudėtyje yra asbesto. Asbestas yra kancerogeninė medžiaga.

• Nedirbkite su metalu, kurio sudėtyje yra daugiau nei 80% magnio.

• Būkite atsargūs, nes išjungus įrenginį, šlifavimo diskas trumpai suksis toliau. Nebandykite sustabdyti šlifavimo disko rankomis.

• Nedėkite įrenginio ant stalo ar darbastalio prieš tai jo neišjungę.

• Reguliariai valykite ventiliacijos angas. Elektros iškrovos pavojus.64

Atatranka – staigi prispausto, sulenkto ar netinkamai susisukusio šlifavimo disko reakcija, dėl kurios diskas iš ruošinio gali iššokti juo dirbančio žmogaus kryptimi. Išpjovoje stipriai prispaustas arba sulenktas diskas įstringa ir įrenginys staigiai išstumiamas tiesiai dirbančio žmogaus kryptimi. Jei išpjovoje diskas iškreipiamas, šlifavimo disko galas gali įstrigti ruošinio paviršiaus viršuje, todėl šlifavimo diskas gali iššokti iš išpjovos juo dirbančio žmogaus kryptimi. Atatranka yra netinkamo įrenginio naudojimo ir (arba) netinkamų naudojimo procedūrų bei sąlygų padarinys. Atatrankos galima išvengti, laikantis šių atsargumo priemonių:

• Tvirtai laikykite įrenginį abiem rankomis. Laikykite rankas taip kad atlaikytumėte atatrankos jėgą. Stovėkite bet kuriame šlifavimo disko šone, bet ne vienoje linijoje su juo. Dėl atatrankos šlifavimo diskas gali atšokti. Jei laikomasi tinkamų atsargumo priemonių, naudotojas gali kontroliuoti atatranką.

• Būkite ypač atsargūs įrenginiu šlifuodami kampus, aštrius kraštus ir t. t. Patikrinkite, ar šlifavimo diskas neįstrigo. Atatrankos pavojus.

• Jei šlifavimo diskas įstringa arba dėl kokios nors priežasties reikia nutraukti pjovimą, atleiskite įjungimo/išjungimo jungiklį ir nejudindami laikykite įrenginį ruošinyje, kol diskas visiškai sustos. Niekada nebandykite išimti ar ištraukti įrenginio iš ruošinio, kol šlifavimo diskas sukasi. Atatrankos pavojus.

• Nenaudokite atšipusių ar sugadintų šlifavimo diskų. Pjaunant atšipusiais arba netinkamai uždėtais šlifavimo diskais pjūvis būna siauras, todėl gali būti per didelė ir atatranka ir šlifavimo diskai gali įstrigti.

• Nenaudokite dantytų pjovimo diskų. Nenaudokite medžio raižymo diskų pjūklų grandinėms. Galima susižeisti. Apsauga nuo elektros Visadapatikrinkite,arelektrosįtampa atitinkaduomenųlentelėjepateiktus įtamposduomenis.

• Nenaudokite įrenginio, jei maitinimo kabelis arba kištukas yra sugadintas.

• Naudokite tik tuos ilgintuvus, kurie atitinka įrenginio elektros galią su minimaliu 1,5 mm2 storiu. Jei naudosite ilgintuvo ritę, visada visiškai išvyniokite kabelį. Techniniai duomenys AGM1086 AGM1087 Elektros įtampa    230 V~ Elektros dažnis    50 Hz Įėjimo galia  500 W    850 W Greitis be apkrovos 11,000/min Šlifavimo diskas Skersmuo 115 mm 125 mm Kalibras 22.2 mm Veleno siūlas    M14 Svoris 1.69 kg 1.94 kg Triukšmas ir vibracija Garso slėgis (Lpa) (K=3dB)  70 dB(A)    89.9 dB(A) Akustikos galia (Lwa) (K=3dB) 80 dB(A) 100.9 dB(A) Vibracija (K=1.5 m/s

Vibracijos lygis Vibracijos sklaidos lygis, nurodytas ant šio instrukcijų vadovo užpakalinio viršelio, išmatuotas pagal standarte EN 60745 išdėstytus standartizuoto bandymo reikalavimus; ši vertė gali būti naudojama vienam įrankiui palyginti su kitu bei išankstiniam vibracijos poveikiui įvertinti, kai įrankis naudojamas paminėtais būdais - naudojant įrankį kitokiais būdais arba su kitokiais bei netinkamai prižiūrimais priedais, gali žymiai padidėti poveikio lygis - laikotarpiais, kai įrankis išjungtas arba yra įjungtas, tačiau juo nedirbama, gali žymiai sumažėti poveikio lygis Apsisaugokite nuo vibracijos poveikio prižiūrėdami įrankį ir jo priedus, laikydami rankas šiltai ir derindami darbo ciklus su pertraukėlėmis Naudokiteklausosapsaugą. APRAŠAS (A PAV.) Kampinis šlifuoklis sukurtas mūro ir plieno šlifavimui ir pjovimui.

5. Pagrindinė rankena

6. Papildoma rankena

SURINKIMAS Priešsurinkdamibūtinaiišjunkiteįrenginį irišmaitinimolizdoištraukitekištuką. Apsaugos & šlifavimo disko tvirtinimas ir išėmimas (B pav.) Nenaudokiteįrenginiobeapsaugų. Tvirtinimas

• Padėkite įrenginį ant stalo taip, kad velenas (3) būtų nukreiptas į viršų.

• Laikykite veleno fiksatoriaus mygtuką (2) nuspaustą ir, naudodami jungės raktą (8), išimkite jungę (7).

• Jei reikia, išimkite šlifavimo diską (9).

• Išimkite jungę (10).

• Pritvirtinkite apsaugą (4). Prisukdami varžtą (11) ir veržlę (12), pritvirtinkite apsaugą (4).

• Pritvirtinkite jungę (10).

• Jei reikia, pritvirtinkite šlifavimo diską (9).

• Laikykite veleno fiksatoriaus mygtuką (2) nuspaustą ir, naudodami jungės raktą (8), pritvirtinkite jungę (7). Išėmimas

• Padėkite įrenginį ant stalo taip, kad velenas (3) būtų nukreiptas į viršų.

• Laikykite veleno fiksatoriaus mygtuką (2) nuspaustą ir, naudodami jungės raktą (8), išimkite jungę (7).

• Jei reikia, išimkite šlifavimo diską (9).

• Išimkite jungę (10).

• Atsukdami varžtą (11) ir veržlę (12), išimkite apsaugą (4).

• Pritvirtinkite jungę (10).

• Jei reikia, pritvirtinkite šlifavimo diską (9).

• Laikykite veleno fiksatoriaus mygtuką (2) nuspaustą ir, naudodami jungės raktą (8), pritvirtinkite jungę (7). Papildomos rankenos tvirtinimas ir išėmimas (C pav.) Tvirtinimas

• Pritvirtinkite papildomą rankeną (6) prie vienos iš tvirtinimo angų (13). Išėmimas

• Atlaisvinkite papildomą rankeną (6) nuo tvirtinimo angos (13). NAUDOJIMAS Įjungimas ir išjungimas (A pav.)

• Jei norite įjungti įrenginį nepertraukiamu režimu, paslinkite įjungimo/išjungimo jungiklį (1) šlifavimo disko kryptimi.

• Jei norite išjungti įrenginį, paspauskite apatinę įjungimo/išjungimo jungiklio (1) dalį. Optimalaus naudojimo patarimai

• Prispauskite ruošinį. Mažus ruošinius prispauskite specialiu prietaisu.

• Nubrėžkite liniją, pagal kurią bus nukreipiamas šlifavimo diskas.

• Laikykite įrenginį abiem rankomis.

• Palaukite, kol įrenginys pasieks didžiausią greitį.

• Padėkite šlifavimo diską ant ruošinio.

• Tvirtai prispaudę šlifavimo diską prie ruošinio, lėtai stumkite įrenginį pagal nubrėžtą liniją.

• Nespauskite įrenginio per stipriai. Leiskite įrenginiui atlikti savo darbą.

• Išjunkite įrenginį ir prieš padėdami palaukite, kol įrenginys visiškai sustos.

VALYMAS IR PRIEŽIŪRA

Priešvalydamiiratlikdamipriežiūros darbus,būtinaiišjunkiteįrenginįiriš maitinimolizdoištraukitekištuką.

• Reguliariai valykite korpusą minkšta šluoste.

• Saugokite ventiliacijos angas nuo dulkių ir nešvarumų. Jei reikia, dulkes ir nešvarumus nuo ventiliacijos angų šluostykite minkšta ir drėgna šluoste.66

Naudokitetikaštriusirnesugadintus šlifavimodiskus. Angliniai šepečiai Jei angliniai šepečiai panaudoti, anglinius šepečius turi pakeisti gamintojo klientų aptarnavimo skyrius ar kitas panašios kvalifikacijos asmuo. GARANTIJA Atsižvelkite į pridėtos garantijos terminus. APLINKA Šalinimas Produktus, priedus ir pakuotes reikia surūšiuotinežalingamaplinkai perdirbimui. Skirta tik EB šalims Neišmeskite elektros įrankių į buitinių atliekų konteinerius. Remiantis Europos elektros ir elektroninės įrangos atliekų gairių direktyva 2012/19/EU ir jos realizavimu tarptautinėje teisėje, ilgiau nenaudojami elektros įrankiai turi būti surenkami atskirai ir išmetami nežalingu aplinkai būdu.
