Tuotetyyppi	Kulmahiomakone (hiomakone)
Merkki	Ferm
Malli	AGM1087
Laikan halkaisija	125 mm
Akselinreiän halkaisija	22,2 mm
Akselin kierre	M14
Ottoteho	850 W
Verkkojännite	230 V~
Verkkotaajuus	50 Hz
Tyhjäkäyntinopeus	11 000 r/min
Paino	1,94 kg
Äänenpainetaso (Lpa)	89,9 dB(A) (K=3 dB)
Äänitehotaso (Lwa)	100,9 dB(A) (K=3 dB)
Tärinätaso	5,587 m/s² (K=1,5 m/s²)
Suojaus	Kaksoiseristys
Laikan tyyppi	Katkaisu- tai hiontalaikka
Akselin lukituspainike	Kyllä
Apukahva	Kyllä, asennettavissa molemmille puolille
Kytkin	Liukukytkin (päälle/pois)
Suojakotelo	Kyllä, säädettävä
Hiiliharjat	Vaihdettavissa (asiakaspalvelu)
Puhdistus	Pehmeä kuiva liina; tuuletus puhalletaan
Käyttötarkoitus	Muurauksen ja teräksen hionta ja katkaisu

Usein kysytyt kysymykset - AGM1087 Ferm

Kuinka vaihdan Ferm AGM1087 -hiomakoneen laikan?

Irrota laite verkosta. Aseta hiomakone pöydälle, akseli ylöspäin. Paina akselin lukituspainike (2). Laipan avaimella (8) irrota laippa (7). Poista käytetty laikka. Asenna uusi laikka ja kiristä laippa (7) takaisin samalla, kun pidät lukituspainiketta painettuna.

Mitkä laikat ovat yhteensopivia AGM1087:n kanssa?

Käytä 125 mm halkaisijaltaan olevia laikkoja, joiden akselinreikä on 22,2 mm. Laikan enimmäisnopeuden on oltava vähintään 11 000 r/min. Käytä vain Fermin suosittelemia laikkoja.

Kuinka apukahva asennetaan?

Kierrä apukahva (6) johonkin kotelon sivussa olevista asennusrei'istä (13). Kiristä tiukasti. Irrotaaksesi, kierrä se irti.

Mikä on Ferm AGM1087 -hiomakoneen teho?

AGM1087-hiomakoneen teho on 850 W, jännite 230 V~ ja taajuus 50 Hz.

Kuinka hiomakone puhdistetaan käytön jälkeen?

Irrota aina laite verkosta. Puhdista kotelo pehmeällä liinalla. Puhdista tuuletusraot kostealla liinalla tai paineilmalla. Älä käytä hankaavia aineita.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä suojalaseja, kuulonsuojaimia ja hansikkaita. Pidä sivulliset etäällä. Älä koskaan käytä ilman suojakoteloa. Tarkista laikan kunto ennen jokaista käyttöä. Irrota pistoke ennen säätöjä.

Mitä tehdä, jos laikka juuttuu?

Vapauta kytkin välittömästi ja pidä hiomakone paikallaan, kunnes laikka pysähtyy kokonaan. Älä pakota konetta irti. Pysähtymisen jälkeen tarkasta laikka ja työkappale.

Kuinka hiiliharjat vaihdetaan?

Hiiliharjat on vaihdettava Fermin asiakaspalvelussa tai ammattitaitoisen henkilön toimesta. Älä yritä vaihtaa niitä itse.

Voinko käyttää hiomakonetta hiontaan tai kiillotukseen?

Ei, kone on suunniteltu vain hiontaan ja katkaisuun. Käyttö hiontaan, harjaukseen tai kiillotukseen aiheuttaa loukkaantumisriskin.

Kuinka vähentää tärinää käytön aikana?

Varmista, että laikka on hyvin tasapainotettu ja hyvässä kunnossa. Pidä konetta tukevasti molemmin käsin. Käytä tärinää vaimentavia hansikkaita. Pidä säännöllisiä taukoja.

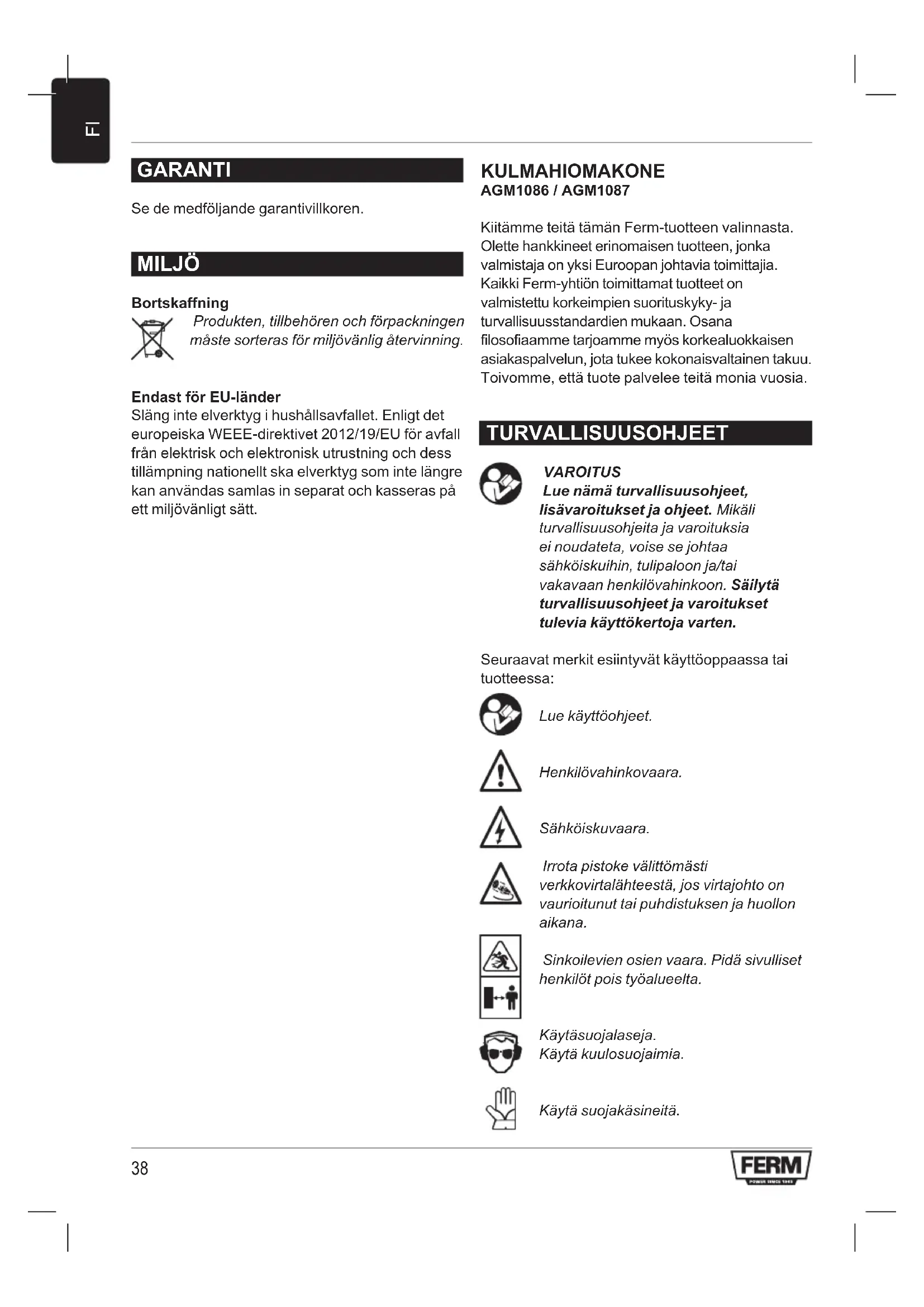

KÄYTTÖOHJE AGM1087 Ferm

Kiitämme teita taman Ferm-tuotteen valinnasta. Olette hankkineet erinomaisen tuotteen,jonka valmistaja on yksi Euroopan johtavia toimittajia. Kaikki Ferm-yhtion toimitamat tuotteet on valmistetu korkeimpien suoritskyky- ja turvallisuusstandardien mukaan.Osana filosofiaamme tarjoamme myos korkealuokkaisen asiakaspalvelun, jota tukee kokonaisvaltainen takuu. Toivonne,ettatuote palvelee teita monia vuosia.

TURVALLISUUSOHJEET

VAROITUS

Lue namā turvallisuusohjeet, lisāvaraotukset ja ohjeet. Mikāli turvallisuusohjeita ja varoituksia ei noudateta, voise se johtaa sahköskuihin, tulipaloon ja/tai vakavaan henkilövahinkoon. Sāilytā turvallisuusohjeet ja varoitukset tulevia käytökertoja varten.

Seuraavat merkit esiintyvat käyttooppaassa tai tuotteessa:

Lue käyttoohjeet.

Henkilovahinkovaara.

Sahköiskuvaara.

Irrota pistoke valittomasti verkkovirtalähteestà, jos virtajto on vaurioitunut tai puhdustuksen ja huollon aikana.

Sinkoilevien osien vaara. Pidä sivulliset henkilot pois työalueelta.

Käytäsuojalaseja.
Käytä kuulosuojaimia.

Käytä suojakäsineita.

Alä paina karan lukituspainiketta moottorin ollessa kaynnissä.

Tulipalovaara.

Kaksinkertainen eristys.

Alā havita tuotetta sopimattomiin jateastioihin.

Tuote tayttta soveltuvien EU-direktivien turvallisuusstandardit.

Kulmahiomakoneiden lisaturvallisuusohjeet

Kone on tarkoitetu kaytettavaksi jauhaus- tai katkaisutoimenpiteisiin. Kone ei sovi hiomiseen, terasharjan kaytttoon, killotukseen, jne. Henkilovahinkovaara.
- Alä käytä lisävarusteita, joita valmistaja ei ole erityisesti suunnitellut ja suositellut. Henkilöva hinkovaara.
- Tarkista kone ja lisävarusteet ennen jokaista käyttokertaa. Älä käytä lisävarusteita, jos niissä on taittumia, halkeamia tai muita vaurioita. Jos kone tai jokin sen lisävarusteista pudotetaan, tarkista kone tai lisävaruste vaurioiden varalta. Vaihda lisävaruste tarvittaessa.
- Anna koneen käydä kuormittamattomanaturvallisella alueella lisavarusteiden asennuksen jälkeen. Jos kone tärisee voimakkaasti, sammuta kone valittomästi, irrota sen pistokeverkkovirtalähteestä ja ratkaise ongelma.
- Varmista, etta hiomalaikan maksiminopeus on suurempi tai yhtä suuri kuin koneen maksiminopeus. Tarkista arvo koneen typpikilvestä.
Käytä ainoastaan hiomalaikkoja, joiden pak-suus ja ulkoinen halkaisija on oikea. Tarkista arvo koneen typpikilvestä.
- Varmista, etta hiomalaikkojen, vlikappaleiden, kiristysmutterien, jne. karan halkaisijat vastaa-vat koneen karan halkaisijaa.
- Varmista, etta hiomalaikka on asennettu koneeseen oikein. Alä käytä sovittimia tai muita apulaitteita sellaisten hiomalaikkojen asennukseen, joiden karan halkaisija on poikkeava.
- Käytä ainoastaan valmistajan suosittelemia hiomalaikkoja. Käytä ainoastaan suojia, jotka on erityisesti suunniteltu hiomalaikkoja varten.

Käytä ainoastaan valmistajan suosittelemia hiomalaikkkoja. Esimerkiksi: alä hio katkaisulai-kan sivulla.
- Alä käytä konetta ilman suojaa. Asenna suoja tiukasti turvallisuunden maksimoimiseksi. Varmista, etta käytäjön mahdollisimman hyvin suojassa hiomalaikalta.
- Varmista, etta tyostokappale on tuettu tai kiinni-tetty hyvin.
- Käytä suojalaseja. Käytä kuulosuojaimia. Käytä hengityssuojaa. Käytä tarvittaessa muita suojavarusteita, kuten suojakäsineita, turvajalkineita, jne. Henkilövahinkovaara.
- Pidä sivulliset henkilöt pois työvalueelta. Varmista, etta kaikki työvaluella olevat henkilöt käytävät suojavarusteita. Henkilövahinkovaara.
- Pidä virtajohto pois pyörivän hiomalaikan tieltä. Jos virtajohto koskettaa pyörivää hiomalaikkaa, käytäjan kädet tai käsivarret voivat joutua kosketukseen hiomalaikan kanssa. Henkilövahinkovaara.
- Pitele konetta sen eristetyista kahvoista silloin, kun hiomalaikka voi koskettaa piilossa olevia johtoja tai virtajohtoa. Jos hiomalaikka koskettaa jännityksenalaista johtoa, jännite voi siirtyä koneen suojaamattomiin metallipintoihin. Sahköiskuvaara.
- Alä käytä konetta silloin, kun pidät sitä sivussa. Henkilövahinkovaara.
- Alä käytä konetta työstkappaleisiin, jotka vaativat syvemman hiomasyvyyden kuin hiomalaikan maksimihiomissyvyys on.
- Älä käytä lisāvarusteita, jotka vaativat jäähdy-tysaineiden käytöä. Sahköiskuvaara.
- Alä käytä konetta syttyvien materiaalien lähellä. Tulipalovaara.
- Alä työsta asbestia sisäläviä materiaialeja. Asbesti on karsinogeninen materiaali.
- Älä työsta metallia, jossa on yli 80% magnesiu-mia.
Huomaa, etta hiomalaikka pyorii edelleen ly-hyen aikaa koneen sammutuksen jälkeen. Alä yritä pysayttä hiomalaikkaa itse.
- Älä koskaan aseta konetta työtasolle tai -pöydälde, ennen kuin se on kytketty pois paälta.
- Puhdista koneen tuuletusaukot saannollisesti. Sahköiskuvaara.

Takaisin isku on puristuksiin jäeneen, taittuneen tai vaantyneen hiomalaikan odottamaton reactio, joka aiheuttaa koneen nousun ylospain ja liikkumi

sen tyostokappaleesta irti kayttajaa kohti. Jos hiomalaikka on jänyt puristuksiin tai kiinn sahauskohtaan, hiomalaikka jäa kiinn ja kone ponnahtaa nopeasti takaisin kayttajaa kohti. Jos hiomalaikka on vaantynyt leikkauskohaan, hiomalaikan takareuna voi kiinnittyä tyostokappaleen ylapintaan, jolloin hiomalaikka poistuu leikkauskohdasta ja ponnahtaa taaksepain kayttajaa kohti.

Takaisin isku johtuu koneen virheellisestä käytösta ja/tai virheellisistä toimenpiteista tai olosuheista. Takaisin isku voidaan välttä noudattamalla seuraavia varotoimenpiteita:

• Pitele konetta tiukasti kaksin käsin. Aseta käsivarret niin, että ne vastaavat takaisin iskun voimaan. Aseta kehosi hiomalaikan jommalle kummalle puolelle, alä seiso yhdensuuntaisesti hiomalaikkaan nahden. Takaisin isku voi aiheuttaa hiomalaikan ponnahtamisen taaksepäin. Jos oikeita varotoimenpiteitä noudatetaan, käytäjä voi hallita takaisin iskun voimat.
• Ole erityisen varovainen käyttaessäi konetta kulmiin, teräviin reunoihin, jne. Varmista, ettei hiomalaikka juutu kiinni. Takaisin iskun vaara.
• Jos hiomalaikka juuttuu kiinni taiJos keskeytata toimenpiteen jostakin syysta, vapautvirtakytkin ja pitele konetta paikoillaan materiaalissa, kunnes hiomalaikka pysahtyy kokonaan. Alakoskaan yritarrottaa konetta tyostokappaleestatai taretaketta takaisin pain,Jos hiomalaikka liikkuu edelleen.Takaisin iskun vaara.
• Alä käytä tylsiä tai vauroituneita hiomalaikkoja. Teroittamattomat tai virheellisesti asennetut hiomalaikat aiheuttavat kapeita leikkausuria, jolloin kitka, takaisin iskut ja hiomalaikan kiinni juuttumisvaara lisäntyvät.
• Alä käytä hammastettuja sahanteriä. Alä käytä puun kaiverrusteriä teräketjuihin. Henkilövahinkovaara.

Sahkoturvallisuus

Tarkista aina, etta verkkojannite vastaa koneen typpikilven merkintoja.

• Älä käytä konetta, jos sen virtajohto tai pistoke on vauroitunut.
• Käytä ainoastaan jatkojohtoja, jotka sopivat koneen nimellistehoon ja joiden vahimmäispaksuus on 1,5 mm2. Jos käytä jatkojohdon kelaa, kelaa joht aina kokonaan vapaaksi.

Tekniset tiedot

AGM1086 AGM1087

Verkkojännite 230 V~
Verkkotaajuus 50 Hz
Ottoteho 500 W 850 W
Kuormittamaton nopeus 11,000/min
Hiomalaikka
Halkaisija 115 mm 125 mm
Pora 22.2 mm
Karan kierre	M14
Paino	1.69 kg	1.94 kg
Melu ja tärinä
Aänipaine (Lpa) (K=3dB)	70 dB(A)	89.9 dB(A)
Akustinen teho (Lwa) (K=3dB)	80 dB(A)	100.9 dB(A)
Tärinä (K=1.5 m/s2)	2.5 m/s2	5.587 m/s2

Tärinataso

Tämän ohjekirjan takana mainittu tärinäsäteilytaso on mitattu standardin EN 60745 mukaisen standarditestin mukaisesti; sitä voidaan käyttaa verrattaessa yhtä laitetta toiseen sekä alustavana tärinalle altistumisen arviona käytettaessä laitetta manituissa käytötkoituksissa

• laitteen käytö eri käytötarkoituksiin tai erilaisten tai huonosti ylläpidettyjen lisälteiden kanssa voi lisā merkittävästi altistumistasa
• laitteen ollessa sammuksissa tai kun se on käynissä, mutta sillä ei tehdä työtä, altistumistaso voi olla huomattavasti pienempi

Sujoaudu tärin anaikutuksila yllapitamalla laite ja sen lisavarusteet, pitamalla kdet lampiminä ja järestamalla tyomenetelmät

Käytä kuulosuojaimia.

KUVAUS (KUVA A)

Kulmahiomakone on suunniteltu muurauksen ja teraksien jauhamiseen ja katkaisemiseen.

1. Virtakytkin
2. Karan lukituspainike
3. Kara
4. Suoba
5. Pääkahva
6. Lisakahva

ASENNUS

Ennen asennusta kone on aina kytkettä pois paälta ja sen pistoke on irrotettava verkkovirtalähteestä.

Suojan & Hiomalaikan asennus ja irrotus (kuva B)

Aä käytä konetta ilman suojaa.

Asennus

• Aseta kone työpöydälde kara (3) ylöspäin.
• Pidä karan lukituspainiketta (2) painettuna ja poista laippa (7) laippa-avaimella (8).
• Poista tarvittaessa hiomalaiikka (9).
• Poista laippa (10).
• Asenna suoja (4). Kiinita suoja (4) paikoilleen kiristamallrauuvi (11) ja mutteri (12).
• Asenna laippa (10).
• Asenna tarvittaessa hiomalaiikka (9).
• Pidä karan lukituspainiketta (2) painettuna ja asenna laippa (7) laippa-avaimella (8).

Irrotus

• Aseta kone työpöydälde kara (3) ylöspäin.
• Pidä karan lukituspainiketta (2) painettuna ja poista laippa (7) laippa-avaimella (8).
• Poista tarvittaessa hiomalaikka (9).
• Poista laippa (10).
• Poista suoja (4) paikoilleen lóysäamällä ruuvi (11) ja mutteri (12).
• Asenna laippa (10).
• Asenna tarvittaessa hiomalaiikka (9).
• Pidä karan lukituspainiketta (2) painettuna ja asenna laippa (7) laippa-avaimella (8).

Lisakahvan asennus ja irrotus (kuva C) Asennus

Kiristä lisakahva (6) yhteen asennusreikään (13).

Irrotus

Löysää lisäkahva (6) asennusreiästa (13).

KAYTTO

Paalle ja pois paalta kytkentä (kuva A)

• Kytke kone jatkuvaan käytötilaan liu'uttamalla virtakytkin (1) hiomalaikan suuntaan.
• Kytke kone.POIS paalta painamalla virtakytkimen (1) alaosaa.

Vinkkejä optimaileen käyttoën

• Kiinnitä tyostokappale paikoilteen. Käytä kirstyslaitetta, jos tyostokappaleet ovat hyvin pieniä.
• Piirra viiva tyostokappaleeseen märittäaksesi suunnan, johon hiomalaiikkaa ohjataan.
• Pitele konetta kaksin käsin.
  Kytke kone paalle.
• Odota, kunnes kone on saavuttanut tayden nopeuden.
• Aseta hiomalaikka tyostokkappaleeseen.
• Siirra kone hitaasti esipiirrettyä viivaa pitkin painamalla hiomalaikkaa tiukasti tyostokappaletta vasten.
• Alä kohdista koneeseen liikaa painetta. Anna koneen tehdä työ.
• Kytke kone pois päältä ja odota, kunnes kone on pysähtynyt täysin ennen koneen asettamasta alas.

PUHDISTUS JA HUOLTO

Ennen puhdistista ja huoItoa kone on aina kytkettav pois paaltja sen pistoke on irrotettava verkkovirtalheeste.

• Puhdista koneen ulkokuori pehmeallä kankaalla.
• Alä anna polyn ja lian tukkia tuuletusaukkoja. Puhdista tuuletusaukot polystä ja liasta tarvittaessa pehmeällä ja kostealla pyyhkeellä.

Käytä ainoastaan teräviä ja ehjä hiomalaikkoja.

Harjat

Jos harjat ovat kuluneet, ne on vaihdetettava valmistajan huoltopalvelussa tai vastaavan patevyyen omaavalla henkilollä.

TAKUU

Lue takuuehdot.

YMPÄRISTÖ

Havitsy

Tuote, lisävarusteet ja pakkaus on lajiteltava ympäristöystävällistä kierrätstä varten.

Vain EC-maille

Alä havitä sahkolaitteita kotitalousjätteen
mukana. Sähkö- ja elektronikkaromua
koskevan EU-standardin 2012/19/EU ja
vastaavien paikallisten lakien mukaisesti käytetyt
sahkolaitteet on havitetäv erilliskeräyksessä
ymparistöystävällisesti.

VINKELSLIBER

AGM1086 / AGM1087

1.Käivitusluliti
2.Vollilukustusnupp
3.Voll
4.Kaitsekate
5.Pohikäepide
6.Lisakäepide
