LIETOŠANAS INSTRUKCIJA AGM1087 Ferm

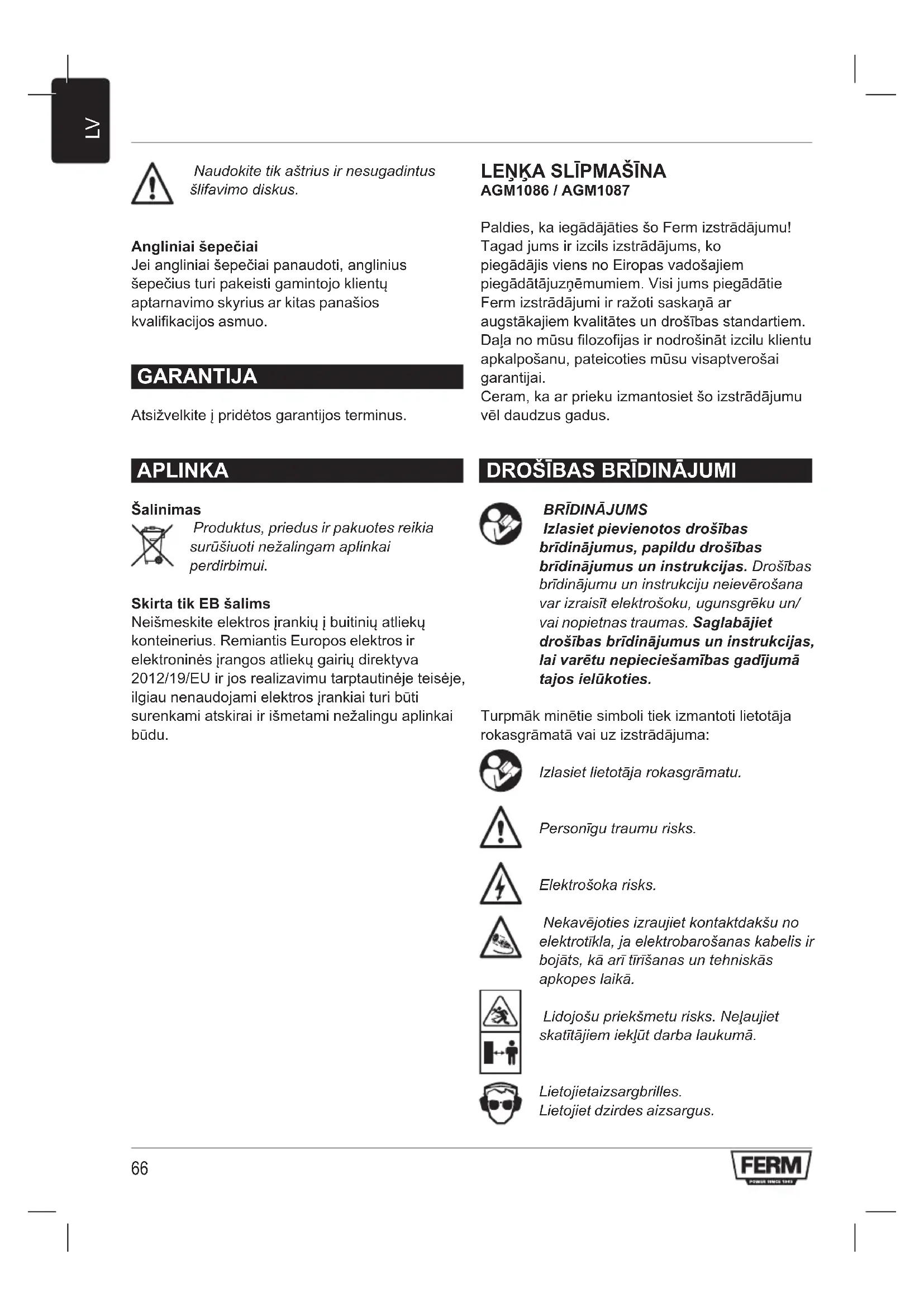

AGM1086 / AGM1087 Paldies, ka iegādājāties šo Ferm izstrādājumu! Tagad jums ir izcils izstrādājums, ko piegādājis viens no Eiropas vadošajiem piegādātājuzņēmumiem. Visi jums piegādātie Ferm izstrādājumi ir ražoti saskaņā ar augstākajiem kvalitātes un drošības standartiem. Daļa no mūsu filozofijas ir nodrošināt izcilu klientu apkalpošanu, pateicoties mūsu visaptverošai garantijai. Ceram, ka ar prieku izmantosiet šo izstrādājumu vēl daudzus gadus.

Izlasiet pievienotos drošības brīdinājumus, papildu drošības brīdinājumus un instrukcijas. Drošības brīdinājumuuninstrukcijuneievērošana varizraisītelektrošoku,ugunsgrēkuun/ vai nopietnas traumas. Saglabājiet drošības brīdinājumus un instrukcijas, lai varētu nepieciešamības gadījumā tajos ielūkoties. Turpmāk minētie simboli tiek izmantoti lietotāja rokasgrāmatā vai uz izstrādājuma: Izlasietlietotājarokasgrāmatu. Personīgutraumurisks. Elektrošokarisks. Nekavējotiesizraujietkontaktdakšuno elektrotīkla,jaelektrobarošanaskabelisir bojāts,kāarītīrīšanasuntehniskās apkopeslaikā. Lidojošupriekšmeturisks.Neļaujiet skatītājiemiekļūtdarbalaukumā. Lietojiet aizsargbrilles. Lietojiet dzirdes aizsargus.67

Lietojiet aizsargcimdus. Nespiedietvārpstasbloķēšanaspogu, kamērdarbojasmotors. Aizdegšanāsrisks. Dubultizolācija. Neatbrīvojietiesnoizstrādājuma,iemetot tonepiemērotākonteinerā. Izstrādājumsatbilstpiemērojamiem Eiropasdirektīvudrošībasstandartiem. Papildu drošības brīdinājumi leņķa slīpmašīnām

• Mašīna ir paredzēta lietošanai kā slīpmašīna vai griezējmašīna. Mašīna nav piemērota lietošanai kā smilšpapīrs, metāla suka, pulētājs utt. Personīgu traumu risks.

• Neizmantojiet piederumus, kas nav īpaši paredzēti un kurus nav ieteicis ražotājs. Personīgu traumu risks.

• Pirms katras lietošanas reizes pārbaudiet mašīnu un piederumus. Neizmantojiet saliektus, ieplīsušus vai citādi bojātus piederumus. Ja mašīna vai kāds no piederumiem ir ticis nomests, pārbaudiet, vai mašīnai vai piederumam nav bojājumu. Ja nepieciešams, nomainiet piederumu.

• Pēc piederumu uzstādīšanas ļaujiet mašīnai darboties tukšgaitā drošā vietā. Ja mašīna spēcīgi vibrē, nekavējoties izslēdziet to, izraujiet kontaktdakšu no elektrotīkla un mēģiniet atrisināt šo problēmu.

• Pārliecinieties, ka slīpēšanas diska maksimālais ātrums ir lielāks vai vienāds ar mašīnas maksimālo ātrumu. Apskatiet mašīnas tehnisko pamatdatu plāksni.

• Izmantojiet tikai slīpēšanas diskus ar pareizo biezumu un ārējo diametru. Apskatiet mašīnas tehnisko pamatdatu plāksni.

• Pārliecinieties, ka slīpēšanas disku, starpliku, pievilkšanas uzgriežņu utt. diametrs atbilst mašīnas vārpstas diametram.

• Pārliecinieties, vai slīpēšanas disks ir pareizi uzstādīts. Neizmantojiet adapterus vai citus palīglīdzekļus, lai uzstādītu slīpēšanas diskus ar savādāku vārpstas diametru.

• Izmantojiet tikai ražotāja ieteiktos slīpēšanas diskus. Izmantojiet tikai aizsargus, kas ir īpaši paredzēti slīpēšanas diskam.

• Izmantojiet tikai darbam piemērotus slīpēšanas diskus. Piemēram: neslīpējiet ar griešanas diska pusi.

• Neizmantojiet mašīnu bez aizsarga. Stingri uzstādiet aizsargu maksimālai drošībai. Pārliecinieties, ka lietotājs ir pēc iespējas labāk aizsargāts no slīpēšanas diska.

• Pārliecinieties, ka sagatave ir kārtīgi atbalstīta vai nostiprināta.

• Lietojiet aizsargbrilles. Lietojiet dzirdes aizsargus. Lietojiet putekļu masku. Ja nepieciešams, lietojiet citus aizsarglīdzekļus, kā, piemēram, aizsargcimdus, aizsargapavus utt. Personīgu traumu risks.

• Neļaujiet skatītājiem iekļūt darba laukumā. Pārliecinieties, ka visas darba laukumā esošās personas lieto aizsarglīdzekļus. Personīgu traumu risks.

• Neturiet elektrobarošanas kabeli rotējošu slīpēšanas disku tuvumā. Ja elektrobarošanas kabelis pieskaras rotējošam slīpēšanas diskam, jūsu plaukstas vai rokas var nonākt saskarē ar slīpēšanas disku. Personīga ievainojuma risks.

• Turiet mašīnu aiz izolētajām satveršanas virsmām, ja slīpēšanas disks var saskarties ar paslēptu elektroinstalāciju vai cauruļvadiem. Ja slīpēšanas disks saskaras ar zemsprieguma vadu, mašīnas atklātās metāla daļas var arī nonākt zem sprieguma. Elektrošoka risks.

• Neizmantojiet mašīnu, turot to sānā nešanas laikā. Personīgu traumu risks.

• Neizmantojiet mašīnu sagatavēm, kurām nepieciešamais maksimālais slīpēšanas dziļums pārsniedz slīpēšanas diska maksimālo slīpēšanas dziļumu.

• Neizmantojiet piederumus, kuriem nepieciešami šķidruma dzesētāji. Elektrošoka risks.

• Neizmantojiet mašīnu viegli uzliesmojošu materiālu tuvumā. Aizdegšanās risks.

• Nelietojiet azbestu saturošu materiālu apstrādei. Azbests tiek uzskatīts par kancerogēnu.68

• Neapstrādājiet metālu, kas satur vairāk nekā 80% magnija.

• Uzmanieties, jo slīpēšanas diski īsu brīdi pēc mašīnas izslēgšanas turpina griezties. Nemēģiniet pats apturēt slīpēšanas diskus.

• Nekad nelieciet mašīnu uz galda vai ēvelsola, pirms tā ir izslēgta.

• Regulāri tīriet ventilācijas caurumus. Elektrošoka risks. Atsitiens ir pēkšņa atbildes reakcija uz iespiestu, saistītu vai saliektu slīpēšanas disku, kas liek mašīnai virzīties uz augšu un prom no sagataves lietotāja virzienā. Ja griezums ir saspiedis vai sasaistījis slīpēšanas disku, slīpēšanas disks iestrēgst un mašīna tiek strauji virzīta atpakaļ lietotāja virzienā. Ja slīpēšanas disks griezumā ir saliecies, slīpēšanas diska apakšējā mala var iecirsties sagataves virspusē, liekot slīpēšanas diskam izkļūt no griezuma un atlēkt atpakaļ lietotāja virzienā. Atsitiens ir nepareizas mašīnas lietošanas un/ vai nepareizu lietošanas darbību vai apstākļu rezultāts. Atsitienu var novērst, veicot attiecīgus piesardzības pasākumus:

• Cieši turiet mašīnu ar abām rokām. Novietojiet rokas, lai pretotos atsitiena spēkam. Nostājieties vienā vai otrā slīpēšanas diska pusē, taču ne vienā līnijā ar slīpēšanas disku. Atsitiens var likt slīpēšanas diskam atlēkt atpakaļ. Ja tiek veikti attiecīgi piesardzības pasākumi, lietotājs var kontrolēt atsitiena spēku.

• Esiet sevišķi uzmanīgs, lietojot mašīnu stūros, asās malās utt. Pārliecinieties, ka slīpēšanas disks neiestrēgst. Atsitiena risks.

• Ja slīpēšanas disks iestrēgst vai jūs jebkāda iemesla dēļ pārtraucat griezumu, atlaidiet ieslēgšanas/izslēgšanas slēdzi un nekustīgi turiet mašīnu materiālā līdz slīpēšanas disks ir pilnībā apstājies. Nekad nemēģiniet izņemt mašīnu no sagataves vai pavilkt mašīnu atpakaļ, kamēr slīpēšanas disks turpina kustēties. Atsitiena risks.

• Neizmantojiet neasus vai bojātus slīpēšanas diskus. Neuzasināti vai nepareizi uzstādīti slīpēšanas diski rada šaurus griezumus, kas izraisa pārmērīgu berzi un atsitienu un palielina slīpēšanas diska iestrēgšanas risku.

• Neizmantojiet robainus zāģa asmeņus. Neizmantojiet grebšanas asmeņus vai zāģa ķēdes. Personīgu traumu risks. Elektriskā drošība Vienmērpārbaudiet,vaielektrības padevesvoltāžaatbilstuztehnisko pamatdatuplāksnesnorādītajaivoltāžai.

• Nelietojiet mašīnu, ja elektrobarošanas kabelis vai kontaktdakša ir bojāta.

• Izmantojiet tikai tādus pagarinājuma kabeļus, kas ir piemēroti mašīnas nominālai jaudai, ar minimālo biezumu 1,5 mm2. Ja izmantojat pagarinājuma kabeļa rulli, vienmēr pilnībā atritiniet kabeli. Tehniskie dati AGM1086 AGM1087 Elektrotīkla voltāža    230 V~ Elektrotīkla frekvence    50 Hz Jaudas izlietojums 500 W 850 W Tukšgaitas ātrums    11,000/min Slīpēšanas disks Diametrs 115 mm 125 mm   Atvērums    22.2 mm Vārpstas vītne    M14 Svars 1.69 kg 1.94 kg Troksnis un vibrācija Skaņas spiediens (Lpa) (K=3dB)  70 dB(A)    89.9 dB(A) Akustiskā jauda (Lwa) (K=3dB)  80 dB(A)   100.9 dB(A) Vibration (K=1.5 m/s

Vibrācijas līmenis Šīs rokasgrāmatas aizmugurē ar zvaigznīti norādītais vibrācijas emisiju līmenis mērīts, izmantojot standartā EN 60745 paredzēto testu; to var izmantot, lai salīdzinātu instrumentus un provizoriski izvērtētu vibrācijas iedarbību, lietojot instrumentu minētajiem mērķiem - instrumenta izmantošana citiem mērķiem vai ar citiem vai nepietiekami koptiem piederumiem var ievērojami palielināt iedarbības līmeni - laika periodi, kad instruments ir izslēgts vai arī ir ieslēgts, taču ar to nestrādā, var ievērojami samazināt iedarbības līmeni Pasargājiet sevi no vibrācijas ietekmes, veicot instrumenta un tā piederumu tehnisko apkopi, gādājot, lai rokas ir siltas, un organizējot darba gaitu Lietojiet dzirdes aizsargus.69

APRAKSTS (A ATT.) Jūsu leņķa slīpmašīna ir paredzēta mūrējuma un tērauda slīpēšanai un griešanai.

1. Ieslēgšanas/izslēgšanas slēdzis

2. Vārpstas bloķēšanas poga

MONTĀŽA Pirmsmontāžasvienmērizslēdziet mašīnuunizraujietkontaktdakšuno elektrotīkla. Aizsarga uzstādīšana & slīpēšanas diska un noņemšana (B att.) Neizmantojietmašīnubezaizsarga. Uzstādīšana

• Novietojiet mašīnu uz galda ar vārstu (3) uz augšu.

• Turiet nospiestu vārpstas bloķēšanas pogu (2) un atskrūvējiet atloku (7), izmantojot izliekto atslēgu (8).

• Ja nepieciešams, noņemiet slīpēšanas disku (9).

• Noņemiet atloku (10).

• Uzstādiet aizsargu (4). Nostipriniet aizsargu (4), pieskrūvējot skrūvi (11) un uzgriezni (12).

• Uzstādiet atloku (10).

• Ja nepieciešams, uzstādiet slīpēšanas disku (9).

• Turiet nospiestu vārpstas bloķēšanas pogu (2) un uzstādiet atloku (7), izmantojot izliekto atslēgu (8). Noņemšana

• Novietojiet mašīnu uz galda ar vārstu (3) uz augšu.

• Turiet nospiestu vārpstas bloķēšanas pogu (2) un atskrūvējiet atloku (7), izmantojot izliekto atslēgu (8).

• Ja nepieciešams, noņemiet slīpēšanas disku (9).

• Noņemiet atloku (10).

• Noņemiet aizsargu (4), atskrūvējot skrūvi (11) un uzgriezni (12).

• Uzstādiet atloku (10).

• Ja nepieciešams, uzstādiet slīpēšanas disku (9)

• Turiet nospiestu vārpstas bloķēšanas pogu (2) un uzstādiet atloku (7), izmantojot izliekto atslēgu (8). Palīgroktura uzstādīšana un noņemšana (C att.) Uzstādīšana

• Pievelciet palīgrokturi (6) vienā no uzstādīšanas caurumiem (13). Noņemšana

• Atskrūvējiet palīgrokturi (6) no uzstādīšanas cauruma (13). IZMANTOŠANA Ieslēgšana un izslēgšana (A att.)

• Lai ieslēgtu mašīnu nepārtrauktajā režīmā, bīdiet ieslēgšanas/izslēgšanas slēdzi (1) slīpēšanas diska virzienā.

• Lai izslēgtu mašīnu, nospiediet ieslēgšanas/ izslēgšanas slēdža (1) apakšdaļu. Padomi optimālai lietošanai

• Nostipriniet sagatavi. Izmantojiet līmspīles mazām sagatavēm.

• Uzzīmējiet līniju, lai noteiktu virzienu, kurā virzīt slīpēšanas disku.

• Turiet mašīnu ar abām rokām.

• Pagaidiet, līdz mašīna sasniedz pilnu ātrumu.

• Novietojiet slīpēšanas disku uz sagataves.

• Lēni virziet mašīnu pa iepriekš uzzīmēto līniju, stingri spiežot slīpēšanas disku pret sagatavi.

• Neizmantojiet pārāk lielu spiedienu uz mašīnu. Ļaujiet mašīnai veikt darbu.

• Izslēdziet mašīnu un gaidiet, līdz tā pilnībā apstājas, pirms to noliekat.

TĪRĪŠANA UN TEHNISKĀ APKOPE

Pirmstīrīšanasuntehniskāsapkopes vienmērizslēdzietmašīnuunizraujiet kontaktdakšunoelektrotīkla.70

• Regulāri tīriet korpusu ar mīkstu drānu.

• Uzturiet ventilācijas caurumus tīrus no putekļiem un netīrumiem. Ja nepieciešams, izmantojiet mīkstu, mitru drānu, lai notīrītu putekļus un netīrumus no ventilācijas caurumiem. Izmantojiettikaiasusunnebojātus griešanasdiskus. Ogles sukas Ja ogles sukas ir nodilušas, ogles sukas jānomaina ražotāja klientu apkalpošanas nodaļai vai citai kvalificētai personai. GARANTIJA Ievērojiet pievienotos garantijas noteikumus. VIDE Atbrīvošanās Izstrādājums,piederumiuniepakojums jāšķiro,laitiktuveiktavideidraudzīga pārstrāde. Tikai EK valstīm Neatbrīvojieties no elektriskiem instrumentiem, izmetot tos mājturības atkritumos. Saskaņā ar Eiropas direktīvu 2012/19/EU par elektrisko un elektronisko iekārtu atkritumiem un tās piemērošanu nacionālajās tiesībās, elektriskos instrumentus, kuri vairs nav izmantojami, ir jāsavāc atsevišķi un no tiem jāatbrīvojas videi draudzīgā veidā.71
