MANUAL DE UTILIZADOR DWS777 DEWALT
Optou por uma ferramenta da DEWALT. Longos anos de experiência, um desenvolvimento meticuloso dos produtos e um grande espírito de inovação são apenas alguns dos fatores que fazem da DEWALT um dos parceiros de maior confiança dos utilizadores de ferramentas elétricas profissionais.
Dados técnicos
| DWS771 DWS777 |
| Tensão V | CA | 230 230 | |
| Tipo 2 2 | | | |
| XPS Sim Sim | | | |
| Alimentação W 1550 1800/1600 | | | |
| Diámetro da lámina mm 216 216 | | | |
| Diámetro interno da lámina mm 30 | 30 | | |
| Velocidade max. da lámina | min. -1 | 2600-5200 | 6300 |
| Largura de corte | mm 2,6 | 2,6 | |
| Esquadria (posições Tmax.) | esquerda e direita | 50° | 50° |
| Bisel (posições Tmax.) | esquerda | 48° | 48° |
| Esquadria composta | bisel | 45° | 45° |
| esquadría | 45° | 45° |
| Capacidade | | | |
| corte transversal de 90° | mm | 60 x 270 60 x 270 | |
| esquadría de 45° | mm | 60 x 190 60 x 190 | |
| esquadría de 48° | mm | 60 x 180 60 x 180 | |
| bisel de 45° | mm | 48 x 270 48 x 270 | |
| bisel de 48° | mm | 45 x 270 45 x 270 | |
| Dimensoes globais | mm | 460 x 560 x 430 | 460 x 560 x 430 |
| Peso | kg 15,5 | 15,5 | |
| Eficiência enerética XPS | F | F |
| Valores de ruido e/ou vibração (valores totais de vibração) de acordo com a EN62841: |
| LPM(pressão sonora) | dB (A) | 93 | 96 |
| LWA(potência acústica) | dB (A) | 102 107 | |
| K(variabilitadade da potência acústica) | dB (A) 3 3 | | |
O nível de emissão de vibração e/ou ruído indicado nesta ficha de informações foi medido em conformidade com um teste normalizado estabelecido pela norma EN62841 e pode ser utilizado para comparar ferramentas. Por conseguinte, este nível pode ser utilizado para uma avaliação preliminar da exposição às vibrações.
ATENÇÃO: O nível de emissão de vibração e/ou ruído declarado diz respeito às principais aplicações da ferramenta. No entanto, se a ferramenta for utilizada para outras aplicações ou com outros acessórios, ou se a manutenção for insuficiente, o nível de emissão de vibração e/ou ruído pode ser diferente. Isto pode aumentar significativamente o nível de exposição às vibrações ao longo do período total de trabalho.
A estimativa do nível de vibração e/ou ruído deve também ter em conta o número de vezes que a ferramenta é desligada ou está em funcionamento, mas sem executar tarefas. Isto pode reduzir significativamente o nível de exposição ao longo do período total de trabalho.
Identifique as medidas de segurança adicionais para proteger o utilizador contra os efeitos da vibração e/ou ruído, tais como: manutenção da ferramenta e dos acessórios, manter as mãos quentes (relacionado com a vibração) e organização dos padrões de trabalho.
Diretiva "máquinas"
Serra de esquadria de corte transversal DWS771, DWS777
A DeWALT declara que os produtos descritos nos Dados Técnicos estão em conformidade com as seguintes normas e diretivas: 2006/42/CE, EN62841-1:2015 + A11:2022; EN62841-3-9:2020+A11:2020.
Estes equipamentos também estão em conformidade com a Diretiva 2014/30/UE e a 2011/65/UE. Para obter mais informações, contacte a DeWALT através da morada indicada em seguida ou consulte o verso do manual.
O abaixo-assinado é responsável pela compilação do ficheiro técnico e faz esta declaração em nome da DEWALT.
Markus Rompel
Vice-Presidente de Engenharia da PTE-Europa
D-65510, Idstein, Alemanha
16.12.2022
ATENÇÃO: para reduzir o risco de ferimentos, leia o manual de instruções.
Definições: diretrizes de segurança
As definições abaixo descritas descrevem o grau de gravidade correspondente a cada PALAVRA de advertência. Leia cuidadosamente o manual e preste atenção a estes símbolos.
PERIGO: indica uma situação iminentemente perigosa que, se não for evitada, resultará em morte ou lesões graves.
ATENÇÃO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em morte ou lesões graves.
CUIDADO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em lesões ligeiras ou moderadas.
AVISO: indica uma prática (não relacionada com ferimentos) que, se não for evitada, poderá resultar em danos materiais.
Indica risco de choque elétrico.
Indica risco de incêndio.
Avisos de segurança gerais relativos a ferramentas elétricas
ATENÇÃO: leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidas com esta ferramenta elétrica. O não cumprimento de todas as instruções indicadas abaixo pode resultar em choque elétrico, incêndio e/ou lesões graves.
GUARDE TODOS OS AVISOS E INSTRUÇÕES PARA CONSULTA POSTERIOR
Em todos os avisos que se seguem, o termo "ferramenta elétrica" refere-se à sua ferramenta alimentada pela rede elétrica (com fios) ou por uma bateria (sem fios).
1) Segurança da Área de Trabalho
a) Mantenha a área de trabalho limpa e bem iluminada. Áreas desorganizadas ou escuras são propensas a acidentes. b) Não utilize as ferramentas elétricas em ambientes explosivos, como, por exemplo, na presença de líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas criam faíscas que poderão inflamar estas poeiras ou vapores. c) Mantenha as crianças e outras pessoas afastadas quando utilizar a ferramenta elétrica. As distrações podem levar à perda do controlo da ferramenta.
a) As fichas das ferramentas elétricas têm de ser compatíveis com a tomada de eletricidade. Nunca modifique a ficha de forma alguma. Não utilize fichas adaptadoras com ferramentas elétricas ligadas à terra. As fichas não modificadas e as tomadas compatíveis reduzem o risco de choque elétrico. b) Evite o contacto corporal com superfícies e equipamentos ligados à terra, como, por exemplo, tubagens, radiadores, fogões e frigoríficos. Se o seu corpo estiver "ligado" à terra, o risco de choque elétrico é maior. c) Não exponha as ferramentas elétricas à chuva ou a condições de humidade. A entrada de água numa ferramenta elétrica aumenta o risco de choque elétrico. d) Não aplique força excessiva sobre o cabo. Nunca o utilize para transporte, puxar ou desligar a ferramenta elétrica. Mantenha o cabo afastado de fontes de calor, substâncias oleosas, extremidades afiadas ou peças móveis. Os cabos danificados ou emaranhados aumentam o risco de choque elétrico. e) Ao utilizar uma ferramenta elétrica no exterior, use uma extensão adequada para utilização ao ar livre. A utilização de um cabo adequado para uso ao ar livre reduz o risco de choque elétrico. f) Se não for possível evitar trabalhar com uma ferramenta elétrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o risco de choque elétrico.
3) Segurança Pessoal
a) Mantenha-se alerta, preste atenção ao que está a fazer e use o bom senso ao utilizar uma ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distração durante a utilização de ferramentas elétricas poderá resultar em ferimentos graves. b) Use equipamento de proteção pessoal. Use sempre proteção ocular. O equipamento de proteção, como, por exemplo, uma máscara contra o pó, sapatos de segurança antiderrapantes, um capacete de segurança ou uma proteção auditiva, usado nas condições apropriadas, reduz o risco de ferimentos. c) Evite arranques acidentais. Certifique-se de que o interruptor da ferramenta está na posição de desligado antes de a ligar à tomada de eletricidade e/ou inserir a bateria, ou antes de pegar ou transportar a ferramenta. Se mantiver o dedo sobre o interruptor ao transportar ferramentas elétricas ou se as ligar à fonte de alimentação com o interruptor ligado, poderá originar acidentes. d) Retire qualquer chave de ajuste ou chave de porcas antes de ligar a ferramenta elétrica. Uma chave de porcas ou chave de ajuste deixada numa peça móvel da ferramenta poderá resultar em ferimentos. e) Não se estique demasiado ao trabalhar com a ferramenta. Mantenha sempre os pés bem apoiados e um equilíbrio
apropriado. Desta forma, será mais fácil controlar a ferramenta elétrica em situações inesperadas.
f) Use vestuário apropriado. Não use roupa larga nem joias. Mantenha o cabelo e a roupa afastados de peças móveis. As roupas largas, as joias ou o cabelo comprido podem ficar presos nestas peças. g) Se forem fornecidos acessórios para a ligação de equipamentos de extração e recolha de partículas, certifique-se de que estes são ligados e utilizados corretamente. A utilização de dispositivos de extração de partículas pode reduzir os riscos relacionados com as poeiras. h) Não permita que a familiaridade resultante da utilização frequente de ferramentas lhe permita ser complacente e ignorar os princípios de segurança da ferramenta. Uma ação descuidada pode causar ferimentos graves numa fração de segundo.
4) Utilização e Manutenção de Ferramentas Elétricas
a) Não utilize a ferramenta elétrica de forma forçada. Utilize a ferramenta elétrica correta para o seu trabalho. A ferramenta elétrica adequada irá efetuar o trabalho de um modo mais eficiente e seguro se for utilizada de acordo com a capacidade para a qual foi concebida. b) Não utilize a ferramenta elétrica se o respetivo interruptor não a ligar e desligar. Qualquer ferramenta elétrica que não possa ser controlada através do interruptor de alimentação é perigosa e tem de ser reparada. c) Retire a ficha da fonte de alimentação e/ou retire a bateria, caso seja possível, da ferramenta elétrica antes de efetuar quaisquer ajustes, substituir acessórios ou guardar ferramentas elétricas. Estas medidas de segurança preventivas reduzem o risco de ligar a ferramenta elétrica acidentalmente. d) Guarde as ferramentas elétricas que não estiverem a ser utilizadas fora do alcance de crianças e não permita que sejam utilizadas por pessoas não familiarizadas com as mesmas ou com estas instruções. As ferramentas elétricas são perigosas nas mãos de pessoas que não possuem as qualificações necessárias para as manusear. e) Faça a manutenção das ferramentas elétricas e dos acessórios. Verifique se as peças móveis da ferramenta elétrica estão alinhadas e não emperram, bem como se existem peças partidas ou danificadas ou quaisquer outras condições que possam afetar o funcionamento da mesma. Se a ferramenta elétrica estiver danificada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como principal causa ferramentas elétricas com uma manutenção insuficiente. f) Mantenha as ferramentas de corte sempre afiadas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afiadas, emperram com menos frequência e controlam-se com maior facilidade. g) Utilize a ferramenta elétrica, os acessórios, as brocas, etc., de acordo com estas instruções, tendo em conta as condições de trabalho e a tarefa a ser efetuada. A utilização da ferramenta elétrica para fins diferentes dos previstos poderá resultar em situações perigosas. h) Mantenha as pegas e as superfícies de fixação secas, limpas e sem óleo ou massa lubrificante. Pegas e superfícies de fixação molhadas não permitem o manuseamento e o controlo seguros em situações inesperadas.
5) Assistência
a) A sua ferramenta elétrica só deve ser reparada por um técnico qualificado e só devem ser utilizadas peças sobresselentes originais. Desta forma, é garantida a segurança da ferramenta elétrica.
Instruções de segurança para serras de esquadria
a) As serras de esquadria são concebidas para cortar madeira ou produtos semelhantes a madeira, não podem ser utilizadas com discos de corte abrasivos para cortar materiais ferrosos, como barras, hastes, pernos, etc. As poeiras abrasivas podem fazer com que a proteção inferior fique encravada. As faíscas provenientes de corte abrasivo podem queimar a proteção inferior, o suplemento de corte de serra e outras peças de plástico. b) Utilize sistemas de fixação para suportar a peça de trabalho, sempre que possível. Se apoiar a peça à mão, deve sempre mantê-la a uma distância de, pelo menos, 100 mm de qualquer lado da lâmina da serra. Não utilize esta serra para cortar peças demasiado pequenas para fixar em segurança ou segurar à mão. Se colocar a mão demasiado perto da lâmina da serra, há um maior risco de ferimentos resultantes do contacto com a lâmina. c) A peça de trabalho deve estar presa e fixada ou presa contra a guia e a mesa. Não avance a peça na direção da lâmina ou fazer qualquer tipo de corte "à mão livre". As peças livres ou em movimento podem ser projetadas a alta velocidade, dando origem a ferimentos. d) Empurre a serra para dentro da peça de trabalho. Não puxe a serra quando estiver inserida dentro da peça. Para fazer um corte, levante a cabeça da serra e puxe-a sobre a peça sem corte, arranque o motor, pressione a cabeça da serra para baixo e empurre a serra para dentro da peça. O corte de puxar pode fazer com que a lâmina da serra se coloque por cima da peça e projete com violência na direção do operador. e) Nunca atravesse a mão para além da linha pretendida de corte à frente ou atrás da lâmina da serra. Segurar a peça "com as mãos cruzadas", ou seja, segurar a peça à direita da lâmina da serra com a mão esquerda ou vice-versa é muito perigoso. f) Não se coloque por trás da guia com uma das mãos a uma distância inferior a 100 mm de um dos lados da lâmina da serra para retirar aparas de madeira ou por qualquer outro motivo quando a lâmina estiver a girar. A proximidade da lâmina da serra em movimento à sua mão pode não ser óbvia e causar ferimentos graves. g) Inspecione a peça de trabalho antes de fazer o corte. Se a peça estiver dobrada ou distorcida, fixe-a com a face distorcida exterior na direção da guia. Certifique-se de que não há folga entre a peça, a guia e a mesa ao longo da linha do corte. As peças dobradas ou distorcidas podem torcer ou desviar e causar aperto na lâmina da serra rotativa durante o corte. Não deve haver pregos ou objetos estranhos na peça. h) Só deve utilizar a serra se a mesa não apresentar ferramentas, aparas de madeiras, etc., exceto a peça. Os resíduos ou as aparas soltas de madeira ou outros objetos que entrem em contacto com a lâmina rotativa podem ser projetados a alta velocidade. i) Corte apenas uma peça de cada vez. As peças múltiplas empilhadas não podem ser fixadas ou escoradas e podem ficar presas na lâmina ou desviar durante o corte. j) Certifique-se de que a serra de esquadria está montada ou colocada numa superfície nivelada e firme antes de ser realizada. Uma superfície de trabalho nivelada e firme reduz o risco da serra de esquadria se tornar instável. k) Planeie o trabalho. Sempre que alterar o ângulo de bisel ou de esquadria, certifique-se de que a guia ajustável está regulada corretamente para suportar a peça e não interfere com a lâmina ou o sistema de proteção. Sem ligar a ferramenta e sem a peça na mesa, desloque a lâmina da serra através de um corte simulado para garantir que não há interferência ou perigo de corte da guia.
1) Forneça suporte adequado, como extensões de mesa, cavaletes de serrador, etc., para peças com largura ou comprimento maior que o tampo da mesa. Peças com largura ou comprimento superior ao tampo da mesa da serra de esquadria podem inclinar-se se não forem devidamente apoiadas. Se a peça de corte ou a peça ficar inclinada, pode levantar a proteção inferior ou ser projetada pela lâmina rotativa. m) Não peça a outras pessoas para substituir a extensão da mesa ou como suporte adicional. O suporte instável da peça pode fazer com que a lâmina fique presa ou a peça desvie durante a operação de corte, puxando-o a si e a pessoas que o ajudam na direção da lâmina rotativa. n) A peça de corte não deve ficar encravada ou pressionada de modo algum contra a lâmina da serra rotativa. Se estiver confinada, ou se utilizar batentes longitudinais, a peça de corte pode ficar entalada entre a lâmina e ser projetada com violência. o) Utilize sempre um sistema de fixação para apoiar corretamente material redondo, como hastes ou tubos. As hastes têm tendência para rolar quando são cortadas, fazendo com que a lâmina fique presa e puxe a peça e a sua mão na direção da lâmina. p) Deixe a lâmina atingir a velocidade máxima antes de colocá-la em contato com a peça. Isto reduz o risco de projeção da peça. q) Se a peça ou a lâmina ficarem encravadas, desligue a serra de esquadria. Aguarde até todas as peças em movimento pararem e desligue a ficha da fonte de alimentação e/ou retire a bateria. Em seguida, utilize a ferramenta para libertar o material encravado. A serra continua com uma peça encravada pode causar perda de controle ou danos na serra de esquadria. r) Quando terminar o corte, liberte o gatilho, baixe a cabeça da serra e aguarde até a lâmina parar e depois retire a peça de corte. É perigoso aproximar a mão quando a lâmina estiver a girar. s) Segure na pega com firmeza quando fizer um corte incompleto ou libertar o gatilho antes da cabeça da serra estar totalmente virada para baixo. A ação de travagem da serra pode fazer com que a cabeça da serra seja puxada subitamente para baixo, o que pode causar ferimentos.
Regras de segurança adicionais para serras de esquadria
ATENÇÃO: só deve ligar a fonte de alimentação de rede depois de ler e compreender as instruções na íntegra.
- SÓ DEVE UTILIZAR ESTA MÁQUINA depois de montá-la e instalá-la por completo, de acordo com as instruções. Uma máquina montada incorretamente pode causar ferimentos graves.
- OBTENHA A OPINIÃO do seu supervisor, instrutor ou outras pessoas qualificadas se não estiver familiarizado com o funcionamento desta ferramenta. Conhecimento é segurança. ASSEGURE-SE de que a lâmina roda na direção correta. Os dentes na lâmina devem apontar para a direção da rotação, como assinalado na serra.
- APERTE TODOS OS PUNHOS DE FIXAÇÃO, botões e alavancas antes de colocar a ferramenta em funcionamento. Os sistemas de fixação soltos podem fazer com que as peças ou a peça de trabalho sejam projetadas a alta velocidade.
- EVITE UMA LIBERTAÇÃO DESCONTROLADA DA CABEÇA DA SERRA QUANDO ESTIVER NA POSIÇÃO TOTALMENTE PARA BAIXO. Caso contrário, há o risco de queda da serra. ASSEGURE-SE DE QUE todas as lâminas e sistemas de fixação da lâmina estão limpos, as partes com reentrância da cinta estão contra a lâmina e o parafuso do eixo está bem apertado. Um sistema de fixação da lâmina solto ou inadequado pode dar origem a danos na serra e possíveis ferimentos.
- NÃO UTILIZE UMA TENSÃO QUE NÃO SEJA A DESIGNADA PARA A SERRA. Pode ocorrer sobreaquecimento, danos na ferramenta e ferimentos.
- NÃO INTRODUZA NENHUM OBJECTO CONTRA A VENTOINHA PARA FIXAR O EIXO DO MOTOR. Podem ocorrer danos na ferramenta e ferimentos.
- NUNCA COLOQUE QUALQUER PARTE DO CORPO ALINHADA COM A LÂMINA DA SERRA. Podem ocorrer ferimentos.
- NUNCA APLIQUE LUBRIFICANTE NUMA LÂMINA EM FUNCIONAMENTO. A utilização de lubrificante pode fazer com que a lâmina cause ferimentos graves.
- NÃO COLOQUE AS MÃOS PERTO DA LÂMINA QUANDO A SERRA ESTIVER LIGADA À FONTE DE ALIMENTAÇÃO. A ativação inadvertida da lâmina pode dar origem a ferimentos graves.
- NUNCA TENTE ACEDER A NADA À VOLTA OU POR TRÁS DA LÂMINA DA SERRA. Uma lâmina pode causar ferimentos graves.
- NÃO TENTE TOCAR NA PARTE INFERIOR DA SERRA A MENOS QUE A FICHA ESTEJA RETIRADA DA TOMADA E DESLIGADA. O CONTACTO COM A LÂMINA DA SERRA PODE CAUSAR FERIMENTOS. FIXE A MÁQUINA NUMA SUPERFÍCIE DE APOIO ESTÁVEL. As vibrações podem fazer com que a serra deslize, se desloque ou se incline, causando ferimentos graves.
- UTILIZE APENAS AS LÂMINAS DE SERRA DE CORTE TRANSVERSAL RECOMENDADAS PARA SERRAS DE ESQUADRIA. Para obter os melhores resultados, não utilize lâminas com ponta de carboneto com ângulos em gancho, com um excesso de 7 graus. Não utilize lâminas de vaivém com gargantas fundas. Estas podem desviar e entrar em contacto com a proteção e causar danos na serra e/ou ferimentos graves.
- UTILIZE APENAS AS LÂMINAS DE DIMENSÃO E TIPO CORRETOS ESPECIFICADOS PARA ESTA FERRAMENTA PARA EVITAR DANOS NA SERRA E/OU FERIMENTOS GRAVES (EM CONFORMIDADE COM A NORMA EN847-1:2017). INSPECIONE SE A LÂMINA APRESENTA RACHAS OU OUTROS DANOS ANTES DE COLOCAR A FERRAMENTA EM FUNCIONAMENTO. UMA LÂMINA RACHADA OU DANIFICADA PODE SOLTAR-SE E AS PEÇAS PODEM SER PROJETADAS A UMA VELOCIDADE ELEVADA, CAUSANDO FERIMENTOS GRAVES. SUBSTITUA AS LÂMINAS RACHADAS OU DANIFICADAS DE IMEDIATO. TENHA EM ATENÇÃO A VELOCIDADE MÁXIMA ASSINALADA NA LÂMINA DA SERRA.
- LIMPE A LÂMINA E OS SISTEMAS DE FIXAÇÃO antes de colocar a ferramenta em funcionamento. A limpeza da lâmina e dos sistemas de fixação da lâmina permite a verificação de quaisquer danos na lâmina ou nos sistemas de fixação da lâmina. Uma lâmina ou um sistema de fixação da lâmina rachados ou danificados podem soltar-se e as peças podem ser projetadas a uma velocidade elevada, causando ferimentos graves. A VELOCIDADE MÁXIMA DA LÂMINA DA SERRA deve ser sempre superior ou pelo menos igual à indicada na placa sinalética da ferramenta.
- O DIÂMETRO DA LÂMINA DA SERRA deve estar de acordo com as marcas na placa sinalética da ferramenta.
- NÃO UTILIZE LÂMINAS DOBRADAS. Verifique se a lâmina roda corretamente e não tem vibração. Uma lâmina vibratória pode causar danos na boa quina e/ou ferimentos graves.
- NÃO utilize lubrificantes ou produtos de limpeza (especialmente pulverizantes ou aerossóis) perto da proteção de plástico. O material em policarbonato utilizado na proteção pode ser deteriorado por determinados produtos químicos.
- MANTENHA A PROTEÇÃO NA RESPETIVA POSIÇÃO e em boas condições de funcionamento.
- UTILIZE SEMPRE A PLACA DE CORTE E SUBSTITUA ESTA PLACA QUANDO ESTIVER DANIFICADA. A acumulação de aparas debaixo da serra pode interferir com a lâmina da serra ou causar instabilidade na peça quando efetuar o corte.
- UTILIZE APENAS OS SISTEMAS DE FIXAÇÃO DE LÂMINAS ESPECIFICADOS PARA ESTA FERRAMENTA para fazer danos na boa quina e/ou ferimentos graves. ASSEGURE-SE de que utiliza a lâmina de serra correta para o material que pretende cortar.
- LIMPE AS ABERTURAS DE VENTILAÇÃO DO MOTOR no que respeita a aparas e serradura. As aberturas de ventilação do motor podem causar sobreaquecimento da resina, danificá-la e possivelmente causar um curto-circuito que pode resultar em ferimentos graves.
- NUNCA BLOQUEIE O INTERRUPTOR NA POSIÇÃO "LIGADO". Podem ocorrer ferimentos graves.
- NUNCA SE COLOQUE EM CIMA DA FERRAMENTA. Podem ocorrer ferimentos graves se a ferramenta estiver inclinada ou se a ferramenta de corte for ligada acidentalmente.
ATENÇÃO: o corte de plásticos, madeira com seiva e outros materiais pode causar a acumulação do material derretido nas pontas da lâmina e na lâmina da serra, aumentando o risco de sobreaquecimento da lâmina e dobragem durante o corte.
ATENÇÃO: use sempre proteção auricular adequada. Em certas condições e duração de utilização, o ruído produzido pelo equipamento pode causar perda auditiva. Tenha em conta os seguintes fatores que influenciam a exposição ao ruído:
- Use lâminas concebidas para reduzir a emissão de ruído.
- Use apenas lâminas bem afiadas e
- Utilize lâminas de serra de redução de ruído concebidas especialmente.
ATENÇÃO: utilize SEMPRE óculos de proteção. Os óculos de sol comuns NÃO são óculos de proteção. Utilize também uma máscara facial ou contra o pó, caso haja poeira resultante das operações de corte.
ATENÇÃO: a utilização desta ferramenta pode gerar e/ou espalhar poeira, provocando problemas respiratórios permanentes ou outros ferimentos.
ATENÇÃO: algumas poeiras produzidas por atividades de fixação, lixamento, polimento, perfuração e outras atividades de construção contêm produtos químicos que causam cancro, defeitos congénitos ou outros danos genéticos. Alguns exemplos destes produtos químicos são:
chumbo proveniente de tintas à base de chumbo, sílica cristalina de tijolos e cimento e outros produtos de alvenaria, e arsénio e crómio de madeira quimicamente tratada.
O risco de exposição a estes produtos varia, dependendo da frequência com que efetua este tipo de trabalho. Para reduzir a exposição a estes produtos químicos, trabalhe numa área bem ventilada e use equipamento de segurança aprovado, porque as máscaras contra o pó são concebidas especialmente para filtrar partículas microscópicas.
- Evite o contacto prolongado com o pó resultante das atividades de lixamento, serragem, polimento, perfuração e outras
atividades de construção. Use vestuário de proteção e lave as áreas expostas com água e sabão. Se permitir a entrada de poeira na boca, nariz, olhos ou se permanecer na sua pele, os produtos químicos podem ser absorvidos pela pele.
ATENÇÃO: a utilização desta ferramenta pode gerar e/ou espalhar serradura, provocando problemas respiratórios permanentes ou outras lesões. Use sempre proteção respiratória adequada para exposição a poeiras. ATENÇÃO: recomendamos a utilização de um dispositivo de corrente com uma corrente residual de 30 mA ou menos.
Riscos residuais
Os seguintes riscos são inerentes à utilização das serras:
- ferimentos causados ao tocar nas partes rotativas
Apesar da aplicação dos regulamentos de segurança relevantes e da implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Os riscos são:
Danos auditivos. - Risco de acidentes causados por partes descobertas da lâmina da serra em rotação.
Risco de ferimento ao mudar a lâmina da serra sem proteção. - Risco de entalar os dedos ao abrir as proteções. - Perigos de saúde provocados pela inalação de poeiras produzidas durante o corte de madeira, especialmente carvalho, faia e placas de fibra de densidade média.
Os seguintes fatores AUMENTAM o risco de problemas de respiração:
- O extrator de serradura não está ligado durante o corte da madeira.
- Extração de poeira insuficiente causada por filtros de exaustão sujos.
Segurança elétrica
O motor elétrico foi concebido apenas para uma voltagem específica. Verifique sempre se a tensão da tomada de eletricidade corresponde à voltagem indicada na placa com os requisitos de alimentação da ferramenta.
A sua ferramenta da DEWALT possui isolamento duplo, em conformidade com a norma EN60745.
Por conseguinte, não é necessária qualquer ligação à terra.
Se o cabo de alimentação estiver danificado, este tem de ser substituído por um cabo especialmente preparado, disponível através dos centros de assistência da DeWALT.
Utilizar uma extensão
Se for necessário utilizar uma extensão, use uma extensão aprovada com 3 núcleos, adequada para a potência de alimentação desta ferramenta (consulte os Dados técnicos). O diâmetro mínimo do fio condutor é 1.5mm ; o comprimento máximo da extensão é 30m.
Ao utilizar uma bobina de cabo, desenrole sempre o cabo na íntegra.
Conteúdo da embalagem
A embalagem contém:
1 Máquina parcialmente montada 2 Chave hexagonal de 4/6 mm 1 Lâmina de serra de ponta de carboneto de tungstênio de 216 mm 1 Sistema de fixação do material 2 Pegas de extensão da base e equipamento de instalação 1 Manual de instruções - Verifique se a ferramenta, as peças ou os acessórios foram danificados durante o transporte. - Leve o tempo necessário para ler atentamente e compreender todas as instruções neste manual antes de utilizar o equipamento.
Símbolos na ferramenta
A ferramenta apresenta os seguintes símbolos:
Leia o manual de instruções antes de utilizar este equipamento.
Use proteção auditiva.
Use proteção ocular.
Mantenha as mãos a uma distância de 100 mm de cada lado da lâmina da serra.
Não olhe diretamente para a fonte de luz.
Posição do Código de data (Fig. B)
O Código de data 32, o qual também inclui o ano de fabrico, está impresso na superfície do equipamento.
Exemplo:
2019 XX XX
Ano de fabrico
Descrição (Fig. A-C)
ATENÇÃO: nunca modifique a ferramenta elétrica nem qualquer um dos seus componentes. Tal poderia resultar em danos ou ferimentos.
1 Interruptor de ligar/desligar 2 Alavanca de desengate do resguardo 3 Resguardo superior fixo 4 Flange exterior 5 Parafuso da lâmina 6 Resguardo inferior da lâmina 7 Lâmina da serra 8 Botão de bloqueio da barra de deslizamento 9 Mesa fixa 10 Placa de corte 11 Braço de esquadria 12 Trinco de esquadria 13 Quadro rotativo 14 Régua de esquadria 15 Guia deslizante 16 Sistema de fixação do material
17 Botão de bloqueio da calha 18 Punho de fixação de inclinação 19 Régua do ângulo de corte inclinado 20 Furos para montagem 21 Botão de bloqueio 22 Calhas 23 Cabeça da serra 24 Chaves hexagonais (Fig. C) 25 Abraçadeira do cabo 26 Cabo 27 Botão de controlo de velocidade (apenas no Modelo DWS771) 28 Furo do cadeado 29 Alavanca de ajuste do bisel 30 Pegas de extensão da base 31 Porta de extração de poeira 32 Código de data
Utilização Adequada
A serra de esquadria de corte transversal da DEWALT foi concebida para o corte profissional de madeira, produtos de madeira e plásticos. Se utilizar lâminas de serra adequadas, pode também serrar alumínio. Efetua as operações de serragem de corte transversal, biselamento e em esquadria de maneira fácil, precisa e segura.
Esta unidade foi concebida para uso com uma lâmina de ponta de carboneto com 216 mm de diâmetro nominal.
Não utilize a ferramenta em ambientes húmidos ou na presença de gases ou líquidos inflamáveis.
Estas serras de esquadria são ferramentas elétricas profissionais.
Não permita que crianças entrem em contacto com as mesmas. É necessária supervisão quando estas ferramentas forem manuseadas por utilizadores inexperientes.
ATENÇÃO: não utilize esta ferramenta para fins que não sejam aqueles para os quais foi concebida.
- Este produto não deve ser utilizado por pessoas (incluindo crianças) que sofram de capacidades físicas, sensoriais ou mentais reduzidas, falta de experiência e/ou conhecimentos, a menos que estejam acompanhadas de uma pessoa que se responsabilize pela sua segurança. As crianças nunca devem ficar sozinhas com este produto.
MONTAGEM
ATENÇÃO: para reduzir o risco de ferimentos graves, desligue a ferramenta e, em seguida, desligue-a da fonte de alimentação antes de efetuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios. Certifique-se de que o gatilho se encontra na posição de ferramenta desligada. Um arranque acidental da ferramenta pode causar ferimentos.
Desembalagem
O motor e os resguardos já estão montados na base.
Abraçadeira do cabo (Fig. C)
Verifique se o cabo 26 passa através da abraçadeira 25. Deve haver cabo suficiente para permitir a passagem da casa da serra e depois aperte o parafuso para fixar a abraçadeira.
Montagem em bancada (Fig. B)
- Há furos 20 nos quatro pés para facilitar a montagem em bancada. São fornecidos dois furos com tamanho diferente para acomodar
parafusos com tamanho diferente. Utilize um dos furos; não é necessário utilizar os outros. Recomenda-se o uso de parafusos com 8 mm de diâmetro e 80 mm de comprimento. Monte sempre a serra com firmeza para evitar qualquer movimento. Para melhorar a portabilidade, a ferramenta pode ser montada numa placa de contraplacado de 12,5 mm ou mais grossa, que pode ser fixada no seu suporte de trabalho ou movida para outros locais de trabalho e fixada novamente.
- Se montar a sua serra numa prancha de madeira, certifique-se de que os parafusos de montagem não sobressaem debaixo da madeira. A placa de contraplacado deve ficar nivelada no suporte de trabalho. Se fixar a serra numa superfície de trabalho, faça-o apenas nas saliências de fixação onde se encontram os furos dos parafusos de montagem. A fixação em qualquer outro local pode interferir com o funcionamento correto da serra.
- Para evitar qualquer bloqueio e incorreção, certifique-se de que a superfície de montagem não está torta ou irregular. Se a serra baloiçar sobre a superfície, coloque uma peça final de material debaixo de um pé da serra, até que a serra esteja firme sobre a superfície de montagem.
Montagem das extensões de base (Fig. V)
ATENÇÃO: antes de utilizar a serra, as extensões para a base devem ser montadas em ambos os lados da base da serra.
ATENÇÃO: certifique-se de que ajusta as extensões da base com os parafusos de montagem para que fiquem niveladas com a base da serra.
- Procure os furos acima do entalhe para as mãos no lado da base.
- Com uma chave hexagonal, insira o parafuso 46 na porca 47, através da extensão da base 30, e nos furos na base.
- Puxe a extensão para verificar se se desloca, para garantir que fica bem presa.
- Repita os passos 1 a 3 no outro lado.
Nota: Certifique-se de que as extensões estão niveladas com a superfície de trabalho para que a peça a maquinar permaneça uniforme. Uma peça direita não deve ter folgas entre a peça e as extensões da base.
Substituir ou instalar uma nova lâmina de serra (Fig. A, C-E)
ATENÇÃO: para reduzir o risco de ferimentos, use luvas ao manusear a lâmina de serra.
ATENÇÃO: para reduzir o risco de lesão, desligue a unidade e retire a ficha da fonte de alimentação antes de instalar ou remover acessórios, antes de fazer ajustes ou alterar configurações ou fazer reparações. Certifique-se de que o interruptor de ativação está na posição de desligado. Um arranque acidental pode causar ferimentos.
- Nunca pressione o botão de bloqueio do eixo quando a lâmina estiver em funcionamento ou quando estiver a ser desligada.
- Não corte ligas leves nem metais ferrosos (que contenham ferro ou aço) ou produtos com alvenaria ou fibrocimento com esta serra de esquadria.
Remoção da lâmina
- Desligue a serra.
- Insira a chave hexagonal de 6 mm no local oposto ao do eixo da lâmina e fixe-a (Fig. D).
- Afrouxe o parafuso da lâmina rodando-o para a direita. Retire o parafuso da lâmina e a flange exterior.
- Pressione a alavanca de desengate do resguardo inferior para levantar o resguardo da lâmina inferior e retire a lâmina da serra.
Instalar a lâmina
- Desligue a serra.
- Instale a nova lâmina da serra na alça que se encontra na flange interior, certificando-se de que os dentes na extremidade inferior da lâmina estão virados para a guia (afastados do operador).
- Volte a inserir a flange exterior, assegurando-se de que as alças de localização estão engatadas corretamente, uma em cada lado do eixo do motor.
- Aperte o parafuso da lâmina 5 rodando-o para a esquerda, ao mesmo tempo que fixa com a outra mão a chave hexagonal de 6 mm 24 (Fig. D).
ATENÇÃO: certifique-se de que substitui a lâmina da serra apenas de acordo com o procedimento descrito. Utilize apenas lâminas de serra tal como especificado em Dados técnicos; Cat. n.° Sugere-se o modelo DT4320.
Transportar a serra (Fig. A, B)
ATENÇÃO: para reduzir o risco de ferimentos graves, bloqueie o botão de bloqueio da calha, o trinco de esquadria, o punho de fixação de inclinação, o botão de bloqueio e os botões de bloqueio da barra antes de transportar a serra. Nunca utilize os resguardos para transporte ou içamento.
- Antes de transportar a serra, baixe a cabeça da serra, afrouxe o botão de bloqueio da calha 17 e empurre a cabeça da serra totalmente para trás. Pressione o botão de bloqueio 21 e aperte o botão de bloqueio da calha.
- Mova o braço de esquadria para o ângulo de esquadria mais à direita possível, faça deslizar a guia 15 por completo para dentro e bloqueie os botões de fixação da barra. Em seguida, bloqueie o punho de fixação de inclinação 18 com a cabeça da serra na posição vertical para que a ferramenta fique o mais compacta possível.
- Antes de transportar a serra, verifique se o cabo está desligado. Utilize sempre as pegas de extensão da base 30 para transportar a serra.
AJUSTES
ATENÇÃO: para reduzir o risco de ferimentos graves, desligue a alimentação e, em seguida, desligue-a da fonte de alimentação antes de efectuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios. Certifique-se de que o gatilho se encontra na posição de ferramenta desligada. Um arranque acidental da ferramenta pode causar ferimentos.
A sua serra de esquadria foi ajustada correctamente de origem. Se for necessário ajustá-la novamente, em caso de transporte, manuseamento ou qualquer outro motivo, siga os passos indicados abaixo para ajustar a serra. Depois de os efectuar, estes ajustes devem permanecer precisos.
Ajustar as calhas para obter uma profundidade de corte constante (Fig. A, B, F, G)
A lâmina deve funcionar a uma profundidade de corte constante ao longo do comprimento total da mesa e não deve tocar na mesa fixada na parte de trás da ranhura ou na parte da frente do braço rotativo. Para consegui-lo, as calhas devem estar totalmente paralelas em relação à mesa quando a cabeça da serra for totalmente premida.
- Pressione a alavanca de desengate do resguardo inferior 2 (Fig. A).
- Pressione a cabeça da serra totalmente para trás e meça a altura entre a mesa rotativa 13 e a parte inferior da flange exterior 4 (Fig. F).
- Afrouxe o botão de bloqueio da calha 17 (Fig. B).
- Mantendo a cabeça da serra totalmente premida, puxe a cabeça para a extremidade até ao fim do curso.
- Meça novamente a altura indicada na Figura F. Os valores devem ser idênticos.
- Se for necessário ajustar, proceda do seguinte modo (Fig. G):
a. Afrouxe a contra-porca 37 no suporte 35 debaixo do bocal superior de extração de poeiras 31 e ajuste o parafuso 36 conforme necessário, procedendo com os passos seguintes. b. Aperte a contraporca 37.
ATENÇÃO: verifique sempre se a lâmina não toca na mesa na parte de trás da ranhura ou na parte da frente do braço rotativo nas posições a um ângulo de 90° na vertical e de 45° de inclinação. Não ligue a ferramenta antes de verificar estas regulações!
Ajustar a guia (Fig. H)
Rode o botão de bloqueio da barra de deslizamento 8 para a esquerda para desapertá-la. Desloque a barra de deslizamento 15 para uma posição que impeça que a lâmina a corte e, em seguida, aperte o botão de bloqueio da barra, rodando-a para a direita.
Verificação e ajuste da lâmina na guia (Fig. B, I, J)
- Afrouxe o trinco de esquadria 12.
- Coloque o polegar no braço de esquadria 11 e pressione o trinco de esquadria 12 para libertar a mesa rotativa 13 / braço de esquadria 11.
- Oscile o braço de esquadria até que o trinco o coloque na posição de corte em esquadria de 0°.
- Puxe a cabeça para baixo e bloqueie-a nesta posição com o botão de bloqueio 21.
- Verifique se as duas marcas de 0° 38 na régua de esquadria 14 estão ligeiramente visíveis.
- Encoste um esquadro 40 (Fig. J) no lado esquerdo da guia 15 e da lâmina 7.
ATENÇÃO: não toque com o esquadro nas pontas dos dentes.
- Se for necessário ajustar, proceda do seguinte modo:
a. Desaperte os parafusos 39 e desloque a régua/braço de esquadria para a esquerda ou direita até a lâmina ficar a um ângulo de 90° em relação à guia, de acordo com a medição do esquadro. b. Volte a apertar os parafusos 39.
Verificar e ajustar a lâmina na mesa (Fig. B, K-M)
- Solte o punho de fixação de inclinação 18 (Fig. L).
- Pressione a cabeça da serra para a direita para certificar-se de que está totalmente vertical e aperte o punho de fixação de inclinação.
- Coloque um esquadro 40 em cima da mesa e contra a lâmina 7 (Fig. K).
ATENÇÃO: não toque com o esquadro nas pontas dos dentes.
- Se for necessário ajustar, proceda do seguinte modo:
a. Desaperte o punho de fixação de inclinação 18 e rode o parafuso de fixação de ajuste da posição vertical 41 para dentro ou para fora com a chave hexagonal (como indicado na Fig. L) até a lâmina atingir um ângulo de 90° com a mesa, tal como indicado pelo esquadro. b. Se o indicador da inclinação 42 (Fig. M) não indicar zero na escala do ângulo de corte 19, solte os parafusos 43 que fixam o indicador e mova a régua conforme necessário.
Verificação e ajuste do ângulo de inclinação (Fig. L, M)
A reposição da inclinação permite regular o ângulo de inclinação máximo para 45° ou 48°, conforme necessário.
- Esquerda = 45° · Direita = 48°
- Assegure-se de que o botão de reposição 29 está localizado no lugar esquerdo.
- Afrouxe o punho de fixação de inclinação 18 puxando-o para fora e depois para baixo e desloque a cabeça da serra para a esquerda. 3. Este é o ponto de inclinação de 45°
Se for necessário efetuar o ajuste, rode o parafuso de fixação 44 para dentro ou para fora conforme necessário até o indicador 42 apontar para 45°
Antes de qualquer utilização
- Instale as extensões da base em ambos os lados da base da serra. Consulte a secção Montagem das extensões de base.
- Verifique se a tampa da correia de proteção apresenta danos e se a proteção inferior está a funcionar corretamente.
- Certifique-se de que utiliza a placa de corte. Não utilize a máquina se a ranhura de corte for superior a 12 mm.
- Coloque a lâmina da serra adequada. Não utilize lâminas de aço muito gastas. A velocidade máxima de rotação da ferramenta não deve exceder a da lâmina da serra.
- Certifique-se de que todos os botões de bloqueio e pegas de fixação estão apertados.
- Utilize equipamento de proteção individual e ligue a serra a um extrator de pó pessoal.
- Embora esta serra permita o corte de madeira e de diversos materiais não ferrosos, estas instruções de funcionamento dizem respeito apenas ao corte de madeira. Estas orientações aplicam-se aos outros materiais. Não corte materiais ferrosos (ferro e aço), fibrocimento ou alvenaria com esta serra!
- Não tente cortar peças demasiado pequenas. Fixe a peça de trabalho.
- Deixe a lâmina fazer o corte livremente. Não force o movimento de corte.
- Deixe o motor atingir a velocidade máxima antes de iniciar o corte.
FUNCIONAMENTO
Instruções de utilização
ATENÇÃO: cumpra sempre as instruções de segurança e os regulamentos aplicáveis.
ATENÇÃO: para reduzir o risco de ferimentos graves, desligue a ferramenta e, em seguida, desligue-a da fonte de alimentação antes de efectuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios. Certifique-se de que o gatilho se encontra na posição de ferramenta desligada. Um arranque acidental da ferramenta pode causar ferimentos.
Assegure-se de que a bancada é colocada de modo a satisfazer as suas condições ergonómicas em termos de altura e estabilidade da mesa.
O local de instalação da máquina deve ser escolhido de modo a que o operador tenha uma visão adequada e espaço suficiente em redor da máquina que permita um funcionamento da peça de trabalho sem quaisquer restrições.
Para diminuir os efeitos do aumento da vibração, certifique-se de que a temperatura não é demasiado baixa, a manutenção da máquina e do acessório foi devidamente efectuada e o tamanho da peça de trabalho é adequado para esta máquina.
Ligar/desligar (Fig. A)
Há um furo 28 no interruptor de ligar/desligar 1 para a colocação de um cadeado para bloquear a ferramenta.
- Para ligar a ferramenta, pressione o interruptor de ligar/desligar 1.
- Para parar a ferramenta, liberte o interruptor.
Utilização do sistema de indicadores luminosos de funcionamento LED XPS (Fig. A, N)
NOTA: A serra de esquadria deve ser ligada a uma fonte de alimentação.
O sistema de indicadores luminosos de funcionamento LED XPS é activado com um interruptor com botão de pressão na pega debaixo da alavanca de desengate do resguardo 2. O sistema de indicadores luminosos de funcionamento LED XPS é independente do interruptor de activação da serra de esquadria. Se o sistema XPS falhar, isso não afecta o funcionamento pretendido.
Para cortar ao longo de uma LINHA escrita a lápis numa placa de madeira:
- Empurre a alavanca de plástico preta e, em seguida, pressione o punho para baixo para aproximar a lâmina da serra 7 da placa de madeira. O tracejado da lâmina aparece na placa de madeira.
- Alinhe o tracejado de lápis com o tracejado da lâmina. Pode ser necessário ajustar os ângulos de esquadria ou bisel para que correspondam exactamente ao tracejado do lápis.
NOTA: Se o indicador LED estiver danificado, este deve ser substituído apenas pela DEWALT ou por uma empresa de assistência autorizada.
Botão de controle de velocidade (Fig. A)
Apenas no Modelo DWS771
O botão de controle de velocidade 27 pode ser utilizado para a regulação antecipada da gama de velocidades pretendida.
Rode o botão de controle de velocidade 27 para o intervalo pretendido, que é indicado por um número (1-5).
- Utilize velocidades elevadas para serrar materiais macios, tais como madeira.
- Utilize velocidades baixas para serrar madeira dura.
Posição do corpo e da mão (Fig. 0)
O posicionamento correto do corpo e das mãos durante o trabalho com a serra de esquadria torna o corte mais fácil, preciso e seguro.
ATENÇÃO:
Nunca coloque as mãos perto da área de corte.
- Nunca coloque as mãos a uma distância inferior a 100 mm da lâmina.
- Quando fizer trabalhos de corte, fixe a peça a trabalhar firmemente na mesa e na guia. Mantenha as mãos na posição adequada até o interruptor ter sido libertado e a lâmina parar por completo.
- Efetue sempre testes (sem ligação à corrente) antes de concluir os cortes, para que possa confirmar a trajetória da lâmina.
- Não cruze as mãos.
- Coloque os pés firmemente assentes no chão e mantenha o equilíbrio adequado.
- À medida que desloca o braço da serra para a esquerda ou direita, acompanhe-o e encoste-se ligeiramente na parte lateral da lâmina da serra.
Corte transversal direito na vertical (Fig. A, O)
NOTA: Utilize lâminas de serra de 216 mm com orifícios do eixo de 30 mm para obter as capacidades de corte pretendidas.
- Levante a cabeça da serra 23 para a posição mais elevada, empurrando a cabeça da serra 23 para baixo e puxe o botão de bloqueio 21 para fora. Liberte a pressão descendente e aguarde até que a cabeça da serra suba até a altitude máxima.
- Pressione o trinco de esquadria 12 e, em seguida, desloque o braço para a posição de 0°
- Liberte o trinco de esquadria.
- Certifique-se sempre de que o trinco de esquadria está bloqueado com firmeza antes de proceder ao corte.
- Coloque a tábua de madeira que pretende serrar encostada à barra de deslizamento 15 e fixe-a com o sistema de fixação do material 16.
- Agarre o punho e carregue na alavanca de desengate do resguardo 2 para libertar o resguardo. Pressione o interruptor de ativação 1 para ligar o motor. É recomendável iniciar o corte perto da guia.
- Liberte a cabeça para permitir que a lâmina penetre na madeira e entre na placa de corte de plástico 10.
- Depois de concluir o corte, liberte o interruptor e aguarde que a lâmina da serra pare de rodar por completo antes de colocar novamente a cabeça na posição de repouso superior.
ATENÇÃO:
Em alguns tipos de perfis de plástico, é aconselhável seguir a sequência pela ordem inversa.
- O resguardo da lâmina inferior foi concebido para fechar-se rapidamente quando a alavanca 2 for libertada. Se tal não se verificar, envie a lâmina para reparação por um agente de reparação autorizado da DEWALT.
Efetuar um corte de correr (Fig. A, B, O)
- Rode o botão de bloqueio 17 para desapertar.
- Empurre a cabeça da serra 23 para baixo, puxe o botão de bloqueio 21 para fora e deixe a cabeça da serra levantar-se para a posição mais elevada.
- Coloque a tábua de madeira que pretende serrar encostada à barra de deslizamento 15 e fixe-a com o sistema de fixação do material 16.
- Baixe a cabeça da serra e, depois, puxe-a até ao fim do curso.
- Pressione a alavanca de desengate do resguardo 2 para libertar o resguardo. Pressione o interruptor de ativação 1 para ligar o motor.
- Liberte totalmente a alavanca para permitir que a lâmina penetre na madeira e empurre a alavanca para a frente para concluir o corte.
- Depois de concluir o corte, liberte o interruptor e aguarde que a lâmina da serra pare de rodar por completo antes de colocar novamente a cabeça na posição de repouso superior.
ATENÇÃO: não se esqueça de bloquear a cabeça da serra na posição depois de terminar os cortes de deslizamento.
Corte transversal de esquadria na vertical (Fig. A, P)
- Pressione o trinco de esquadria 12. Desloque o braço para a esquerda ou direita para obter o ângulo pretendido.
- O trinco de esquadria será localizado automaticamente a um ângulo de 0°, 15°, 22,5°, 31,62°, 45° e 50°, tanto para a esquerda como para a direita. Se for necessário um ângulo intermédio, segure a alavanca com firmeza e bloqueie-a, apertando o trinco de esquadria.
- Certifique-se sempre de que a alavanca de bloqueio da esquadria está bloqueada com firmeza antes de proceder ao corte.
- Proceda como se quisesse fazer um corte perpendicular a direito vertical.
ATENÇÃO: quando fizer cortes em esquadria na extremidade de um pedaço de madeira
com uma parte pequena a ser cortada, posicione a madeira para assegurar-se de que o recorte fica na parte lateral da lâmina com o ângulo maior virado para a guia, ou seja:
- esquadria no lado esquerdo, recorte no lado direito
- esquadria no lado direito, recorte no lado esquerdo
Cortes transversais em bisel (Fig. L, Q)
Os ângulos de inclinação podem ser regulados entre 0° e 48° para a esquerda. Os ângulos de inclinação superiores a 45° podem ser cortados com o braço de esquadria, com uma regulação entre zero e uma posição máxima de esquadria de 45° para a direita ou esquerda.
- Afrouxe o punho de fixação de inclinação 18 puxando-o para fora e depois para baixo e regule o bisel conforme pretendido.
- Regule a alavanca de ajuste 29 se necessário.
- Segure a peça com firmeza e não a deixe cair.
- Aperte o punho de fixação de inclinação 18 com firmeza.
- Proceda como se quisesse fazer um corte perpendicular a direito vertical.
Qualidade do corte
A suavidade do corte depende de vários fatores, por exemplo, do material que vai ser cortado. Quando se precisar de cortes perfeitos para molduras e outros trabalhos de precisão, uma lâmina (de 60 dentes de carboneto) e um corte suave e uniforme produzem os resultados desejados.
ATENÇÃO: certifique-se de que o material não se desloca durante o tempo; fixe-o bem no seu lugar. Espere sempre que a lâmina pare por completo, antes de levantar o braço. Se se formarem poucos fragmentos de madeira na parte de trás da peça a trabalhar, cole um pedaço de fita cola na madeira onde o corte vai ser efetuado. Serre através da fita cola e retire-a cuidadosamente.
Fixação da peça de trabalho (Fig. R)
ATENÇÃO: uma peça que esteja fixada, equilibrada e segura antes de um corte pode tornar-se desequilibrada antes de o corte ser concluído. Uma carga não equilibrada pode fazer com que a serra fique inclinada ou qualquer acessório ao qual a serra esteja montada, tal como uma mesa ou bancada. Ao fazer um corte que possa ficar desequilibrado, apoie corretamente a peça e certifique-se de que a serra está devidamente fixada numa superfície estável. Podem ocorrer ferimentos.
ATENÇÃO: quando o Sistema de fixação é utilizado, o pé de fixação é capaz de ficar demasiado fixo acima da base da serra. Fixe sempre a peça na base da serra - e não a qualquer outra parte da área de trabalho. Certifique-se de que a base de fixação não está bloqueada na extremidade da base da serra.
CUIDADO: utilize sempre um Sistema de fixação de trabalho para ter o controlo e reduzir o risco de ferimentos pessoais e danos na peça de trabalho.
Para obter os melhores resultados, utilize o Sistema de fixação do material 16 concebido para utilização na sua serra.
Instalação de abraçadeiras
- Insira-o no furo atrás da guia. A abraçadeira 16 deve estar virada para a parte de trás da serra de esquadria. Certifique-se de que o encaixe na abraçadeira está totalmente inserido na base da serra de esquadria. Se a ranhura for visível, significa que a abraçadeira não está fixa.
- Rode a abraçadeira num ângulo de 180° para a frente da serra de esquadria.
- Afrouxe o botão para ajustar a abraçadeira para cima ou para baixo e depois utilize o botão de ajuste fino para fixar a peça com firmeza.
NOTA: Quando fizer cortes em bisel, coloque a abraçadeira no lado direito da base. REALIZE SEMPRE TESTES (SEM LIGAÇÃO À CORRENTE) ANTES DE TERMINAR OS CORTES PARA VERIFICAR A TRAJETÓRIA DA LÂMINA. CERTIFIQUE-SE DE QUE A ABRAÇADEIRA NÃO INTERFERE COM O MOVIMENTO DA SERRA OU DOS RESGUARDOS.
Este corte é uma combinação de um corte de esquadria e com bisel. Este é o tipo de corte utilizado para fazer armações ou caixas com lados inclinados, como mostra a Figura S.
ATENÇÃO: se o ângulo de corte variar de corte para corte, verifique se o botão de fixação de inclinação e o botão de fixação de esquadria estão bem seguros. Estes devem estar bem apertados, antes de fazer qualquer modificação na inclinação ou na esquadria.

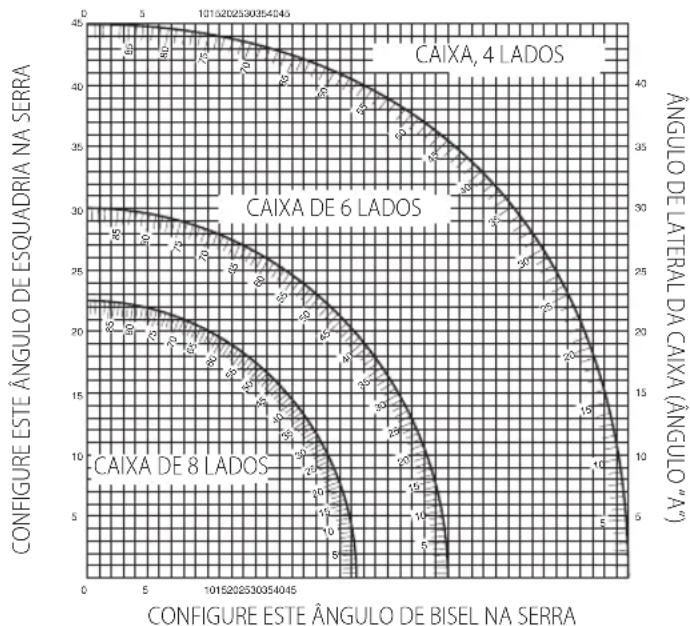

- O gráfico indicado abaixo pode ajudá-lo a escolher as regulações de inclinação e esquadria adequadas para cortes comuns de meia-esquadria composta.
- Para usar o gráfico, selecione o ângulo "A" pretendido (Fig. T) para a tarefa e coloque esse ângulo no arco adequado na tabela. A partir desse ponto, siga a linha precisamente para encontrar o ângulo correto da inclinação e passe para a outra linha para encontrar o ângulo devido da esquadria.
- Coloque a serra nos ângulos descritos e faça uns cortes de teste.
- Experimente juntar as peças cortadas.
Exemplo: Para fazer uma caixa de quatro lados com ângulos exteriores de 25° (ângulo "A") (Fig. T), use o arco superior à direita. Procure 25° na régua do arco. Siga a LINHA de intersecção horizontal de cada lado, para obter a posição do ângulo de esquadria na serra (23°). Igualmente, siga a LINHA de intersecção vertical até ao topo ou ao fundo, para obter a posição do ângulo em bisel na serra (40°). Experimente sempre os cortes em pedaços de madeira, para verificar as posições na serra.
Cão: Nunca exceda os limites de esquadria composta de 45° de cão com uma esquadria de 45° para a esquerda ou direita.
ATENÇÃO: para reduzir o risco de ferimentos graves, desligue a alimentação e desligue a ferramenta da fonte de alimentação antes de efetuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios. Um arranque acidental pode causar lesões.
ATENÇÃO: alguma serradura, como a de carvalho ou faia, é considerada cancerígena, em especial a que está ligada a aditivos com tratamento de madeiras.
Utilize sempre o sistema de extração de poeira. - Forneça uma ventilação adequada para o local de trabalho. - É recomendado usar uma máscara respiratória adequada.
CUIDADO: só utilize esta serra se o saco para o pó e o sistema de extração de poeira da DEWALT estiverem instalados. A serradura pode dar origem a problemas respiratórios.
CUIDADO: verifique e limpe sempre o saco para o pó antes de usar o equipamento.
ATENÇÃO: quando serrar alumínio, retire o saco para o pó e ligue o extrator de poeira para evitar situações de risco de incêndio.
A serra de esquadria tem uma porta de saída do pó 31 integrada que permite a ligação ao saco para o pó (bocais de 33 mm) ou ligação direta ao DEWALT AirLock (DWV9000-XJ) 45.
Respeite os regulamentos aplicáveis no seu país relativos aos materiais que não se tratam.
Instalar o saco para o pó
- Instale o saco para o pó na porta de saída do pó 31.
Esvaziar o saco para o pó
- Retire o saco para o pó da serra e agite ou bata ligeiramente no saco para esvaziá-lo.
- Volte a montar o saco para o pó na porta de saída do pó.
Irá verificar que não sai a totalidade da poeira do saco. Isto não afeta o desempenho de corte, mas reduz a eficácia de recolha de pó da serra. Para restabelecer a eficiência de recolha de pó da serra, pressione a mola no interior do saco para o pó quando o esvaziar e toque na parte lateral do caixote do lixo ou do recipiente para o pó.
Quando aspirar pó seco, que é especialmente nocivo para a saúde ou cancerígeno, utilize um aspirador especial de classe M.
A porta para saída do pó 31 na serra de esquadria é compatível com o Sistema de ligação DeWALT AirLock. O AirLock permite uma ligação rápida e segura entre a mangueira do extrator de poeiras e a serra de esquadria.
- Certifique-se de que a cinta no Sistema de ligação AirLock 45 se encontra na posição desbloqueada. Alinhe as ranhuras na cinta e o Sistema de ligação AirLock, tal como indicado para as posições de desbloqueio e bloqueio.
- Empurre o Sistema de ligação AirLock para dentro da porta de poeira 31.
- Rode o anel para a posição bloqueada.
NOTA: Os rolamentos esféricos no interior da cinta ficam encaixados na ranhura e fixam a ligação. A serra de esquadria está agora devidamente ligada ao extrator de poeira.
MANUTENÇÃO
A sua ferramenta elétrica da DEWALT foi concebida para funcionar durante um longo período de tempo com uma manutenção mínima. Uma utilização continuamente satisfatória depende de uma manutenção apropriada da ferramenta e de uma limpeza regular.
ATENÇÃO: para reduzir o risco de ferimentos graves, desligue a ferramenta e, em seguida, desligue-a da fonte de alimentação antes de efetuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios. Certifique-se de que o gatilho se encontra na posição de ferramenta desligada. Um acionamento acidental da ferramenta pode causar ferimentos.
AVISO: se a lâmina de serra estiver gasta, substitua-a por uma nova lâmina afiada.
Lubrificação
A sua ferramenta elétrica não necessita de lubrificação adicional.
Limpeza
Antes de utilizar, verifique com cuidado a proteção da lâmina superior, a proteção da lâmina inferior amovível, bem como o tubo de extração de pó para determinar o funcionamento adequado. Certifique-se de que aparas, ou partículas de peças de trabalho não dão origem a bloqueios de uma das funções.
Se ficarem encravados fragmentos de peças de trabalho entre a lâmina da serra e os resguardos, desligue a ferramenta da fonte de alimentação e siga as instruções indicadas na secção Substituir ou instalar uma nova lâmina de serra. Retire as partes encravadas e volte a montar a lâmina da serra.
ATENÇÃO: retire os detritos e as partículas da caixa da unidade com ar comprimido seco sempre que houver uma acumulação de detritos dentro das aberturas de ventilação e à volta das mesmas. Use uma proteção ocular e uma máscara contra o pó apropriadas ao efetuar este procedimento.
ATENÇÃO: nunca utilize solventes ou outros químicos abrasivos para limpar as peças não metálicas da ferramenta. Estes químicos poderão enfraquecer os materiais utilizados nestas peças. Utilize um pano humedecido apenas com água e sabão suave. Nunca deixe entrar qualquer líquido para dentro da ferramenta. Da mesma forma, nunca mergulhe qualquer peça da ferramenta num líquido.
ATENÇÃO: para reduzir o risco de ferimentos, limpe o tubo de extração de pó com regularidade.
ATENÇÃO: para reduzir o risco de ferimentos, limpe o sistema de recolha de serradura com regularidade.
Acessórios opcionais
ATENÇÃO: uma vez que apenas alguns acessórios foram testados com este produto disponibilizados pela DEWALT, a utilização de outros acessórios com esta ferramenta poderá ser perigosa. Para reduzir o risco de ferimentos, apenas deverão ser utilizados acessórios recomendados pela DEWALT com este produto.
| Tipo de lámina Dimensões da lámina Utilização (diámetro externo x diámetro interno x n.° de dentes) |
| DT4310, gama 40 216 x 30 x 24 Para utilizesçao geral, corte longitudinal e transversal demadeira e plácico |
| DT4286, gama 40 216 x 30 x 80 TCG para utilizesçao com alumínio |
| DT4320, gama 60 216 x 30 x 48 ATB para cortes finos de MADEira natural e sintética |
| DT4350, gama 60 216 x 30 x 60 TCG para cortes muito finos de MADEira natural e sintética |
Consulte o seu revendedor para obter mais informações sobre os acessórios apropriados.
Proteger o meio ambiente
Recolha separada. Os produtos e baterias indicados com este símbolo não devem ser eliminados em conjunto com resíduos domésticos comuns.
Os produtos e as baterias contêm materiais que devem ser
recuperados ou reciclados, o que reduz a procura de matérias-primas. Recicle o equipamento elétrico de acordo com as disposições locais. Estão disponíveis mais informações em www.2helpU.com.
DWS771, DWS777
Parabéns!
