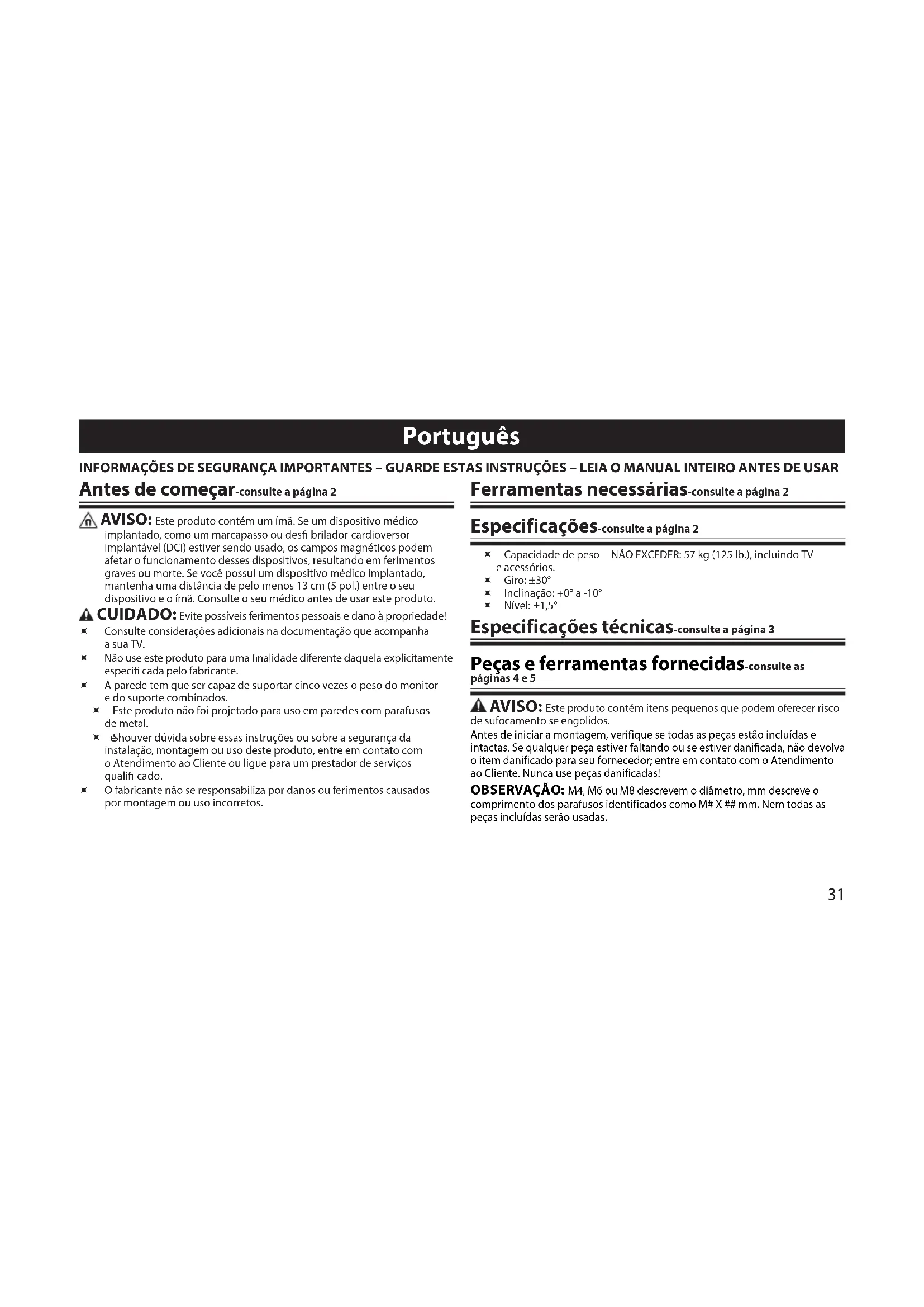

MANUAL DE UTILIZADOR VLF410 SANUS

AVISO: Este produit contém um imä. Se um dispositivo médico implantado, como um marcapasso ou deshi brilador cardiovasor implantável (DCI) estiver sento uso, os Campos magnéticos podem afetar o funciona desse dispositivos, resultando em ferimentos graves ou morte. Se você possui um dispositivo médico implantado, mantenha uma distâcia deleo menos 13 cm (5 pol.) entre o seu disposito e o imä. Consulate o seu médico antes de usar este produits.

CUIDADO: Evite possiveis ferimentos pessoas e dano à propriedade!

• Consulte considerações adcionais na documentação que accompanies a sua TV.
• Não use este produit para uma finalidadeDIFFERente daquela explicamentepecifiedadapelofabricante.
  A parede tem que ser capaz de所提供ar cinco vezes o peso do monitor e do suporte combinados.
• Este produit não FOI projetado para uso em paredes com parafusos de metal.
• éhouver dúvida sobre estas instruções ou sobre a segurará da instalação, montagem ou uso deste produits, entre em contaço o Atendimento ao Cliente ou ligue para um prestador de serviços qualífico.
  O fabricante não se responsabiliza por danos ou ferimentos causados por montagem ou uso incorretos.

Especificações-consulte a página 2

Capacidade de peso—NÃO EXCEDER: 57 kg (125 lb.), incluindo TV
ecessos.
Giro: ±30°
Inclineção: +0° a -10°
Nivel: ±1,5°

Especialações técnicas-consulte a página 3

Peças e ferramentas fornecidas-consulte as paginas 4 e 5

AVISO: Este produit contém itens pequeños que podem Ofrecer risco de sufocamento se engolidos.

Antes de起初 a montagem, verifie se todas as peças estao incluidas e intactas. Se qualquer peça estiver faltando ou se estiver danificada, não devolva o item danificado para seu fornecedor; entre em conta o Atendimento ao Cliente. Nunca use peças danificadas!

OBSERVACAO: M4, M6 ou M8 descrevem o diametro, mm descreve o comprimento dos parafusos identificados como M# X ## mm. Nem todas as peças incluidas seront usadas.

Rosqueie_manuale os parafusos nas inscrções rosqueadas, na parte traseira da TV, para determinar o diametro correto do parafuso (M4, M6, ou M8). Tente usar apenas um parafuso primeiro. Se você precisei de mais espoço, tente usar um parafuso com um espaçador.

CUIDADO: Evite possiveis ferimentos pessoas e dano à propriedade! Sua TV pode ser danificada se você usar hardware longo demais. Se você encontrar resistência, pare imeditamente e contate o服务于 ao cliente.

1-1 Prenda os suportes na TV-consulte a págnia 7

Usando o hardware selecionado na etapa 1, prenda os suportes na sua TV. A.Use a opcao A se a sua TV possui uma parte traseira plana/desobstruida. B.Use opao B se a sua TV possui uma parte traseira irregular, com orificios de montagem com recuo ou se você precise da mais espoço para acomodar cabos,recuos ou saliencias.

Confirmaqueosupportesestao niveladosna parte de trasdavTV.

2 Monte a plac de parede-consulte a pagina 8

2-1 Prepare a plac de parede para a montagem. consulte a page 8

Deslize os braços da placá de parede [01] jintos e encaixa a trava deslizante [17] na posicao. Isto travaros os braços em toda a extensao, facilitando a montagem da placá de parede e a conexão da TV.

2-2 (Montagem com pino demadeira) Encontre os pinos-consulte a páginap 9

Para obter assistência na determinação do local da placá da parede, consulte sanus.com.

CUIDADO: Evite possiveis ferimentos pessoas e dano à propriedade!

Qualquer material que cubra a parede nao deve excesser 16 mm (5/8 pol.).
Tamanho minimo do pino deMadeira: comum 51 × 102 ~mm (2 x 4 pol.) nominal 38 × 89 ~mm ( 1^1 / 2 × 3^1 / 2 pol.)
1. Encontre os pinos. Verifi que o centro do parafuso com um furador ou prego fi no, ou um detector de estrutura de borda a borda.
2. Nivele o Modelo de placna parede [27] e marque os locais de furo.

2-3 Perfume furos-piloto e prenda a placar de parede-consulte a pagina 10

CUIDADO: Evite possiveis ferimentos ou dano à propriedade! Os furos-piloto DEVEM ser perfurados até uma profundidade de 75 mm (3 pol.), usinga broca de 5,5 mm (7/32 pol.) de diametro.

CUIDADO: O uso incorreto pode reduzir a potência de fixação do parafuso interfragmentário.

NAO aperte demais os parafusos interfragmentarios [03].
Aperte os parafusos interfragmentarios [03] somente ate as arrualias [04] serem firmamente puxadas contra a plac da parede [01].

2-2 (Concreto solido ou bloco de concreto) Marque a parede e perfure os furos-piloto-consulte a págnia 11

Para obter assistência na determinação do local da placá da parede, consulte sanus.com.

Nivele o Modelo da plac de parede [27] e marque os locais de furo.

CUIDADO: Evite possiveis ferimentos ou dano à propriedade!

Monte a plac da parede [01] diretamente na superficie de concreto.
- Espessura minima do concreto solido: 203 mm (8 pol.)
Tamanho minimo do bloco de concreto: 203 × 203 × 406 ~mm (8 x 8 x 16 pol.)
- Espaço horizontal minimo entre os fixadores: 406 mm (16 pol.)
Os furos-piloto DEVEM ser perfurados ate uma profundidade de 75mm (3 pol.), usinga broca de 10mm (3/8 pol.) de diametro.
Nunca perfure na argamassa entre os blocos.

2-3 Insira as ancóras e parafusos interfragmentarios-consulte a páginá 12

Insira as ancóras do parafuso interfragmentário [05]. Depois insira os parafusos interfragmentários [03] atraves da plac de parede [01] e nas ancóras.

CUIDADO: O uso incorreto pode reduzir a potencia de fixacao do parafuso interfragmentario. Para evaporar possiveis ferimentos ou dano à propriedade:

• Certifique-se de que as ancoras [05] estejam assentadas de forma plana na superficie de concreto.
  Aperte os parafusos interfragmentarios [03] somente ate as arruelas [04] serem firmamente puxadas contra a placa da parede [01].
  Não aperte demais os parafusos interfragmentários [03].

3 Instale as tampas da plac de parede e o documento de tratamento dos cabos

consulta a págin 14

Monte a tampa superior [25] using a chave sextavada de 12 pol. [21] e quatre parafusos [20].
Instale a placata traseira do Conjunto de tratamento dos cabos [26] sobre osinous orificios menos na parte inferior da placata de parede [01].

Use a chave sextavada de 12 pol. [21] e quatre parafusos [20] para fixar a tampa inferior [25] e o Conjunto de tratamento dos cabos [26] na placu de parede. Use dois parafusos [19] para fixar a placa frontal do conjunto de tratamento dos cabos [26] na parte interna da interface da TV [01].

4 Prenda a TV no Conjunto da plac de parede-consulte a pagsina 15

Certificheque-se de enganchar os suportes da TV na interface, como做不到.

CUIDADO: Evite possiveis ferimentos ou dano à propriedade!

PESADOI Você precisará de ajuda{nessa etapa.

5 Treatment dos cabos-consulte a págin 17

Conecte os fhos e/ou cabos necessários na TV.

1. Deslize as trataspasdo Conjunto de orientacao dos cabos [26]para fora da parte dianteira (suporte da placar frontal), traseira (suporte da placar de parede) e central (fl utuante).
2. Direcione os fi os ou cabos pelas tres segoes.
3. Substitua as tampas.

6 Ajuste a inclinação e a alta

1. Ajuste a tensão de inclinação acima/abaixo com a maior ou usingo a chave sextavada M3 [24].
2. Ajuste a alta.
   Após conclusir a instalação:
   A. Remova a trava deslizante [17] da posicao de travamento.
   B. Encaixe a trava deslizante [17] nas ranhuras de uma das correiras para armazenamento.
