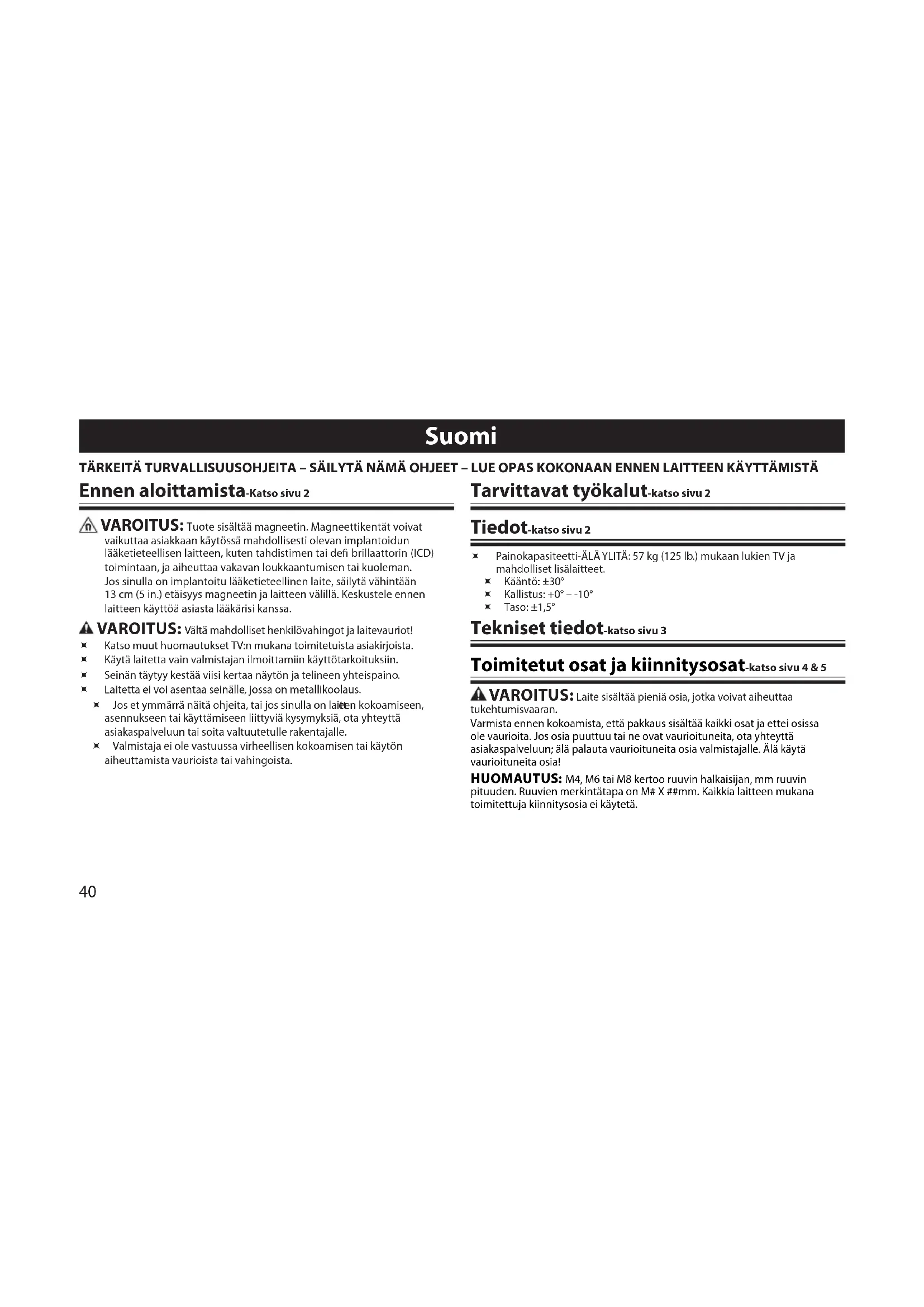

Una volta completata l'impostazione: A. Rimuovere il blocco a scorrimento [17] dalla posizione di blocco. B. Inserire il blocco a scorrimento [17] nelle scanalature di una delle slitte per riporlo. Opzionale-Rimozione del televisore - vedere pagina 2040 Suomi TÄRKEITÄ TURVALLISUUSOHJEITA – SÄILYTÄ NÄMÄ OHJEET – LUE OPAS KOKONAAN ENNEN LAITTEEN KÄYTTÄMISTÄ Ennen aloittamista-Katso sivu 2 VAROITUS: Tuote sisältää magneetin. Magneettikentät voivat vaikuttaa asiakkaan käytössä mahdollisesti olevan implantoidun lääketieteellisen laitteen, kuten tahdistimen tai de brillaattorin (ICD) toimintaan, ja aiheuttaa vakavan loukkaantumisen tai kuoleman. Jos sinulla on implantoitu lääketieteellinen laite, säilytä vähintään 13 cm (5 in.) etäisyys magneetin ja laitteen välillä. Keskustele ennen laitteen käyttöä asiasta lääkärisi kanssa. VAROITUS: Vältä mahdolliset henkilövahingot ja laitevauriot! Ù Katso muut huomautukset TV:n mukana toimitetuista asiakirjoista. Ù Käytä laitetta vain valmistajan ilmoittamiin käyttötarkoituksiin. Ù Seinän täytyy kestää viisi kertaa näytön ja telineen yhteispaino. Ù Laitetta ei voi asentaa seinälle, jossa on metallikoolaus. Ù Jos et ymmärrä näitä ohjeita, tai jos sinulla on laitt een kokoamiseen, asennukseen tai k äyttämiseen liittyviä kysymyksiä, ota yhteyttä asiakaspalveluun tai soita valtuutetulle rakentajalle. Ù Valmistaja ei ole vastuussa virheellisen kokoamisen tai käytön aiheuttamista vaurioista tai vahingoista. Tarvittavat työkalut-katso sivu 2 Tiedot-katso sivu 2 Ù Painokapasiteetti-ÄLÄ YLITÄ: 57 kg (125 lb.) mukaan lukien TV ja mahdolliset lisälaitteet. Ù Kääntö: ±30° Ù Kallistus: +0° – -10° Ù Taso: ±1,5° Tekniset tiedot-katso sivu 3 Toimitetut osat ja kiinnitysosat-katso sivu 4 & 5 VAROITUS: Laite sisältää pieniä osia, jotka voivat aiheuttaa tukehtumisvaaran. Varmista ennen kokoamista, että pakkaus sisältää kaikki osat ja ettei osissa ole vaurioita. Jos osia puuttuu tai ne ovat vaurioituneita, ota yhteyttä asiakaspalveluun; älä palauta vaurioituneita osia valmistajalle. Älä käytä vaurioituneita osia! HUOMAUTUS: M4, M6 tai M8 kertoo ruuvin halkaisijan, mm ruuvin pituuden. Ruuvien merkintätapa on M# X ##mm. Kaikkia laitteen mukana toimitettuja kiinnitysosia ei käytetä.41 1 TV:n kiinnitysosien valinta-katso sivu 6 Ruuvaa ruuveja käsin TV:n takaosaan määrittääksesi oikean halkaisijakoon (M4, M6 tai M8). Yritä ensin pelkällä ruuvilla. Jos tarvitset enemmän tilaa, käytä ruuvia ja välikappaletta. VAROITUS: Vältä mahdolliset henkilövahingot ja laitevauriot! Liian pitkien kiinnitysosien käyttäminen voi vaurioittaa TV:tä. Jos kohtaat vastustusta, lopeta välittömästi ja ota yhteyttä asiakaspalveluun. 1-1 Kiinnitä kiinnikkeet TV:hen-katso sivu 7 Kiinnitä kiinnikkeet TV:hen kohdassa 1 valituilla kiinnitysosilla. A. Käytä vaihtoehtoa A, jos TV:n takaosa on tasainen ja esteetön. B. Käytä vaihtoehtoa B, jos TV:n takaosa on epätasainen, jos kiinnitysreiät ovat syvennyksessä, tai jos tarvitset enemmän tilaa johdoille, syvennyksille tai ulokkeille. Varmista, että kiinnikkeet ovat tasaisesti TV:n takaosaa vasten. 2 Seinälevyn kiinnittäminen-katso sivu 8 2-1 Valmistele seinälevy kiinnitystä varten-katso sivu 8 Liu'uta seinälevyn [01] varret yhteen ja aseta liukulukko [17] paikalleen. Näin varret lukittuvat uloimpaan asentoon, ja seinälevyn kiinnittäminen ja TV:n liittäminen on helpompaa. 2-2 (Koolauspuukiinnitys) Paikallista koolauspuut- katso sivu 9 Jos tarvitset apua seinälevyn sijainnin määrittämisessä, tutustu Height Finder - sovellukseen osoitteessa sanus.com. VAROITUS: Vältä mahdolliset henkilövahingot ja laitevauriot! Ù Seinää peittävän materiaalin paksuus saa olla enintään 16 mm (5/8 in.). Ù Koolauspuiden vähimmäiskoko: tavallinen 51 x 102 mm (2 x 4 in.) nimellinen 38 x 89 mm (1¹/ x 3¹/ in.)

1. Etsi koolauspuut. Etsi jokaisen koolauspuun keskikohta lävistimellä,

ohuella naulalla tai mittarilla.

2. Aseta seinälevy [27] vaakasuoraan ja merkitse reikien paikat.

2-3 Poraa ohjausreiät ja kiinnitä seinälevy-katso sivu 10 VAROITUS: Vältä mahdolliset henkilövahingot ja laitevauriot! Ohjausreikien syvyyden TÄYTYY olla vähintään 75 mm (3 in.) ja ne täytyy porata halkaisijaltaan 5,5 mm:n (7/32 in.) terällä. VAROITUS: Virheellinen käyttö voi alentaa kansiruuvien pitovoimaa. Ù Älä kiristä kansiruuveja [03] liikaa. Ù Kiristä kansiruuveja [03] vain siihen asti, kunnes aluslevyt [04] painuvat tiukasti seinälevyä [01] vasten. 2-2 (Betoni tai betoniharkko) Tee merkinnät seinään ja poraa ohjausreiät-katso sivu 11 Jos tarvitset apua seinälevyn sijainnin määrittämisessä, tutustu Height Finder - sovellukseen osoitteessa sanus.com. Katso kohta 2-1 ennen tämän vaiheen suorittamista. Aseta seinälevy [27] vaakasuoraan ja merkitse reikien paikat. VAROITUS: Vältä mahdolliset henkilövahingot ja laitevauriot! Ù Kiinnitä seinälevy [01] suoraan betonipinnalle. Ù Betonin vähimmäispaksuus: 203mm (8 in.) Ù Betoniharkon vähimmäiskoko: 203 x 203 x 406 mm (8 x 8 x 16 in.) Ù Kiristimien välinen vähimmäisetäisyys vaakasuunnassa: 406 mm (16 in.) Ù Ohjausreikien syvyyden TÄYTYY olla vähintään 75 mm (3 in.) ja ne täytyy porata halkaisijaltaan 10 mm:n (3/8 in.) terällä. Ù Älä poraa harkkojen välissä olevaan laastiin. 2-3 Aseta kansiruuvit ja ankkurit-katso sivu 12 Kiinnitä kansiruuvin ankkurit [05]. Kiinnitä sitten kansiruuvit [03] seinälevyn [01] läpi ankkureihin.42 VAROITUS: Virheellinen käyttö voi alentaa kansiruuvien pitovoimaa. Vältä mahdolliset henkilövahingot ja laitevauriot: Ù Varmista, että ankkurit [05] ovat samassa tasossa betonipinnan kanssa. Ù Kiristä kansiruuveja [03] vain siihen asti, kunnes aluslevyt [04] painuvat tiukasti seinälevyä [01] vasten. Ù ÄLÄ kiristä kansiruuveja [03] liikaa. 3 Seinälevyn kansien & kaapelisuojakokoonpanon asentaminen-katso sivu 14 Kiinnitä yläkansi [25] käyttämällä⁄ tuuman kuusiokoloavainta [21] ja neljää ruuvia [20]. Aseta kaapelisuojakokoonpanon takalevy [26] seinälevyn pohjassa olevien kahden pienimmän reiän päälle [01]. Käytä ⁄ tuuman kuusiokoloavainta [21] ja neljää ruuvia [20] seinälevyn alemman kannen [25] ja kaapelisuojakokoonpanon kiinnittämiseksi [26] seinälevyyn. Käytä kahta ruuvia [19] kaapelisuojakokoonpanon etulevyn [26] kiinnittämiseksi TV-liittymän sisäpuolelle [01]. 4 TV:n kiinnittäminen seinälevykokoonpanoon-katso sivu 15 Ripusta TV-kiinnikkeet levyyn kuvan osoittamalla tavalla. VAROITUS: Vältä mahdolliset henkilövahingot ja laitevauriot! PAINAVA! Tämän toimenpiteen suorittamisessa tarvitaan avustajaa. 4-1 Kiinnitä tulpat-katso sivu 16 Kiinnitä tulpat [22] liittymään [01] ruuveilla [18]. 5 Kaapelisuojat-katso sivu 17 Kytke tarvittavat johdot ja/tai kaapelit televisioon.

1. Liu'uta kaapelisuojakokoonpanon [26] kolme suojusta edestä

(levykiinnitteinen), takaa (seinälevykiinnitteinen), ja keskeltä (kelluva).

2. Vie johdot ja/tai kaapelit näiden kolmen aseman läpi.

3. Aseta suojat takaisin paikoilleen.

6 Kallistuksen ja vaakatason säätäminen

1. Säädä ylös-/alaskallistusta joko käsin tai M3-kuusiokoloavaimella [24].

2. Säädä vaaka-asento.

Kun asennus on valmis: A. Poista liukulukot [17] lukitusasennosta. B. Aseta liukulukko [17] yhteen urista säilytystä varten. Vaihtoehtoinen-TV:n poistaminen-katso sivu 2043 Svenska VIKTIGA SÄKERHETSANVISNINGAR – SPARA DESSA ANVISNINGAR – LÄS HELA BRUKSANVISNINGEN INNAN DU
