NÁVOD K OBSLUZE VLF410 SANUS

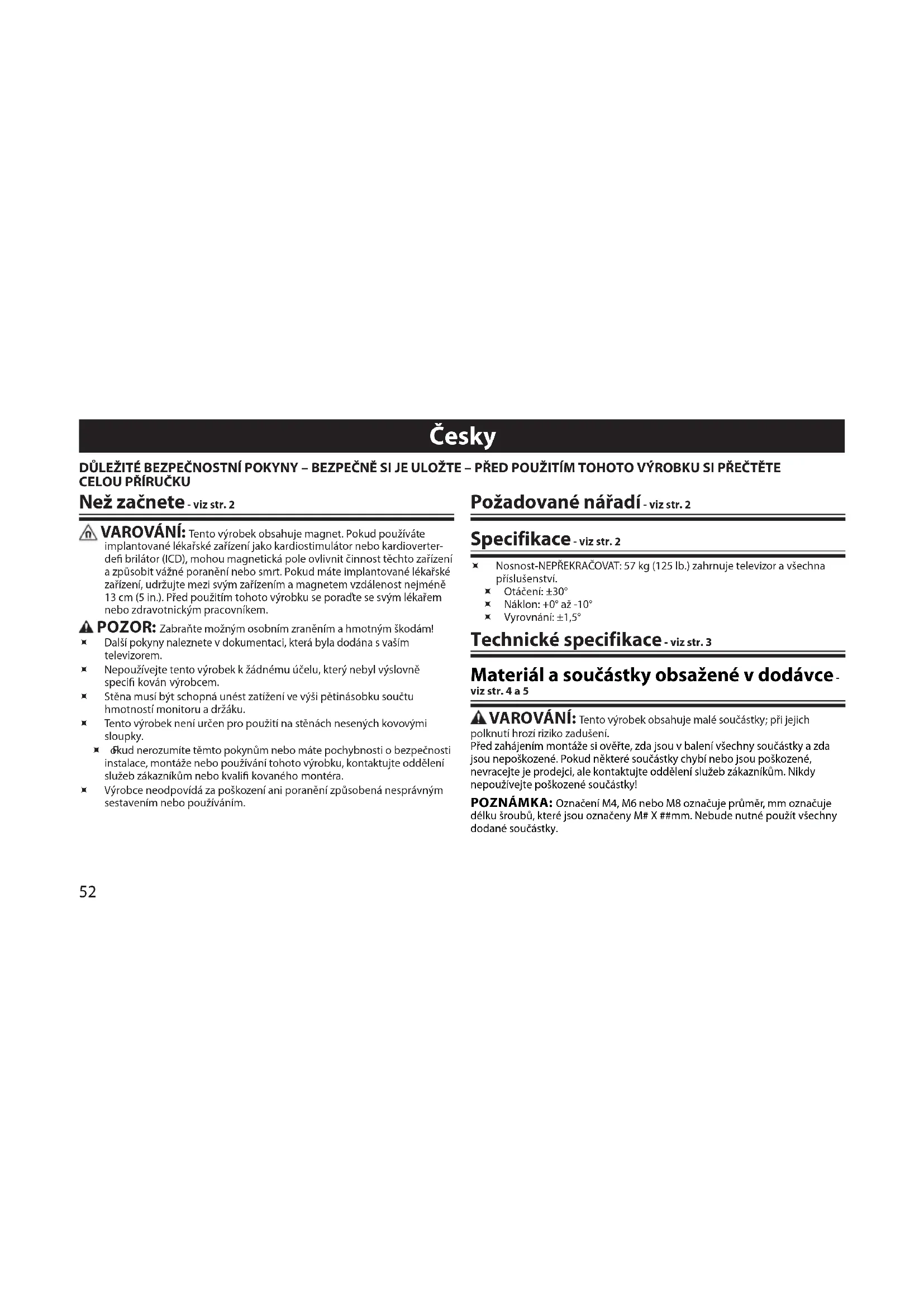

Než začnete -viz str. 2

VAROVANI: Tento vyrobek obsahuje magnet. Pokud použivate implantované lekarské zaizeni jako kardiostimulator nebo kardiovert defi brilator (ICD), mohou magneticka pole ovlivnit cinnost techto za i zpuosbit važné poraneni nebo smr. Pokud mate implantované leka zaizeni, udržujte mezi svym zaizenim a magnetem vzdalenost nejm 13 cm (5 in.). Pied pouzit'moto vyrobku se poradte se svym leka nebo zdravotnickým pracovnikem.

POZOR: Zabraţe mozmým osobnám zraněním a hmotným skokáź!

Dalsi pouny naleznete v dokumentaci, ktera byla dodana s vaśim televizorem.
Nepouzivejte tento vyrobek k zadnemu uclu, ktery nebl ysvlovnespecifi kovan vyrobcm.
Stena musi byt schopna unest zatizeni ve vysi petinasobku souctu hmotnosti monitoru a drzaku.
Tento vyrobek není určen pro použít na stěnách nesenych kovovymi sloupky.
× skud nerozumite témto polymokun nebo maje pochybnosti o bezpečnosti instalace, montaze nebo použivani tohoto vyrobku, kontaktujte oddeleni sluzeb zázkunikum nebo kvalif kovaného montera.
Vyrobce neodpovidá za poskozeni ani poraněni zpúsobena nesprávným sestavením nebo použivám.

Požadované náradí -viz str. 2

Specifikace -viz str.2

Nosnost-NEPREKRACOVAT: 57 kg (125 lb.) zahrnuje televizor a vsechna prislusenstvi.
Otáčeni: ±30°
Naklon: +0^ až-10°
Vyrovnani: ± 1,5^

Technické specifikace -viz str.3

Material a soucástky obsažené v dodávce. viz str. 4 a 5

VAROVÁNITento výrobek obsahuje malé součástky; pri jejich polknuti hrozi riziko zaduseni.

Pred zahajenim montaze si ovefte, zda jsou v baleni vsechny soucasky a zda jsou neposkozene. Pokud nekteré soucasky chyi nebo jsou poskozené, nevracejte je prodejič, alekontaktujte oddeleni služeb zákaznikum. Nikdy nepouzije toposkozené soucasky!

POZNÁMKA: Oznaceni M4, M6 nebo M8 oznacije prümér, mm oznacujedehlku sroubu, ktere jsou oznaceny M# X##mm. Nebude nutné použit vsechnydodané součastky.

1 Vyber spojovacho materialu televizoru. viz str. 6

Rukou zaśroubujte Šróby do závitovych otvoru v zadnićasti televizoru, abyste stanovili správný prümér Šroubu (M4, M6 nebo M8). Nejprve zkuste použit samotné Šroub. Potřebujete-li vice prostoru, vyzkousejte Šroub s Rozpěrkou.

A POZOR: Zabrahte moznym osobnim zranenim a hmotnym skodam! Pouziti pirilis dlouheho spojovacho materialiu by mohlo zpusobit poskozeni televizoru. Pokud ucitite, ze material klade odpor, okamzte pferuste cinnost a kontakuktujte zakaznicke centrum.

1-1 Pripevné drzaku na televizor -viz str.7

Drzaky pripevnete k televizoru s pouzitim spojovacho materialu, ktery jste vybrali v kroku 1.

A. Pokud má televizor plochou/nečlenitou zadni stěnu, použijte možnost A.

B. Ma-li televizor nepravidelnou zadni stenu, zapusteni montažni olvory neboPokud potrebujete vice prostoru pro kabely, vyklenky ci vystupky, pouzijte moznost B.

Ovebre, zda jsou konzoly v rovine se zadni stenou tevizoru.

2 Montáž nastěnné desticky -viz str.8

2-1 Príprava nástěnné desticky na montáž-viz str.8

Ramena nastenné destabilý [01] zasuhte do sebe a zajistěte zásuvnou zarázkou [17] na misto. Tim se zaretuji v plné otevřeni poloze a umoznéjdenuší montáž nastenné desky a piřevné televizoru.

2-2 (Montáz na d'revéné nosíky) Vyhledání nosíkú -viz str. 9

Pomoc s urcenim umisteni montažni desky viz Height Finder (Wyskomer) na webovych strankach sanus.com.

POZOR: Vyvarujte se potenciánlich osobnich zraněni a věcnych skod!

Jakykoli materialPokryvajci stenu nesmi byt silnejsi nez 16 mm (5/8 in).
Minimalí velikost dřeveného nosníku: obecná 51 x 102 mm (2 x 4 in), jmenovita 38 x 89 mm (1'1/2 x 3'1/2 in)
1. Vyhledje tnosniky. Stred nosniku overte pomoci sidla ci tenkeho hrebicku nebo pouzijte detektor nosniku.
2. Vyrovnejte šablonu nástenné desky [27] a oznácte si umistěni otvorú.

2-3 Vyvrtání vodicích otvorú a pripevní nástěnné desticky -viz str. 10

POZOR: Zabrańte moznymi urazūm a hmotnym skodám!
Vodici otvory MUSI byt vyvtány do hloubky 75 mm (3 in) vrtákem o prüméru 5,5 mm (7/32 in).
POZOR: Nesprávné použiti by mahlo snizit unosnost kotevniho sroubu. × NEUTAHUJE kotevni srouby [03] prilis velkou silou.
Kotevni srouby [03] utahujte jen do te miry, nez se podlozky [04] pevné dotknou nastenné desticky [01].

2-2 (Masivni beton nebo betonovy panel) Oznaceni zdi a vyvtani vodicich otvoru - viz str. 11

Pomoc s urcenim umisteni montažni desky viz Height Finder (Vyskomer) na webovych strankach sanus.com.

Prid provedenim tohoto krok si projdete krok 2-1.

Vyrovnejte šablonu nastěnné desky [27] a oznáčte si umistěné otvorů.

POZOR: Zabrahte moznym urazum a hmotnym skodam!

Nastennou desticku [01] pripevnete primo na betonovy povrch.
Minimalni tloustka betonové steny: 203 mm (8 in)
Minimalni velikost betonové tvárnice: 203 x 203 x 406 mm (8 x 8 x 16 in)
Minimálny vodorovná mezera mezi upevnovacími prvky: 406 mm (16 in)
Vodici otvory MUSI byt vyvtany do hloubky 75 mm (3 in) vrtakem o prumru 10 mm (3/8 in).
Nikdy nezapoustejte srouby do malty mezi cihly.

2-3 Zapustěni kotev a kotevnich šroubū-viz str.12

Zatluchte kotvy sroubu [05]. Potom zaunte kotevni srouby [03] skrze nastennou desku [01] a do kotev.

POZOR: Nesprávné použití by mohlo snížitúnosnost kotevniho
sroubu. Abyste priedesli moznym urazum nebo vecnym skodam:
Ujistete se, zda kotvy [05] liciu's betonovym povrchem.
Kotevni srouby [03] utahujte jen do temiry, nez se podlozky [04] pevné pritisknou k nastenné desticce [01].
NEUTAHUJE kotevni srouby [03] prilis velkou silou.

3 Installace krytū nástěnné desticky a sestavy pro usporádání kabelü -viz str. 14

Horni kryt [25] primontujte pomoci inbusovhe klice % in. [21] a ctyr sroub u [20].

Zadni desticku sestavy pro usporadani kabelu [26] polozte pres dva nejmensi otvory ve spodni casti nastenné desticky [01].

Použijte inbusovy klic% in. [21] a ctyři srouby [20] k pripevní spodniho krytu nastěnné desticky [25] a sestavy pro usporadání kabelu [26] k nastěnné desticce. Použijte vla srouby [19] k pripevní prední desticky sestavy pro usporadání kabelu [26] do vinitří casti styčného prvku tevizoru [01].

4 Připevní televizoru na sestavu nástěnné desticky -viz str. 15

Ujistete se, zda jsou televizni konzoly zahaknuty na stychny prvek podle vyobrazeni.

POZOR: Zabrańte moznym urazum a hmotnym skodam!

TEZKÉ! K tomuto kroku budete potbrebovat pomocnika.

4-1 Pripevní krytek -viz str. 16

Zacvakávací krytky [22] pripevné na stychný prvek [01] pomoci šroubú [18].

5 Správa kabelu -viz str.17

Zapojte požadované vodice a/nebo kabely do televizoru.
1. Stahnete tri kryty sestavy pro usporadani kabelu [26] z cela (drzak celni steny), zadni casti (drzak nastenné desky) a stfredu (pohyblvly).
2. Vodice a/nebo kabely vedte temito tremi ccastmi.
3. Kryty vratte na puvodni misto.

6 Nastavení náklonu a vyrovnáni

1. Napnutí náklonu Ize upravit nahoru a dolu ručné nebo imbusovým kličem M3 [24].
2. Upravte vyrovnáni.
   Po dokončeni nastaveni:
   A. Odstrańte zasuvnou zarăźku [17] ze zajistovací polohy.
   B. Nasadte zásuvnou zarázku [17] do drázek na{jedné z odkládácích ližin.

Volitelné - sejmutí televizoru -viz str.20

Zacvakávací krytky [22] pripevněte na stychné prvek [01] pomoci šroubú [18].
