| Typ produktu | Kloubový nástěnný držák |
| Značka | SANUS |
| Model | VLF510 |
| Maximální nosnost | 57 kg (125 lb) |
| Otáčení | ±30° |
| Náklon | od +0° do -10° |
| Vyrovnání | ±1,5° |
| Kompatibilní typy stěn | Dřevěné sloupky, litý beton nebo betonové tvárnice |
| Materiál | Ocel |
| Barva | Černá |
| Správa kabelů | Ano, integrovaná (3 odnímatelné kryty) |
| Nastavení napětí náklonu | Ručně nebo pomocí přiloženého imbusového klíče M3 |
| Bezpečnost | Uzamykání pomocí U-dílu, bezpečnostní krytky |
| Instalace | Vyžaduje dvě osoby |
| Kompatibilita VESA | 200x200 až 600x400 mm (odhad) |
| Potřebné nářadí | Vrtačka, vodováha, vrtáky (5,5 mm pro dřevo, 10 mm pro beton), přiložený imbusový klíč |
| Upevnění na stěnu | Vruty do dřeva nebo rozpěrné hmoždinky do betonu |
| Bezpečná vzdálenost pro lékařské implantáty | Minimálně 13 cm (5 palců) mezi magnetem a implantátem |
| Údržba a čištění | Čistěte jemným suchým hadříkem |
| Záruka | Viz manuál nebo webové stránky výrobce |
Často kladené otázky - VLF510 SANUS
Dotazy uživatelů ohledně VLF510 SANUS
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Nástěnný držák ve formátu PDF zdarma! Najděte svůj návod VLF510 - SANUS a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. VLF510 značky SANUS.

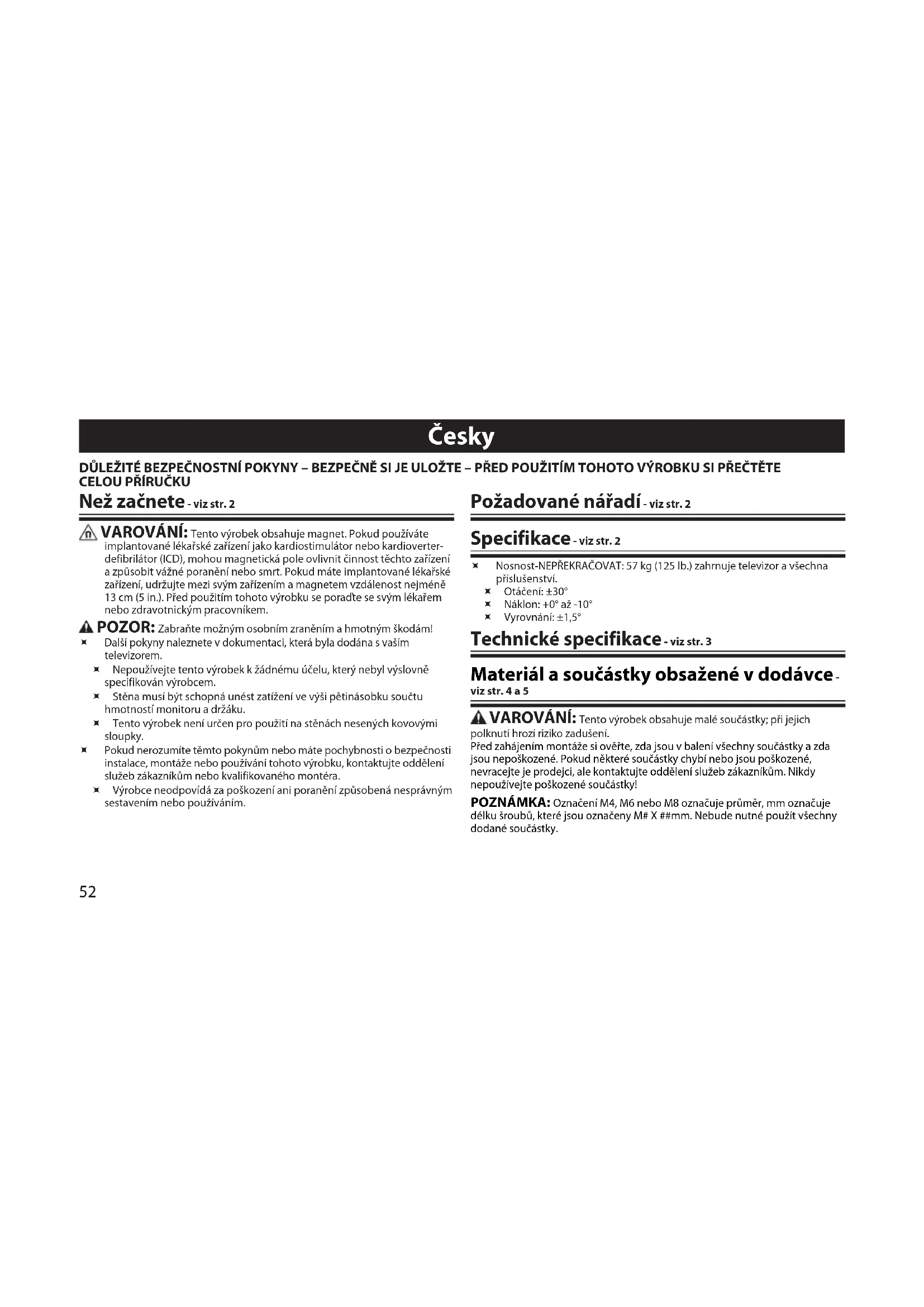

NÁVOD K OBSLUZE VLF510 SANUS
Než začnete - viz str. 2
VAROVÁNÍ: Tento výrobek obsahuje magnet. Pokud používáte implantované lékařské zařízení jako kardiostimulátor nebo kardioverter-defibrilátor (ICD), mohou magnetická pole ovlivnit činnost těchto zařízení a způsobit vážné poranění nebo smrt. Pokud máte implantované lékařské zařízení, udržujte mezi svým zařízením a magnetem vzdálenost nejméně 13 cm (5 in.). Před použitím tohoto výrobku se poradťe se svým lékařem nebo zdravotnickým pracovníkem.
POZOR: Zabraňte možným osobním zraněním a hmotným škodám!
- Další pokyny naleznete v dokumentaci, která byla dodána s vaším televizorem.
Nepoužívejte tento výrobek k žádnému účelu, který nebyl výslovně specifikován výrobcem.
Stěna musí být schopná unést zatížení ve výši pětinásobku součtu hmotností monitoru a držáku.
Tento výrobek není určen pro použití na stěnách nesených kovovými sloupky.
Pokud nerozumíte těmto pokynům nebo máte pochybnosti o bezpečnosti instalace, montáže nebo používání tohoto výrobku, kontaktujte oddělení služeb zákazníkům nebo kvalifikovaného montéra.
Výrobce neodpovídá za poškození ani poranění způsobená nesprávným sestavením nebo používáním.
Požadované nářadí - viz str. 2
Specifikace - viz str. 2
Nosnost-NEPŘEKRAČOVAT: 57 kg (125 lb.) zahrnuje televizor a všechna příslušenství.
* Otáčení: ±30°
Náklon: +0° až -10°
■ Vyrovnání: ±1,5°
Technické specifikace - viz str. 3
Materiál a součástky obsažené v dodávce- viz str. 4 a 5
⚠️ VAROVÁNÍ: Tento výrobek obsahuje malé součástky; při jejich polknutí hrozí riziko zadušení.
Před zahájením montáže si ověřte, zda jsou v balení všechny součástky a zda jsou nepoškozené. Pokud některě součástky chybí nebo jsou poškozené, nevracejte je prodejci, ale kontaktujte oddělení služeb zákazníkům. Nikdy nepoužívejte poškozené součástky!
POZNÁMKA: Označení M4, M6 nebo M8 označuje průměr, mm označuje délku šroubů, které jsou označeny M# X ##mm. Nebude nutné použít všechny dodané součástky.
1 Výběr spojovacího materiálu televizoru viz str. 6
Rukou zašroubujte šrouby do závitových otvorů v zadní části televizoru, abyste stanovili správný průměr šroubu (M4, M6 nebo M8). Nejprve zkuste použít samotný šroub. Potřebujete-li více prostoru, vyzkoušejte šroub s rozpěrkou.
POZOR: Zabraňte možným osobním zraněním a hmotným škodám! Použití přiliš dlouhého spojovacího materiálu by mohlo způsobit poškození televizoru. Pokud ucítíte, že materiál klade odpor, okamžitě přerušte činnost a kontaktujte zákaznické centrum.
1-1 Připevnění držáků na televizor - viz str. 7
Držáky připevněte k televizoru s použitím spojovacího materiálu, který jste vybrali v kroku 1.
A. Pokud má televizor plochou/nečlenitou zadní stěnu, použijte možnost A.
B. Má-li televizor nepravidelnou zadní stěnu, zapuštěné montážní otvory nebo pokud potřebujete více prostoru pro kabely, výklenky či výstupky, použijte možnost B.
Ověřte, zda jsou konzoly v rovině se zadní stěnou televizoru.
2 Montáž nástěnné destičky - viz str. 8
2-1 Příprava nástěnné destičky na montáž - viz str. 8
Ramena nástěnné destičky [01] zasuňte do sebe a zajistěte zásuvnou zarážkou [17] na místo. Tím se zaaretují v plně otevřené poloze a umožní jednodušší montáž nástěnné desky a připevnění televizoru.
2-2 (Montáž na dřevěné nosníky) Vyhledání nosníků - viz str. 9
Pomoc s určením umístění montážní desky viz Height Finder (Výškoměr) na webových stránkách sanus.com.
⚠ POZOR: Vyvarujte se potenciálních osobních zranění a věcných škod!
* Jakýkoli materiál pokrývající stěnu nesmí být silnější než 16 mm (5/8 in).
Minimální velikost dřevěného nosníku: obecná 51 x 102 mm (2 x 4 in), jmenovitá 38 x 89 mm (1 ^1 /2 x 3 ^1 /2 in)
-
Vyhledejte nosníky. Střed nosníku ověřte pomocí šídla či tenkého hřebíčku nebo použijte detektor nosníků.
-
Vyrovnejte šablonu nástěnné desky [27] a označte si umístění otvorů.
2-3 Vyvrtání vodicích otvorů a připevnění nástěnné destičky - viz str. 10
⚠ POZOR: Zabraňte možným úrazům a hmotným škodám!
Vodici otvory MUSÍ být vyvrtány do hloubky 75 mm (3 in) vrtákem o průměru 5,5 mm (7/32 in).
⚠ POZOR: Nesprávné použití by mohlo snížit únosnost kotevního šroubu.
NEUTAHUJTE kotevní šrouby [03] příliš velkou silou.
Kotevní šrouby [03] utahujte jen do té míry, než se podložky [04] pevně dotknou nástěnné destičky [01].
2-2 (Masivní beton nebo betonový panel) Označení zdi a vyvrtání vodicích otvorů - viz str. 11
Pomoc s určením umístění montážní desky viz Height Finder (Výškoměr) na webových stránkách sanus.com.
Před provedením tohoto kroku si projděte krok 2-1.
Vyrovnejte šablonu nástěnné desky [27] a označte si umístění otvorů.
⚠ POZOR: Zabraňte možným úrazům a hmotným škodám!
Nástěnnou destičku [01] připevněte přímo na betonový povrch.
* Minimální tlouštka betonové stěny: 203 mm (8 in)
* Minimální velikost betonové tvárnice: 203 x 203 x 406 mm (8 x 8 x 16 in)
* Minimální vodorovná mezera mezi upevňovacími prvky: 406 mm (16 in)
Vodicí otvory MUSÍ být vyvrtány do hloubky 75 mm (3 in) vrtákem
o průměru 10 mm (3/8 in).
* Nikdy nezapouštějte šrouby do malty mezi cihly.
2-3 Zapuštění kotev a kotevních šroubů - viz str. 12
Zatlučte kotvy šroubů [05]. Potom zasuňte kotevní šrouby [03] skrze nástěnnou desku [01] a do kotev.
⚠ POZOR: Nesprávné použití by mohlo snížit únosnost kotevního šroubu. Abyste předešli možným úrazům nebo věcným škodám:
- Ujistěte se, zda kotvy [05] lícují s betonovým povrchem.
Kotevní šrouby [03] utahujte jen do té míry, než se podložky [04] pevně přitisknou k nástěnné destičce [01].
* NEUTAHUJTE kotevní šrouby [03] příliš velkou silou.
3 Instalace krytů nástěnné destičky a sestavy pro uspořádání kabelů - viz str. 14
Horní kryt [25] přimontujte pomocí inbusového klíče 1/8 in. [21] a čtyř šroubů [20]. Zadní destičku sestavy pro uspořádání kabelů [26] položte přes dva nejmenší otvory ve spodní části nástěnné destičky [01].
Použijte inbusový klíč1/8 in. [21] a čtyři šrouby [20] k připevnění spodního krytu nástěnné destičky [25] a sestavy pro uspořádání kabelů [26] k nástěnné destičce. Použijte dva šrouby [19] k připevnění přední destičky sestavy pro uspořádání kabelů [26] do vnitřní části styčného prvku televizoru [01].
4 Připevnění televizoru na sestavu nástěnné destičky - viz str. 15
Ujistěte se, zda jsou televizní konzoly zaháknuty na styčný prvek podle vyobrazení.
⚠ POZOR: Zabraňte možným úrazům a hmotným škodám! TĚŽKÉ! K tomuto kroku budete potřebovat pomocníka.
4-1 Připevnění krytek - viz str. 16
Zacvakávací krytky [22] připevněte na styčný prvek [01] pomocí šroubů [18].
5 Správa kabelů - viz str. 17
Zapojte požadované vodiče a/nebo kabely do televizoru.
- Stáhněte tři kryty sestavy pro uspořádání kabelů [26] z čela (držák čelní stěny), zadní části (držák nástěnné desky) a středu (pohyblivý).
- Vodiče a/nebo kabely vedte těmito třemi částmi.
- Kryty vratte na původní místo.
6 Nastavení náklonu a vyrovnání
- Napnutí náklonu lze upravit nahoru a dolů ručně nebo imbusovým klíčem M3 [24].
- Upravte vyrovnání.
Po dokončení nastavení:
A. Odstraňte zásuvnou zarážku [17] ze zajišťovací polohy.
B. Nasadte zásuvnou zarážku [17] do drážek na jedné z odkládacích ližin.
Volitelné - sejmutí televizoru - viz str. 20
中文
Společnost Milestone AV Technologies a její sesterské a dčeřiné společnosti (společně nazývané „Milestone“) si přeji, aby byla tato priručka přesná a úplná. Společnost Milestone ovšem nijak netvrdí, že informace, které jsou zde obsaženy, zahrnují všechny podrobnosti, podmínky nebo varianty. Ani nezájištuje veškeré možné eventuality, které mohou nastat ve spojení s instalaci nebo používáním tohoto výrobku. Informace obsažené v tomto dokumentu se mohou měnit bez upozornění nebo jakychkoll povlnností. Společnost Milestone nedává žádné záruky, at výslovné čl Implicitní, ve spojení se zde obsaženými informacemi. Milestone nepřebírá žádnou odpovědnost za přesnost, úplnost nebo dostatečnost informaci, které jsou v tomto dokumentu obsaženy.
