VLF510 - 墙壁支架 SANUS - 免费用户手册

产品类型	铰接式壁挂支架
品牌	SANUS
型号	VLF510
最大承重	57 kg (125 lb)
旋转	±30°
倾斜	从+0°到-10°
水平调节	±1,5°
兼容的墙壁类型	木立柱、浇筑混凝土或混凝土砌块
材质	钢
颜色	黑色
线缆管理	是，集成式（3个可拆卸盖板）
倾斜张力调节	手动或使用随附的M3内六角扳手
安全	U型件锁定，安全帽
安装	需要两人
VESA兼容性	200x200至600x400 mm（估算）
所需工具	电钻、水平仪、钻头（木材用5.5 mm，混凝土用10 mm）、随附内六角扳手
墙壁固定	木用自攻螺栓或混凝土用膨胀螺栓
医疗植入物安全距离	磁铁与植入物之间至少13 cm（5英寸）
维护与清洁	用柔软干布清洁
保修	请查阅手册或制造商网站

常见问题 - VLF510 SANUS

VLF510支架能承受的最大重量是多少？

该支架可承受高达57 kg (125 lb)的重量，包括电视机和所有配件。

我可以将这款支架安装在哪些类型的墙壁上？

该支架设计用于木立柱（至少51x102 mm）以及浇筑混凝土或混凝土砌块墙壁。请勿安装在金属立柱上。

如何调节电视机的倾斜角度？

倾斜角度可从+0°手动调节至-10°。如有需要，使用随附的M3内六角扳手调节张力。

这款支架可以旋转电视机吗？

是的，安装后电视机可旋转±30°。

安装后如何将电视机从支架上取下？

请参阅说明书第20页。通常，您需要取下U型锁定件，然后通过支架上集成的把手抬起电视机。

安装需要哪些工具？

您需要一把电钻、一个水平仪、合适的钻头（木材用5.5 mm，混凝土用10 mm）以及随附的内六角扳手。

这款支架兼容所有电视机吗？

它兼容符合VESA标准（200x200至600x400 mm）的电视机。请检查电视机背面的螺丝直径（M4、M6、M8）。

如何用这款支架管理线缆？

该支架配备了一个集成式线缆管理系统，带有三个可拆卸盖板（前、后和浮动）。在装回盖板之前，将线缆穿过相应部分。

关于磁铁有什么特别注意事项吗？

是的，本产品含有一块磁铁。如果您佩戴心脏起搏器或ICD，请保持磁铁与植入物之间至少13 cm（5英寸）的距离。

如果某个零件缺失或损坏怎么办？

请联系SANUS的客户服务。请勿将损坏的零件退还给零售商。切勿使用损坏的零件。

用户手册 VLF510 SANUS

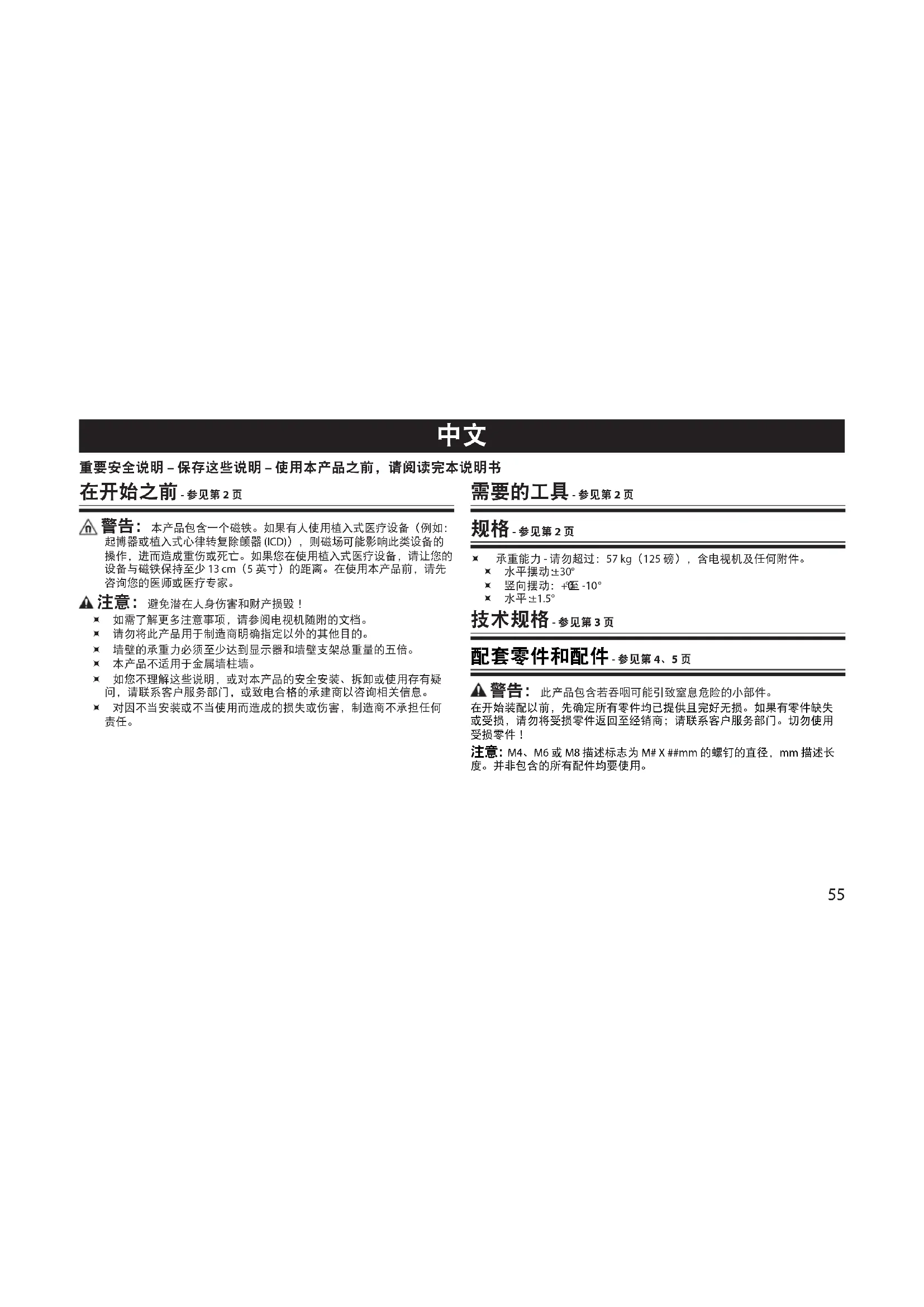

重要安全说明 - 保存这些说明 - 使用本产品之前，请阅读完本说明书

在开始之前-参见第2页

警告：本产品包含一个磁铁。如果有人使用植入式医疗设备（例如：起博器或植入式心律转复除颤器(ICD)），则磁场可能影响此类设备的操作，进而造成重伤或死亡。如果您在使用植入式医疗设备，请让您的设备与磁铁保持至少 13cm （5英寸）的距离。在使用本产品前，请先咨询您的医师或医疗专家。

注意：避免潜在人身伤害和财产损毁！

如需了解更多注意事项，请参阅电视机随附的文档。
请勿将此产品用于制造商明确指定以外的其他目的。
* 墙壁的承重力必须至少达到显示器和墙壁支架总重量的五倍。
本产品不适用于金属墙柱墙。
如您不理解这些说明，或对本产品的安全安装、拆卸或使用存有疑问，请联系客户服务部门，或致电合格的承建商以咨询相关信息。
对因不当安装或不当使用而造成的损失或伤害，制造商不承担任何责任。

需要的工具-参见第2页

规格-参见第2页

承重能力-请勿超过：57kg（125磅），含电视机及任何附件。

水平摆动±30°

竖向摆动：+°至-10°

水平±1.5°

技术规格-参见第3页

配套零件和配件-参见第4、5页

警告：此产品包含若吞咽可能引致窒息危险的小部件。

在开始装配以前，先确定所有零件均已提供且完好无损。如果有零件缺失或受损，请勿将受损零件返回至经销商；请联系客户服务部门。切勿使用受损零件！

注意：M4、M6或M8描述标志为M#X##mm的螺钉的直径，mm描述长度。并非包含的所有配件均要使用。

1 选择电视机配件 - 参见第6页

请先用手将螺钉旋进电视机背面的螺纹导衬，以确定正确的螺钉直径（M4、M6或M8）。先尝试单纯使用螺钉。如果您需要更大空间，则尝试使用螺钉和隔圈。

注意：避免潜在人身伤害和财产损毁！使用太长的配件可能会损坏电视机。如果遇到阻力，请立即停止安装并联系客户服务部门。

1-1 安装托架到电视机 - 参见第 7 页

使用您在步骤 1 中选择的配件，将托架安装到电视机。

A. 如果电视机背面平直/无阻挡物，则使用选项 A。

B. 如果电视机背面不规则或具有凹式安装孔，或者需要额外的空间来容纳电缆、凹陷或突出物，则使用选项 B。

确定托架在电视机背面呈水平状态。

2 安装壁板 - 参见第 8 页

2-1 准备好壁板以便安装 - 参见第 8 页

将壁板[01]的支臂滑动到一起，并将滑锁[17]插入到位。这样支臂将会锁定在完全扩张的位置上，使壁板和电视机的安装更加容易。

2-2（木墙柱安装）找到木墙柱-参见第9页

如需帮助确定壁板的位置，请参考 sanus.com 网站上的 Height Finder（测高器）。

注意：避免潜在人身伤害和财产损毁！

墙上覆盖的任何东西不能超过 16 mm（5/8 英寸）。

最小木墙柱尺寸：通常 51 x 102 mm (2 x 4 英寸) 标称 38 x 89 mm (1' / 2 x 3' / 2 英寸)

1. 确定墙柱位置。使用尖钻或细钉或者使用边到边墙柱查找器确定墙柱的中心。

2. 将壁板模板 [27] 放置水平，然后标注孔位。

2-3 打钻导孔井安装壁板 - 参见第 10 页

注意：避免潜在人身伤害或财产损毁！必须使用直径5.5 mm（7/32英寸）的钻头钻75 mm（3英寸）深的导孔。

注意：不当使用可能减少方头螺栓的保持力。 请勿过紧紧固方头螺栓 [03]。

紧固方头螺栓[03]直到将垫圈[04]牢牢固定在壁板[01]上。

2-2（实心混凝土和混凝土砌块墙）在墙壁上做标记，然后打钻导孔-参见第11页

如需帮助确定壁板的位置，请参考 sanus.com 网站上的 Height Finder （测高器）。

在执行本步骤前，先参阅步骤2-1。

将壁板模板 [27] 放置水平，然后标注孔位。

注意：避免潜在人身伤害或财产损毁！

直接安装壁板[01]到混凝土表面上。

最小实心混凝土厚度：203mm（8英寸）

最小混凝土砌块尺寸：203×203×406mm（8×8×16英寸）

扣件之间最小的水平间隔：406 mm（16 英寸）

必须使用直径 10 mm（3/8 英寸）的钻头钻 75 mm（3 英寸）深的导孔。

切勿钻入砌块之间的灰浆层中。

2-3 插入锚栓和方头螺栓 - 参见第 12 页

插入方头螺栓锚栓[05]。然后将方头螺栓[03]穿过壁板[01]并穿入锚栓。

注意：不当使用可能减少方头螺栓的保持力。要避免潜在人身伤害或财产损毁：

■ 确保锚栓 [05] 与混凝土表面平齐。
紧固方头螺栓[03]直到垫圈[04]牢牢固定在壁板[01]上。
请勿过紧紧固方头螺栓[03]。

3 安装壁板盖和线缆管理组件 - 参见第 14 页

使用1/8英寸六角扳手[21]和四个螺钉[20]安装顶盖[25]。

将电缆管理组件[26]的后挡板放置在壁板[01]底部最小的两个孔上。

使用 1/8 英寸六角扳手 [21] 和四个螺钉 [20] 将壁板下盖 [25] 和线缆管理组件 [26] 固定在壁板上。

使用两个螺钉[19]将线缆管理组件[26]固定在电视机连接杆[01]的内侧。

4 将电视机固定到壁板组件 - 参见第 15 页

确保将电视机托架钩挂在连接杆上，如图所示。

注意：避免潜在人身伤害或财产损毁！重物！您需要帮助来完成此步骤。

4-1 安装盖板-参见第 16 页

使用螺钉[18]安装咔哒端帽[22]到连接杆[01]。

5 管理线缆 - 参见第 17 页

将所需的线缆和/或电线插入电视。

1. 将线缆管理组件[26]的三个盖子从前（前面板安装）、后（壁板安装）和中心（浮动）滑出。
2. 通过这三个部位布设电线和/或线缆。
3. 重新装上盖子。

6 调节竖向摆动张力和水平度

1. 用手或使用 M3 六角扳手 [24] 调节上 / 下摆动张力。
2. 调节水平。
   安装完成后：
   A. 将滑锁 [17] 从锁定位置拆卸下来。
   B. 将滑锁 [17] 安装到一个滑道上的凹槽内以便存放。

可选 - 拆卸电视机 - 参见第 20 页

English

Milestone AV Technologies 及其联营公司和子公司（通称为“Milestone”）旨在使本手册准确而完整，然而，Milestone 无法断言此处所含信息包括所有详情、条件或变更。Milestone 也无法保证安装或使用本产品不会出现任何可能的意外。本文档所含信息如需变更，恕不另行通知或承担任何义务，在此处所含信息内，无论明示或隐含，Milestone 未做出任何保修陈述。对于本文档所含信息的准确性、完整性或充分性，Milestone 概不负责。
