Produkttyp	Vridbart väggfäste
Märke	SANUS
Modell	VLF510
Maximal bärförmåga	57 kg (125 lb)
Vridning	±30°
Lutning	+0° till -10°
Nivellering	±1,5°
Kompatibla väggtyper	Träreglar, gjuten betong eller betongblock
Material	Stål
Färg	Svart
Kabelhantering	Ja, integrerad (3 avtagbara kabelhållare)
Justering av lutningsspänning	Manuell eller med medföljande M3 insexnyckel
Säkerhet	Låsning med U-bricka, säkerhetskåpor
Installation	Kräver två personer
VESA-kompatibilitet	200x200 till 600x400 mm (uppskattning)
Nödvändiga verktyg	Borrmaskin, vattenpass, borrar (5,5 mm för trä, 10 mm för betong), medföljande insexnyckel
Väggmontage	Träskruvar eller expansionspluggar för betong
Säkerhetsavstånd för medicinska implantat	Minst 13 cm (5 tum) mellan magneten och implantatet
Underhåll och rengöring	Rengör med en mjuk, torr trasa
Garanti	Se manualen eller tillverkarens webbplats

Vanliga frågor - VLF510 SANUS

Vilken är den maximala vikt som VLF510-fästet tål?

Fästet klarar upp till 57 kg (125 lb), inklusive TV:n och alla tillbehör.

På vilka väggtyper kan jag installera detta fäste?

Fästet är utformat för väggar med träreglar (minst 51x102 mm) och väggar i gjuten betong eller betongblock. Använd inte på metallreglar.

Hur justerar jag TV:ns lutning?

Lutningen justeras manuellt från +0° till -10°. Använd den medföljande M3 insexnyckeln för att justera spänningen vid behov.

Kan fästet vrida TV:n?

Ja, TV:n kan vridas ±30° efter installation.

Hur tar jag bort TV:n från fästet efter installation?

Se sidan 20 i manualen. I allmänhet måste du ta bort U-brickans låsdel och lyfta TV:n med hjälp av de integrerade handtagen på fästena.

Vilka verktyg behövs för installationen?

Du behöver en borrmaskin, ett vattenpass, lämpliga borrar (5,5 mm för trä, 10 mm för betong) och de medföljande insexnycklarna.

Är fästet kompatibelt med alla TV-apparater?

Fästet är kompatibelt med TV-apparater som följer VESA-standarden från 200x200 till 600x400 mm. Kontrollera skruvdiametern (M4, M6, M8) på baksidan av din TV.

Hur hanterar jag kablar med detta fäste?

Fästet är utrustat med ett integrerat kabelhanteringssystem med tre avtagbara kabelkåpor (fram, bak och flytande). Dra kablarna i sektionerna innan du sätter tillbaka kåporna.

Finns det särskilda försiktighetsåtgärder gällande magneter?

Ja, produkten innehåller en magnet. Om du har en pacemaker eller ICD, håll ett avstånd på minst 13 cm (5 tum) mellan magneten och ditt implantat.

Vad gör jag om en del saknas eller är skadad?

Kontakta SANUS kundtjänst. Skicka inte tillbaka skadade delar till återförsäljaren. Använd aldrig skadade delar.

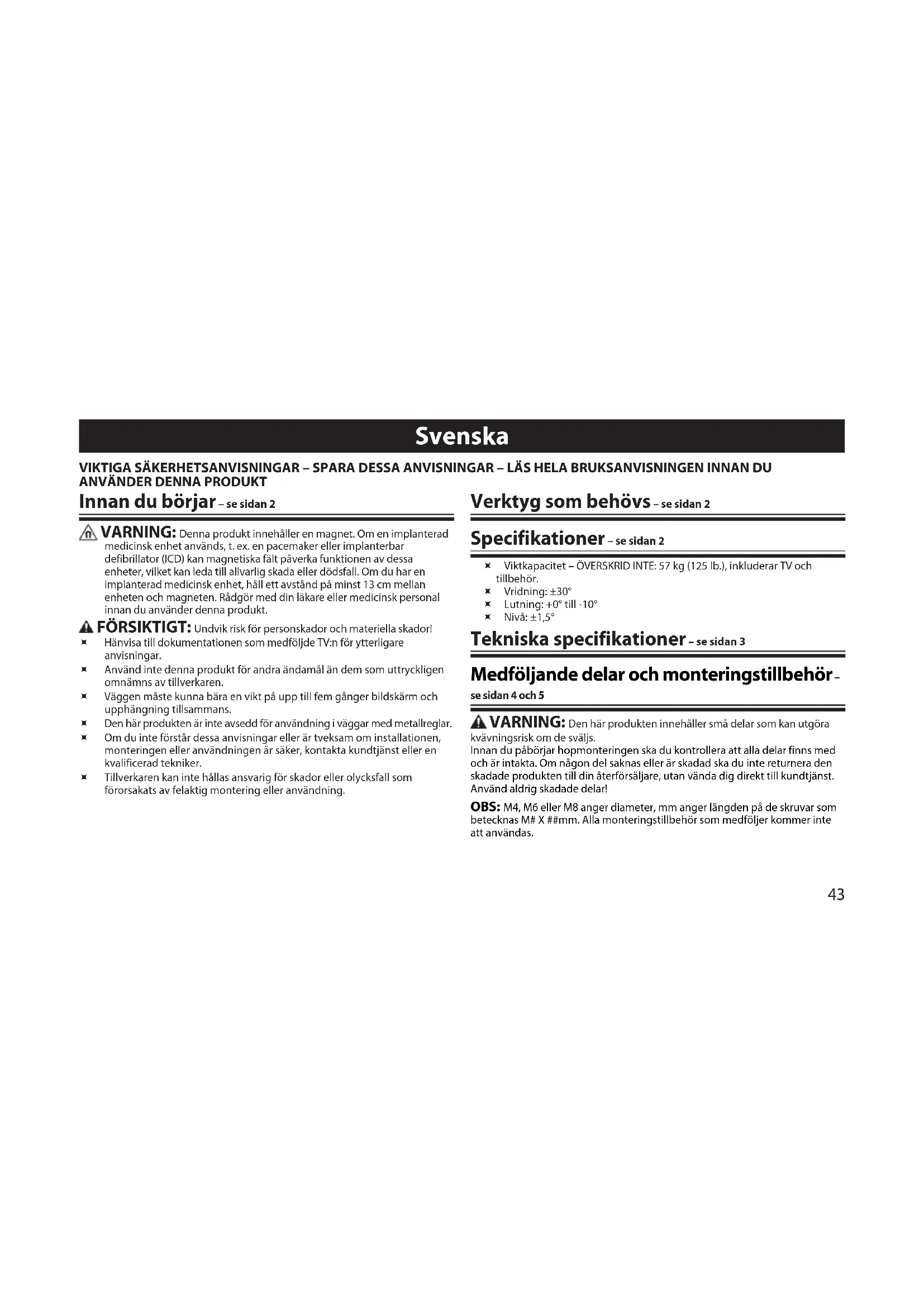

BRUKSANVISNING VLF510 SANUS

Innan du börjar – se sidan 2

WARNING: Denna produkt innehåller en magnet. Om en implanterad medicinsk enhet används, t. ex. en pacemaker eller implanterbar defibrillator (ICD) kan magnetiska fält påverka funktionen av dessa enheter, vilket kan leda till allvarlig skada eller dödsfall. Om du har en implanterad medicinsk enhet, håll ett avständ på minst 13 cm mellan enheten och magneten. Rådgör med din läkare eller medicinsk personal innan du använder denna produkt.

FÖRSIKTIGT: Undvik risk för personskador och materiella skador!

Hänvisa till dokumentationen som medföljde TV:n för ytterligare anvisningar.
Använd inte denna produkt för andra ändamål än dem som uttryckligen omnämns av tillverkaren.
Väggen måste kunna bära en vikt på upp till fem gånger bildskärm och upphängning tillsammans.
Den här produkten är inte avsedd för användning i väggar med metallreglar.
- Om du inte förstår dessa anvisningar eller är tveksam om installationen, monteringen eller användningen är säker, kontakta kundtjänst eller en kvalificerad tekniker.
- Tillverkaren kan inte hållas ansvarig för skador eller olycksfall som förorsakats av felaktig montering eller användning.

Verktyg som behövs – se sidan 2

Specifikationer – se sidan 2

Viktkapacitet – ÖVERSKRID INTE: 57 kg (125 lb.), inkluderar TV och tillbehör.
Vridning: ±30°
Lutning: +0° till -10°
Nivå: ±1,5°

Tekniska specifikationer – se sidan 3

Medföljande delar och monteringstillbehör -

se sidan 4 och 5

⚠️ VARNING: Den här produkten innehåller små delar som kan utgöra kvävningsrisk om de sväljs.

Innan du påbörjar hopmonteringen ska du kontrollera att alla delar finns med och är intakta. Om någon del saknas eller är skadad ska du inte returnera den skadade produkten till din återförsäljare, utan vända dig direkt till kundtjänst. Använd aldrig skadade delar!

OBS: M4, M6 eller M8 anger diameter, mm anger längden på de skruvar som betecknas M# X ##mm. Alla monteringstillbehör som medföljer kommer inte att användas.

1 Välj TV-monteringstillbehör – se sidan 6

Skruva in skruvarna för hand i de gängade insatserna på baksidan av TV:n för att fastställa korrekt skruvdiameter (M4, M6 eller M8). Prova att endast använda en skruv först. Om du behöver mer utrymme, prova en skruv med bricka.

⚠ FÖRSIKTIGT: Undvik risk för personskador och materiella skador! Om du använder monteringstillbehör som är för långa kan de skada TV:n. Om du känner motständ, sluta omedelbart och kontakta kundtjänst.

1-1 Sätt fast fästena på TV:n – se sidan 7

Sätt fast fästena på TV:n med monteringstillbehören som du valde i steg 1. A. Använd alternativ A om TV:n har en plan/fri baksida.

B. Använd alternativ B om TV:n har en ojämn baksida, infällda fästhål, eller om du behöver mer plats för kablar, fördjupningar eller utskjutande delar.

Kontrollera att fästena är i jämnhöjd på baksidan av TV:n.

2 Montera väggplattan – se sidan 8

2-1 Förbered väggplattan för montering – se sidan 8

För ihop armarna på väggplattan [01] och sätt på skjutspärren [17]. Då läses armarna vid största möjliga förlängning, vilket gör det lättare att montera väggplattan och haka fast TV:n.

2-2 (montering på träreglar) Leta upp reglarna – se sidan 9

Du kan få hjälp med att besluta var väggplattan ska placeras genom att gå till höjdfinnaren (Height Finder) på sanus.com.

⚠ FÖRSIKTIGT: Undvik personskada och materiell skada.
Material som täcker väggen får inte överstiga 16 mm (5/8 tum).
- Minsta storlek på träregel: gemensam 51 x 102 mm (2 x 4 tum) (nominell 38 x 89 mm ( 1^1/2 x 3^1/2 tum)

1. Leta upp reglarna. Markera regelns mitt med en pryl eller en smal spik, eller använd en regelsökare (kant till kant).
2. Se till att mallen för väggplattan [27] är jämn och markera hålplatserna.

2-3 Borra pilothål och sätt fast väggplattan-se sidan 10

⚠ FÖRSIKTIGT: Undvik risk för personskador och materiella skador! Pilothålen MÅSTE borras till ett djup av 75 mm (3 tum) med en 5,5 mm (7/32 tum) borrspets.
⚠ FÖRSIKTIGT: Olämplig användning kan minska träskruvens hålleffekt.

✗ DRA INTE åt träskruvarna [03] för hårt.

Dra endast åt träskruvarna [03] tills brickorna [04] pressas mot väggplattan [01].

2-2 (massiv betong eller betongblock) Markera på väggen och borra pilothål – se sidan 11

Du kan få hjälp med att besluta var väggplattan ska placeras genom att gå till höjdfinnaren (Height Finder) på sanus.com.

Se steg 2-1 innan detta steg utförs.

Se till att mallen för väggplattan [27] är jämn och markera hålplatserna.

⚠ FÖRSIKTIGT: Undvik risk för personskador och materiella skador!

Montera väggplattan [01] direkt på betongytan.
Minimitjocklek på massiv betong: 203 mm (8 tum)
★ Minimistorlek på betongblock: 203 x 203 x 406 mm (8 x 8 x 16 tum)
* Minsta horisontella avständ mellan fästena: 406 mm (16 tum)
Pilothålen MÄSTE borras till ett djup av 75 mm (3 tum) med en 10 mm (3/8 tum) borrspets.
- Borra aldrig i fogarna mellan cementblocken.

2-3 Sätt i förankringar och träskruvar – se sidan 12

Sätt i träskruvsförankringar [05]. För sedan in träskruvarna [03] genom väggplattan [01] och in i förankringarna.

⚠ FÖRSIKTIGT: Olämplig användning kan minska träskruvens
hälleffekt. För att undvika risk för personskador och materiella skador:
Se till att ankarna [05] sitter plant mot betongytan.

- Dra endast åt träskruvarna [03] tills brickorna [04] pressas mot väggplattan [01].

DRA INTE åt träskruvarna [03] för hårt.

3 Installera väggplattans skydd och kabelsatsen – se sidan 14

Montera det övre skyddet [25] genom att skruva i fyra skruvar [20] med 1/8-tums sexkantnyckeln [21].

Placera kabelsatsens bakpanel [26] över de två minsta hålen på nederdelen av väggplattan [01].

Använd 1/8-tums sexkantnyckeln [21] och fyra skruvar [20] för att sätta fast det nedre skyddet för väggplattan [25] och kabelsatsen [26] på väggplattan.

Använd två skruvar [19] för att fästa kabelsatsens frampanel [26] på insidan av TV-gränssnittet [01].

4 Sätt fast TV:n på väggplattan – se sidan 15

Se till att du hänger TV-fästena på gränssnittet som bilden visar.

⚠ FÖRSIKTIGT: Undvik risk för personskador och materiella skador! TUNG! Du kommer att behöva hjälp under den här delen av monteringen.

4-1 Sätt fast kåpor – se sidan 16

Sätt fast snäppkåporna [22] på gränssnittet [01] med skruvar [18].

5 Kabelhantering – se sidan 17

Anslut lämpliga kablar och/eller sladdar till TV:n.

1. Dra bort de tre skydden på kabelsatsen [26] från framsidan (ytterplattan), baksidan (väggplattan) och mitten.
2. Dra kablarna och/eller sladdarna genom de tre delarna.
3. Sätt tillbaka skydden.

6 Justera lutning och nivå

1. Justera vinklingsspänningen upp/ner för hand eller med M3sexkantnyckeln [24].
2. Justera nivån.
   När installationen är klar:
   A. Avlägsna skjutspärren [17] från låst läge.
   B. Passa in skjutspärren [17] i skårorna på en av skenorna för förvaring.

Valfritt-Ta bort TV:n – se sidan 20

Русский

Milestone AV Technologies och dess dotterbolag och (tillsammans under namnet "Milestone"), strävar efter att göra denna bruksanvisning noggrann och komplett. Milestone kan dock inte garantera att den information som ges här är fullständig och att den täcker alla detaljer, tillständ eller variationer. Den täcker inte heller alla tänkbara möjligheter vad det gäller monteringen av produkten. Informationen som ingår i detta dokument kan ändras utan föregående varsel och utan förpliktelser av något slag. Milestone gör inga föreställningar om garanti, uttryckt eller underförstädd, angående informationen som ingår här. Milestone tar inte på sig något ansvar för hur noggrann, fullständig eller tillräcklig information som ingår i dokumentet är.
