Producttype	Scharnierende muurbeugel
Merk	SANUS
Model	VLF510
Maximale draagkracht	57 kg (125 lb)
Draaien	±30°
Kantelen	van +0° tot -10°
Nivelleren	±1,5°
Geschikte muurtypes	Houten balken, gestort beton of betonblokken
Materiaal	Staal
Kleur	Zwart
Kabelbeheer	Ja, geïntegreerd (3 verwijderbare afdekkingen)
Kantelspanning instellen	Handmatig of met behulp van de meegeleverde M3 inbussleutel
Veiligheid	Vergrendeling met U-stuk, veiligheidsdoppen
Installatie	Vereist twee personen
VESA-compatibiliteit	200x200 tot 600x400 mm (schatting)
Benodigde gereedschappen	Boormachine, waterpas, boorbits (5,5 mm voor hout, 10 mm voor beton), meegeleverde inbussleutel
Bevestiging aan de muur	Houtschroeven of expansiepluggen voor beton
Veiligheidsafstand voor medische implantaten	minimaal 13 cm (5 inch) tussen magneet en implantaat
Onderhoud en reiniging	Schoonmaken met een zachte, droge doek
Garantie	Raadpleeg de handleiding of de website van de fabrikant

Veelgestelde vragen - VLF510 SANUS

Wat is het maximale gewicht dat de VLF510-beugel kan dragen?

De beugel kan tot 57 kg (125 lb) dragen, inclusief de televisie en alle accessoires.

Op welke muurtypes kan ik deze beugel installeren?

De beugel is ontworpen voor muren met houten balken (minimaal 51x102 mm) en muren van gestort beton of betonblokken. Niet gebruiken op metalen balken.

Hoe stel ik de kanteling van de televisie in?

De kanteling wordt handmatig ingesteld van +0° tot -10°. Gebruik de meegeleverde M3 inbussleutel om de spanning indien nodig aan te passen.

Kan de beugel de televisie draaien?

Ja, de televisie kan eenmaal geïnstalleerd ±30° draaien.

Hoe verwijder ik de televisie van de beugel nadat deze is geïnstalleerd?

Raadpleeg pagina 20 van de handleiding. Over het algemeen moet u het U-vormige blokkeerstuk verwijderen en de televisie optillen met behulp van de geïntegreerde handgrepen op de beugels.

Welke gereedschappen zijn nodig voor de installatie?

U heeft een boormachine, een waterpas, geschikte boorbits (5,5 mm voor hout, 10 mm voor beton) en de meegeleverde inbussleutels nodig.

Is de beugel compatibel met alle televisies?

Hij is compatibel met televisies die voldoen aan de VESA-norm van 200x200 tot 600x400 mm. Controleer de schroefdiameters (M4, M6, M8) aan de achterkant van uw televisie.

Hoe beheer ik de kabels met deze beugel?

De beugel is uitgerust met een geïntegreerd kabelbeheersysteem met drie verwijderbare afdekkingen (voor, achter en zwevend). Leid de kabels door de secties voordat u de afdekkingen terugplaatst.

Zijn er speciale voorzorgsmaatregelen met betrekking tot magneten?

Ja, het product bevat een magneet. Als u een pacemaker of ICD draagt, houd dan een afstand van minimaal 13 cm (5 inch) tussen de magneet en uw implantaat.

Wat te doen als een onderdeel ontbreekt of beschadigd is?

Neem contact op met de klantenservice van SANUS. Stuur beschadigde onderdelen niet terug naar de verkoper. Gebruik nooit beschadigde onderdelen.

GEBRUIKSAANWIJZING VLF510 SANUS

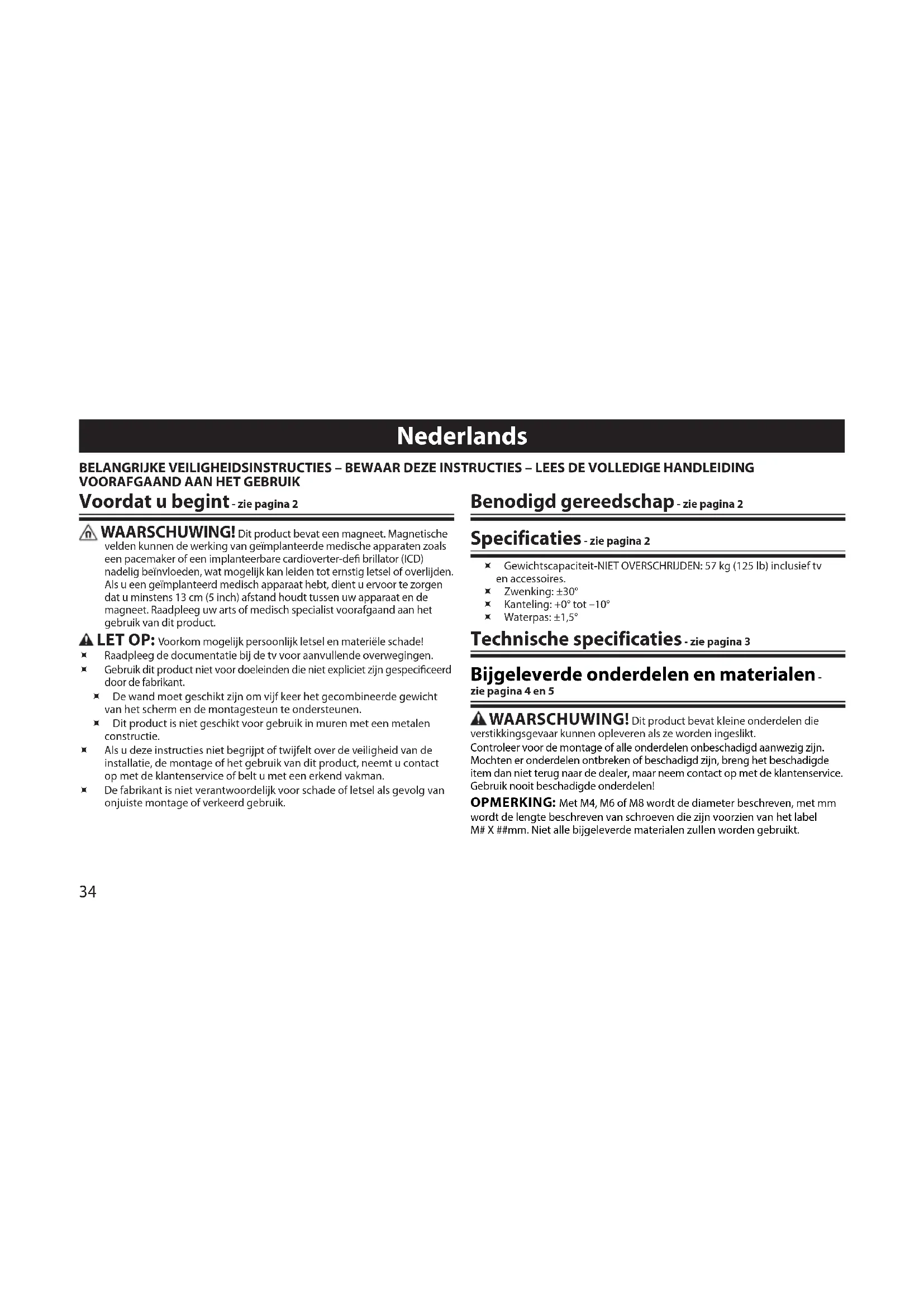

WAARSCHUWING! Dit product bevat een magneet. Magnetische velden kunnen de werking van geïmplanteerde medische apparaten zoals een pacemaker of een implanteerbare cardioverter-defi brillator (ICD) nadelig beïnvloeden, wat mogelijk kan leiden tot ernstig letsel of overlijden. Als u een geïmplanteerd medisch apparaat hebt, dient u ervoor te zorgen dat u minstens 13 cm (5 inch) afstand houdt tussen uw apparaat en de magneet. Raadpleeg uw arts of medisch specialist voorafgaand aan het gebruik van dit product.

▲ LET OP: Voorkom mogelijk persoonlijk letsel en materiële schade!

Raadpleeg de documentatie bij de tv voor aanvullende overwegingen.
- Gebruik dit product niet voor doeleinden die niet expliciet zijn gespecificeerd door de fabrikant.
De wand moet geschikt zijn om vijf keer het gecombineerde gewicht van het scherm en de montagesteun te ondersteunen.
- Dit product is niet geschikt voor gebruik in muren met een metalen constructie.
Als u deze instructies niet begrijpt of twijfelt over de veiligheid van de installatie, de montage of het gebruik van dit product, neemt u contact op met de klantenservice of belt u met een erkend vakman.
De fabrikant is niet verantwoordelijk voor schade of letsel als gevolg van onjuiste montage of verkeerd gebruik.

Benodigd gereedschap - zie pagina 2

Technische specificaties - zie pagina 3

Bijgeleverde onderdelen en materialen - zie pagina 4 en 5

⚠ WAARSCHUWING! Dit product bevat kleine onderdelen die verstikkingsgevaar kunnen opleveren als ze worden ingeslikt.

Controleer voor de montage of alle onderdelen onbeschadigd aanwezig zijn. Mochten er onderdelen ontbreken of beschadigd zijn, breng het beschadigde item dan niet terug naar de dealer, maar neem contact op met de klantenservice. Gebruik nooit beschadigde onderdelen!

OPMERKING: Met M4, M6 of M8 wordt de diameter beschreven, met mm wordt de lengte beschreven van schroeven die zijn voorzien van het label M# X ##mm. Niet alle bijgeleverde materialen zullen worden gebruikt.

1 Tv-materialen selecteren - zie pagina 6

U moet de schroeven in de schroefinzetten aan de achterkant van de tv handmatig vastdraaien, zodat u de juiste schroefdiameter kunt bepalen (M4, M6 of M8). Probeer eerst alleen een schroef te gebruiken. Als u meer ruimte nodig hebt, probeert u een schroef met een afstandsring.

A LET OP: Voorkom mogelijk persoonlijk letsel en materiële schade! Als u materialen gebruikt die te lang zijn, kunt u hiermee mogelijk uw tv beschadigen. Als u weerstand voelt, moet u onmiddellijk stoppen en contact opnemen met de klantenservice.

1-1 Beugels aan de tv monteren - zie pagina 7

Gebruik de materialen die u in stap 1 hebt geselecteerd om de beugels aan de tv te bevestigen.

A. Gebruik optie A als uw tv een vlakke achterkant zonder uitsteeksels heeft.
B. Gebruik optie B als uw tv een onregelmatige achterkant of verzonken montagegaten heeft, of als u meer ruimte nodig hebt voor kabels, uitsparingen of uitsteeksels.

Controleer of de beugels waterpas op de achterkant van de tv liggen.

2 De wandplaat bevestigen - zie pagina 8

2-1 De wandplaat voorbereiden voor montage -zie pagina 8

Schuif de armen van de wandplaat [01] samen en breng de schuifvergrendeling [17] aan. Hiermee worden de armen volledig uitgetrokken vergrendeld, waardoor de wandplaat en tv-bevestiging eenvoudiger kunnen worden gemonteerd.

2-2 (Montage aan een houten drager) De dragers zoeken - zie pagina 9

Voor hulp bij het bepalen van de locatie voor de wandplaat, zie de Height

Finder op sanus.com.

▲ LET OP: Voorkom persoonlijk letsel of materiële schade!

Materialen die de muur bedekken, mogen niet dikker zijn dan 16 mm (5/8 inch).

- Minimale grootte houten drager: gebruikelijk 51 x 102 mm (2 x 4 inch), nominaal 38 x 89 mm ( 1^1/2 × 3^1/2 inch)

1. Zoek de dragers. Controleer het midden van de drager met een priem of een dunne spijker, of gebruik een balkzoeker van rand tot rand.

2. Plaats de wandplaatsjabloon [27] waterpas en markeer de locaties van de gaten.

2-3 Montagegaten boren en de wandplaat bevestigen - zie pagina 10

▲ LET OP: Voorkom mogelijk letsel of materiële schade! De montagegaten MOETEN tot een diepte van 75 mm (3 inch) worden geboord met behulp van een boorkop van 5,5 mm (7/32 inch).

LET OP: Een onjuist gebruik kan de grip van de bout verminderen. Draai de bouten NIET te strak [03].

- Draai de bouten [03] alleen vast tot de afstandsringetjes [04] stevig tegen de wandplaat [01] zitten.

2-2 (massief beton of betonblok) De wand markeren en montagegaten boren - zie pagina 11

Voor hulp bij het bepalen van de locatie voor de wandplaat, zie de Height Finder op sanus.com.

Zie stap 2-1 voordat u deze stap uitvoert.

Plaats de wandplaatsjabloon [27] waterpas en markeer de locaties van de gaten.

▲ LET OP: Voorkom mogelijk letsel of materiële schade!

• Bevestig de wandplaat [01] rechtstreeks op het betonnen oppervlak.
  * Minimale dikte massief beton: 203 mm (8 inch)
  * Minimale grootte betonblok: 203 x 203 x 406 mm (8 x 8 x 16 inch)
  Minimale horizontale afstand tussen bevestigingen: 406 mm (16 inch)

De montagegaten MOETEN tot een diepte van 75 mm (3 inch) worden geboord met behulp van een boorkop van 10 mm (3/8 inch).
★ Boor nooit in het cement tussen blokken.

2-3 Ankers en bouten plaatsen - zie pagina 12

Plaats de ankers voor de bouten [05]. Steek vervolgens de bouten [03] door de wandplaat [01] en in de ankers.

▲ LET OP: Een onjuist gebruik kan de grip van de bout verminderen. Zo voorkomt u persoonlijk letsel of materiële schade:

• Zorg ervoor dat de ankers [05] helemaal in het betonoppervlak worden geplaatst.
• Draai de bouten [03] alleen vast tot de afstandsringetjes [04] stevig tegen de wandplaat [01] zitten.
  ★ Draai de bouten NIET te strak [03].

3 Wandplaatafdekkingen & kabelbeheersysteem installeren - zie pagina 14

Monteer de bovenste afdekking [25] met behulp van de 1/8 inch zeskantsleutel [21] en vier schroeven [20].

Plaats de achterplaat van het kabelbeheersysteem [26] over de twee kleinste gaten aan de onderkant van de wandplaat [01].

Gebruik de 18 inch zeskantsleutel [21] en vier schroeven [20] om de onderste wandplatafdekking [25] en het kabelbeheersysteem [26] aan de wandplaat te bevestigen.

Gebruik twee schroeven [19] om de frontplaat van het kabelbeheersysteem [26] aan de binnenkant van de tv-interface [01] te bevestigen.

4 De tv aan de wandplaat bevestigen-

zie pagina 15

Zorg ervoor dat u de tv-beugels op de interface haakt, zoals in de afbeelding wordt getoond

⚠ LET OP: Voorkom mogelijk letsel of materiële schade!

ZWAAR! Voor het uitvoeren van deze stap is assistentie vereist.

4-1 Kapjes bevestigen - zie pagina 16

Bevestig de klikkapjes [22] aan de interface [01] met behulp van de schroeven [18].

5 Kabelvoering - zie pagina 17

Sluit de benodigde snoeren en/of kabels aan op de tv.

1. Schuif de drie afdekkingen van het kabelbeheersysteem [26] van de voorkant (frontplaatmontage), de achterkant (wandplaatmontage) en het midden (zwevend).
2. Leid de snoeren en/of kabels door de drie secties.
3. Plaats de afdekkingen weer terug.

6 Kanteling en niveau aanpassen

1. Pas de kanteling omhoog/omlaag handmatig aan of met behulp van de M3-inbussleutel [24].
2. Pas het niveau aan.
   Nadat de installatie is voltooid:
   A. Haal de schuifvergrendeling [17] uit de vergrendelde positie.
   B. Plaats de schuifvergrendeling [17] in de groeven op een van de schuiven voor opslag.

Optioneel - De tv verwijderen - zie pagina 20
