Tipo de produto	Suporte de parede articulado
Marca	SANUS
Modelo	VLF510
Capacidade de carga máxima	57 kg (125 lb)
Rotação	±30°
Inclinação	de +0° a -10°
Nivelamento	±1,5°
Tipos de parede compatíveis	Montantes de madeira, concreto moldado ou blocos de concreto
Material	Aço
Cor	Preto
Gerenciamento de cabos	Sim, integrado (3 tampas removíveis)
Ajuste da tensão de inclinação	Manual ou com a chave hexagonal M3 fornecida
Segurança	Travamento por peça em U, tampas de segurança
Instalação	Requer duas pessoas
Compatibilidade VESA	200x200 a 600x400 mm (estimado)
Ferramentas necessárias	Furadeira, nível, brocas (5,5 mm para madeira, 10 mm para concreto), chave hexagonal fornecida
Fixação na parede	Parafusos lag para madeira ou buchas de expansão para concreto
Distância de segurança para implantes médicos	13 cm (5 pol) mínimo entre o ímã e o implante
Manutenção e limpeza	Limpar com um pano macio e seco
Garantia	Consultar o manual ou o site do fabricante

Perguntas frequentes - VLF510 SANUS

Qual é o peso máximo que o suporte VLF510 pode suportar?

O suporte pode suportar até 57 kg (125 lb), incluindo a televisão e todos os acessórios.

Em quais tipos de parede posso instalar este suporte?

O suporte é projetado para paredes com montantes de madeira (mínimo 51x102 mm) e paredes de concreto moldado ou blocos de concreto. Não usar em montantes metálicos.

Como ajustar a inclinação da televisão?

A inclinação é ajustada manualmente de +0° a -10°. Use a chave hexagonal M3 fornecida para ajustar a tensão se necessário.

O suporte permite girar a televisão?

Sim, a televisão pode girar ±30° uma vez instalada.

Como remover a televisão do suporte depois de instalada?

Consulte a página 20 do manual. Em geral, você deve remover a peça de travamento em U e levantar a televisão pelas alças integradas aos suportes.

Quais ferramentas são necessárias para a instalação?

Você precisará de uma furadeira, um nível, brocas adequadas (5,5 mm para madeira, 10 mm para concreto) e as chaves hexagonais fornecidas.

O suporte é compatível com todas as televisões?

É compatível com televisões que seguem o padrão VESA de 200x200 a 600x400 mm. Verifique os diâmetros dos parafusos (M4, M6, M8) na parte traseira da sua televisão.

Como gerenciar os cabos com este suporte?

O suporte é equipado com um sistema de gerenciamento de cabos integrado com três tampas removíveis (dianteira, traseira e flutuante). Passe os cabos pelas seções antes de recolocar as tampas.

Existem precauções especiais em relação aos ímãs?

Sim, o produto contém um ímã. Se você usa um marcapasso ou um CDI, mantenha uma distância de pelo menos 13 cm (5 pol) entre o ímã e seu implante.

O que fazer se uma peça estiver faltando ou danificada?

Entre em contato com o serviço de atendimento ao cliente da SANUS. Não devolva as peças danificadas ao revendedor. Nunca use peças danificadas.

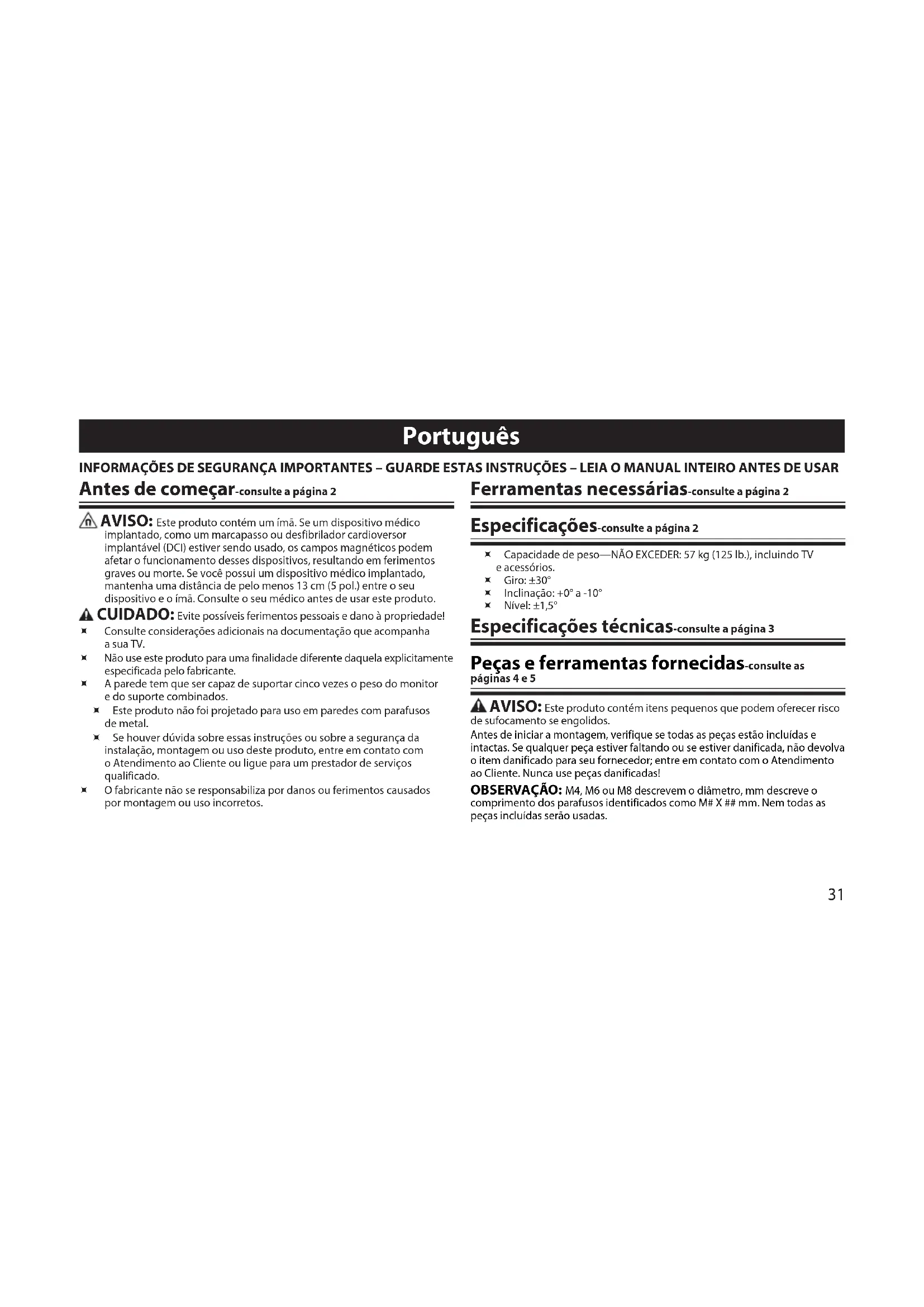

MANUAL DE UTILIZADOR VLF510 SANUS

Antes de começar-consulte a página 2

AVISO: Este produto contém um imã. Se um dispositivo médico implantado, como um marcapasso ou desfibrilador cardioversor implantável (DCI) estiver sendo usado, os campos magnéticos podem afetar o funcionamento desses dispositivos, resultando em ferimentos graves ou morte. Se você possui um dispositivo médico implantado, mantenha uma distância de pelo menos 13 cm (5 pol.) entre o seu dispositivo e o ímã. Consulte o seu médico antes de usar este produto.

CUIDADO: Evite possíveis ferimentos pessoais e dano à propriedade!

Consulte considerações adicionais na documentação que acompanha a sua TV.
Não use este produto para uma finalidade diferente daquela explicitamente especificada pelo fabricante.
A parede tem que ser capaz de suportar cinco vezes o peso do monitor e do suporte combinados.
Este produto não foi projetado para uso em paredes com parafusos de metal.
Se houver dúvida sobre essas instruções ou sobre a segurança da instalação, montagem ou uso deste produto, entre em contato com o Atendimento ao Cliente ou ligue para um prestador de serviços qualificado.
- O fabricante não se responsabiliza por danos ou ferimentos causados por montagem ou uso incorretos.

Ferramentas necessárias-consulte a página 2

Especificações-consulte a página 2

• Capacidade de peso—NÃO EXCEDER: 57 kg (125 lb.), incluindo TV
  e acessórios.
  Giro: ±30°
  Inclinação: +0° a -10°
  Nível: ±1,5°

Especificações técnicas-consulte a página 3

Peças e ferramentas fornecidas-consulte as páginas 4 e 5

AVISO: Este produto contém itens pequenos que podem oferecer risco de sufocamento se engolidos.

Antes de iniciar a montagem, verifique se todas as peças estão incluídas e intactas. Se qualquer peça estiver faltando ou se estiver danificada, não devolva o item danificado para seu fornecedor; entre em contato com o Atendimento ao Cliente. Nunca use peças danificadas!

OBSERVAÇÃO: M4, M6 ou M8 descrevem o diâmetro, mm descreve o comprimento dos parafusos identificados como M# X ## mm. Nem todas as peças incluídas serão usadas.

1 Selezione o material da TV -consulte a página 6

Rosqueie manualmente os parafusos nas inserções rosqueadas, na parte traseira da TV, para determinar o diâmetro correto do parafuso (M4, M6, ou M8). Tente usar apenas um parafuso primeiro. Se você precisar de mais espaço, tente usar um parafuso com um espaçador.

CUIDADO: Evite possíveis ferimentos pessoais e dano à propriedade! Sua TV pode ser danificada se você usar hardware longo demais. Se você encontrar resistência, pare imediatamente e contate o serviço ao cliente.

1-1 Prenda os suportes na TV-consulte a página 7

Usando o hardware selecionado na etapa 1, prenda os suportes na sua TV. A. Use a opção A se a sua TV possui uma parte traseira plana/desobstruída. B. Use a opção B se a sua TV possui uma parte traseira irregular, com orifícios de montagem com recuo ou se você precisa de mais espaço para acomodar cabos, recuos ou saliências.

Confirme que os suportes estão nivelados na parte de trás da TV.

2-1 Prepare a placa de parede para a montagem- consulte a página 8

Deslize os braços da placa de parede [01] juntos e encaixe a trava deslizante [17] na posição. Isso travará os braços em toda a extensão, facilitando a montagem da placa de parede e a conexão da TV.

2-2 (Montagem com pino de madeira) Encontre os pinos-consulte a página 9

Para obter assistência na determinação do local da placa da parede, consulte sanus.com.

CUIDADO: Evite possíveis ferimentos pessoais e dano à propriedade!

Qualquer material que cubra a parede não deve exceder 16 mm (5/8 pol.).

Tamanho mínimo do pino de madeira: comum 51 x 102 mm (2 x 4 pol.) nominal 38 x 89 mm (1 ^1 /2 x 3 ^1 /2 pol.)

1. Encontre os pinos. Verifique o centro do parafuso com um furador ou prego fino, ou um detector de estrutura de borda a borda.

2. Nivele o modelo de placa na parede [27] e marque os locais de furo.

2-3 Perfure furos-piloto e prenda a placa de parede-consulte a página 10

CUIDADO: Evite possíveis ferimentos ou dano à propriedade! Os furos-piloto DEVEM ser perfurados até uma profundidade de 75 mm (3 pol.), usando uma broca de 5,5 mm (7/32 pol.) de diâmetro.

CUIDADO: O uso incorreto pode reduzir a potência de fixação do parafuso interfragmentário.

NÃO aperte demais os parafusos interfragmentários [03].

- Aperte os parafusos interfragmentários [03] somente até as arruelas [04] serem firmemente puxadas contra a placa da parede [01].

2-2 (Concreto sólido ou bloco de concreto) Marque a parede e perfure os furos-piloto-consulte a página 11

Para obter assistência na determinação do local da placa da parede, consulte sanus.com.

Nivele o modelo da placa de parede [27] e marque os locais de furo.

▲ CUIDADO: Evite possíveis ferimentos ou dano à propriedade!

Monte a placa da parede [01] diretamente na superfície de concreto. - Espessura mínima do concreto sólido: 203 mm (8 pol.)

- Tamanho mínimo do bloco de concreto: 203 x 203 x 406 mm (8 x 8 x 16 pol.) - Espaço horizontal mínimo entre os fixadores: 406 mm (16 pol.)

Os furos-piloto DEVEM ser perfurados até uma profundidade de 75 mm (3 pol.), usando uma broca de 10 mm (3/8 pol.) de diâmetro.

* Nunca perfure na argamassa entre os blocos.

2-3 Insira as âncoras e parafusos interfragmentários-consulte a página 12

Insira as âncoras do parafuso interfragmentário [05]. Depois insira os parafusos interfragmentários [03] através da placa de parede [01] e nas âncoras.

CUIDADO: O uso incorreto pode reduzir a potência de fixação do parafuso interfragmentário. Para evitar possíveis ferimentos ou dano à propriedade:

• Certifique-se de que as âncoras [05] estejam assentadas de forma plana na superfície de concreto.
• Aperte os parafusos interfragmentários [03] somente até as arruelas [04] serem firmemente puxadas contra a placa da parede [01].
• NÃO aperte demais os parafusos interfragmentários [03].

3 Instale as tampas da placa de parede e o conjunto de tratamento dos cabos-

Monte a tampa superior [25] usando a chave sextavada de 1/8 pol. [21] e quatro parafusos [20].

Instale a placa traseira do conjunto de tratamento dos cabos [26] sobre os dois orifícios menores na parte inferior da placa de parede [01].

Use a chave sextavada de 1/8 pol. [21] e quatro parafusos [20] para fixar a tampa inferior [25] e o conjunto de tratamento dos cabos [26] na placa de parede. Use dois parafusos [19] para fixar a placa frontal do conjunto de tratamento dos cabos [26] na parte interna da interface da TV [01].

Certifique-se de enganchar os suportes da TV na interface, como mostrado.

▲ CUIDADO: Evite possíveis ferimentos ou dano à propriedade! PESADO! Você precisará de ajuda nessa etapa.

4-1 Prenda as tampas-consulte a página 16

Prenda as tampas de clique [22] na interface [01] usando os parafusos [18].

5 Tratamento dos cabos-consulte a página 17

Conecte os fios e/ou cabos necessários na TV.

1. Deslize as três tampas do conjunto de orientação dos cabos [26] para fora da parte dianteira (suporte da placa frontal), traseira (suporte da placa de parede) e central (flutuante).
2. Direcione os fios ou cabos pelas três seções.
3. Substitua as tampas.

6 Ajuste a inclinação e a altura

1. Ajuste a tensão de inclinação acima/abaixo com a mão ou usando a chave sextavada M3 [24].
2. Ajuste a altura.
   Após concluir a instalação:
   A. Remova a trava deslizante [17] da posição de travamento.
   B. Encaixe a trava deslizante [17] nas ranhuras de uma das corrediças para armazenamento.

A Milestone AV Technologies e as suas companhias aliadas e subsidiárias (coletivamente: "a Milestone"), tencionam elaborar um manual exato e completo. No entanto a Milestone não alega que a Informação no presente manual cubra todos os detalhes, condições ou alternativas Nem alega que o manual descreva todas as possíveis situações de contingência em relação à instalação ou utilização deste produto. A informação contida neste documento está sujeita a alterações sem aviso prévio ou obrigação qualquer. A Milestone não oferece garantias de natureza alguma, expressa ou implicita, em relação à informação contida no presente documento. A Milestone não assume responsabilidade pela precisão, integridade ou suficiência da informação contida neste documento.
