BEDIENUNGSANLEITUNG VLF410 SANUS

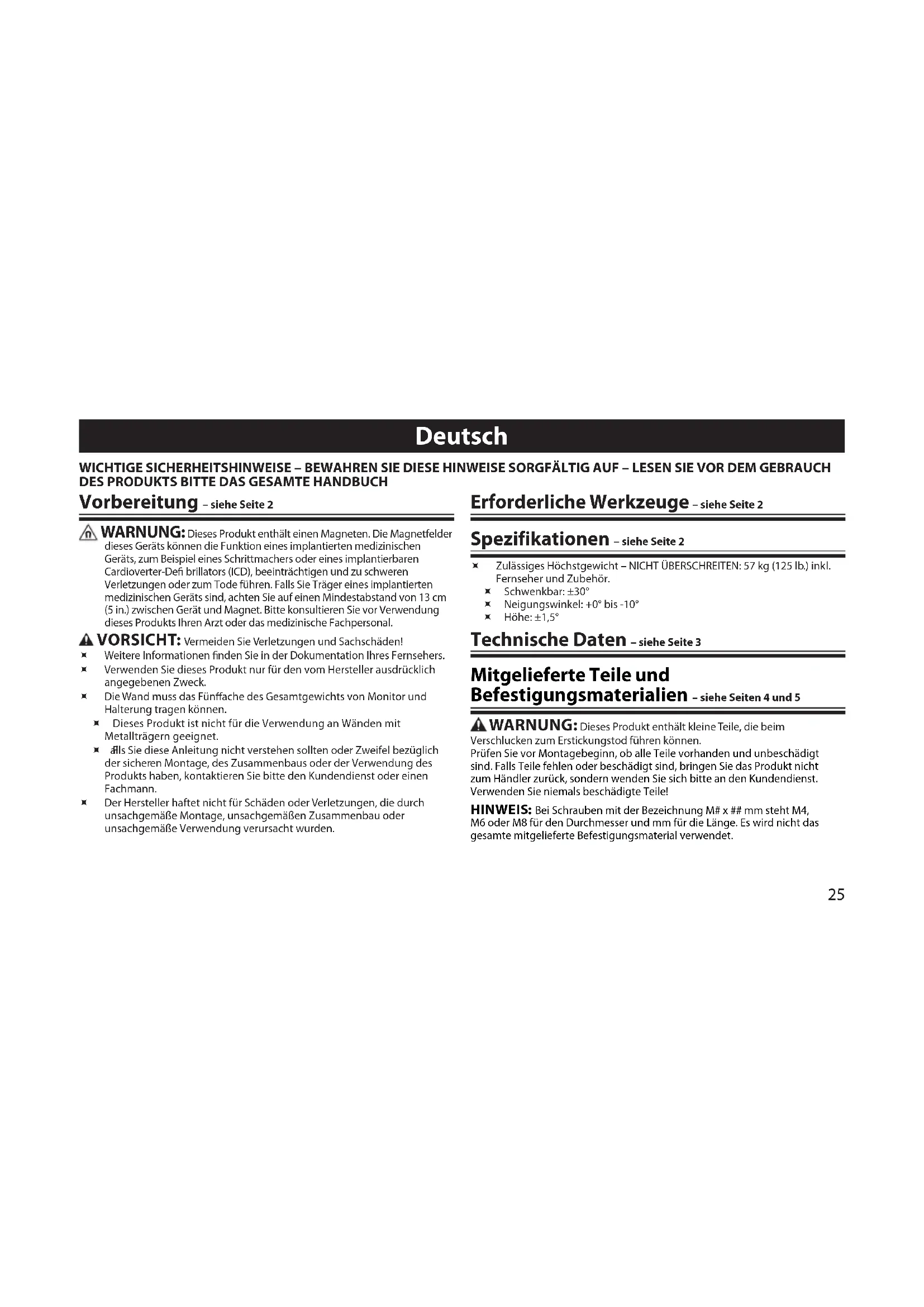

WICHTIG SICHERHEITSHINWEISE - BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF - LESEN SIE VOR DEM GEBRAUCH DES PRODUKTS BITTE DAS GESAMTE HANDBUCH
Vorbereitung - siehe Seite 2
WARNING: Dieses Produkt enthalt einen Magneten. Die Magnetfelder, die Geräts konnen die Funktion eines implantierten medizinischen Geräts, zum Beispiel eines Schrittmachers oder eines implantierbaren Cardioverter-Defi brillators (ICD), beeinträchtigen und zu schweren Verletzungen oder zum Tode führten. Falls Sie Träger eines implantierten medizinischen Geräts sind, achtEN Sie auf einen Mindestabstand von 13 cm (5 in.) zwischen Gerät und Magnet.itte konsultieren Sie vor Verwendung desses Produkte ihren Arzt oder das medizinische Fachpersonal.
VORSICHT: Vermeiden Sie Verletzungen und Sachschaen!
Weitere Informationen finden Sie in der Dokumentation Ihres Fernsehers.
- Verwenden Sie these Productn nur fur den vom Hersteller ausrücklich angegebenen Zweck.
Die Wand muss das Fünffache des Gesamtgewichts von Monitor und Halterunglagen konnen.
- Dieses Produkt ist nicht für die Verwendung an Wänden mit Metallträgern geeignet.
- als Sie diese Anleitung nicht verstehen sollen oder Zweifel bezüglich der sicheren Montage, des Zusammenbaus oder der Verwendung des Produkts haben, kontaktieren Sieitte den Kundendienst oder einen Fachmann.
Der Hersteller haftet nicht für Schäden oder Verletzungen, die durch unsachgemäß Montage, unsachgemäßen Zusammenbau oder unsachgemäße Verwendung verursichtt wurden.
Erforderliche Werkzeuge -siehe Seite 2
Spezifikationen - siehe Seite 2
Zulässiges Höchstgewicht - NICTÜBERSCHREITEN: 57 kg (125 lb.) inkl. Fernseher und Zubehor.
Schwenkbar: ±30°
Neigungswinkel: +0^ bis -10^
Hohe:±1,5
Technische Daten - siehe Seite 3
Mitgelieferte Teile und Befestigungsmaterialien - siehe Seiten 4 und 5
WARNING: Dieses Produkt enthalt kleine Teile, die beim
Verschlucken zum Erstickungstod führen konnen.
Prufen Sie vor Montagebeginn, ob alle Teile vorhanden und unbeschädigt sind. Falls Teile fehlen oder beschädigt sind, bringen Sie das Produkt nicht zum Handler zureck, sondern wenden Sie sichitte an den Kundendienst. Verwenden Sie niemals beschädigte Teile!
HINWEIS: Bei Schrauben mit der Bezeichnung M# x ## mm staat M4, M6 oder M8 für den Durchmesser und mm für die Länge. Es wird nicht das gesamte mitgelieferte Befestigungsmaterial verwendet.
1 Auswahlen der Befestigungsmaterialien für den Fernseher -siehe Seite 6
Bestimmten Sie den geeigneten Schraubendurchmesser (M4, M6 oder M8), indem Sie die Schrauben mit der Hand in die Gewindeeinsätze an der Rückseite Ihres Fernsehers schrauben. Verwenden Sie zunachst nur eine Schraube. Wenn Sie mehr Abstand benötigen, verwenden Sie eine Schraube mit einem Abstandhalter.
A VORSICHT: Vermeiden Sie Verletzungen und Sachschaen! Durch die Verwendung von zu langen Schrauben kann Ihr Fernseher beschädigt werden. Falls Sie auf Widerstand stoßen, brechen Sie die Montage unverzüglich ab und kontaktieren Sie den Kundendienst.
1-1 Befestigen der Anschlussplatten am Fernseher - siehe Seite 7
Befestigen Sie die Anschlussplatten mit den in Schritt 1 ausgewählten Befestigungsmaterialien an Ihr Fremseher.
A. Verwenden Sie Option A, wenn Ihr Fernseher eine flache/hindernisfreie Rückseite hat.
B. Verwendten Sie Option B, wenn Ihr Fernseher eine unebene Rückseite oder vertiefte Installationsbohrungen hat oder Sie mehr Raum für Kabel, Vertiefungen oder Überstände bereitsigen.
Vergewissem Sie sich, dass die Anschlussplatten flach an der Rückseite des Fernsehers anliegen.
2 Montage der Wandplatte -siehe Seite 8
2-1 Vorbereiten der Wandplatte zur Montage - siehe Seite 8
Schieben Sie die Arme der Wandplatte [01] zusammen und führen Sie den Riegel [17] an der entsprechenden Position ein. Dadurch werden die voll ausgezogenen Arme in ihrer Position verriegelt, was die Montage der Wandplatte und die Befestigung des Fernsehers erleichtert.
2-2 (Montage an Holzbalken) Balken finden -- siehe Seite 9
Hilfe zum Bestimmern der geeigneten Wandplattenposition finden Sie unter Height Finder auf sanus.com.
A VORSICHT: Vermeiden Sie Verletzungen und Sachschäden!
-
Jegliches Material, das die Wand bedeckt, davon 16mm (5/8 in.) nicht überschnitten.
Mindestmaße der Holzbalken: üblich 51 × 102 mm (2 x 4 in.), nominell 38 × 89 mm ( 1^1 / 2 × 3^1 / 2 in.) -
Suchen Sie die Balken. Stechen Sie mit einer Ahle oder einem dünnen Nagel die Mitte des Balkens an, oder verwenden Sie einen Kante-zu-Kante-Balkensucher.
- Richten Sie die Wandplatte [27] aus und markieren Sie die Stellen für die Bohrlocher.
2-3 Bohren der Vorbohrungen und Anbringen der Wandplatte - siehe Seite 10
VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! Vorbohrungen MUSSEN mit einem 5,5-mm-Bohrer (7/32 in.) 75 mm (3 in.) tief geobhrt werden.
VORSICHT: Eine unsachgemäß Verwendung kann die Haltekraft der Ankerschaube verringn.
Ziehen Sie die Ankerschrauben [03] NICTZ zu fest an.
Ziehen Sie die Ankerschrauben [03] nur so welt an, bis die
Unterlegscheiben [04] fest an der Wandplatte [01] anliegen.
2-2 (Massivbeton oder Betonblöcke) Markieren der Wand und Bohren der Vorbohrungen - siehe Seite 11
Hilfe zum Bestimmern der geeigneten Wandplattenposition finden Sie unter Height Finder auf sanus.com.
Sehen Sie sich Schritt 2-1 an, bevor Sie diesen Schritt durchführten. Richten Sie die Wandplatte [27] aus und markieren Sie die Stellen für die Bohrlicher.
VORSICHT: Vermeiden Sie Verletzungen und Sachschäden!
Montieren Sie die Wandplatte [01] direkt an der Betonfläche.
Mindestdicke der Massivbetonwand: 203 mm (8 in.)
MindestmaBe der Betonblocke: 203× 203× 406mm (8× 8× 16 in.)
Horizontaler Mindestabstand zwischen den Befestigungsteilen: 406 mm (16 in.)
Vorbohrungen MUSSEN mit einem 10-mm-Bohrer (3/8 in.) 75 mm (3 in.) gefobhrt werden.
Bohren Sie niemals in den Mortel zwischen Steinen.
2-3 Einsetzen von Dübeln und Ankerschrauben - siehe Seite 12
Setzen Sie die Ankerschraubendübel [05] ein. Führen Sie dann die Ankerschrauben [03] durch die Wandplatte [01] in die Dübel ein.
A VORSICHT: Eine unsachgemäß Verwendung kann die Haltekraft der Ankerschraube verringn. So vermeiden Sie Verletzungen und Sachschemen:
- Stellen Sie sichere, dass die Dübel [05] bündig mit der Betonoberfläche abschreiben.
Ziehen Sie die Ankerschrauben [03] nur soweit an, bis die Unterlegscheiben [04] fest an der Wandplatte [01] anliegen.
Ziehen Sie die Ankerschrauben [03] NICTZ zu fest an.
3 Anbringen der Wandplattenabdeckungen und des Kabelführungsbausatzes - siehe Seite 14
Bringen Sie die obere Abdeckung [25] mit dem ½-Zoll-Inbusschluss [21] und vier Schrauben [20] an.
Platzieren Sie die wichtere Platte des Kabelfuhrungsbausatzes [26] über den beiden kleinsten Bohrungen unter an der Wandplatte [01].
Verwendten Sie den ½-Zoll-Inbusschlüssel [21] und vier Schrauben [20], um die unterwandelplattenabdeckung [25] und den Kabelführungsbausatz [26] an der Wandplatte zu befestigen.
Verwendten Sie zwei Schrauben [19], um die vordere Platte des Kabelführungsbausatzes [26] an der Innenseite der Anschlussplatte für den Fernseher [01] zu befestigen.
4 Befestigen des Fernsehers an der Wandplattenvorrichtung - siehe Seite 15
Hängen Sie die Anschlussplatten des Fernsehers so an den Stützrohren des Arms ein, wie in der Abbildung dargestellt.
VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! VORSICHT, SCHWER! Bei diesen Schritt werden Sie Hilfe benöttigen.
4-1 Anbringen der Kappen - siehe Seite 16
Befestigen Sie die Klemmkappen [22] mithilfe der Schrauben [18] an der Anschlussplatte [01].
5 Kabelführung - siehe Seite 17
Schlieben Sie die erforderlichen Drähte und/oder Kabel am Fernseher an.
- Schieber den Sie die drei Abdeckungen des Kabelführungsbausatzes [26] von der Vorderseite (Frontplattenhalterung), Rückseite (Wandplattenhalterung) und Mitte (schwebend).
- Führn Sie die Drahte und/oder Kabel durch die drei Abschnittte durch.
- Bringen Sie die Abdeckungen wieder an.
6 Anpassender Neigung und Ausrichtung
- Die Neigungsspannung kann mit der Hand oder mithilfe des M3-Inbusschlüsse [24] eingestellt werden.
- Richten Sie den Fernseher waagerecht aus.
Nach Abschluss der Montage:
A. Entfernen Sie den Riegel [17] aus der Verriegelungsposition.
B. Stecken Sie den Riegel [17] zur Aufbewährung in eine der Rillen der Gleitschienen.
Optional - Abnehmen des Fernsehers siehe Seite 20
Espanol
Die Milestone AV Technologies und ihre angegliederten Unternehmen und Tochtergesellschaften (Sammelbegriff: "Milestone") sind um genaue und vollständige Abfassung dieser Anleitung bemührt. Milestone beansprutt jeder nicht, dass die hierin enthaltenen Informationen alle Details, Bedingungen oder Varianten umfassen. Auch sind darin nicht alle Eventualitäten in Verbindung mit Montage oder Gebrauch des Produkte abgedeckt. Die in this dem Dokument enthaltenen Informationen können ohne Ankündigung oder Verpflichtung jeder Art geändert werden. Milestone haftet weder ausdriicklich noch stillschweigend für die in this dem Dokument enthaltenen Informationen. Milestone überimmtne keine Haftung fur Genauigkeit, Vollständigkeit oder Hinflanglichkeit der in this dem Dokument enthaltenen Informationen.
