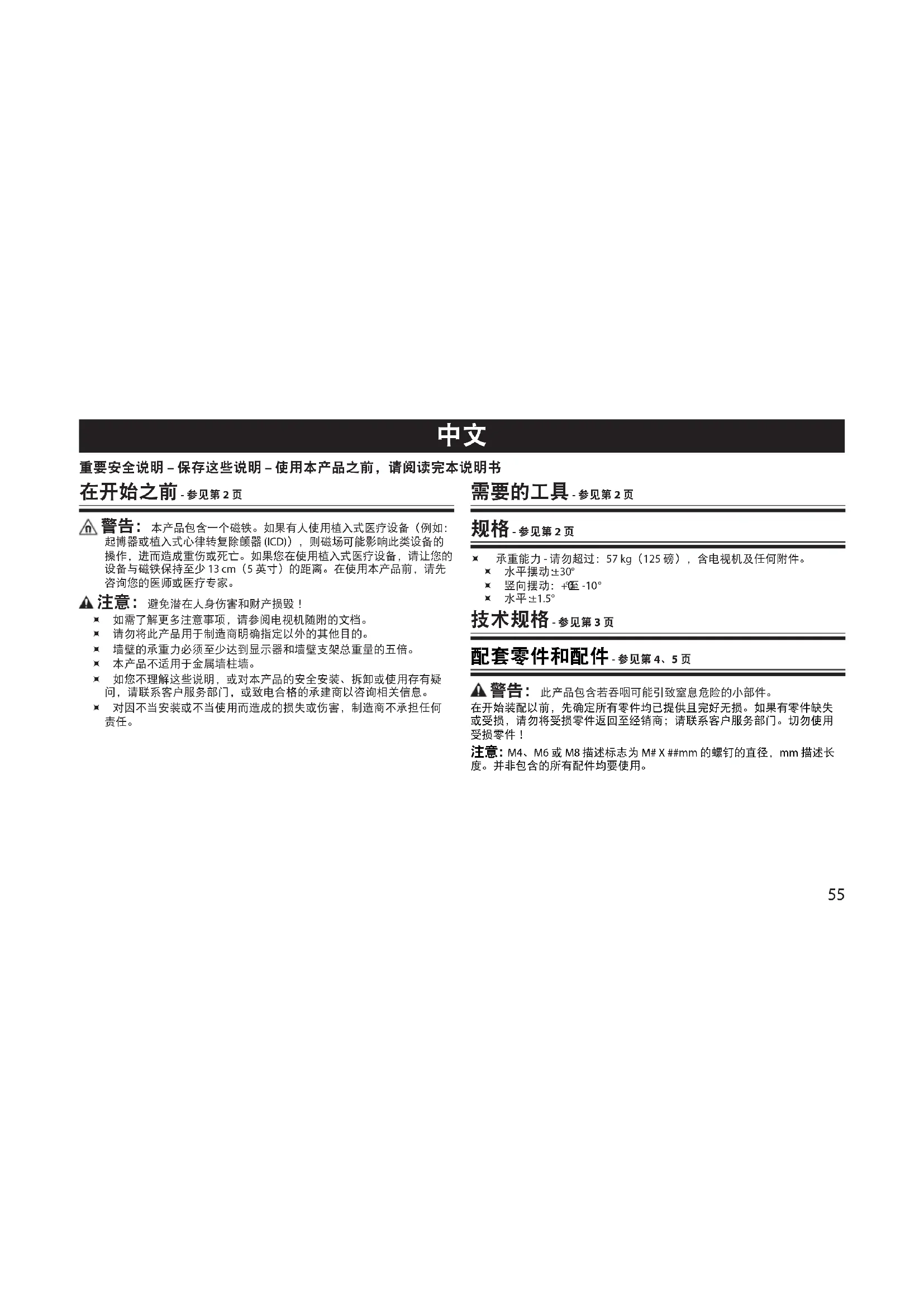

重要安全说明- 保存这些说明- 使用本产品之前，请阅读完本说明书

在开始之前-参见第2页

警告：本产品包含一个磁铁。如果有人使用植入式医疗设备（例如：起搏器或植入式心律转复除颤器(ICD)），则磁场可能影响此类设备的操作，进而造成重伤或死亡。如果您在使用植入式医疗设备，请让您的设备与磁铁保持至少 13cm （5英寸）的距离。在使用本产品前，请先咨询您的医师或医疗专家。

注意：避免潜在人身伤害和财产损毁！

如需了解更多注意事项，请参阅电视机随附的文档。
请勿将此产品用于制造商明确指定以外的其他目的。
墙壁的承重力必须至少达到显示器和墙壁支架总重量的五倍。
本产品不适用于金属墙柱墙。
如您不理解这些说明，或对本产品的安全安装、拆卸或使用存有疑问，请联系客户服务部门，或致电合格的承建商以咨询相关信息。
对因不当安装或不当使用而造成的损失或伤害，制造商不承担任何责任。

需要的工具-参见第2页

规格-参见第2页

承重能力-请勿超过：57kg（125磅），含电视机及任何附件。

水平摆动±30°
竖向摆动：+至-10°

水平+1.5°

技术规格-参见第3页

配套零件和配件-参见第4、5页

警告：此产品包含若吞咽可能引致窒息危险的小部件。

在开始装配以前，先确定所有零件均已提供且完好无损。如果有零件缺失或受损，请勿将受损零件返回至经销商；请联系客户服务部门。切勿使用受损零件！

注意：M4、M6或M8描述标志为M#X##mm的螺钉的直径，mm描述长度。并非包含的所有配件均要使用。

1 选择电视机配件-参见第6页

请先用手将螺钉旋进电视机背面的螺纹导衬，以确定正确的螺钉直径（M4、M6或M8）。先尝试单纯使用螺钉。如果您需要更大空间，则尝试使用螺钉和隔圈。

注意：避免潜在人身伤害和财产损毁！使用太长的配件可能会损坏电视机。如果遇到阻力，请立即停止安装并联系客户服务部门。

1-1安装托架到电视机-参见第7页

使用您在步骤1中选择的配件，将托架安装到电视机。

A.如果电视机背面平直/无阻挡物，则使用选项A。
B.如果电视机背面不规则或具有凹式安装孔，或者需要额外的空间来容纳电缆、凹陷或突出物，则使用选项B。

确定托架在电视机背面呈水平状态。

2 安装壁板-参见第8页

2-1 准备好壁板以便安装 -参见第8页

将壁板[01]的支臂滑动到一起，并将滑锁[17]插入到位。这样支臂将会锁定在完全扩张的位置上，使壁板和电视机的安装更加容易。

2-2（木墙柱安装）找到木墙柱-参见第9页

如需帮助确定壁板的位置，请参考sanus.com网站上的Height Finder（测高器）。

注意：避免潜在人身伤害和财产损毁！

× 墙上覆盖的任何东西不能超过 16mm （5/8英寸）。
最小木墙柱尺寸：通常 51 × 102 ~mm （ 2 × 4 英寸）标称 38 × 89 ~mm （ 1^1 / 2 × 3^1 / 2 英寸）

1. 确定墙柱位置。使用尖钻或细钉或者使用边到边墙柱查找器确定墙柱的中心。
   2.将壁板模板[27]放置水平，然后标注孔位。

2-3打钻导孔井安装壁板-参见第10页

注意：避免潜在人身伤害或财产损毁！必须使用直径 5.5mm （7/32英寸）的钻头钻 75mm （3英寸）深的导孔。
注意：不当使用可能减少方头螺栓的保持力。请勿过紧紧固方头螺栓[03]。

紧固方头螺栓[03]直到将垫圈[04]牢牢固定在壁板[01]上。

2-2（实心混凝土和混凝土砌块墙）在墙壁上做标记，然后打钻导孔-参见第11页

如需帮助确定壁板的位置，请参考 sanus.com 网站上的 Height Finder（测高器）。

在执行本步骤前，先参阅步骤2-1。
将壁板模板[27]放置水平，然后标注孔位。

注意：避免潜在人身伤害或财产损毁！

直接安装壁板[01]到混凝土表面上。
最小实心混凝土厚度：203mm（8英寸）
最小混凝土砌块尺寸： 203× 203× 406mm （8×8×16英寸）
扣件之间最小的水平间隔： 406mm （16英寸）
必须使用直径 10mm （3/8英寸）的钻头钻 75mm （3英寸）深的导孔。
切勿钻入砌块之间的灰浆层中。

2-3插入锚栓和方头螺栓-参见第12页

插入方头螺栓锚栓[05]。然后将方头螺栓[03]穿过壁板[01]并穿入锚栓。

注意：不当使用可能减少方头螺栓的保持力。要避免潜在人身伤害或财产损毁：

确保锚栓[05]与混凝土表面平齐。
紧固方头螺栓[03]直到垫圈[04]牢牢固定在壁板[01]上。

请勿过紧紧固方头螺栓[03]。

3安装壁板盖和线缆管理组件-参见第14页

使用 1 / 8 英寸六角扳手[21]和四个螺钉[20]安装顶盖[25]。

将电缆管理组件[26]的后挡板放置在壁板[01]底部最小的两个孔上。

使用 1 / 8 英寸六角扳手[21]和四个螺钉[20]将壁板下盖[25]和线缆管理组件

[26]固定在壁板上。

使用两个螺钉[19]将线缆管理组件[26]固定在电视机连接杆[01]的内侧。

4将电视机固定到壁板组件-参见第15页

确保将电视机托架钩挂在连接杆上，如图所示。

注意：避免潜在人身伤害或财产损毁！重物！您需要帮助来完成此步骤。

4-1 安装盖板-参见第16页

使用螺钉[18]安装咔哒端帽[22]到连接杆[01]。

5管理线缆-参见第17页

将所需的线缆和/或电线插入电视。
1. 将线缆管理组件[26]的三个盖子从前（前面板安装）、后（壁板安装）和中心（浮动）滑出。
2. 通过这三个部位布设电线和/或线缆。
3. 重新装上盖子。

6调节竖向摆动张力和水平度

1. 用手或使用M3六角扳手[24]调节上/下摆动张力。
   2.调节水平。
   安装完成后：
   A. 将滑锁[17]从锁定位置拆卸下来。
   B. 将滑锁[17]安装到一个滑道上的凹槽内以便存放。

可选-拆卸电视机-参见第20页

English

Milestone AV Technologies 及其联营公司和子公司（通称为“Milestone”）旨在使本手册准确而完整。然而，Milestone 无法折言此处所含信息包括所有详情、条件或变更。Milestone 也无法保证安装或使用本产品不会出现任何可能的意外。本文档所含信息如需变更、忽不另行通知或承担任何义务。在此处所含信息内，无论明示或隐含，Milestone 未做出任何保修陈述。对于本文档所含信息的准确性、完整性或充分性，Milestone 概不负责。
